AD8417

推荐用于新设计

双向、零漂移、电流检测放大器

数据手册 (Rev. E) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 失调漂移：0.1 µV/°C（典型值）
  • 失调电压：±400 µV（最大值，全温度范围）
  • 电源工作范围：2.7 V至5.5 V
  • 集成抗电磁干扰(EMI)滤波器
  • 高共模输入电压范围
    • −2 V至+70 V（连续）
    • 耐压范围：-3 V至+80 V
  • 初始增益 = 60 V/V
  • 宽工作温度范围
    • AD8417WB：−40°C至+125°C
    • AD8417WH：−40°C至+150°C
  • 双向操作
  • 提供8引脚SOIC和8引脚MSOP封装
  • 共模抑制比(CMRR)：86 dB，直流至10 kHz
  • 通过汽车应用认证

AD8417是一款高压、高分辨率分流放大器。设定初始增益为60 V/V，在整个温度范围内的最大增益误差为±0.3%。缓冲输出电压可以直接与任何典型转换器连接。AD8417在输入共模电压处于−2 V至+70 V范围时，具有出色的输入共模抑制性能；它能够在分流电阻上进行双向电流的测量，适合各种汽车和工业应用，包括电机控制、电源管理和电磁阀控制等。

在−40°C至+125°C的整个温度范围内，AD8417都能提供极佳的性能。它采用零漂移内核，在整个工作温度范围和共模电压范围内，失调漂移典型值为0.1 µV/°C。AD8417通过汽车应用认证。该器件集成EMI滤波器和专利电路，在脉冲宽度调制(PWM)类输入共模电压下具有高输出精度。输入失调电压的典型值为±200 µV。AD8417提供8引脚MSOP和SOIC两种封装。

应用

  • 高端电流检测：
    电机控制
    电磁阀控制
    电源管理
  • 低端电流检测
  • 诊断保护

AD8417
双向、零漂移、电流检测放大器
AD8417 Chip Image AD8417 Functional Block Diagram AD8417 Pin Configuration AD8417 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

工具及仿真模型

SPICE 模型 1

评估套件
EVAL-AD8417
AD8417评估板

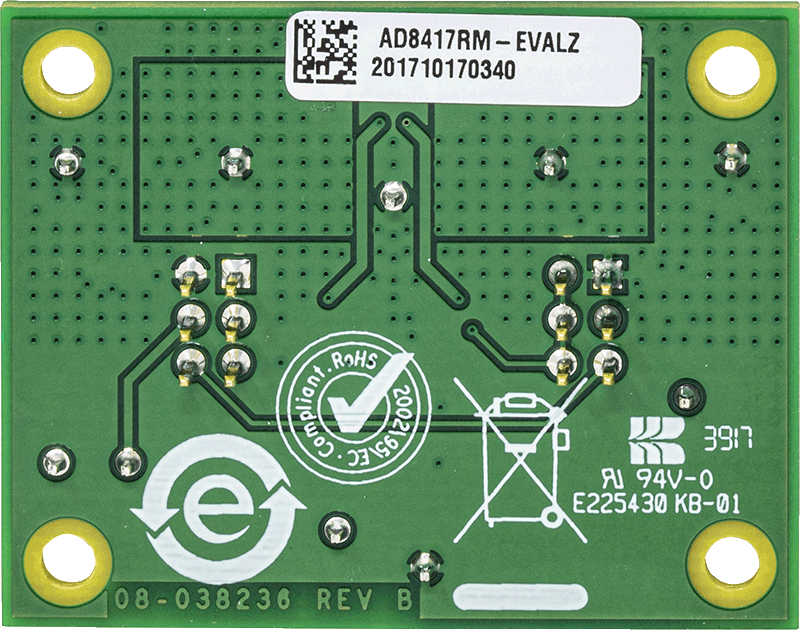

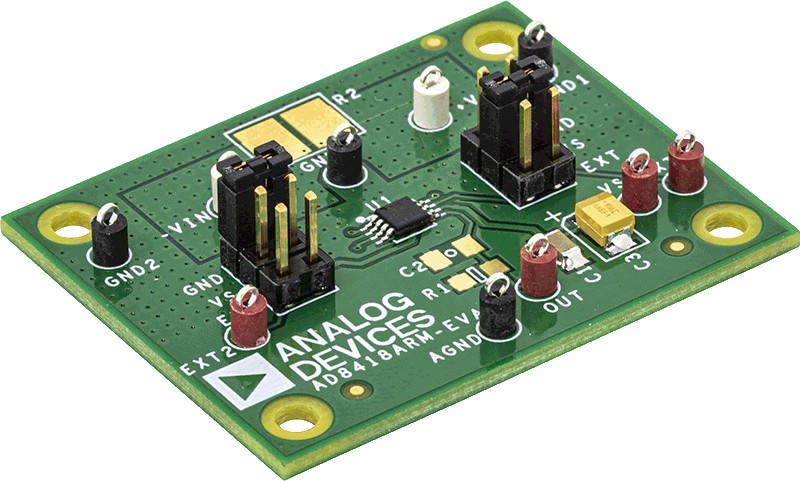

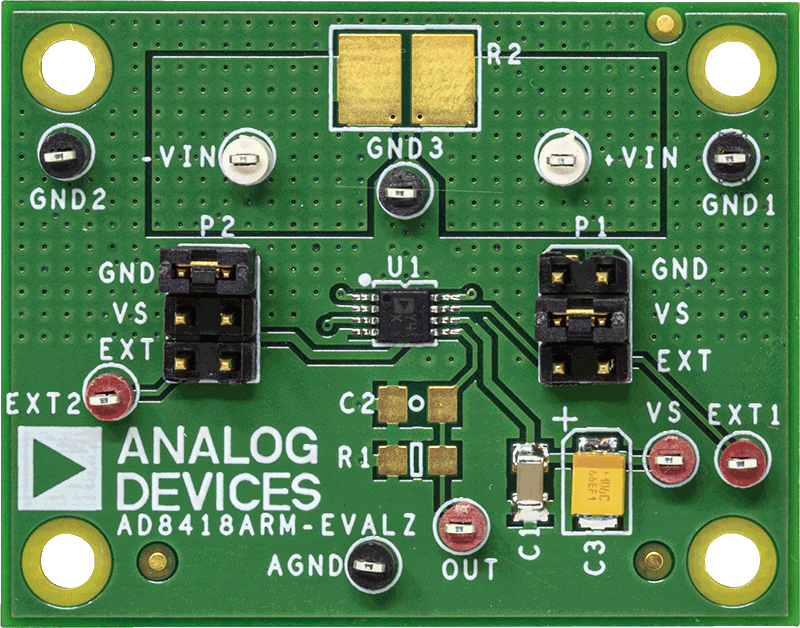

AD8417RM-EVALZANGLE-web AD8417RM-EVALZBOTTOM-web AD8417RM-EVALZTOP-web
