通信测试设备

AD9361是一款面向3G和4G基站应用的高性能、高集成度的射频(RF)Agile Transceiver™捷变收发器。该器件的可编程性和宽带能力使其成为多种收发器应用的理想选择。该器件集RF前端与灵活的混合信号基带部分为一体，集成频率合成器，为处理器提供可配置数字接口，从而简化设计导入。AD9361接收器LO工作频率范围为70 MHz至6.0 GHz，发射器LO工作频率范围为47 MHz至6.0 GHz，涵盖大部分特许执照和免执照频段，支持的通道带宽范围为200 kHz以下至56 MHz。

两个独立的直接变频接收器拥有首屈一指的噪声系数和线性度。每个接收(RX)子系统都拥有独立的自动增益控制(AGC)、直流失调校正、正交校正和数字滤波功能，从而消除了在数字基带中提供这些功能的必要性。The AD9361还拥有灵活的手动增益模式，支持外部控制。每个通道搭载两个高动态范围模数转换器(ADC)，先将收到的I信号和Q信号进行数字化处理，然后将其传过可配置抽取滤波器和128抽头有限脉冲响应(FIR)滤波器，结果以相应的采样率生成12位输出信号。

发射器采用直接变频架构，可实现较高的调制精度和超低的噪声。这种发射器设计带来了行业较佳的TX误差矢量幅度(EVM)，数值不到−40 dB，可为外部功率放大器(PA)的选择留出可观的系统裕量。板载发射(TX)功率监控器可以用作功率检测器，从而实现高度精确的TX功率测量。

完全集成的锁相环(PLL)可针对所有接收和发射通道提供低功耗的小数N分频频率合成。设计中集成了频分双工(FDD)系统需要的通道隔离。还集成了所有VCO和环路滤波器器件。AD9361的心核可以直接用1.3 V稳压器供电。IC通过一个标准四线式串行端口和四个实时输入/输出控制引脚进行控制。全面的省电模式可将正常使用情况下的功耗降至较低。AD9361采用10 mm × 10 mm、144引脚芯片级球栅阵列封装(CSP_BGA)。

应用

• 点对点通信系统
• 毫微微蜂窝/微微蜂窝/微蜂窝基站
• 通用无线电系统

AD9371是一款高度集成的宽带RF收发器，提供双通道发射器和接收器、集成式频率合成器和测试和数字信号处理功能。IC提供FDD和TDD应用中3G/4G微和宏基站设备所需的灵活高性能和低功耗组合。该器件的工作频率范围为300 MHz至6000 MHz，涵盖大部分特许执照和免执照蜂窝频段。此IC支持最高100 MHz接收器带宽。另外，它还支持带宽高达250 MHz的观测接收器和发送频率合成，能够适应数字校正算法。

该收发器由宽带直接变频信号路径组成，拥有罕有的噪声系数和线性度。每个完整的接收器和发射器子系统都内置直流失调校正、正交误差校正功能和可编程数字滤波器，消除了在数字基带中提供这些功能的必要性。它集成了一些辅助功能，如辅助模数转换器(ADC)、辅助数模转换器(DAC)和通用输入/输出(GPIO)，可提供额外的监控和控制功能。

内置具有两个输入的观测接收器通道，可监控每个发射器输出并实施干燥降低和校准应用。该通道还连接到三个嗅探器接收器输入，可监控不同频段内的无线电活动。

高速JESD204B接口支持最高6144 Mbps的通道速率。四个通道专门用于这些发射器、此接收器以及观测接收器通道。

完全集成的锁相环(PLL)可同时针对发射器、接收器、观测接收器和时钟部分提供高性能、低功耗的小数N分频频率合成。精心设计和布局技术提供高性能基站应用中所需的隔离性能。所有集成式压控振荡器(VCO)和环路滤波器元件可较大程度地减少外部元件数量。

需要1.3 V电源向AD9371内核供电，并通过标准四线式串行端口进行控制。其它电压电源提供适当的数字接口电平，可优化发射器和辅助转换器性能。AD9371采用12 mm × 12 mm、196引脚芯片级球栅阵列封装(CSP_BGA)。

应用

• 3G/4G微基站和宏基站(BTS)
• 3G/4G多载波微微蜂窝
• FDD和TDD有源天线系统
• 微波非视距(NLOS)回程系统

AD9164是一款高性能16位数模转换器(DAC)和直接数字频率合成器(DDS)，支持高达6 GSPS的更新速率。DAC内核基于一个四通道开关结构，配合2倍插值滤波器，使DAC的有效更新速率在某些模式下高达12 GSPS。高动态范围和带宽使这些DAC非常适合最严苛的高速射频(RF) DAC应用。

DDS由一组32个32位数控振荡器(NCO)组成，各带相位累加器。

与100 MHz串行外设接口(SPI)和快跳模式配合使用时，支持相位相干快速跳频(FFH)和几种模式以支持多种应用。

在基带模式下，元件的宽模拟带宽能力和高动态范围相结合，在最小一个载波至最大1.791 GHz信号带宽的满量程频谱范围内可支持DOCSIS 3.1电缆基础设施合规性。2倍插值滤波器(FIR85)使AD9164能够针对较低数据速率和转换器时钟进行配置，以降低系统总体功耗和滤波要求。在Mix-Mode™操作模式中，AD9164可在高达7.5 GHz的二阶和三阶奈奎斯特区内重构RF载波，同时仍保持出色的动态范围。输出电流可以在8 mA至38.76 mA范围内进行编程。AD9164数据接口由最多八个JESD204B串行器/解串器(SERDES)通道组成，可对其通道速度和通道数进行编程，从而实现应用灵活性。

SPI接口可配置AD9164并监控所有寄存器的状态。AD9164提供165引脚、8 mm × 8 mm、0.5 mm间距CSP_BGA和169引脚、11 mm × 11 mm、0.8 mm间距、CSP_BGA两种封装，包括引脚选项。

应用

• 宽带通信系统
  • DOCSIS 3.1电缆调制解调器终端系统(CMTS)/视频点播(VOD)/边沿正交幅度调制(EQAM)
• 无线通信基础设施
  • W-CDMA、LTE、LTE-A、点对点

AD9172 是一款支持 12.6 GSPS 的 DAC 采样速率的高性能双通道 16 位数模转换器 (DAC)。该器件采用 8 线 15 Gbps JESD204B 数据输入端口、高性能片内 DAC 时钟倍频器和数字信号处理功能，适用于单频段和多频段直接到射频 (RF) 无线应用场合。

AD9172 的特点是每个 RF DAC 具有 3 个可旁路复用数据输入通道。每个数据输入通道包括可配置的增益级、内插滤波器和用于灵活的多频段规划的通道数控振荡器 (NCO)。该器件支持每个输入通道高达 1.5 GSPS 的复用数据速率，并能够聚合多个复用输入数据流，最大复用数据速率高达 1.5 GSPS。此外，AD9172 支持超宽带模式，绕过信道选择器以提供高达 3.08 GSPS（16 位分辨率）和 4.1 GSPS（12 位分辨率）的最大数据速率。

AD9172 采用 144 球 BGA_ED 封装。

产品亮点

1. 支持单频段和多频段无线应用，每个 RF DAC 具有三个可旁路复用数据输入通道，最大复用数据输入速率为 1.5 GSPS。每个输入通道具有 1 个独立的 NCO。
2. 超宽带通道旁路模式，支持高达 3 GSPS（16 位分辨率）和 4 GSPS（12 位分辨率）的数据速率。
3. 低功耗双路转换器降低了高带宽和多通道应用所需的功耗大小。

应用

• 无线通信基础设施
  • 多频段基站无线电
  • 微波/E 频段回程系统
• 仪表、自动测试设备 (ATE)
• 雷达和干扰器

AD9208 是一款双通道、14 位、3 GSPS 模数转换器 (ADC)。该器件具有片内缓冲器和采样保持电路，确保实现较低的功耗、较小的封装尺寸和出色的易用性。该产品经过专门设计，支持那些可对高达 5 GHz 带宽的模拟信号进行直接采样的通信应用场合。ADC 输入的 −3 dB 带宽为 9 GHz。AD9208 经过了全面优化，采用小巧紧凑的封装，可以提供宽泛的输入带宽、快速的采样速率、卓越的线性度以及较低的功耗。

双通道 ADC 内核采用具有集成式输出纠错逻辑的多级差分流水线架构。每个 ADC 都配备了宽泛的带宽输入，支持各种用户可选的输入范围。集成基准电压源简化了设计考虑事项。模拟输入和时钟信号是差分输入。ADC 数据输出通过交叉复用器从内部连接到四个数字下变频器 (DDC)。每个 DDC 包括多达五个级联信号处理级：48 位变频器（数控振荡器 (NCO)），以及多达四个半带抽取滤波器。NCO 允许在通用输入/输出 (GPIO) 引脚上选择预置频段（最多可以选择三个频段）。通过 SPI 可编程配置文件，可以在多个 DDC 模式之间选择 AD9208 的操作。

除了 DDC 模块外，AD9208 还配备了其他多种功能以简化通信接收器中的自动增益控制 (AGC) 功能。通过使用 ADC 的寄存器 0x0245 中的快速检测控制位，可编程阈值检测器可以监测传入信号的功率。如果输入信号电平超过可编程阈值，快速检测指示器会变高。由于此阈值指示器具有较低的延迟，用户可以迅速调低系统增益，从而避免 ADC 输入处出现超范围状态。除了快速检测输出功能外，AD9208 还具有信号监测能力。信号监测模块提供正由 ADC 数字化的信号的附加信息。

用户可以根据 DDC 配置和接收逻辑器件的可接受线速，在各种单线、双线、四线和八线配置中配置基于子类 1 JESD204B 的高速串行化输出。此外，还通过 SYSREF± 和 SYNCINB± 输入引脚支持多器件同步。

AD9208 还提供了灵活的功耗减低选项，可以在必要时大幅度降低功耗。所有这些功能均可通过一个 3 线串口接口 (SPI) 进行编程。

AD9208 提供不含铅的 196 球状引脚 BGA 封装，可以在 −40°C 至 +85°C 的环境温度范围内工作。此产品受美国专利保护。

请注意，在整个数据手册中，多功能引脚（例如 FD_A/GPIO_A0）可由整个引脚名称指定，也可以由引脚的单一功能指定，例如 FD_A（当仅与该功能相关时）。

1. 宽泛的输入 −3 dB 带宽 (9 GHz) 支持对高达 5 GHz 左右的信号进行直接射频 (RF) 采样。
2. 四个集成宽带抽取滤波器和 NCO 模块支持多频段接收器。
3. 通过 GPIO 引脚进行快速的 NCO 切换
4. SPI 控制多种不同的产品特性和功能，以满足特定的系统要求。
5. 可编程的快速超范围检测和信号监测。
6. 用于系统热量管理的片内温度二极管。
7. 12mm × 12mm 196 引脚 BGA 封装

应用

• 分集多频段、多模数字接收器
• 3G/4G、TD-SCDMA、W-CDMA、GSM、LTE、LTE-A
• 电子测试和测量系统
• 相控阵雷达与电子战
• DOCSIS 3.0 CMTS 上行接收路径
• HFC 数字反向路径接收器

解调精度非常出色，幅度平衡和相位平衡分别约为0.07 dB和0.2°。解调相内(I)和正交(Q)差分输出经过完全缓冲，提供约7 dB的电压转换增益。缓冲基带输出能将2 V p-p差分信号驱动至200 Ω负载。

完全平衡的设计可极大地降低二阶失真的影响。从LO端口至RF端口的泄漏小于−50 dBm。I和Q输出端的差分直流失调电压典型值小于20 mV。这些因素使该器件具有65 dBm以上的出色IIP2特性。

ADL5380采用4.75 V至5.25 V单电源供电，将一个外部电阻放在ADJ引脚与正电源VS（以提高电源电流和改善IIP3）或地（以IIP3性能为代价降低电源电流）之间，可以调整电源电流。

ADL5380采用ADI公司先进的硅-锗双极性工艺制造，提供24引脚、裸露焊盘LFCSP封装。

应用

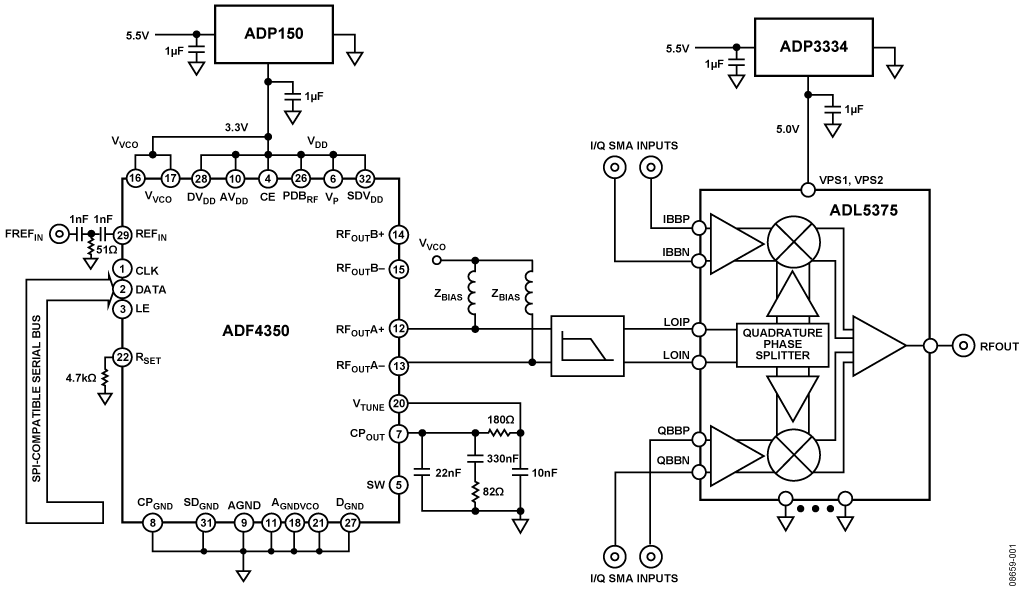

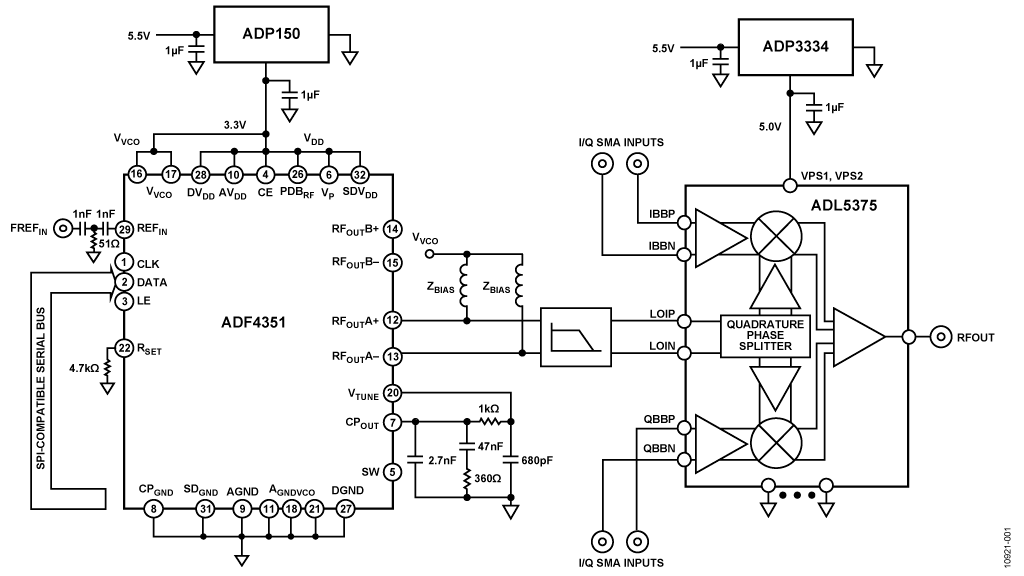

ADL5375是一款宽带正交调制器，工作频率范围：400 MHz ～ 6 GHz。 其出众的相位精度与幅度平衡非常适合于通信系统中的高性能的中频或射频调制。

该器件具有宽基带带宽，以及输出增益平坦度，在450 MHz至3.8 GHz范围内其变动幅度不超过1 dB。 这些特性以及不超过−14 dB的宽带输出回损，使得ADL5375成为宽带零IF或低IF至RF应用、宽带数字预失真发射机和多频段无线电设计的理想选择。

ADL5375可接收双路差分基带输入和一个单端LO。 它产生单端50 Ω输出。 该产品的两个版本分别提供500 mV (ADL5375-05) 和1500 mV (ADL5375-15) 的输入基带偏置电平。

ADL5375采用先进的硅-锗双极性工艺制造。 提供24引脚、裸露焊盘、无铅LFCSP_VQ封装。 额定温度范围为−40 ℃至+85 ℃。 提供一款无铅评估板。

应用

• 蜂窝通信系统
  GSM/EDGE、CDMA2000、W-CDMA、TD-SCDMA
• WiMAX/宽带无线接入系统
• 卫星调制解调器

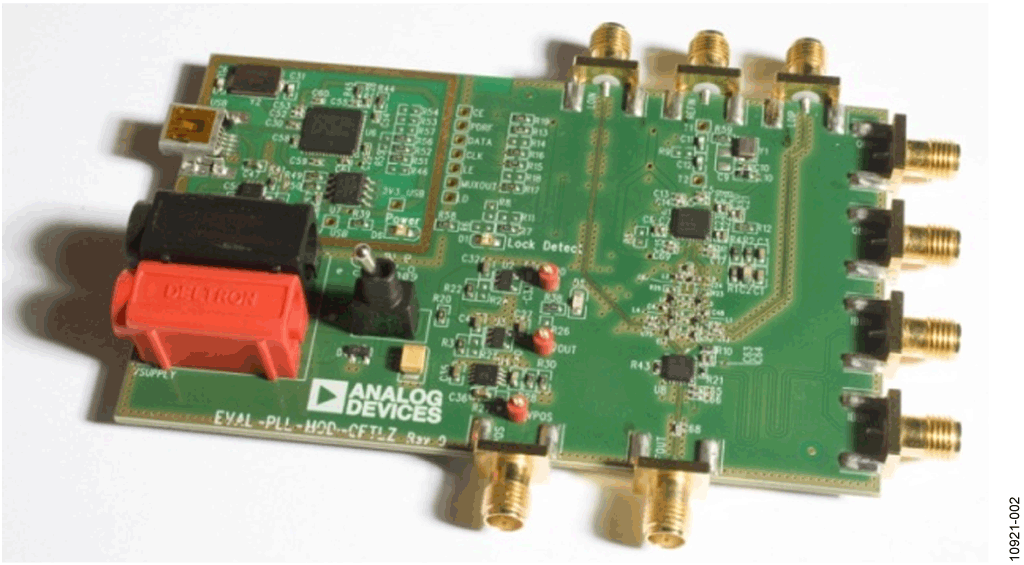

ADF5356 结合外部环路滤波器和外部基准频率使用时，可实现小数 N 分频或整数 N 分频锁相环 (PLL) 频率合成器。该宽带微波 VCO 设计允许在一个射频 (RF) 输出端在 6.8 GHz 至 13.6 GHz 的频率范围内工作。另一个频率输出端的一系列分频器允许在 53.125 MHz 至 6800 MHz 的频率范围内工作。

ADF5356 具有一个集成 VCO，其基本输出频率范围为 3400 MHz 至 6800 MHz。此外，VCO 频率可通过与 1、2、4、8、16、32 或 64 个电路相连而进行分频，因此用户可以产生低至 53.125 MHz 的 RF 输出频率。对于需要隔离的应用，可以将 RF 输出级静音。静音功能可通过引脚控制，也可通过软件控制。

所有片内寄存器均通过简单的三线式接口进行控制。ADF5356 工作时，模拟和数字电源的电压范围为 3.15 V 至 3.45 V，电荷泵和 VCO 电源的电压范围为 4.75 V 至 5.25 V。ADF5356 还包含硬件和软件关断模式。

应用

• 无线基础设施（LTE、W-CDMA、TD-SCDMA、WiMAX、GSM、PCS、DCS）
• 点对点和单点对多点微波链路
• 卫星和甚小孔径终端 (VSAT)
• 测试设备和仪器仪表
• 时钟产生
