要約
このアプリケーションノートでは、デジタル較正の利点のいくつかを説明し、一般的な較正回路をアプリケーション別に示します。
較正は、製品の正確さ、安全性、経済性を高めます。較正によって、メーカーは｢完璧な｣デバイスを低コストで実現することができます。マキシムのさまざまなデジタル較正部品を使用すると、自動化した試験と調整をすばやく実施することができます。
較正回路の目次
ADC
アンプのサポート
電流ソース/シンク
DAC
フィルタ
LCDバイアス
LED
マルチプレクサ
電源
センサーのサポート
VCO
電圧リファレンス
以下の構成例は、時間を節約し、理解を促すために、図を中心に説明します。ほとんどの場合、わずかな時間で自分のアプリケーションに当てはまる事例を見つけることができるはずです。図をクリックすれば、原典のアプリケーションノートやデータシートにジャンプし、詳細を確認することができます。
電子較正は、多くの分野でコスト削減につながります。電子較正は、製造公差の解消、より安価な部品の指定、試験時間の短縮と返品の削減、信頼性の向上に役立ちます。また、顧客満足度の向上、保証コストの削減、製品納入の迅速化にも効果的です。
デジタル制御の較正デバイスとポテンショメーター(ポット)が、多くの製品で機械式のポットに取って代わりつつあります。人為ミスを取り除くことによって、これらの部品は試験時間を短縮し、コストを削減します。さらに、デジタルデバイスは、機械式ポットの故障原因となり得る振動、粉塵、汚れ、湿気にも影響されません。信頼性の向上は、製造物責任問題の緩和や製品の安全性向上につながります。その上、電子較正デバイスは小型であるため、面積の小さい基板のレイアウトや携帯型デバイスに有効です。
このアプリケーションノートでは、一般性の高い較正回路のいくつかを、アプリケーション別に示します。較正設計に役立つその他のヒントやツールについては、japan.maximintegrated.com/calをご覧ください。
アプリケーション別の較正回路
ADC

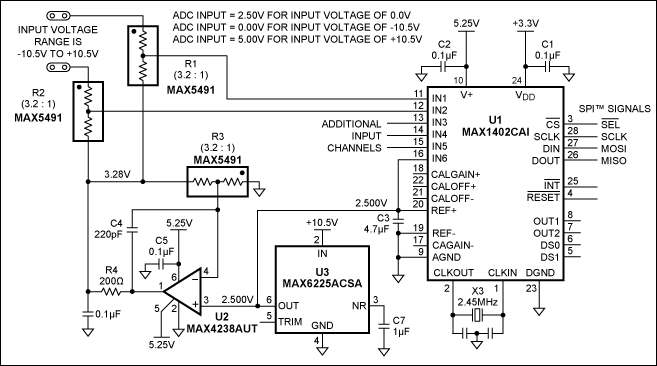

アプリケーションノート2013 ｢Voltage Reference Scaling Technique Increases ADC Accuracy to Keep Costs Down｣を参照してください。
アプリケーションノート4617 ｢ADC Input Translator｣を参照してください。
アプリケーションノート647 ｢コンパレータとDACの組合せによりデータ収集上の問題を解決｣を参照してください。
アンプのサポート
MAX5389 のデータシートを参照してください。
アプリケーションノート184 ｢Digitally-Controlled Phase Shift Using the DS1669｣を参照してください。
アプリケーションノート558 ｢Tech Brief 2: Dual-Polarity Amplifier is Controlled Digitally｣を参照してください。
アプリケーションノート3846 ｢Analysis of a Digitally Controlled Wien-Bridge Oscillator｣を参照してください。
アプリケーションノート4344 ｢Rail Splitter, from Abraham Lincoln to Virtual Ground｣を参照してください。
アプリケーションノート4348 ｢高精度アンプによる電圧オフセットの抑制｣を参照してください。

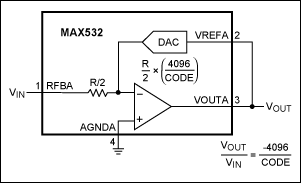

アプリケーションノート429 ｢Programmable-Gain Amplifier, Using the MAX532 DAC｣を参照してください。
電流ソース/シンク
MAX6008のデータシートを参照してください。
アプリケーションノート3464 ｢Precision Current Source is Software-Programmable｣を参照してください。
アプリケーションノート3748 ｢How to Create a Precision Current Source Using a DS4303 or DS4305｣を参照してください。
アプリケーションノート4474 ｢4.096V, 80mA Precision Reference｣を参照してください。
アプリケーションノート1010 ｢Methods of Controlling Laser Drivers: POTs and DACs｣を参照してください。
DAC

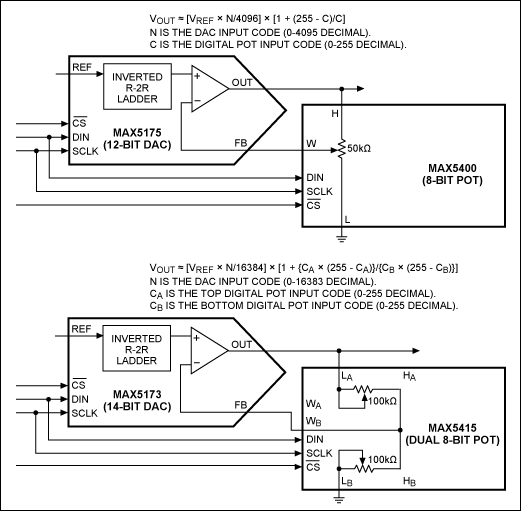

アプリケーションノート807 ｢Force/Sense DAC Applications｣を参照してください。

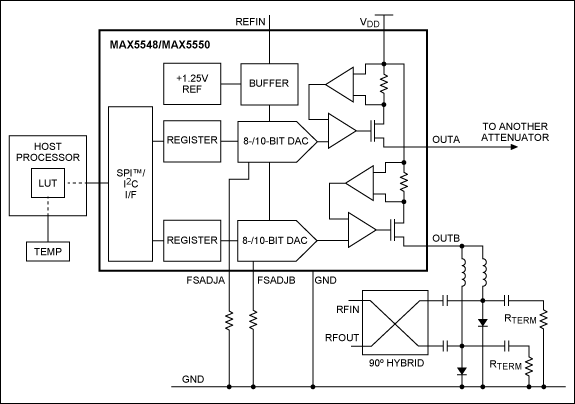

アプリケーションノート3990 ｢PINダイオードと電流ソースDACがRF減衰および温度補償を提供｣を参照してください。
アプリケーションノート647 ｢コンパレータとDACの組合せによりデータ収集上の問題を解決｣を参照してください。
フィルタ
アプリケーションノート3077 ｢A Digitally Controllable Lowpass Filter Using a Digital Potentiometer｣を参照してください。
LCDバイアス
MAX5389のデータシートを参照してください。

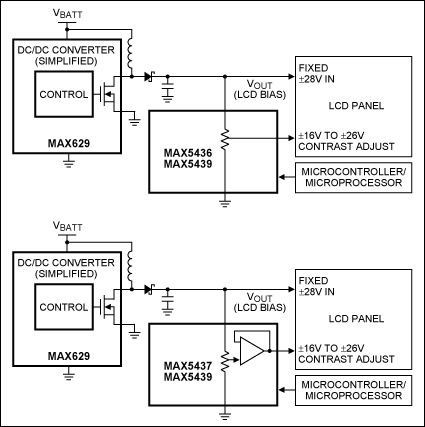

MAX5436のデータシートを参照してください。
LED
アプリケーションノート4025 ｢DAC vs. デジタルポテンショメータ：どちらが適切か?｣を参照してください。

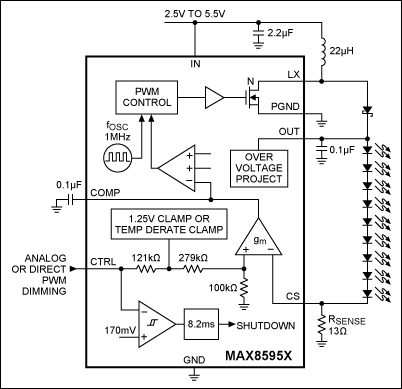

MAX8595のデータシートを参照してください。
アプリケーションノート1037 ｢直列接続または並列接続の白色LEDに電力を供給するためのチャージポンプとステップアップDC-DCコンバータのソリューション｣を参照してください。
マルチプレクサ

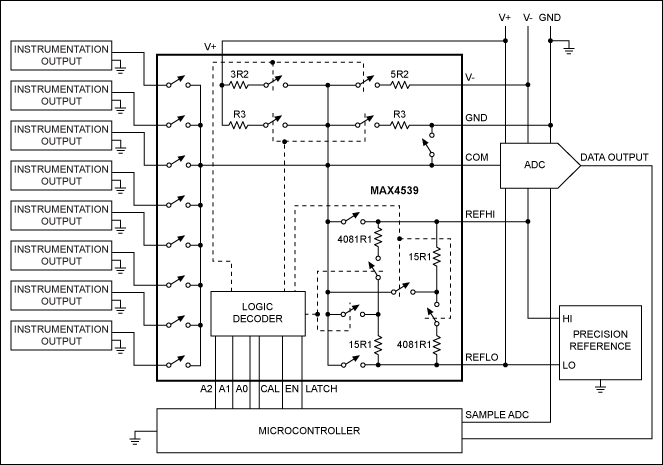

アプリケーションノート261 ｢Calibration-Multiplexers Ease System Calibration｣を参照してください。
電源
アプリケーションノート225 ｢Using Digital Potentiometers in Adjustable Step-Down DC-DC Converter Designs｣を参照してください。
MAX5389 のデータシートを参照してください。

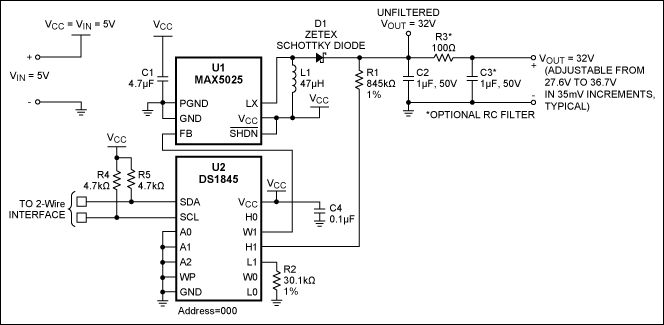

アプリケーションノート226 ｢Step-Up DC-DC Converter Calibration and Adjustment Using a Digital Potentiometer｣を参照してください。
アプリケーションノート818 ｢Digital Adjustment of DC-DC Converter Output Voltage in Portable Applications｣を参照してください。
アプリケーションノート3657 ｢Ultra-Low-Noise LDO Achieves 6nV/√Hz Noise Performance｣を参照してください。
DS4422のデータシートを参照してください。

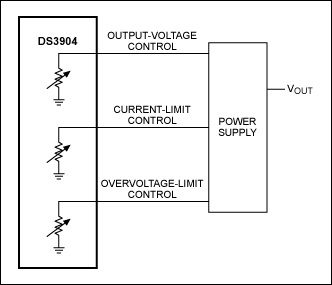

アプリケーションノート4101 ｢デジタルポテンショメータの機能の差別化｣を参照してください。
アプリケーションノート818 ｢Digital Adjustment of DC-DC Converter Output Voltage in Portable Applications｣を参照してください。
センサーのサポート
アプリケーションノート3426 ｢抵抗ブリッジの基礎：パート1｣を参照してください。
アプリケーションノート4022 ｢MAX1452非直線性補正アプリケーション回路｣を参照してください。

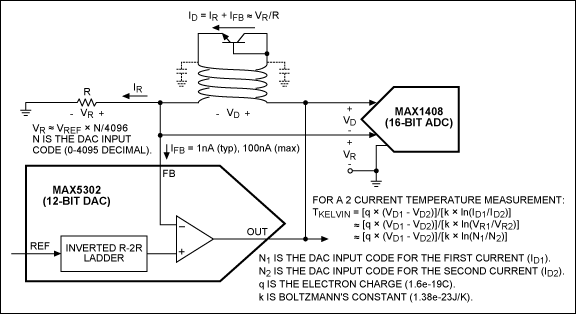

アプリケーションノート807 ｢Force/Sense DAC Applications｣を参照してください。
VCO
アプリケーションノート2095 ｢External Resistor Minimizes Digipot Loading｣を参照してください。
アプリケーションノート3846 ｢Analysis of a Digitally Controlled Wien-Bridge Oscillator｣を参照してください。
電圧リファレンス
アプリケーションノート430 ｢Voltage Reference Compensates Reference Junction｣を参照してください。

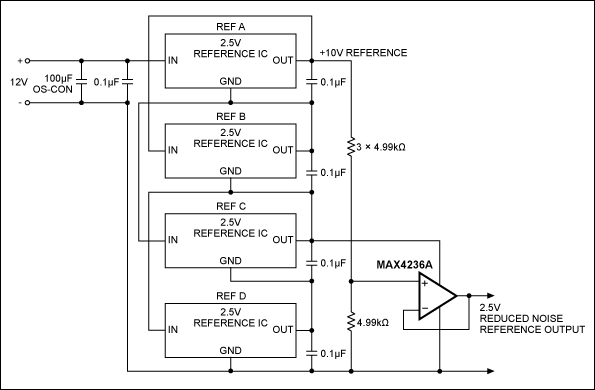

アプリケーションノート3531 ｢How to Reduce Reference Noise by Half｣を参照してください。
