特長
- 37mΩ RDS(ON) MOSFETを内蔵
- 連続出力電流：3A
- 全負荷、全入力電圧、および全温度範囲の出力精度：±1%
- 2.35V～3.6V電源で動作
- 可変出力：0.6V～(0.9 x VIN)
- ソフトスタートによって突入電源電流を低減
- 可変スイッチング周波数：500kHz～2MHz
- セラミック、ポリマ、および電解出力コンデンサに対応
- VIDで選択可能な出力電圧：
- 0.6、0.7、0.8、1.0、1.2、1.5、1.8、2.0、および2.5V
- 過電流および温度過昇から完全保護
- DDRアプリケーションのシンク/ソース電流
- 鉛フリー、4mm x 4mmの24ピンTQFNパッケージ
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}

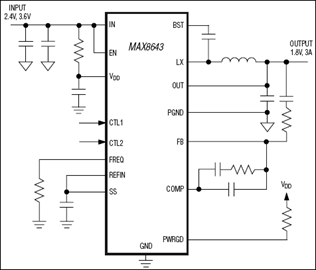

MAX8643は高効率スイッチングレギュレータであり、0.6V～(0.9 x VIN)の出力電圧で最大3Aの負荷電流を供給します。このICは2.35V～3.6Vで動作するため、ボードに搭載するポイントオブロードおよびポストレギュレーションアプリケーションに最適です。総出力エラーは、全負荷、全入力電圧、および全温度範囲で±1%を下回ります。
MAX8643は、外付け抵抗で設定される500kHz～2MHzのスイッチング周波数範囲の固定周波数PWMモード動作が特長です。高周波動作によって、全セラミックコンデンサの設計が可能になります。また、高い動作周波数のため、外付け部品を小型化することもできます。
低抵抗の内蔵nMOSスイッチによって、重要なインダクタンスを最小値に抑えながら、重負荷で高効率を実現するため、ディスクリートソリューションに比べてレイアウトが容易になります。簡素なレイアウトと実装面積によって、新規設計を初回で完了させることができます。
MAX8643は、広帯域幅(14MHz以上)の電圧エラーアンプを備えています。電圧モード制御アーキテクチャと電圧エラーアンプによって、タイプIII補償方式を採用することができ、スイッチング周波数の最高20%まで最大ループ帯域幅を実現します。広ループ帯域幅は高速過渡応答をもたらすため、必要な出力コンデンサが低減し、全セラミックコンデンサ設計が可能になります。
MAX8643は、9つのプリセットされた出力電圧のいずれか1つを選択する2つのトライステート、ロジック入力を備えています。プリセットされた出力電圧によって、高コストの0.1%抵抗を使用せずに±1%出力電圧精度を実現することができます。さらに、0.6Vの内部リファレンス付きのフィードバックで2つの外付け抵抗を使用するか、または外部リファレンス電圧をREFIN入力に印加して、出力電圧をどのようなカスタマ値にも設定することもできます。MAX8643はコンデンサによるプログラマブルなソフトスタート時間を備え、入力突入電流を低減します。MAX8643は、鉛フリーで4mm x 4mmの24ピンTQFNパッケージで提供されます。
適したコンデンサ、抵抗、およびインダクタの選択にはオンラインの部品選択スプレッドシートをご利用ください。
アプリケーション
- ASIC/CPU/DSPコアおよびI/O電圧
- 基地局電源
- DDR電源
- POL
- RAID制御電源
- テレコムおよびネットワーク用電源
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
MAX8643
資料
Filters
1つが該当
-
すべて
-
信頼性データ
-
データシート
-
すべて
-
English
-
中国語
データシート
2
信頼性データ
1
34.56K
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| MAX8643ETG+ |
24-TQFN-4X4X0.75
|
|
|
| MAX8643ETG+T |
24-TQFN-4X4X0.75
|
|
- MAX8643ETG+
- ピン／パッケージ図
-
24-TQFN-4X4X0.75
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- MAX8643ETG+T
- ピン／パッケージ図
-
24-TQFN-4X4X0.75
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
3 9, 2023
- 2276A
WAFER FAB
MAX8643ETG+
製造中
MAX8643ETG+T
製造中
6 20, 2016
- 1612
ASSEMBLY
MAX8643ETG+
製造中
MAX8643ETG+T
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
3 9, 2023
- 2276A
WAFER FAB
6 20, 2016
- 1612
ASSEMBLY
ソフトウェアおよび製品のエコシステム
| 製品モデル | 製品ライフサイクル | 詳細 | ||
|---|---|---|---|---|
|
Product2 |
||||
|
|
1- to 8-Phase, Master-Slave CPU Core Regulator with Integrated Power MOSFETs |
|||
|
|
1- to 8-Phase, Master-Slave CPU Core Regulator with Integrated Power MOSFETs |
|||
|
デジタル・パワー・システム・マネージメント（PSM）1 |
||||
|
製造中 |
PMBusインタフェース内蔵、デジタル電源コントローラ/モニタ |
|||
|
パワー・スイッチ内蔵型降圧レギュレータ8 |
||||
|
製造中 |
スイッチ内蔵、6A、2MHzステップダウンレギュレータ |
|||
|
製造中 |
デュアル、3A、2MHzステップダウンレギュレータ |
|||
|
製造中 |
デュアル、5A、2MHzステップダウンレギュレータ |
|||
|
製造中 |
1MHz、1%精度、6A内部スイッチ、ステップダウンレギュレータ |
|||
|
製造中 |
1MHz、オールセラミック、2.6V～5.5V入力、2A PWMステップダウンDC-DCレギュレータ |
|||
|
製造中 |
パワーOK付き、3A、1MHz、1%精度、スイッチ内蔵ステップダウンレギュレータ |
|||
|
製造中 |
超小型、1A、1.4MHz、ステップダウンレギュレータ |
|||
|
製造中 |
PORおよびRSI/PFO付き、デュアル、位相反転、1.4MHz 750mAステップダウンレギュレータ |
|||
評価用キット 1
MAX8643EVKIT
MAX8643の評価キット
製品の詳細
MAX8643の評価キット(EVキット)は、3Aのステップダウンレギュレータを内蔵するMAX8643の機能を検証する完全実装および試験済みPCBです。このEVキットは、2.35V～3.6Vの入力電圧範囲から最大3Aの負荷電流で+1.8Vの出力電圧を生成します。MAX8643は、1MHzでスイッチングし、搭載された部品で最高95%の効率が得られます。
アプリケーション
- ASIC/CPU/DSPコアおよびI/O電圧
- 基地局電源
- DDR電源
- POL
- RAID制御電源
- テレコムおよびネットワーク用電源
