製品概要

機能と利点

  • 高集積
    • 4出力、単一インダクタマルチ出力(SIMO)バックブーストレギュレータ
      • 出力電圧範囲:0.5V~4.0V (全SIMOチャネル)
      • IQ:6.9µA (typ、低電力モードで2つの出力をイネーブル時)
      • 出力電流:700mA以上 (3.7VINおよび1.8VOUT時)
      • 効率:最大90% (3.7VINおよび1.8VOUT時)
  • 柔軟性および設定自由度
    • I2C対応インタフェース
    • 出荷時OTPオプションが利用可能
  • 小型サイズ
    • 3.95mm2のウェハレベルパッケージ(WLP)
    • 16ピン、0.5mmピッチ、4 × 4アレイ

製品概要

MAX77655は、サイズと効率が重要な低電力アプリケーション用の高集積電源ソリューションを提供します。また、このデバイスは単一インダクタ、マルチ出力(SIMO)バックブーストレギュレータを備え、1つのインダクタから4つの個別に設定可能な電源レールを提供することで総ソリューションサイズを最小限に抑えます。このPMICは、総計700mAの出力電流(3.7VIN、1.8VOUT)を供給することができます。

双方向I2Cインタフェースによって、デバイスの状態を設定および確認することができます。内蔵のオン/オフコントローラは、レギュレータの制御された起動シーケンスを提供し、デバイスがオン時には監視回路機能を提供します。多数の出荷時設定可能オプションによって、デバイスを多数のアプリケーション用に調整することが可能で、市場投入までの時間を短縮することができます。

アプリケーション

  • TWS Bluetoothヘッドホン/ヒアラブル
  • フィットネス、ヘルス、アクティビティモニタ、およびスマートウォッチ
  • ポータブル機器
  • センサーノードおよび民生用モノのインターネット(IoT)

製品ライフサイクル icon-recommended 新規設計にお薦めします

発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

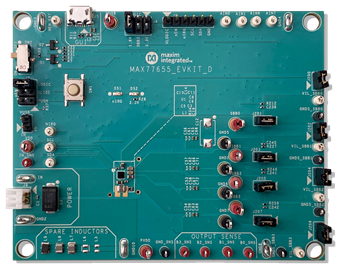

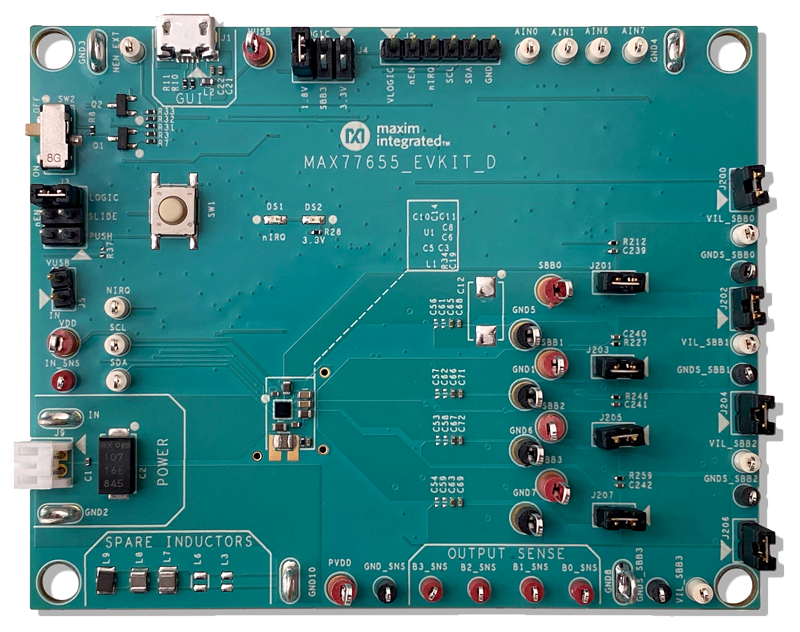

評価キット (1)

ツールおよびシミュレーション

Software Development

設計リソース

アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。

製品番号 材料宣誓書(MD) 信頼性データ ピン/パッケージ図 CADシンボル、フットプリント & 3Dモデル
MAX77655AEWE+ 材料宣誓書(MD) 信頼性データ 16-WLCSP-N/A
MAX77655AEWE+T 材料宣誓書(MD) 信頼性データ 16-WLCSP-N/A
MAX77655BEWE+ 材料宣誓書(MD) 信頼性データ 16-WLCSP-N/A
MAX77655BEWE+T 材料宣誓書(MD) 信頼性データ 16-WLCSP-N/A
