MAX77654

超低電力PMIC、シングルインダクタ、3出力バックブースト、2 LDO、小型リチウムイオン用パワーパスチャージャ、および出荷時モード内蔵

すべて表示 showmore-icon

高集積バッテリ充電および電源ソリューション、低電力、サイズに制約のあるアプリケーション用

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 14
1Ku当たりの価格 最低価格:$2.24
特長
  • 高集積
    • 3出力、SIMO (Single-Inductor Multiple-Output)バックブーストレギュレータ
      • 広い出力電圧範囲に対応:0.8V~5.5V (すべてのSIMOチャネル)
    • 2つの100mA LDO/LSW
    • Smart Power Selectorリチウムイオン/リチウムポリマーチャージャ
    • 3つのGPIOリソース
    • 電力監視用のアナログマルチプレクサ出力
    • 出荷時モード:200nA以下のIQ
    • ウォッチドッグタイマ
  • 低電力
    • シャットダウン電流:0.3µA
    • 動作電流:6µA (3つのSIMOチャネル + 2つのLDO)
  • 小型バッテリ用に最適化されたチャージャ
    • 設定可能な急速充電電流:7.5mA~300mA
    • 設定可能なバッテリ安定化電圧:3.6V~4.6V
    • 設定可能な完了電流:0.375mA~45mA
    • JEITAバッテリ温度モニタによって充電電流およびバッテリ安定化電圧を調整し、安全な充電を実現
  • 柔軟性および設定自由度
    • I2C対応インタフェースおよびGPIO
    • 出荷時OTPオプションが利用可能
  • 小型サイズ
    • ウェハレベルパッケージ(WLP) (6.52mm2)
    • 30ピン、0.4mmピッチ、6 × 5アレイ

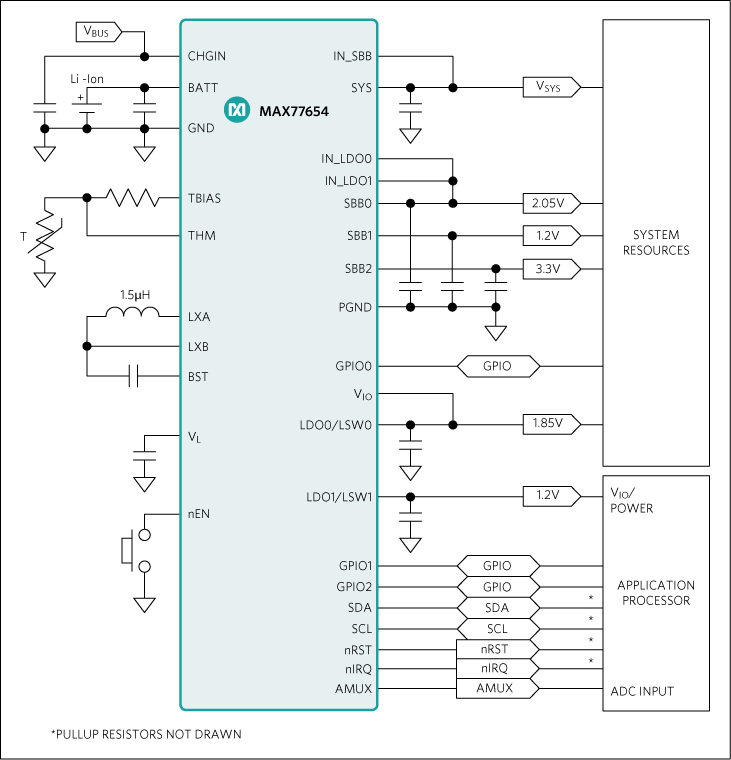

製品概要
show more Icon

MAX77654は、サイズと効率が非常に重要な低電力アプリケーション用の高集積バッテリ充電および電源ソリューションを提供します。このICはSIMOバックブーストレギュレータを備え、1つのインダクタから3つの個別に設定可能な電源レールを提供することで総ソリューションサイズを最小限に抑えます。2つの100mA LDOは、オーディオおよびその他のノイズに敏感なアプリケーション用にリップル除去を提供します。また、これらのLDOを負荷スイッチとして設定し、不要なときに外部ブロックを切断することによって消費電力を管理することも可能です。非常に設定自由度の高いリニアチャージャは、広範なリチウムイオンバッテリ容量に対応し、さらなる安全性(JEITA)用にバッテリ温度監視を内蔵しています。

このデバイスは、3つのGPIOと、複数の内部電圧および電流信号を切り替えて外部端子に出力し外部ADCでの監視を可能にするアナログマルチプレクサを内蔵しています。双方向I2Cシリアルインタフェースによって、デバイスの状態を設定および確認することができます。内蔵のオン/オフコントローラは、レギュレータの制御された起動シーケンスを提供し、デバイスがオン時には監視回路機能を提供します。多数の出荷時設定可能オプションによって、デバイスを多数のアプリケーション用に調整することが可能で、市場投入までの時間を短縮することができます。

アプリケーション

  • Bluetoothヘッドフォン、ヒアラブル
  • ワイヤレススピーカー
  • フィットネス、ヘルス、およびアクティビティモニタ
  • ウェアラブル
  • セーフティおよびセキュリティモニタ
  • センサーノード
  • ポータブル民生機器
  • モノのインターネット(IoT)

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 14
1Ku当たりの価格 最低価格:$2.24

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX77654AENV+
  • HTML
  • HTML
MAX77654AENV+T
  • HTML
  • HTML
MAX77654AENVN+
  • HTML
  • HTML
MAX77654AENVN+T
  • HTML
  • HTML
MAX77654BENV+
  • HTML
  • HTML
MAX77654BENV+T
  • HTML
  • HTML
MAX77654DENV+
  • HTML
  • HTML
MAX77654DENV+T
  • HTML
  • HTML
MAX77654FENV+
  • HTML
  • HTML
MAX77654FENV+T
  • HTML
  • HTML
MAX77654MENV+
  • HTML
  • HTML
MAX77654MENV+T
  • HTML
  • HTML
MAX77654NENV+
  • HTML
  • HTML
MAX77654NENV+T
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

12 13, 2021

- 2223

TEST

MAX77654AENV+

製造中

MAX77654AENV+T

製造中

MAX77654AENVN+

製造中

MAX77654AENVN+T

製造中

MAX77654BENV+

製造中

MAX77654BENV+T

製造中

MAX77654DENV+

製造中

MAX77654DENV+T

製造中

MAX77654FENV+T

製造中

MAX77654MENV+

製造中

MAX77654MENV+T

製造中

MAX77654NENV+

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

12 13, 2021

- 2223

arrow down

TEST

MAX77654AENV+

製造中

MAX77654AENV+T

製造中

MAX77654AENVN+

製造中

MAX77654AENVN+T

製造中

MAX77654BENV+

製造中

MAX77654BENV+T

製造中

MAX77654DENV+

製造中

MAX77654DENV+T

製造中

MAX77654FENV+T

製造中

MAX77654MENV+

製造中

MAX77654MENV+T

製造中

MAX77654NENV+

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

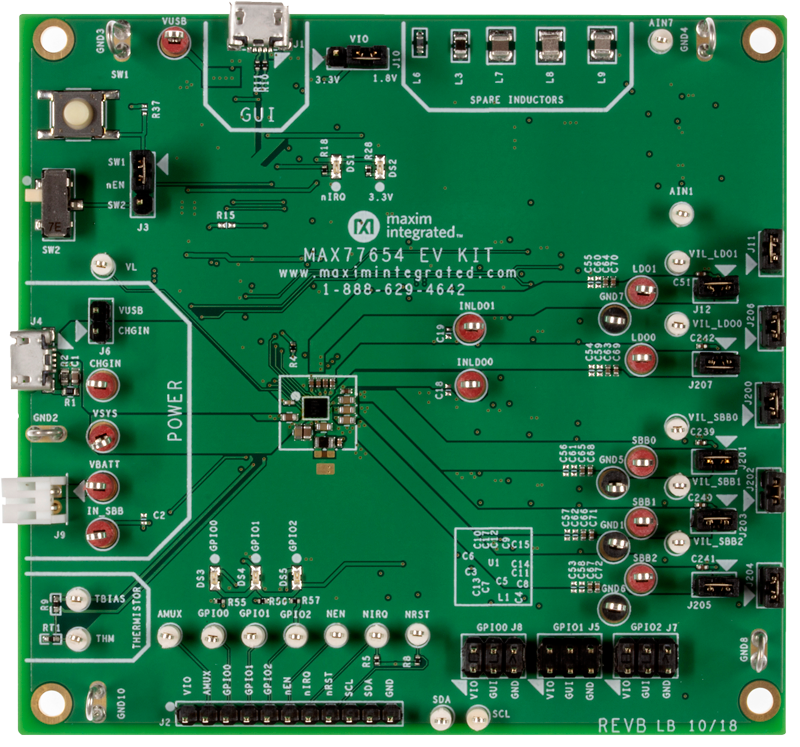

MAX77654EVKIT

MAX77654の評価キット

zoom

MAX77654EVKIT

MAX77654の評価キット

MAX77654の評価キット

機能と利点

  • 使用が容易
  • GUIによってI2Cインタフェースを駆動
  • サーミスタ搭載
  • GPIO LED
  • 実装および完全試験済み
  • 電子負荷内蔵
    • 安定状態、過渡、およびランダムモード
  • エンドツーエンドのアナログマルチプレクサの実装を実証
  • ADC搭載
  • プッシュボタンおよびスライドスイッチの両方のオンキーオプションを評価

製品の詳細

MAX77654の評価キット(EVキット)によって、さまざまなMAX77654の機能を容易に実験することができます。これには、SIMOバックブーストレギュレータ、リニアレギュレータ、アナログマルチプレクサ、スマートバッテリチャージャ、オン/オフコントローラ、およびI2Cインタフェースが含まれます。

Windows®ベースのソフトウェアは、MAX77654の機能を実行するための使いやすいグラフィカルユーザーインタフェース(GUI)および詳細なレジスタベースのインタフェースを提供します。

アプリケーション

  • Bluetoothヘッドフォン、ヒアラブル
  • フィットネス、ヘルス、およびアクティビティモニタ
  • モノのインターネット(IoT)
  • ポータブル民生製品
  • セーフティおよびセキュリティモニタ
  • センサーノード
  • ウェアラブル
  • ワイヤレススピーカー
