MAX745: Switch-Mode Lithium-Ion Battery-Charger Data Sheet (Rev. 4)7/24/2019PDF751K
製品概要
機能と利点
- リチウムイオンバッテリ1~4セルの充電
- 1%抵抗を使用した±0.75%電圧レギュレーション精度
- 過度な発熱なく4Aまでを提供
- 効率90%
- 低コスト設定抵抗およびNチャネルスイッチの適用
- 24Vまでの入力
- 18Vまでの最大バッテリ電圧
- 300kHz PWM動作:低ノイズ、小型コンポーネント
- スタンドアロン動作:マイクロコントローラ不要
製品概要

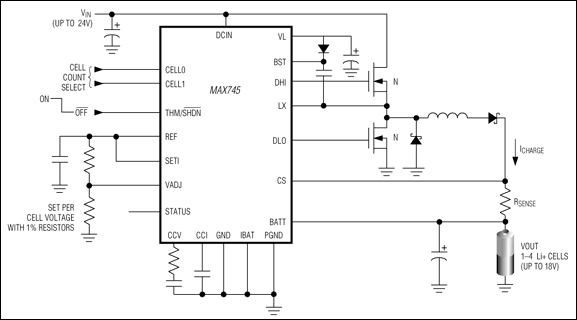

MAX745は、Li+ (リチウムイオン)バッテリの充電に必要な機能すべてを提供します。発熱することなく4Aまでの安定化した充電電流を提供するだけでなく、バッテリ端子では僅か±0.75%の誤差で安定化電圧を提供します。出力電圧の設定には低コストの1%抵抗を使用し、パワースイッチには低コストのNチャネルMOSFETを使用します。
MAX745は、2つのループを使用して電圧レギュレーションと電流レギュレーションの間の遷移をスムーズに行い、電圧設定点および充電電流を安定化します。バッテリセル1個当たりの電圧レギュレーションリミットは、標準1%抵抗を使用して4V~4.4Vに設定し、セル数はピンストラッピングによって1~4に設定します。全体的な出力電圧誤差は、±0.75%以下となっています。
SMBus™マイクロコントローラインタフェースとNiCdおよびNiMHセルの充電機能を備えた他のデバイスについては、MAX1647およびMAX1648をご覧ください。リニアレギュレータ制御を用いた低コストのリチウムイオンバッテリ充電器については、MAX846Aをご覧ください。
アプリケーション
- 携帯電話
- デスクトップクレードル充電器
- ハンドヘルド機器(PDA、パームトップ)
- Li+ (リチウムイオン)バッテリパック
- ノートブックコンピュータ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
参考資料
-
MAX745 Reliability Data1/12/2023PDF32K
-
バッテリ充電器の新しい展開8/11/2009
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
製品番号 | 材料宣誓書(MD) | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
---|---|---|---|---|
MAX745EAP+ | 材料宣誓書(MD) | 信頼性データ | 20-SSOP-5.3_MM | |
MAX745EAP+T | 材料宣誓書(MD) | 信頼性データ | 20-SSOP-5.3_MM | |
ウェハ・ファブリケーション・データ | MAX745 Reliability Data |
