MAX7359

2線式インタフェース、低EMIキースイッチコントローラ/GPO

すべて表示 showmore-icon

外付け部品なしで最大64個のキーを監視する、低電圧、低EMI、および低消費電流キースイッチコントローラ

Info: : 製造中 tooltip
Info: : 製造中 tooltip
表示中： 製品の詳細
arrow-icon

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示 (Rev.4)

PDF

3 4, 2010 ellipse 日本語

MAX7359: 2線式インタフェース、低EMIキースイッチコントローラ/GPO Data Sheet (Rev.3)

データシートご利用上の注意
PDFファイルを開く external-link 272.00K
Documentation すべてのドキュメントを表示

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 2
1Ku当たりの価格 最低価格：$4.95
特長
  • 全キーに対してオプションのキー開放検出
  • 最大64個のキーを監視
  • 動作電源：+1.62V～+3.6V
  • オートスリープとオートウェイクによって消費電流を最小限に抑制
  • スリープ電流：1µA以下
  • 最大16個のデバウンスされたキーイベントのFIFOキュー
  • ユーザ設定可能なキーデバウンス時間：9ms～40ms
  • 静的マトリックス監視のため、低EMI設計
  • FIFOレベルまたは規定時間経過後にハードウェア割込み
  • 最大7個のオープンドレインロジック出力によってLED駆動が可能
  • 400kbps、5.5V耐圧の2線式シリアルインタフェース
  • 選択可能な2線式のシリアルバスタイムアウト
  • 4個のI²Cアドレスを選択可能
  • 小型24ピンTQFNパッケージ(3.5mm x 3.5mm)、または25ピンWLPパッケージ(2.31mm x 2.31mm)
製品概要
show more Icon

MAX7359は、I²Cインタフェース付きのペリフェラルで、マイクロプロセッサに対して最大64個のキースイッチを管理します。キーコードは、キーの各押下と開放ごとに生成され、複数のキーエントリをより簡単に実装することができます。キー入力を、動的でなく静的に監視することによって、低EMI動作が保証されます。各スイッチは、最大5kΩの抵抗の金属または抵抗(カーボン)が可能です。

MAX7359は、オートスリープとオートウェイクを備え、このデバイスの消費電力をさらに最小限に抑えています。オートスリープ機能では、スリープタイムアウト期間が経過すると、このデバイスは低電力状態(1µA typ)に移行します。オートウェイク機能は、MAX7359をキー押下時にスリープから通常の動作モードに戻す構成になっています。

このキーコントローラは、キー押下と開放イベント(イネーブルされている場合のオートリピートを含む)のFIFOをデバウンスして維持します。割込み(アクティブローINT)出力は、キー押下の発生、または最大レートのときにキー押下を知らせるように設定することができます。

各カラムドライバ(COL2/PORT2～COL7/PORT7)のいずれか、またはアクティブローINTは、未使用の場合に、汎用出力(GPO)として機能させることができます。

MAX7359は、携帯電話、ポケットPCその他ポータブル民生用電子アプリケーション用として、小型24ピンTQFN (3.5mm x 3.5mm)および25ピンWLP (2.31mm x 2.31mm)パッケージで提供されます。MAX7359は、-40℃～+85℃の温度範囲で動作します。

アプリケーション

  • 携帯電話
  • 携帯ゲーム
  • PDA
  • ポータブル民生用エレクトロニクス
Show More Arrow image
file データシートを表示 (Rev.4)
Documentation すべてのドキュメントを表示

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 2
1Ku当たりの価格 最低価格：$4.95
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

MAX7359

資料

9
overlayclose

Filters

1つが該当

mobileoverlaydownarrow
  • すべて
    TickIcon
  • ユーザ・ガイド
  • データシート
  • 信頼性データ
  • デザイン・ノート
  • すべて
    TickIcon
  • English
  • 中国語
  • 日本語
resetfilter

絞り込みを解除

データシート

3

PDF Vector

PDF

更新 08/25/2010
English

MAX7359: 2-Wire Interfaced Low-EMI Key Switch Controller/GPO Data Sheet (Rev.4)

PDFファイルを開く

redirect
176.00K
download

PDFをダウンロード

PDF Vector

PDF

更新 12/22/2010
中国語

MAX7359: 2线接口、低EMI键盘开关控制器/GPO Data Sheet (Rev.4)

PDFファイルを開く

redirect
683.00K
download

PDFをダウンロード

PDF Vector

PDF

更新 03/04/2010
日本語

MAX7359: 2線式インタフェース、低EMIキースイッチコントローラ/GPO Data Sheet (Rev.3)

PDFファイルを開く

redirect
272.00K
download

PDFをダウンロード

ユーザ・ガイド

3

PDF Vector

PDF

更新 06/27/2007
English
UG-4054: Using the MAX7359 for Multifunctional and Gaming Keys on PDAs/Smartphones: A Programming Guide redirect icon

79.00K

download

PDFをダウンロード

PDF Vector

PDF

更新 10/23/2007
中国語
UG-4054: MAX7359用于PDA/智能电话的多功能键和游戏键控制：编程指南\r\n\r\n redirect icon

79.00K

download

PDFをダウンロード

PDF Vector

PDF

更新 10/23/2007
日本語
UG-4054: PDA/スマートフォンのマルチファンクションキーおよびゲームキーのためのMAX7359の用法：プログラミングガイド redirect icon

79.00K

download

PDFをダウンロード

信頼性データ

1

PDF Vector

PDF

更新 01/12/2023
English
MAX7359 Reliability Data redirect icon

36.13K

download

PDFをダウンロード

デザイン・ノート

2

PDF Vector

HTML

更新 05/10/2012
English
Using Key-Switch Controllers in Smartphones redirect icon

PDF Vector

HTML

更新 04/01/2013
中国語
智能手机键盘控制器的一种实现方法 redirect icon

この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

技術資料 5
show more Icon

データシート 2

MAX7359: 2-Wire Interfaced Low-EMI Key Switch Controller/GPO Data Sheet (Rev.4)
MAX7359: 2線式インタフェース、低EMIキースイッチコントローラ/GPO Data Sheet (Rev.3)

信頼性データ 1

MAX7359 Reliability Data

ユーザ・ガイド 1

UG-4054: PDA/スマートフォンのマルチファンクションキーおよびゲームキーのためのMAX7359の用法：プログラミングガイド

デザイン・ノート 1

Using Key-Switch Controllers in Smartphones
アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン／パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX7359ETG+ 24-LFCSP-3.5X3.5X0.75 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX7359ETG+T 24-LFCSP-3.5X3.5X0.75 external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

評価用キット 1

MAX7359EVKIT

MAX7359の評価キット

zoom

MAX7359EVKIT

MAX7359の評価キット

download icon

ダウンロード

 print icon

印刷
MAX7359EVKIT
MAX7359の評価キット

機能と利点

  • Windows 2000/XP/Vista (32ビット)対応のソフトウェア
  • 実証済みのPCBレイアウト
  • 機能完備の評価システム
  • 8 x 8キーマトリックス搭載
  • PORT2～PORT7出力LEDのオプション
  • 完全実装および試験済み
今すぐ購入 詳細を表示

製品の詳細

MAX7359の評価キット(EVキット)は、2線式インタフェース、低EMIキースイッチコントローラのMAX7359を検証する実装済みおよび試験済みプリント回路基板(PCB)です。Windows® 2000/XP/Vista対応ソフトウェアは、MAX7359の各機能を実行するための使いやすいユーザインタフェースを備えています。

アプリケーション

  • 携帯電話
  • 携帯ゲーム
  • PDA
  • ポータブル民生用エレクトロニクス

評価用キット1

MAX7359EVKIT

MAX7359の評価キット

リファレンス・デザイン 2

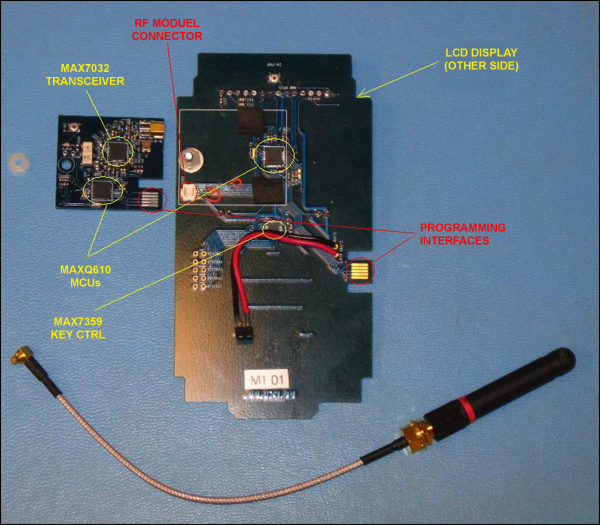

5404fig01

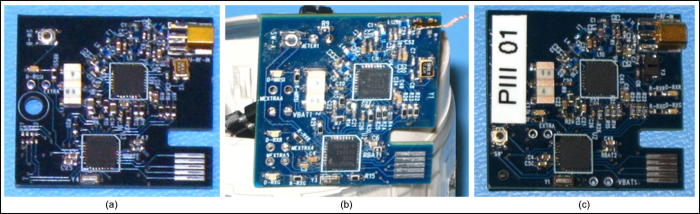

LFRD003

Water Meter Automatic Meter Reading (AMR) Reference Design

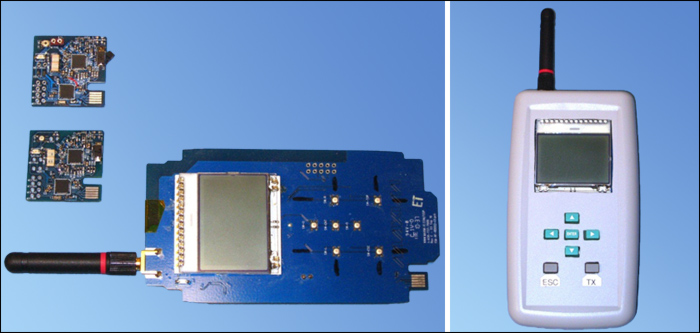

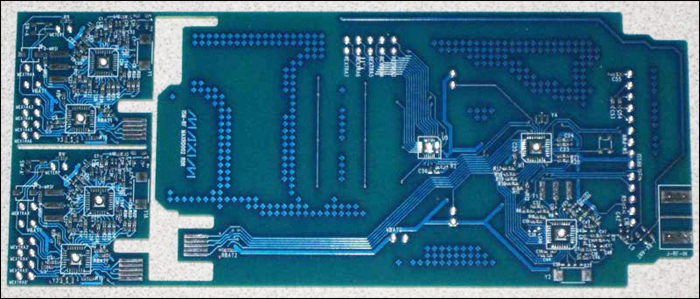

5391fig00a

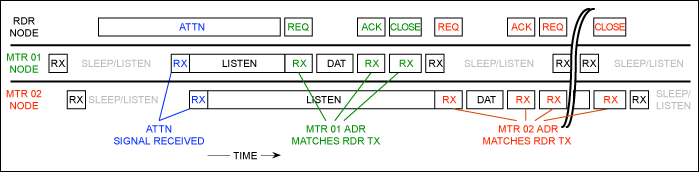

LFRD002

Wireless Automatic Meter Reading Reference Design

zoomopens a dialog

LFRD002

Wireless Automatic Meter Reading Reference Design

download icon

ダウンロード

 print icon

印刷
LFRD002
Wireless Automatic Meter Reading Reference Design

機能と利点

Features

  • Proven printed circuit board (PCB) layout
  • Proven component parts list
  • Preprogrammed transceiver (TRX) pair for quick demonstration capabilities
  • Free MAXQ® microcontroller programming tools available for flexible operation

Quick Start

  1. Pull the three boards (two MTR boards and the RDR board) out of box and install the batteries.
  2. Connect the RDR antenna.
  3. Navigate the RDR menu system MAIN MENU -> AMR MENU -> START COMM
詳細なリファレンス・デザインを表示 external link

使用製品 3

MAX7032 reference design link

MAXQ610 reference design link

MAX7359 reference design link

リファレンス・デザイン2

5404fig01

LFRD003

Water Meter Automatic Meter Reading (AMR) Reference Design

5391fig00a

LFRD002

Wireless Automatic Meter Reading Reference Design
