MAXQ610

赤外線モジュール内蔵、16ビットマイクロコントローラ

すべて表示 showmore-icon

低電力(ストップモード時200nA、12MHz時3.75mA)でバッテリ寿命を延長、および広い動作範囲(1.7V~3.6V)

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$1.88
特長
  • コードスペースから直接読取りする専用ポインタ
  • 16ビット命令ワード、16ビットデータバス
  • 16 x 16ビットの汎用ワーキングレジスタ
  • アプリケーション分割およびIP保護用セキュアMMU
  • メモリ機能
    • 64KBフラッシュ:
      • 512バイトセクタ
      • セクタ当り20,000サイクルの消去/書込み
    • マスクROM入手可能
    • 2KBデータSRAM
  • 追加ペリフェラル
    • 電源障害警告
    • パワーオンリセット/電圧低下リセット
    • 自動IR搬送波周波数生成および変調
    • プリスケーラおよびキャプチャ/比較機能付き、2つの16ビットプログラマブルタイマー/カウンタ
    • SPIおよび2つのUSART通信ポート
    • 設定可能なウォッチドッグタイマ
    • 8kHz、ナノパワー、リングオシレータ、ウェークアップタイマ
    • 最大24 (MAXQ610A)または32 (MAXQ610B)の汎用I/O
  • 低消費電力
    • ストップモードで0.2µA (typ)、2.0µA (max)、TA = +25℃、電源障害モニタオフ
    • アクティブモードで3.75mA (typ)、12MHzの場合
製品概要
show more Icon

MAXQ610は、ユニバーサル遠隔制御、民生用電子機器、および白物家電などの低電力アプリケーション用に設計された、低電力、16ビット、MAXQ®マイクロコントローラです。MAXQ610パワフルな16ビットRISCマイクロコントローラに、2つのUSARTおよび1つのSPI™マスタ/スレーブ通信ポートなどのペリフェラルを集積化しており、搬送波周波数を生成し、多重化されたキーパッドを制御可能なフレキシブルなI/Oポートを備えたIRモジュールを内蔵しています。

MAXQ610は64KBのフラッシュメモリと2KBのデータSRAMを内蔵しています。複数のアプリケーションの特権レベルをサポートし、コードの複製やリバースエンジニアリングを防ぐセキュアMMUによって知的財産(IP)は保護されます。特権レベルによって、納入業者はMAXQ610で実行するためのライブラリやアプリケーションを提供することができ、同時に、特権レベルによって許可されたデータとコードのみにアクセスを制限することができます。

低電力バッテリ駆動性能を極限まで高めるために、MAXQ610は超低電力ストップモード(0.2µA、typ)を備えています。このモードでは、必要最低限の回路にしか電源供給されず、ウェークアップの対象となるのは、外部割込み、電源障害割込み、およびタイマー割込みです。このマイクロコントローラは1.70V~3.6Vの広い動作電圧範囲で動作します。

注:設計者はこの製品の全機能を十分に利用するために以下の資料を備える必要があります。データシートには、端子説明、機能の概要、および電気的仕様が記載されています。正誤表には公表された仕様とは異なる内容が記載されています。ユーザガイドは製品の特長および動作についての詳しい情報を提供しています。

アプリケーション

  • バッテリ駆動ポータブル機器
  • 民生用エレクトロニクス
  • 家庭電化製品
  • 遠隔制御
  • 白物家電

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$1.88

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。

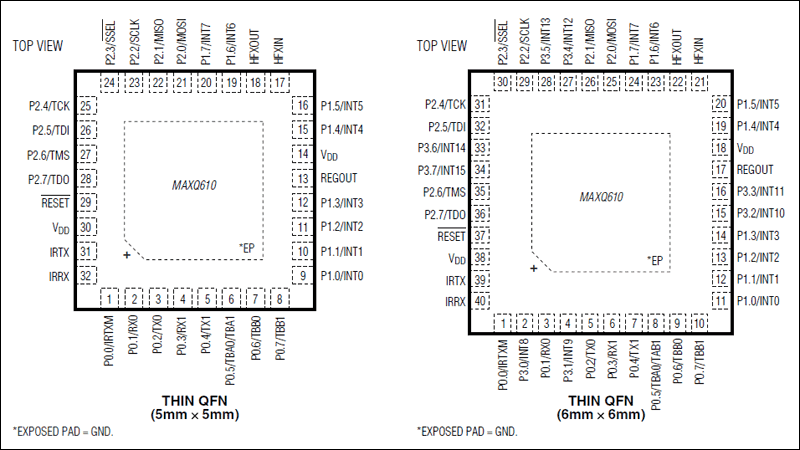

製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAXQ610A-0000+
  • HTML
  • HTML
MAXQ610B-0000+
  • HTML
  • HTML
MAXQ610J-0000+
  • HTML
  • HTML
MAXQ610J-0000+T
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

MAXQ610-KIT

MAXQ610の評価キット

zoom

MAXQ610-KIT

MAXQ610の評価キット

MAXQ610の評価キット

機能と利点

  • 同梱のUSB-JTAG/1-Wireアダプタを使用することで容易にコードのロードとデバッグが可能
  • JTAGインタフェースが提供するアプリケーション内のデバッグ機能
    • ステップバイステップの実行トレーシング
    • コードアドレス、データメモリアドレス、またはレジスタアクセスでのブレークポイント
    • データメモリまたはレジスタコンテンツの閲覧および編集
  • 3.3V電圧レギュレータ搭載(単一5V入力)
  • 8つのユーザ入力プッシュボタンスイッチ
  • シリアルポート0および1用にレベル変換されたRS-232インタフェース
  • 試作用エリア
  • 付属のボード回路図が便利なリファレンスデザインとして活用可能

製品の詳細

MAXQ610の評価キット(EVキット)は、バッテリ駆動アプリケーションに向けた、低電力16ビットRISCマイクロコントローラMAXQ610の機能を手軽に評価するための実証済みプラットフォームです。このEVキットには、赤外線(IR)送信および受信デバイス、2つのRS-232シリアルチャネル、プロセッサのI/Oポート端子にアクセスするための4つの8ピンヘッダ、5V電源入力、およびユーザー入力用の8つのプッシュボタンスイッチバンクを搭載したMAXQ610のEVキットボードが含まれます。またEVキットは、PCに接続するための、ソフトウェア、USB-JTAG/1-Wire®アダプタ、10ピンJTAGインタフェースケーブル、シリアルケーブル、および標準A-mini B USBケーブルも同梱しています。このEVキットは、アプリケーションの開発とデバッグ、MAXQ610 RISCプロセッサの全体機能の評価に最適な完全かつ機能的なシステムを提供します。

アプリケーション

  • バッテリ駆動ポータブル機器
  • 民生用エレクトロニクス
  • 家庭電化製品
  • 遠隔制御
  • 白物家電
リファレンス・デザイン

リファレンス・デザイン 3

5404fig01

Water Meter Automatic Meter Reading (AMR) Reference Design

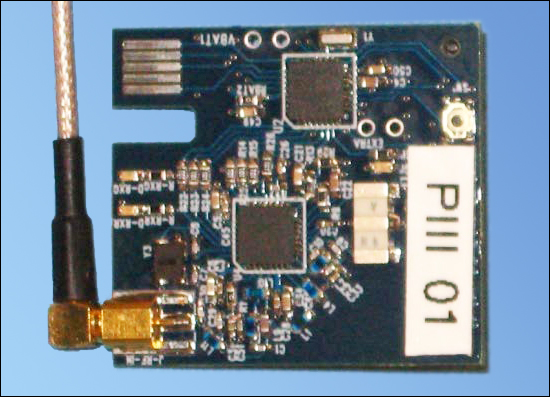

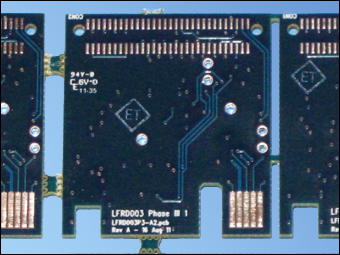

5406fig00c

2-Way Remote Control Reference Design

zoomopens a dialog

LFRD004

2-Way Remote Control Reference Design

2-Way Remote Control Reference Design

機能と利点

Features

  • Proven printed circuit board (PCB) layout
  • Proven component parts list
  • Preprogrammed transceiver (TRX) pair for quick demonstration capabilities
  • Free MAXQ® microcontroller programming tools available for flexible operation

Quick Start

  1. Pull the two RC boards out of box and connect the batteries.
  2. Connect an antenna/cable to each of the MMCX connectors.
  3. Position the radios within about 1m to 2m of each other and press the switch on one of the boards. The 2-way remote control will broadcast a frame and receive an echo back, indicated by the green LED.
詳細なリファレンス・デザインを表示 external link
5391fig00a

Wireless Automatic Meter Reading Reference Design

zoomopens a dialog

LFRD002

Wireless Automatic Meter Reading Reference Design

Wireless Automatic Meter Reading Reference Design

機能と利点

Features

  • Proven printed circuit board (PCB) layout
  • Proven component parts list
  • Preprogrammed transceiver (TRX) pair for quick demonstration capabilities
  • Free MAXQ® microcontroller programming tools available for flexible operation

Quick Start

  1. Pull the three boards (two MTR boards and the RDR board) out of box and install the batteries.
  2. Connect the RDR antenna.
  3. Navigate the RDR menu system MAIN MENU -> AMR MENU -> START COMM
詳細なリファレンス・デザインを表示 external link
