MAXQ2010

LCDインタフェース付き、16ビットミックスドシグナルマイクロコントローラ

12ビットADC、16ビットRISCコア、および超低電力ストップモード(370nA typ)を備えた、高集積マイクロコントローラ

データシート (Rev. 1)
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品の詳細

  • 高性能、低電力、16ビットのMAXQ® RISCコア
  • DC～10MHz動作、MHz当り1MIPSに迫る
  • 動作電圧：2.7V～3.6V
  • 33の命令、大部分がシングルサイクル
  • 3つの独立したデータポインタが、自動インクリメント/デクリメントでデータ転送を高速化
  • 16レベルハードウェアスタック
  • 16ビットの命令ワード、16ビットのデータバス
  • 16 x 16ビット、汎用ワーキングレジスタ
  • Cコンパイラに最適化(高速/高密度コード)
  • FLLによって外部クロック周波数が低下
  • メモリ機能
    • 64KBのフラッシュメモリ(インアプリケーションおよびインシステムプログラマブル)
    • 2KBの内蔵データRAM
    • プログラミングとデバッグ用JTAGブートローダ
  • ペリフェラル機能
    • 内部リファレンスとオートスキャン付き12ビットSAR ADC
      • 8つのシングルエンドまたは4つの差動入力
      • サンプルレート：最高312.5ksps
    • 調整可能なスレッショルド付き電源電圧モニタ
    • シングルサイクル、16 x 16ハードウェア乗算/48ビット加算器で加算
    • PWM出力の、3つの16ビットプログラマブルタイマー/カウンタ
    • ディジタルトリム能力を備えた、32ビットのバイナリリアルタイムクロック
    • 内蔵LCD
      • 160セグメント
      • 外付け抵抗が不要
    • 2つのUSART、I²Cマスタ/スレーブ、およびSPI™マスタ/スレーブ通信ポート
    • パワーオンリセット/ブラウンアウトリセット内蔵
    • プログラマブルなウォッチドッグタイマ
  • 低消費電力
    • 1MHzフラッシュ動作(2.7Vの場合)：1mA (typ)
    • ストップモード：370nA (typ)
    • 低電力パワーマネージメントモード(PMM)
MAXQ2010
LCDインタフェース付き、16ビットミックスドシグナルマイクロコントローラ

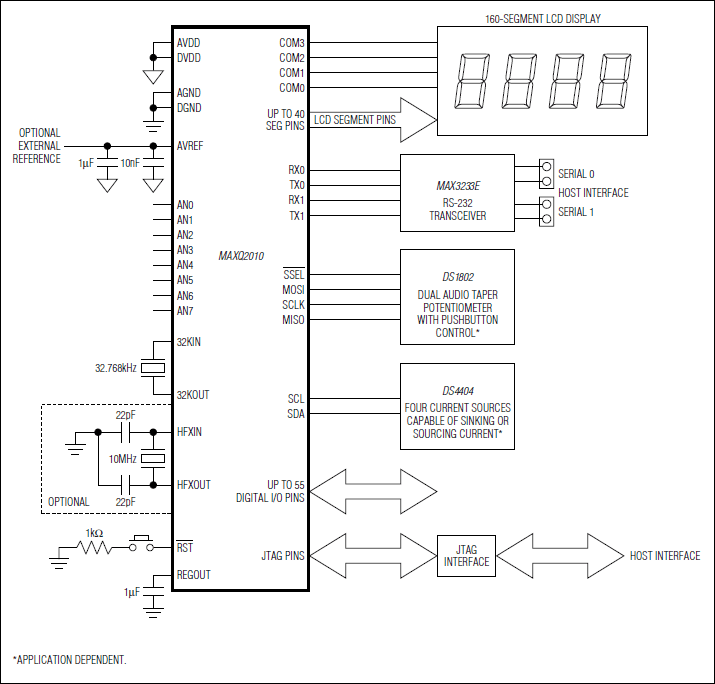

MAXQ2010：標準アプリケーション回路
