MAX4271/MAX4272/MAX4273は、高集積3V～12Vホットスワップコントローラファミリです。これらのデバイスを使用すると、通電中のバックプレーンに安全に回路カードを着脱できます。

回路カードの放電したフィルタコンデンサにより通電中のバックプレーンは低インピーダンスになります。バックプレーンから大きなインラッシュ電流が流れると、回路カードのコネクタや部品が焼けたり、バックプレーンの電源電圧が一時的に低下してシステムリセットが生じる場合があります。このホットスワップコントローラファミリは、基板を差し込んだ時の電流を所定のリミットに制御することによってこうした問題を防ぎ、システムが安全に安定化することを可能にします。スタートアップサイクルが完了すると、2つの内蔵コンパレータが短絡、負荷グリッチおよび過電流状態に対するDualSpeed/BiLevel™保護を提供します。障害からの回復は、ラッチ解除(MAX4271)、オートリトライ(MAX4272)またはプログラム法(MAX4273)によって行われます。

MAX4271ファミリは、部品点数と設計時間を削減するために多くの機能を内蔵しています。内蔵チャージポンプが低コスト外部n-FETへのゲートドライブを提供します。スタートアップ電流レギュレーションおよび電流グリッチ保護等の内蔵機能により、外付タイミング抵抗およびコンデンサが削除されています。また、障害状態を表示するためのオープンドレインの状態出力および可変過電流応答時間も提供されています。

MAX4271 (ラッチ付障害保護)およびMAX4272 (オートリトライ障害保護)は8ピンSOパッケージ、MAX4273 (フル機能)は省スペースの16ピンQSOPパッケージおよび16ピンSOパッケージで提供されています。全ての製品は拡張温度範囲で規格化されており、絶対最大定格が15Vであるために基板取りはずし時の誘導性キックバックへの保護が強化されています。

アプリケーション

  • PBX
  • RAID
  • ルータ/スイッチ
  • ルータ/スイッチ
  • テレコム
  • ワイヤレス基地局
MAX4271
オートリトライ、DualSpeed/BiLevelフォルト保護付き、3V～12V、電流制限、ホットスワップコントローラ

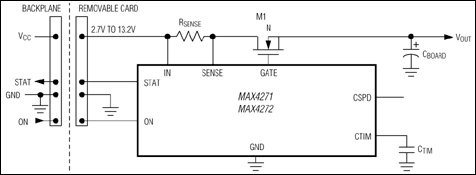

MAX4271、MAX4272、MAX4273：標準動作回路
