MAX2645

3.4GHz~3.8GHz、SiGe、ローノイズアンプ/PAプリドラバ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$1.23
特長
  • 周波数範囲:3.4GHz~3.8GHz
  • LNA性能(高/低利得モード)
    • 利得:+14.4dB/-9.7dB
    • NF:2.3dB/15.5dB
    • 入力IP3:+4dBm/+13dBm
    • 消費電流:9.2mA/2.7mA
  • 多目的アプリケーション
    • 受信経路の1次および2次LNA
    • 伝送PAプリドライバ
    • LOバッファ
  • 調整可能なIP3および消費電流
  • シャットダウンモードにおける消費電流:0.1µA
  • 単一電源動作:+3.0V~+5.5V
  • パッケージ:10ピンµMAX-EP (5.0mm x 3.0mm)
製品概要
show more Icon

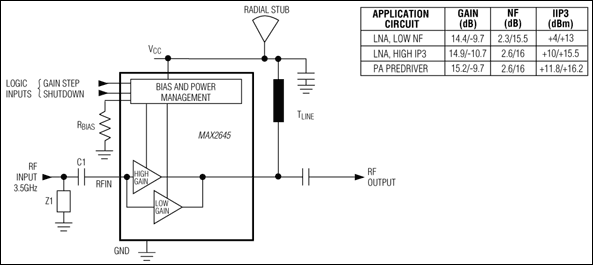

MAX2645は、3.4GHz~3.8GHzの無線加入者線(WLL)、無線広帯域アクセス、およびディジタルマイクロ波無線等のアプリケーション用に設計された、多目的の高直線性、ローノイズアンプです。本デバイスは外付抵抗1つで外部調整可能なバイアス制御機能を備えており、直線性の要求条件を守りつつ、消費電流を大幅に低減することができます。高利得、低ノイズおよび調整可能な入力3次インターセプトポイント(IP3)を特長とする本デバイスは、受信経路におけるローノイズアンプ(LNA)、伝送経路におけるPAプリドライバ、またはLOバッファに最適です。

MAX2645は、25dBステップで利得の削減を行うロジックレベルの利得制御機能を備えており、高入力信号レベル条件におけるIP3性能を向上させます。消費電流は高利得モードの9mAから低利得モードの3mAに削減されます。このデバイスはロジック制御のシャットダウンモードも備えており、消費電流を0.1µAに削減します。MAX2645は+3V~+5.5Vの電源で動作し、露出パドル付きの超小型10ピンµMAX®パッケージ(5mm x 3mm)で提供されています。MAX2645は、MAX2683/MAX2684 3.5GHz SiGeミキサと共に使用するように最適化されており、3.5GHzのアプリケーションに完全な高性能フロントエンドソリューションを提供します。

アプリケーション

  • デジタルマイクロ波無線
  • ワイヤレスブロードバンドアクセス
  • ワイヤレスローカルループ(WLL)

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$1.23

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX2645EUB+
  • HTML
  • HTML
MAX2645EUB+T
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

9 19, 2018

- 1753N

ASSEMBLY

MAX2645EUB+

製造中

MAX2645EUB+T

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

9 19, 2018

- 1753N

arrow down

ASSEMBLY

MAX2645EUB+

製造中

MAX2645EUB+T

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

MAX2645EVKIT

MAX2645の評価キット

zoom

MAX2645EVKIT

MAX2645の評価キット

MAX2645の評価キット

機能と利点

  • MAX2645を容易に評価
  • 全ての重要な周辺部品を装備
  • SMA入出力コネクタ
  • RFポートは3.55GHzで50Ωにマッチング
  • 完全実装済み、試験済み

製品の詳細

MAX2645の評価キット(EVキット)は3.4GHz~3.8GHzローノイズアンプ/PAドライバMAX2645の評価作業を容易にします。本EVキットは完全実装済み、試験済みで、デバイスの全ての機能をチェックすることができます。全てのRF信号ポートにSMAコネクタを使用しているため、RF試験機器へのインタフェースが容易になっています。

MAX2645は可変IP3の多機能、高性能ローノイズアンプです。これらの特長により、MAX2645はローノイズアンプからPAプリドライバにわたる様々なアプリケーションに使用できます。MAX2645のEVキットは最小NF性能(NF = 2.3dB、IIP3 = +4dBm)の設定で実装されています。ローノイズアンプとして少数の部品を交換するだけで、NF性能が多少劣りますが、直線性がより高い構成(NF = 2.6dB、IIP3 = +10dBm)、あるいは高出力P1dB性能のPAプリドライバ構成(出力P1dB = +12dBm)にすることができます。アプリケーション別の性能データについては、MAX2645のデータシートを参照して下さい。

アプリケーション

  • ワイヤレスローカルループ(WLL)
