MAX22190

オクタル(8回路)産業用デジタル入力、診断機能内蔵

すべて表示 showmore-icon

業界最小、堅牢、オクタル(8回路)デジタル入力

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$3.57
特長
  • 高集積によってBOM数と基板スペースを削減
    • シリアライザを備えた8つの入力チャネル
    • フィールド電源(7V~65V)から直接動作
    • 3.3Vまたは5Vロジック対応
    • TQFNパッケージ(5mm × 5mm)
  • 電力消費および発熱の削減
    • 高精度入力電流制限
    • フィールド側エネルギーレスLEDドライバ
  • 内蔵診断機能による耐障害性
    • 最大±40Vの入力保護、低入力リーク電流
    • 断線検出
    • フィールド電源電圧モニタ内蔵
    • 過熱モニタ内蔵
    • 5ビットCRCコード生成および送信によるエラー検出
  • 設定の自由度によって広範囲のアプリケーションを実現
    • 設定可能なIEC 61131-2 Type 1、2、3入力
    • 設定可能な入力電流制限:0.5mA~3.4mA
    • 選択可能な入力デバウンスフィルタ
  • 堅牢な設計
    • ±8kV接触ESDおよび±15kV気中ESD (1kΩ (min)の抵抗を使用)
    • ±1kVサージ耐性 (1kΩ (min)の抵抗を使用)
    • 周囲動作温度:-40℃~+125℃
製品概要
show more Icon

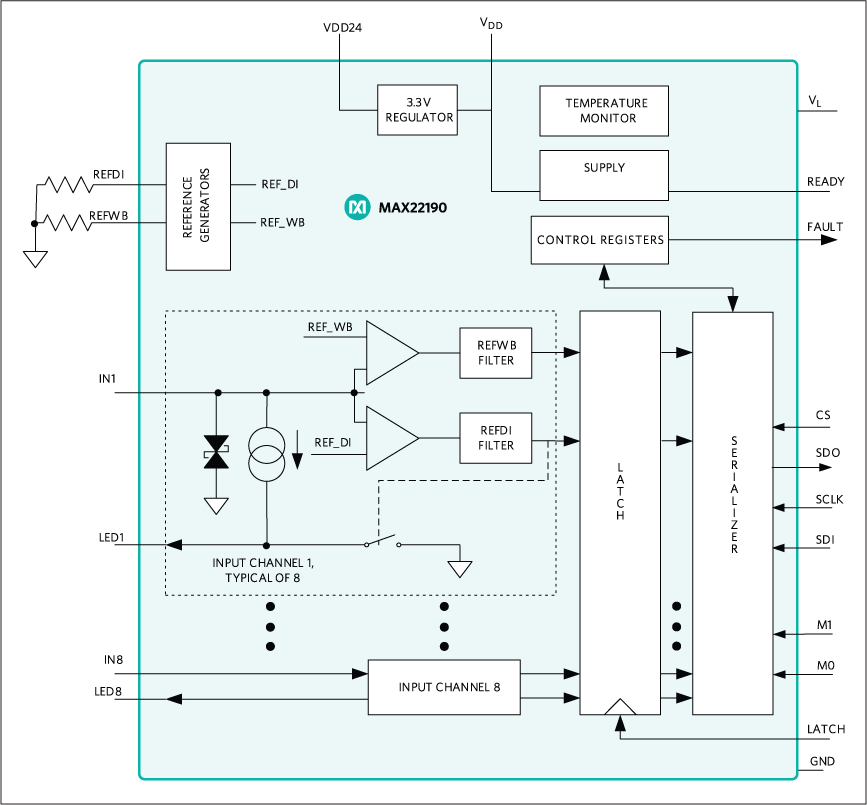

MAX22190はIEC 61131-2に準拠した産業用デジタル入力デバイスです。MAX22190は8つの、24V電流シンク、産業用入力を、3V~5.5VロジックとインタフェースするシリアライズされたSPI対応出力に変換します。電流設定抵抗によって、MAX22190をType 1、Type 2、またはType 3入力に設定することができます。各入力の第2のスレッショルド検出器によって、フィールド配線の近接スイッチの確認が行われます。断線検出がイネーブルされている場合、入力電流が20ms以上にわたって断線スレッショルドを下回るとアクティブローFAULT出力がアサートされレジスタフラグがセットされます。アクティブローFAULT端子をアサートするその他の診断には、過熱、低24Vフィールド電源、24Vフィールド電源喪失、CRC通信エラーなどがあります。

産業環境での堅牢な動作のために、各入力は設定可能なグリッチフィルタを内蔵しています。各チャネルのフィルタ遅延は、50µs~20ms の範囲の8つの値の1つに個別に、またはフィルタバイパスに設定可能です。

MAX22190は4ピンSPIインタフェースを備え、さらにアクティブローLATCH入力を使用してパラレル接続の複数デバイスにわたる入力データを同期化します。

MAX22190のフィールド側は、VDD24端子への7V~65Vの単一電源を許容します。フィールド電源によって給電される場合、MAX22190は内蔵LDOレギュレータから3.3V出力を生成します。このレギュレータはMAX22190への給電に加えて外部負荷に最大25mAの電流を供給可能です。あるいは、VDD端子に接続した3.0V~5.5Vのロジック側電源からMAX22190に給電することも可能です。柔軟性を高めるために、SPIインタフェースはVL端子による制御に従って3.3Vまたは5Vロジックレベルで動作します。

デザインソリューション:Industrial Digital Inputs: They’re Not Quite as Simple as Counting from 0 to 1 ›

アプリケーション

  • ビルオートメーション
  • 産業用オートメーション
  • プロセスオートメーション
  • プログラマブルロジックコントローラ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$3.57

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX22190ATJ+
  • HTML
  • HTML
MAX22190ATJ+T
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

3 24, 2020

- 2033

DESIGN

MAX22190ATJ+

製造中

MAX22190ATJ+T

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

3 24, 2020

- 2033

arrow down

DESIGN

MAX22190ATJ+

製造中

MAX22190ATJ+T

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 3

reference details image

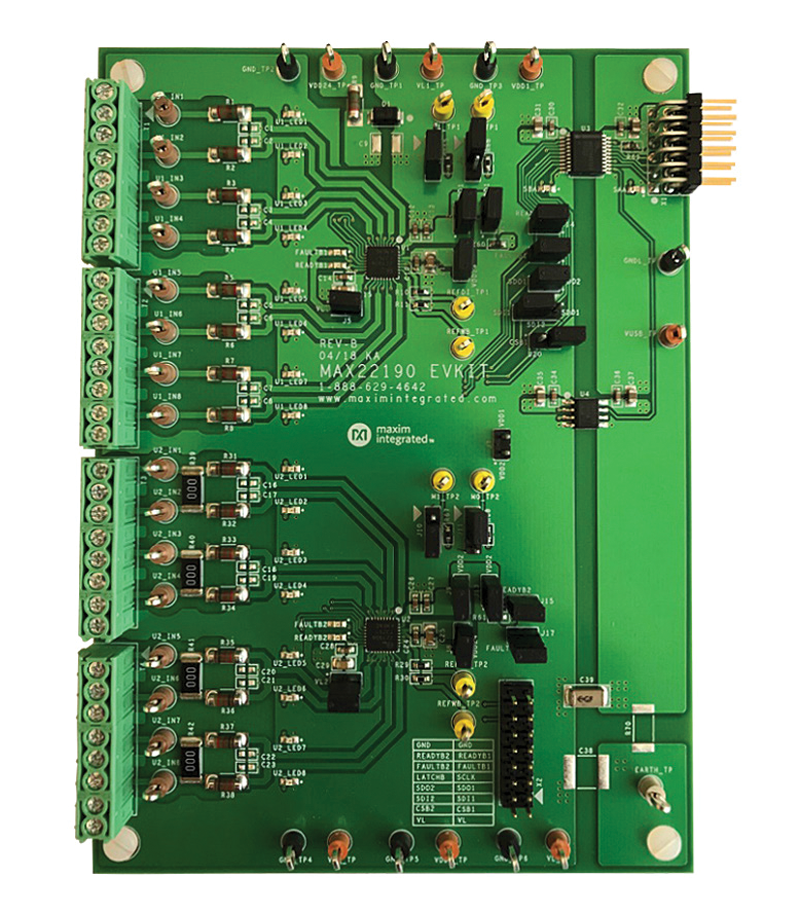

MAX22190EVKIT

MAX22190の評価キット

zoom

MAX22190EVKIT

MAX22190の評価キット

MAX22190の評価キット

機能と利点

  • MAX22190の簡便な評価
  • EVキットのロジック側はUSB給電
  • IEC 61131-2 Type 1、3、およびType 2に設定
  • 個別スレーブまたはデイジーチェーン可能SPIインタフェース
  • MAX14483およびMAX12931を使用するガルバニック絶縁
  • 堅牢な設計(ライン間サージ耐性:±2kV)
  • Windows® 10、Windows 8.1、Windows 7、およびWindows XP®対応ソフトウェア
  • 完全実装および試験済み
  • 実証済みPCBレイアウト
  • RoHS準拠

製品の詳細

MAX22190の評価システム(EVシステム)は、診断機能内蔵オクタル(8回路)産業用デジタル入力デバイスのMAX22190の評価に必要なハードウェアおよびソフトウェアを提供します。MAX22190のEVキットはSPI通信用のPmod対応コネクタを備えています。このEVシステムには、USBポートを介してPCからコマンドを受信し、ソフトウェアとEVキット上のMAX22190間の通信用SPIインタフェースを作成するUSB2PMB2#アダプタボードが含まれています。

このEVシステムは、ターゲットデバイスとPC間の通信を提供するグラフィカルユーザーインタフェース(GUI)を備えています。MAX22190のEVキットは、古データシートの図1に示すように、複数のモードで動作可能な2つのMAX22190デバイス(U1およびU2)を備えています。

  1. シングルチャネルモード:USB2PMB2#アダプタは使用するチャネルに応じてEVキット上のU1またはU2のいずれかに接続し、ボード上のジャンパを使用して選択します。

  2. 個別スレーブモード:USB2PMB2#アダプタは2つのチップセレクト信号(アクティブローCS1およびアクティブローCS2)を使用して、1つのコネクタ/GUIインタフェースを介して各チップを制御します。

  3. デイジーチェーンモード:USB2PMB2#アダプタはMAX14483デジタルアイソレータを介してU1とU2の両方に接続し、U1のSDOをU2のSDIに接続します。U1とU2の両方が1つのSPIインタフェースから制御されます。

アプリケーション

  • ビルオートメーション
  • 産業用オートメーション
  • プロセスオートメーション
  • プログラマブルロジックコントローラ
reference details image

MAX22190EVSYS

MAX22190の評価キット

zoom

MAX22190EVSYS

MAX22190の評価キット

MAX22190の評価キット

機能と利点

  • MAX22190の簡便な評価
  • EVキットのロジック側はUSB給電
  • IEC 61131-2 Type 1、3、およびType 2に設定
  • 個別スレーブまたはデイジーチェーン可能SPIインタフェース
  • MAX14483およびMAX12931を使用するガルバニック絶縁
  • 堅牢な設計(ライン間サージ耐性:±2kV)
  • Windows® 10、Windows 8.1、Windows 7、およびWindows XP®対応ソフトウェア
  • 完全実装および試験済み
  • 実証済みPCBレイアウト
  • RoHS準拠

製品の詳細

MAX22190の評価システム(EVシステム)は、診断機能内蔵オクタル(8回路)産業用デジタル入力デバイスのMAX22190の評価に必要なハードウェアおよびソフトウェアを提供します。MAX22190のEVキットはSPI通信用のPmod対応コネクタを備えています。このEVシステムには、USBポートを介してPCからコマンドを受信し、ソフトウェアとEVキット上のMAX22190間の通信用SPIインタフェースを作成するUSB2PMB2#アダプタボードが含まれています。

このEVシステムは、ターゲットデバイスとPC間の通信を提供するグラフィカルユーザーインタフェース(GUI)を備えています。MAX22190のEVキットは、古データシートの図1に示すように、複数のモードで動作可能な2つのMAX22190デバイス(U1およびU2)を備えています。

  1. シングルチャネルモード:USB2PMB2#アダプタは使用するチャネルに応じてEVキット上のU1またはU2のいずれかに接続し、ボード上のジャンパを使用して選択します。

  2. 個別スレーブモード:USB2PMB2#アダプタは2つのチップセレクト信号(アクティブローCS1およびアクティブローCS2)を使用して、1つのコネクタ/GUIインタフェースを介して各チップを制御します。

  3. デイジーチェーンモード:USB2PMB2#アダプタはMAX14483デジタルアイソレータを介してU1とU2の両方に接続し、U1のSDOをU2のSDIに接続します。U1とU2の両方が1つのSPIインタフェースから制御されます。

アプリケーション

  • ビルオートメーション
  • 産業用オートメーション
  • プロセスオートメーション
  • プログラマブルロジックコントローラ
reference details image

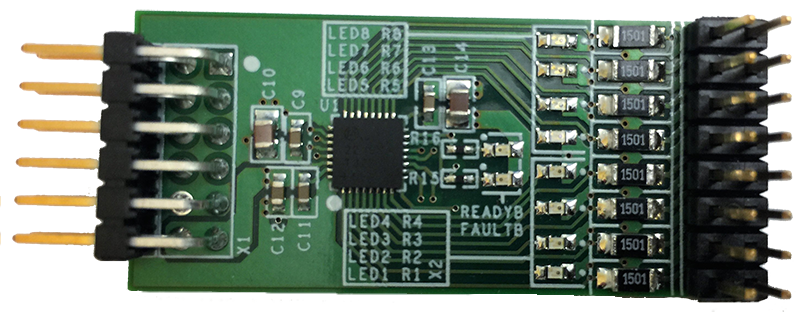

MAX22190PMB

MAX22190の評価キット

zoom

MAX22190PMB

MAX22190の評価キット

MAX22190の評価キット

機能と利点

  • MAX22190の簡便な評価
  • 3.0~5.5Vの単一ロジック電源から給電、24Vフィールド電源不要
  • IEC 61131-2 Type 1およびType 3センサー入力用に設定
  • 実証済みPCBレイアウト
  • USB2PMB2#またはUSB2GPIO#アダプタおよびMunich GUIソフトウェアとの動作が可能

製品の詳細

MAX22190ペリフェラルモジュールは、オクタル(8回路)産業用デジタル入力のMAX22190を評価するためのハードウェアを提供します。ICの動作の詳細については、MAX22190 ICのデータシートを参照してください。このモジュールはMAX22190の機能を利用して単一低電圧ロジック電源(3.0~5.5V)からの給電を可能にしており、24Vフィールド電源は不要です。このモジュールは、MAX22190の機能の一部を提供することに注意してください。より高い柔軟性が必要な場合は、MAX22190のEVキットを参照してください。このモジュールは、さまざまな方法で使用することができます。デバイスはSPIインタフェースによって設定されます。マキシムは、Munich GUIソフトウェアを使用してUSBケーブルを介して通信を行いMAX22190とのSPI通信を生成する低コストのUSB2PMB1#、USB2PMB2#、およびUSB2GPIO#アダプタボードを販売しています。これは、このボードには付属していません。あるいは、12ピンPmod対応コネクタを備えた任意のマイクロコントローラまたはFPGAを使用することも可能です。ユーザーのもう1つのオプションは、ワイヤラッピングによってユーザーのシステムからコネクタX1上のピンへの一時的な接続を行うことです。これらの後者2つのオプションの場合、ユーザーは独自の制御ソフトウェアを書く必要があります。

PmodのPCBサイズはわずか長さ45mm × 幅20mmで、幅はX1およびX2コネクタのサイズによって決まります。

アプリケーション

  • ビルオートメーション
  • 産業用オートメーション
  • プロセスオートメーション
  • プログラマブルロジックコントローラ
リファレンス・デザイン

リファレンス・デザイン 2

maxrefdes1165 bottom

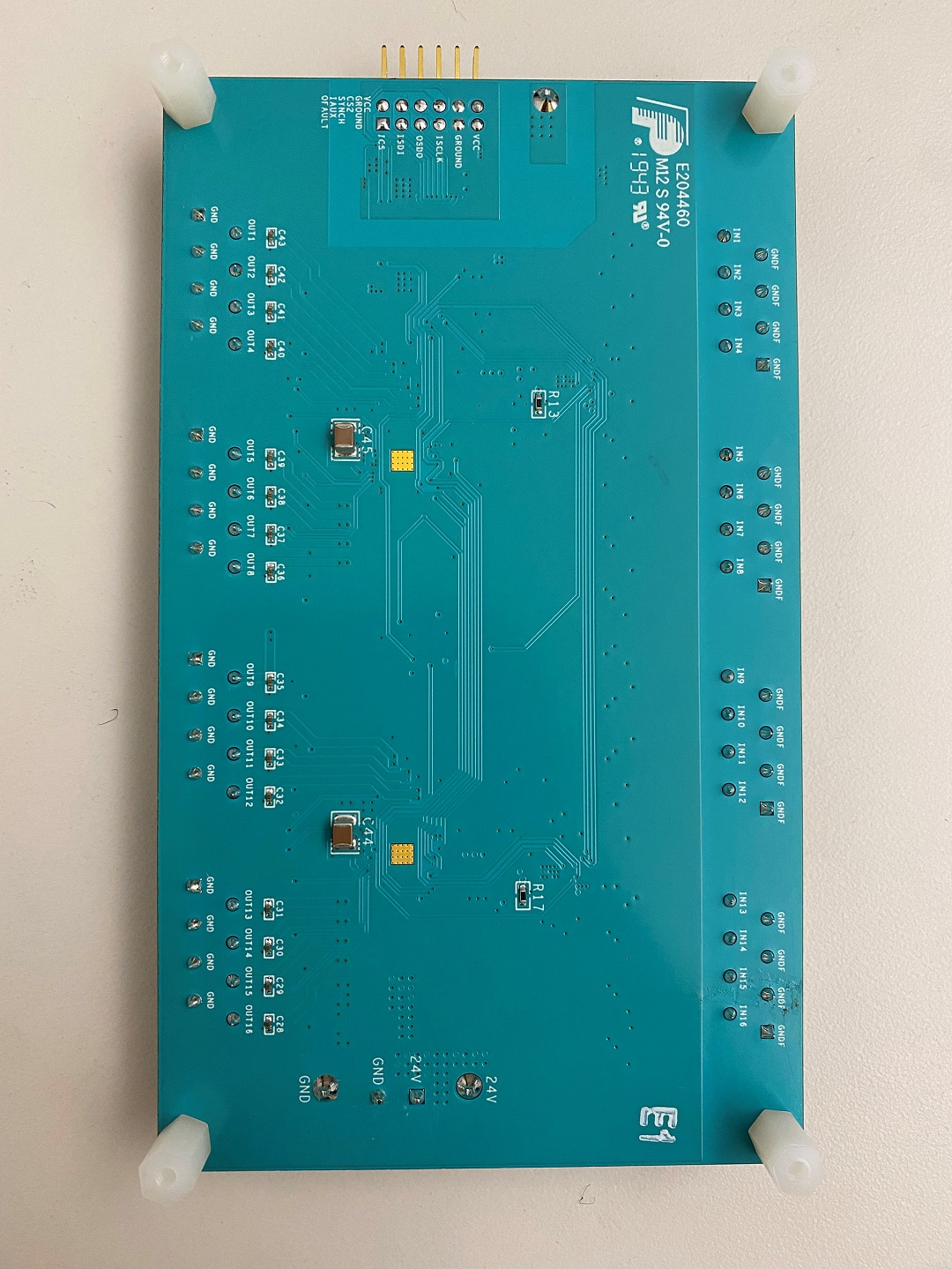

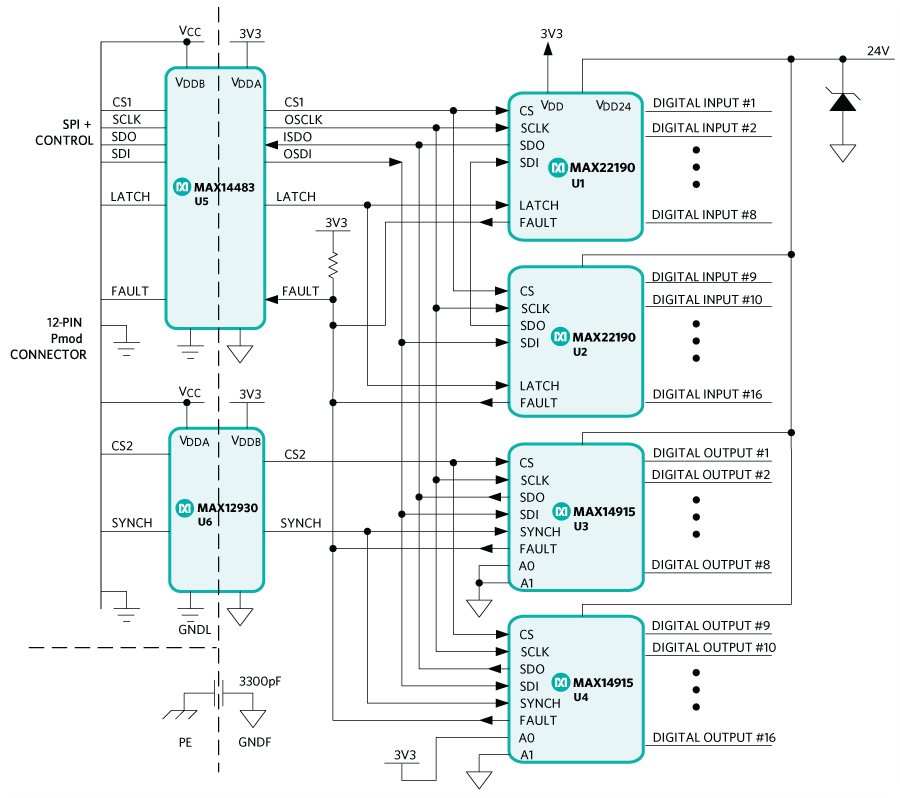

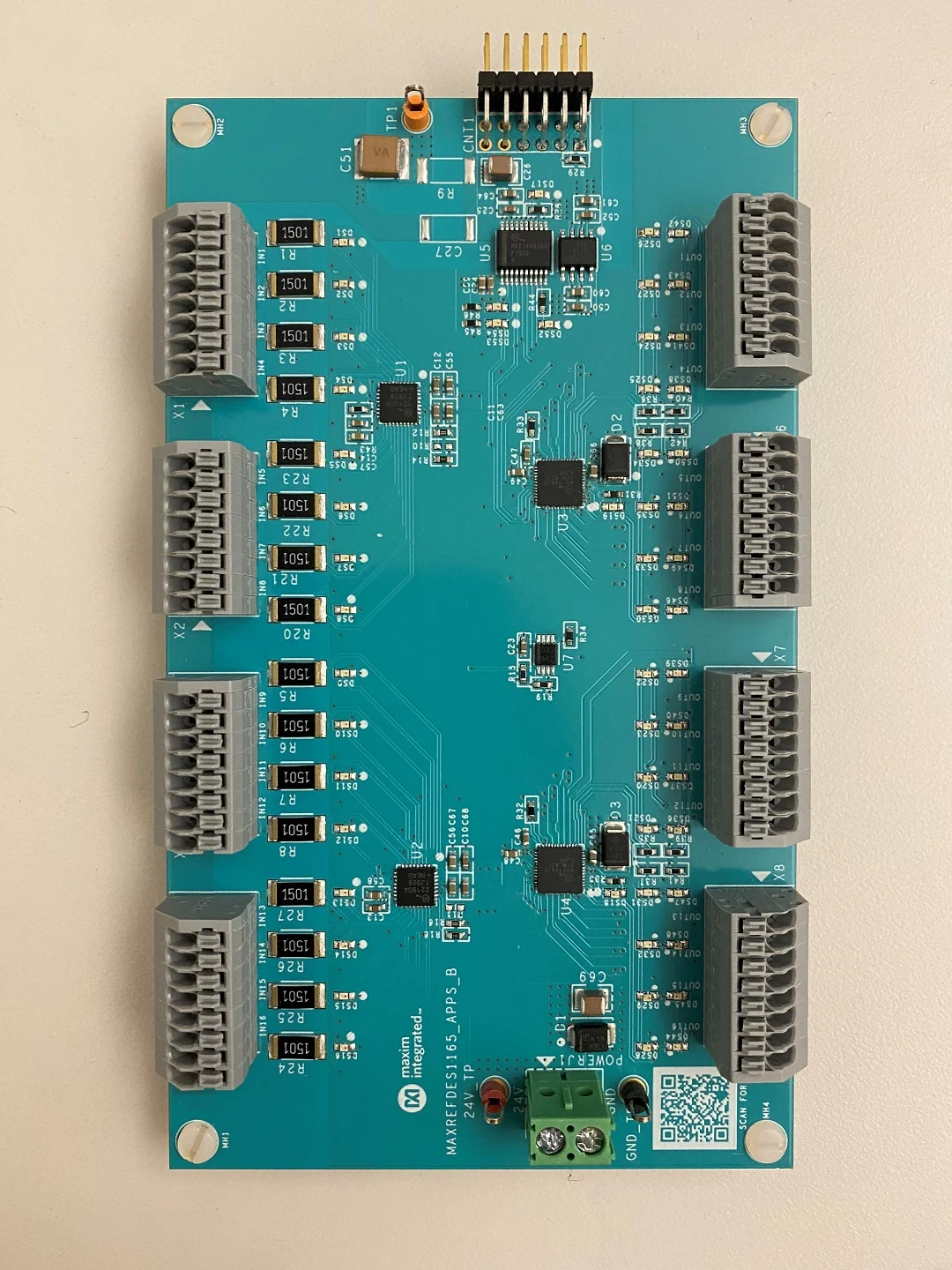

32-Channel Industrial Digital I/O Module

MAXREFDES176

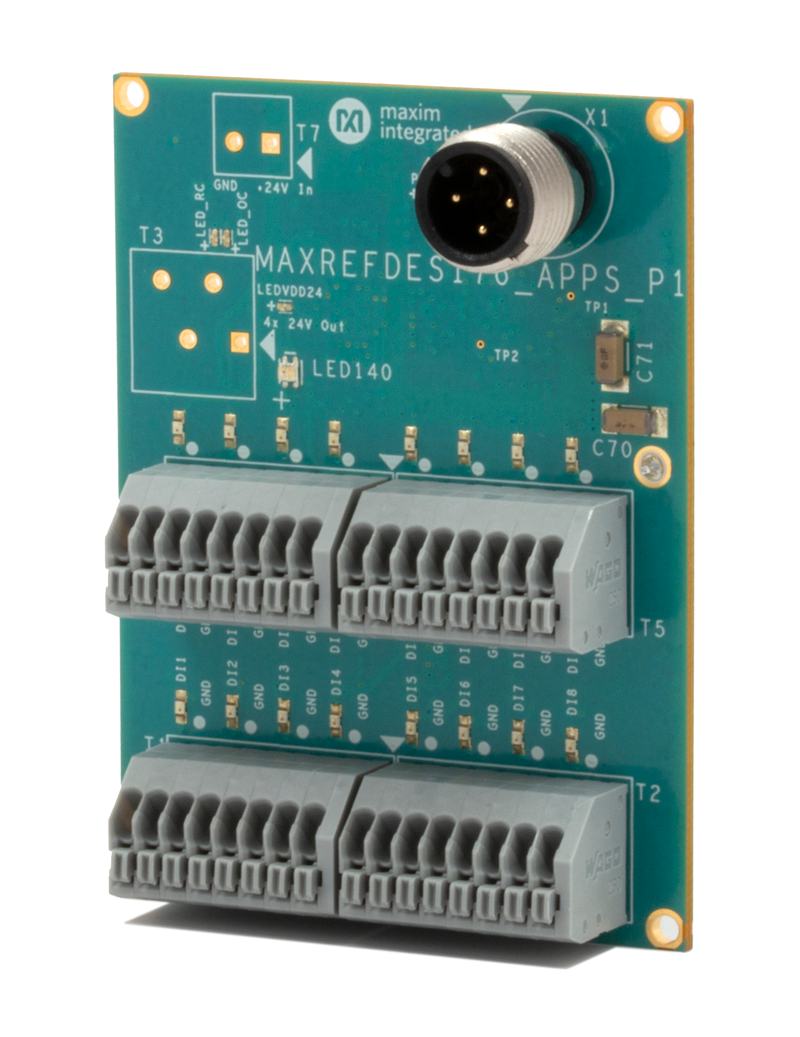

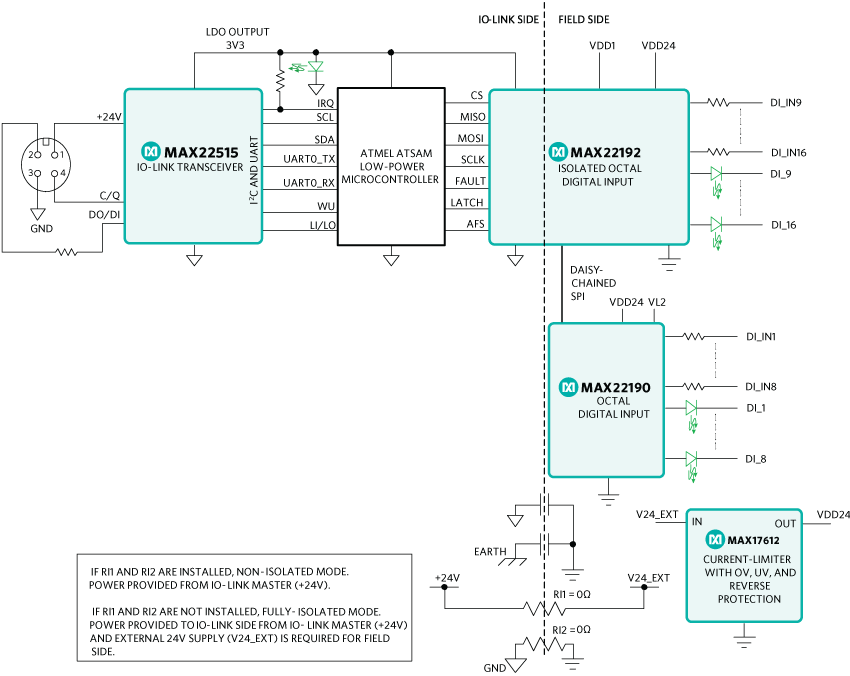

MAXREFDES176#: IO-Link 16-Channel Digital Input Hub
