製品概要

機能と利点

  • 入力電圧範囲:4.5V~60V
  • 絶縁境界越しのフィードバック信号抽出にフォトカプラまたは第3の巻線は不要
  • ピークソース/シンクゲート駆動電流:2A/4A
  • 設定可能なスイッチング周波数:50kHz~250kHz
  • 入力EN/UVLO機能
  • 入力過電圧保護
  • 設定可能なソフトスタート
  • ヒカップモード短絡保護
  • サーマルシャットダウン保護
  • 動作温度範囲:-40℃~125℃
  • 省スペース、16ピンTQFNパッケージ(3mm x 3mm)

製品概要

MAX17690 Samples

MAX17690は、ピーク電流モード、固定周波数スイッチングコントローラで、断続コンダクションモード(DCM)で動作する絶縁型フライバックトポロジー専用に設計されています。このデバイスは、1次側スイッチのオフ時間に1次側フライバック波形から絶縁された出力電圧を直接検出します。出力電圧の安定化に補助巻線またはフォトカプラは不要です。

MAX17690は、4.5V~60Vの広い電源範囲で動作するように設計されています。スイッチング周波数は、50kHz~250kHzに設定可能です。EN/UVLO端子によって、ユーザーは所望の入力電圧で電源を高精度でオン/オフすることができます。MAX17690は、OVI端子を介して入力過電圧保護を提供します。MAX17690の内蔵LDO出力は7Vのため、フライバックコンバータで使用されるロジックレベルMOSFETと標準MOSFETの両方のスイッチングに最適です。MAX17690は2A/4Aのソース/シンク電流を備えているため、高速ゲート遷移時間の低RDS(ON)パワーMOSFETの駆動に最適です。MAX17690は可変ソフトスタート機能を提供し、起動時の突入電流を制限します。

MAX17690は、出力ダイオードの順電圧降下に対する温度補償を提供します。MAX17690は堅牢なヒカップ保護および熱保護方式を備え、省スペース16ピンTQFNパッケージ(3mm x 3mm)で提供され、温度範囲は-40℃~125℃です。

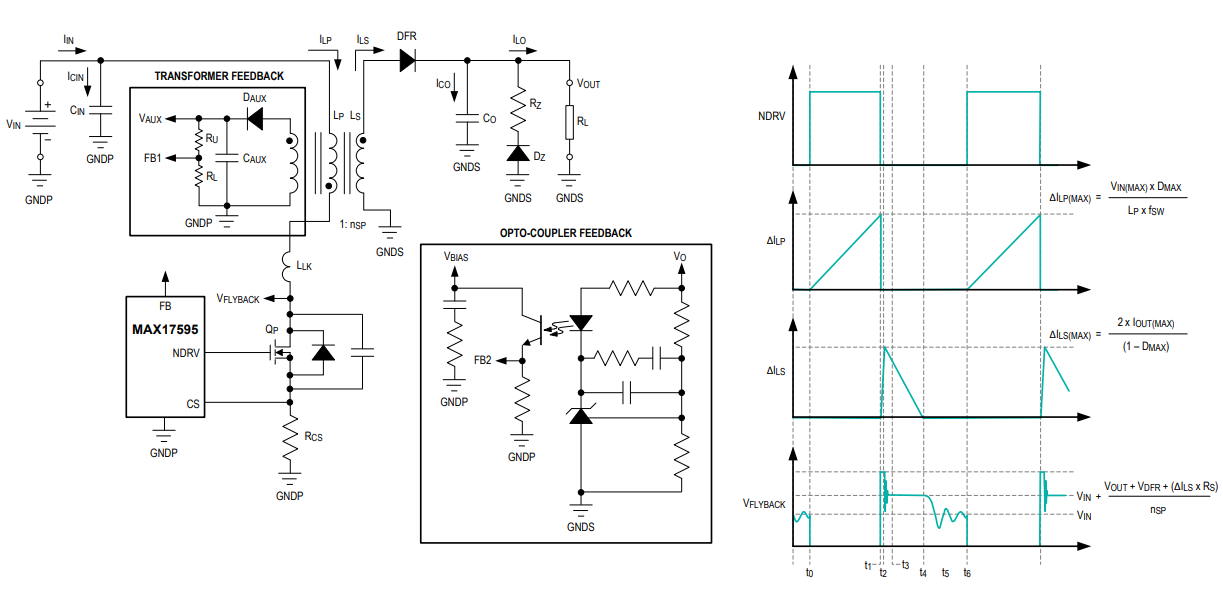

フォトカプラ不要フライバック技術とMAX17690で開発に着手する

アプリケーション

  • 産業およびテレコムアプリケーション
  • 絶縁型フライバックコンバータ
  • PLC I/Oモジュール
  • ワイドレンジDC入力絶縁型電源

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産/供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

評価キット (7)

ツールおよびシミュレーション

EE-Sim® DC-DCツール

EE-Sim DC/DC変換ツールは、ユーザの条件を利用し、回路図、市販部品を含む部品表、時間および周波数領域のシミュレーションなどを完備した電源設計を短時間で作成します。SIMPLISおよびSIMetrix SPICEエンジンを使った、スタンドアロンのEE-Sim OASISシミュレータで、カスタマイズした回路図をダウンロードし、さらなる分析が可能です。

EESim-Pdp-Spotlight

SIMPLISモデル

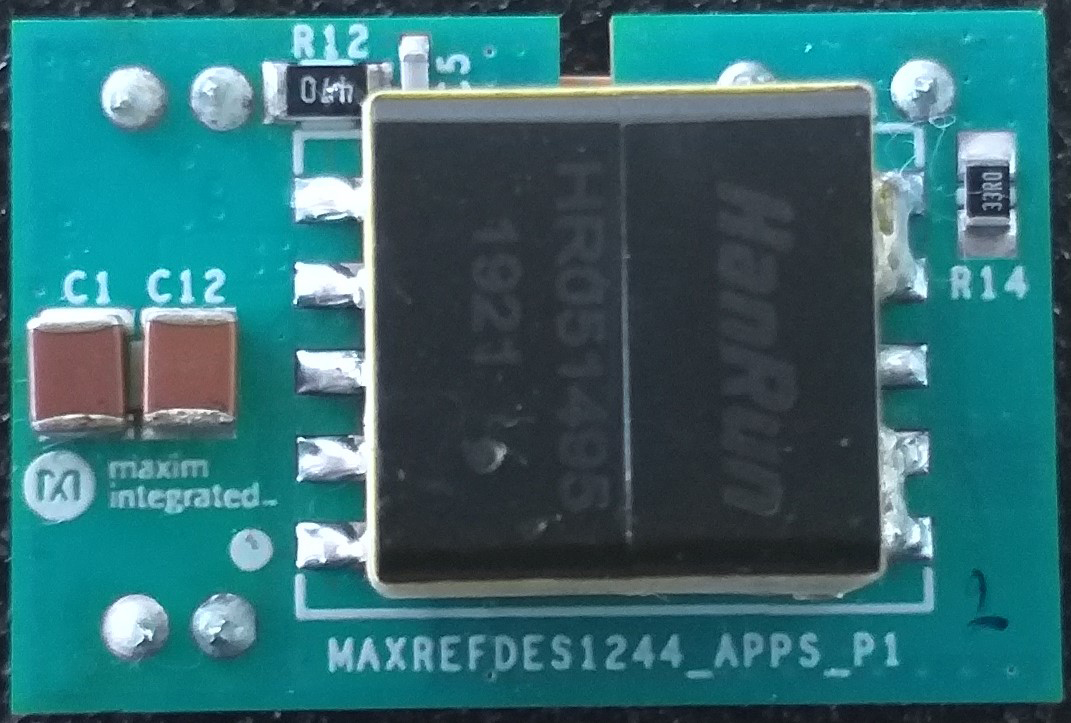

MAXREFDES1244 SIMPLIS Schematic

MAXREFDES1244 SIMPLIS Schematic

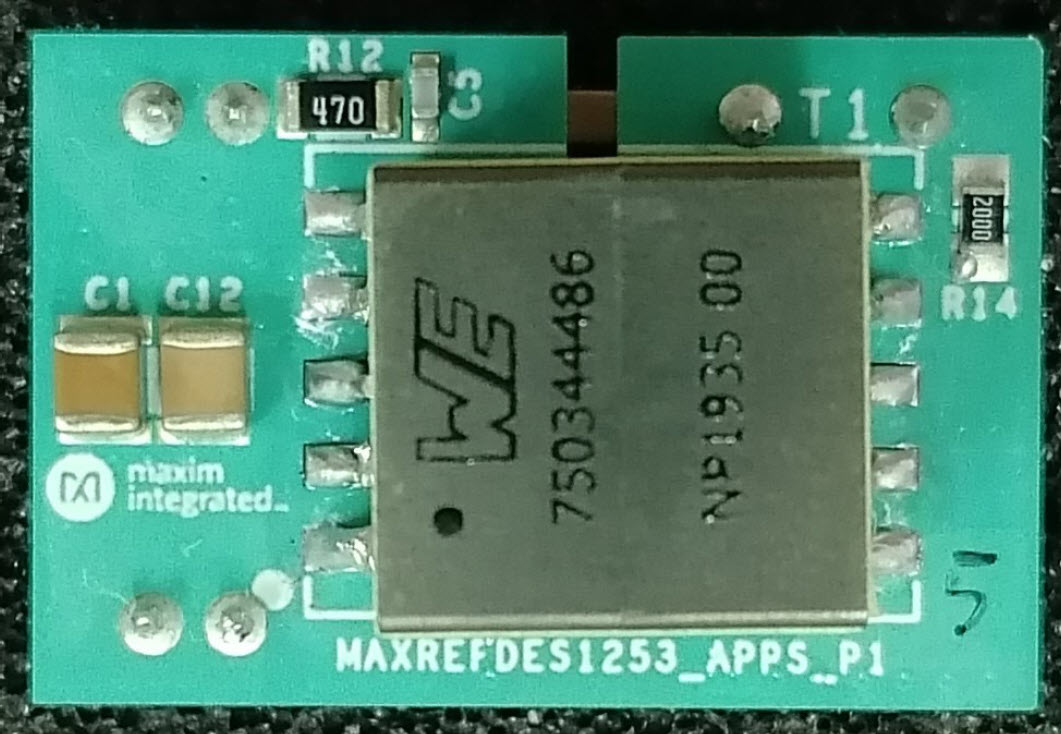

MAXREFDES1253 SIMPLIS Schematic

MAXREFDES1253 SIMPLIS Schematic

MAX17690 SIMPLIS Schematic

MAX17690 SIMPLIS Schematic

MAXREFDES1100 SIMPLIS Schematic

MAXREFDES1100 SIMPLIS Schematic

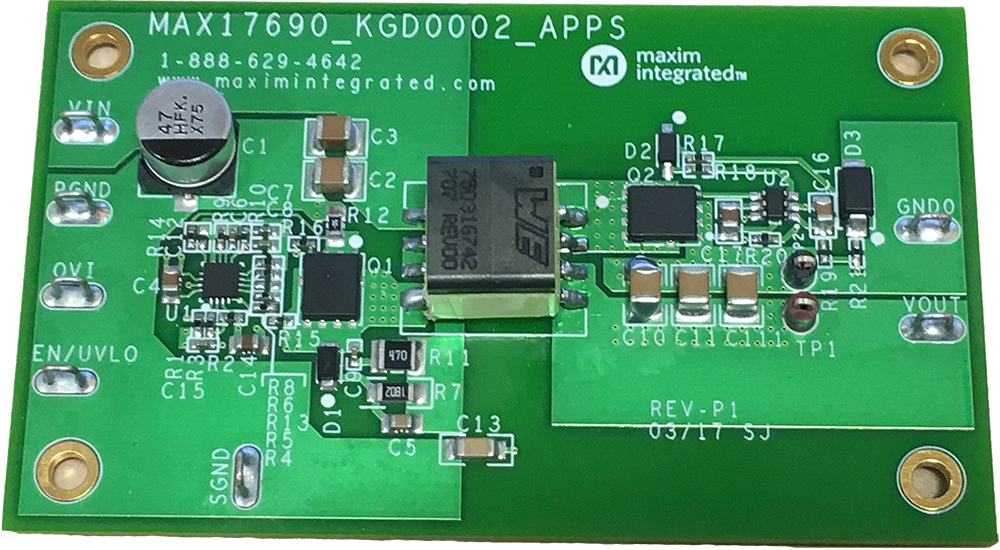

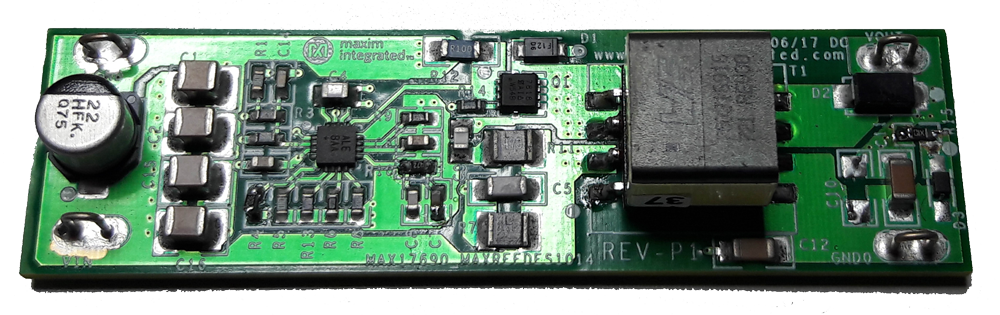

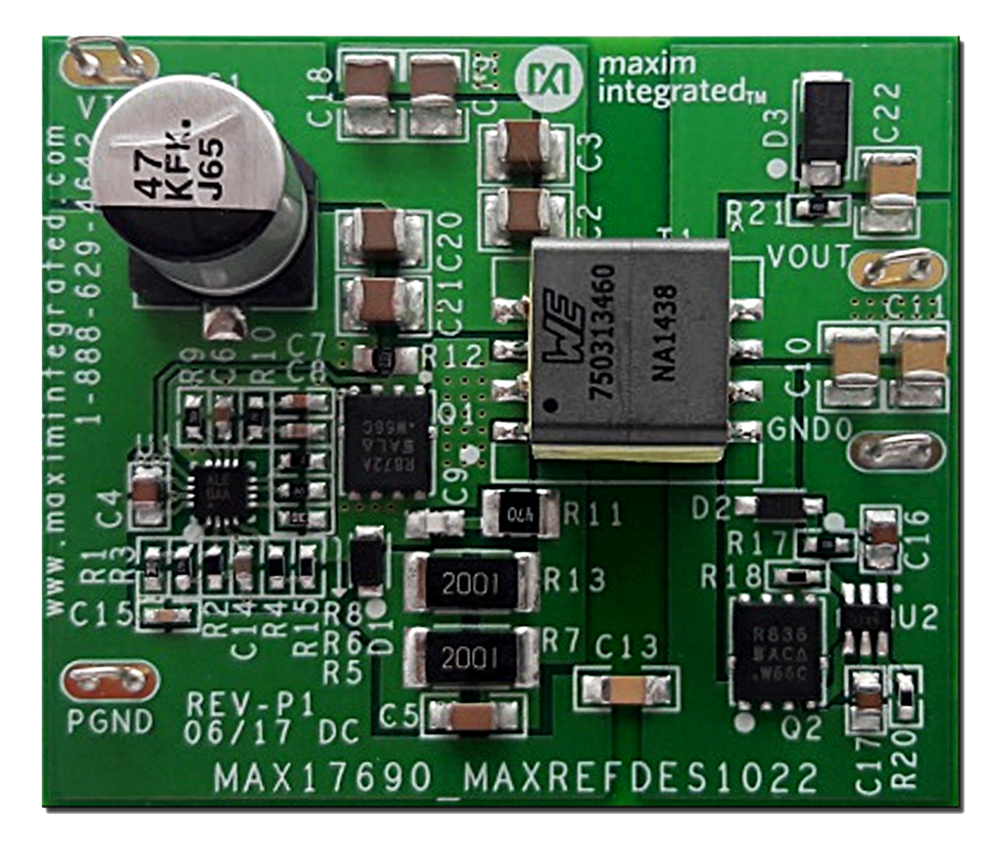

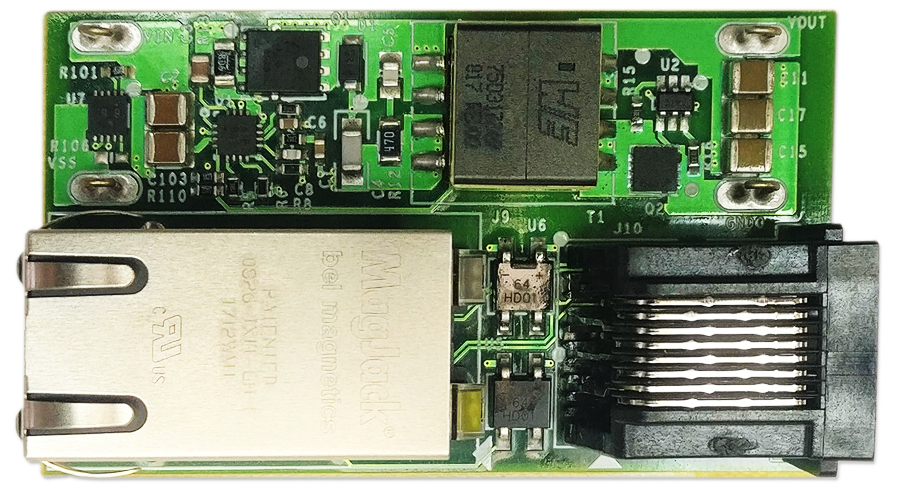

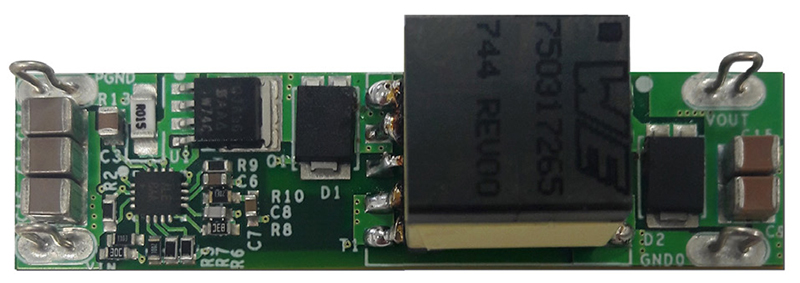

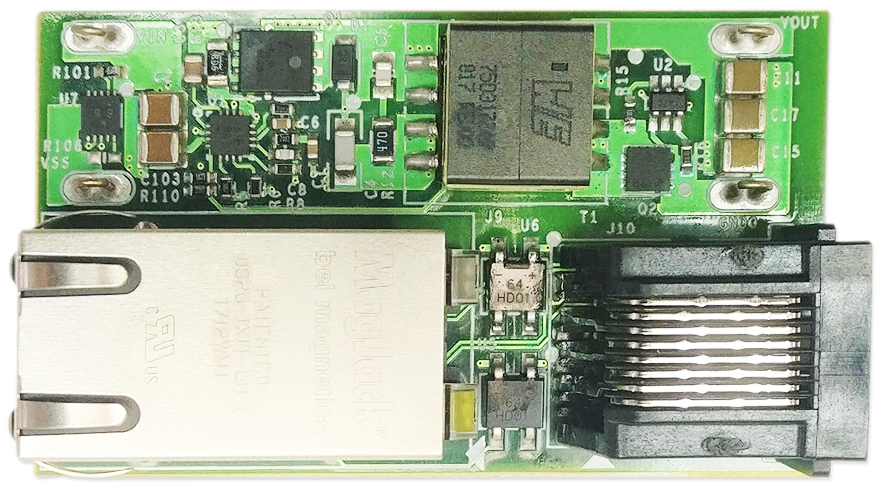

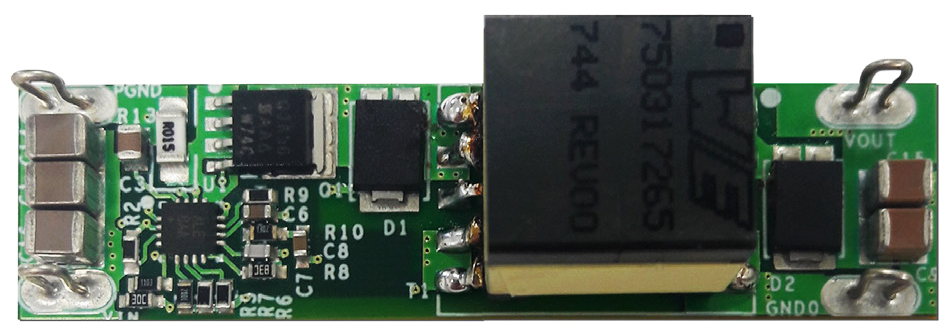

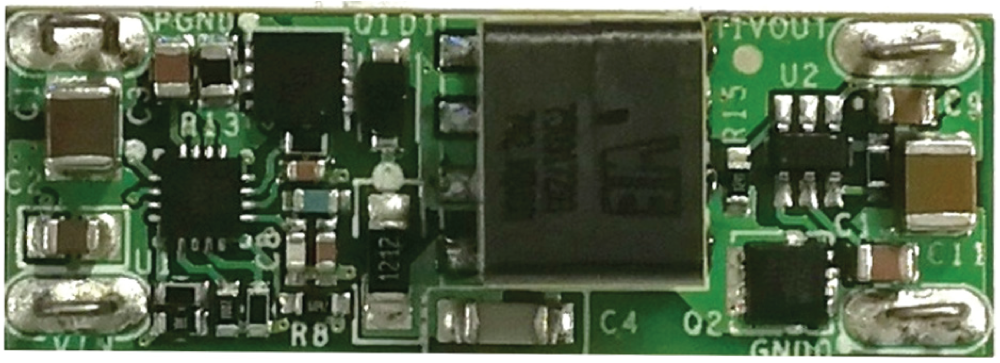

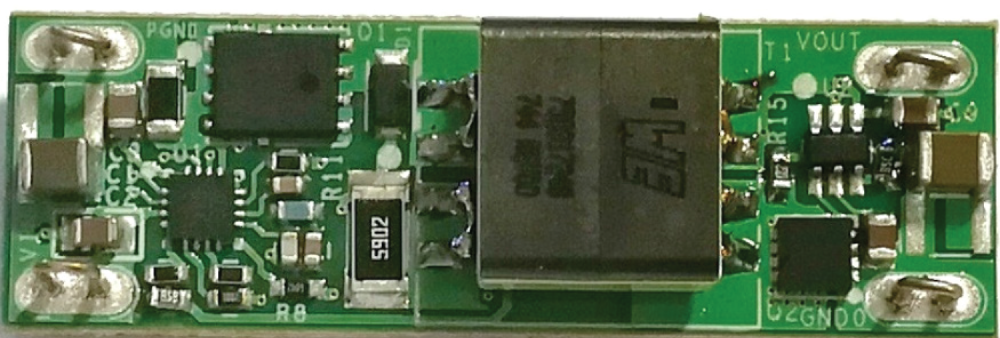

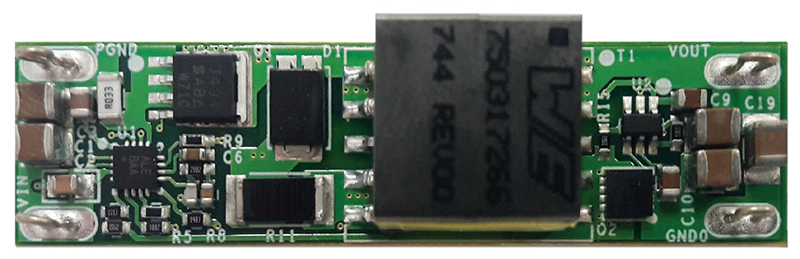

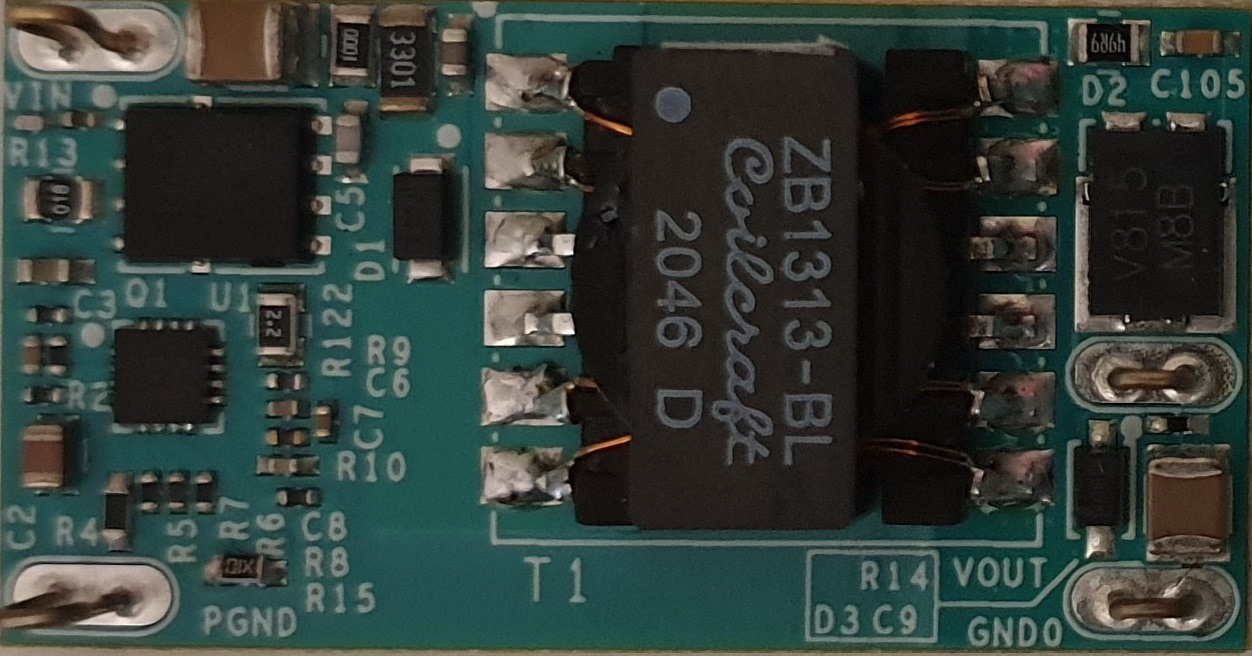

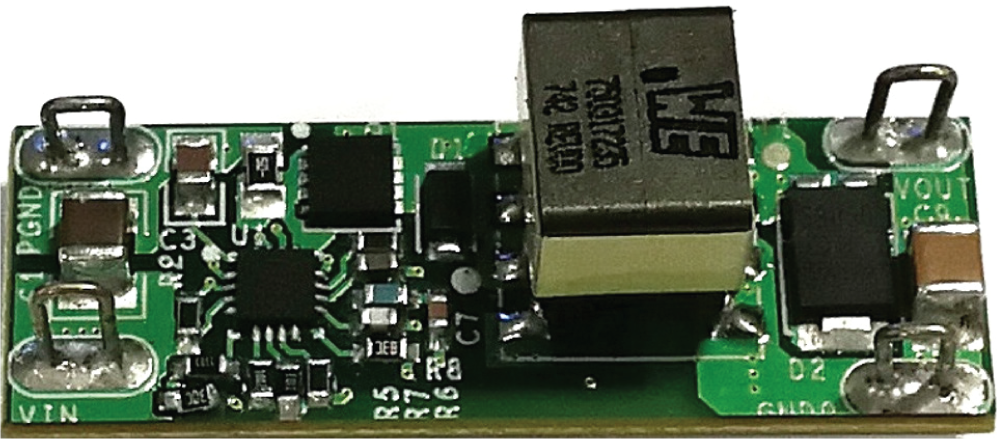

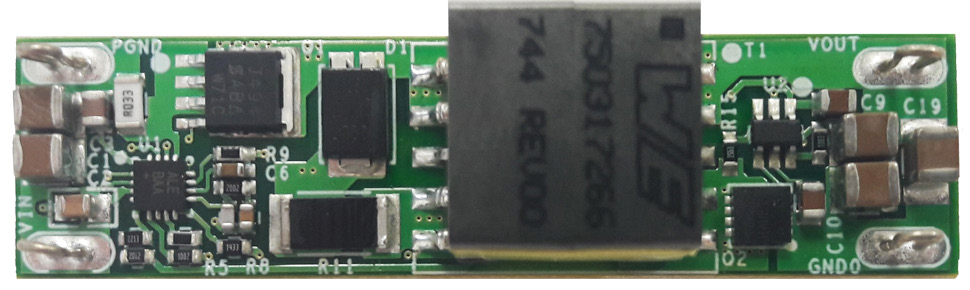

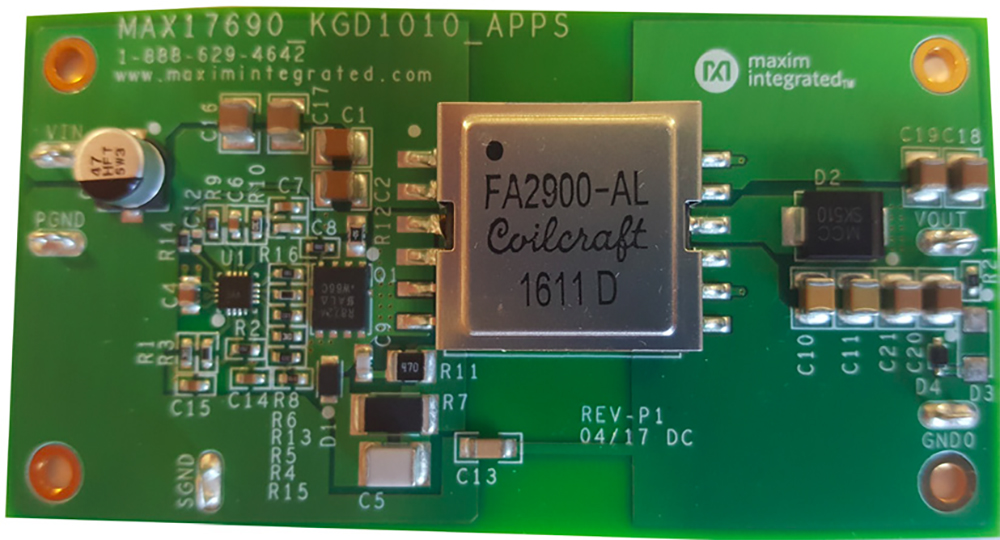

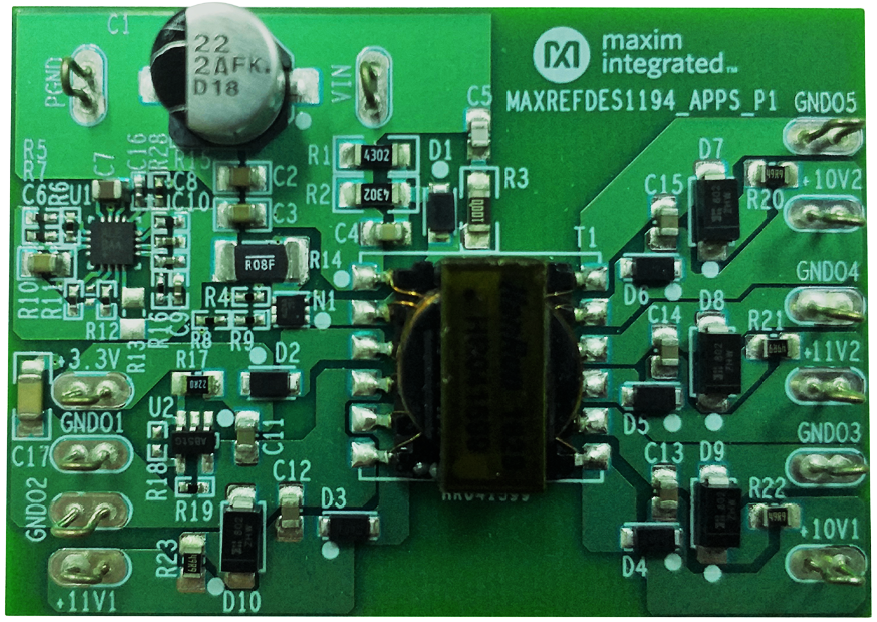

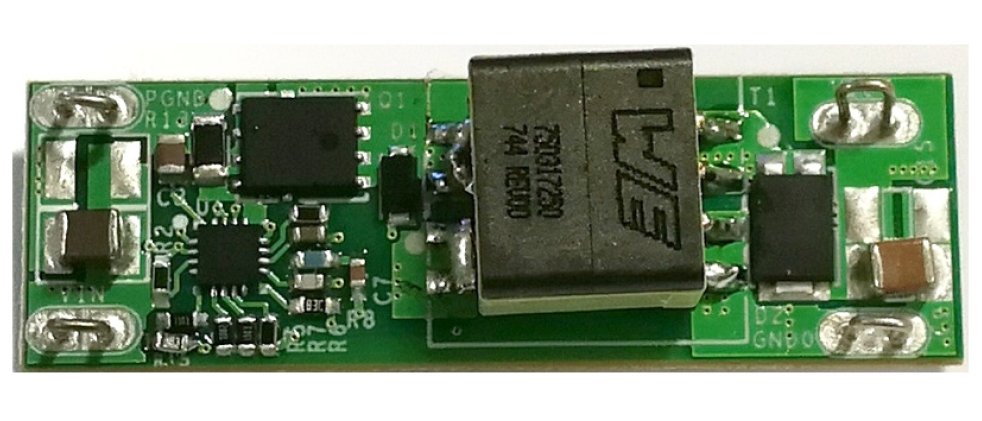

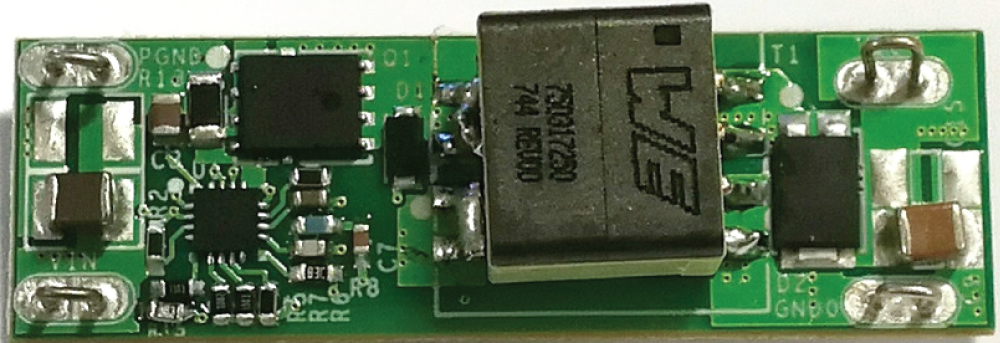

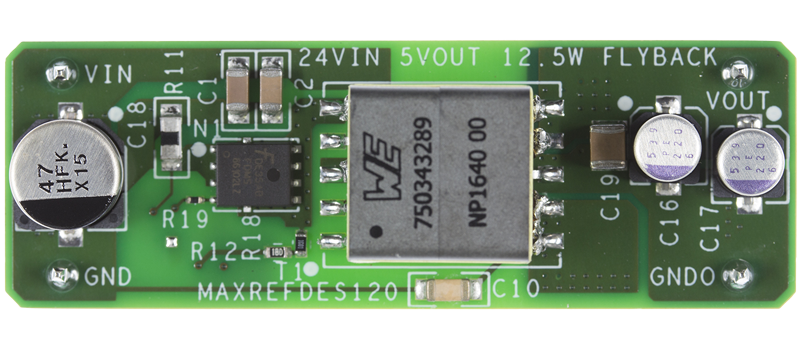

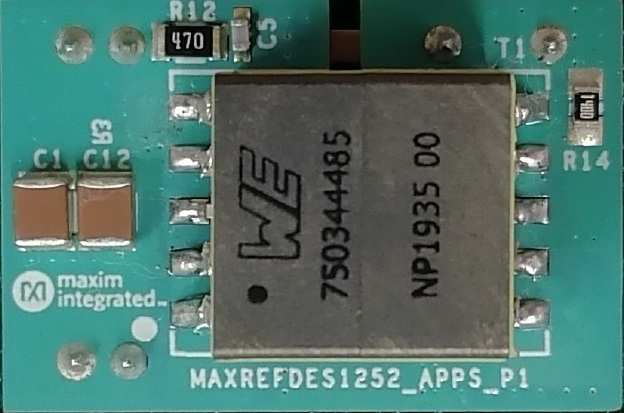

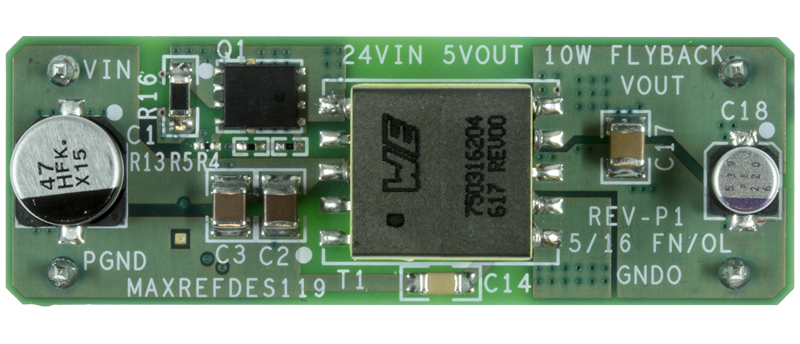

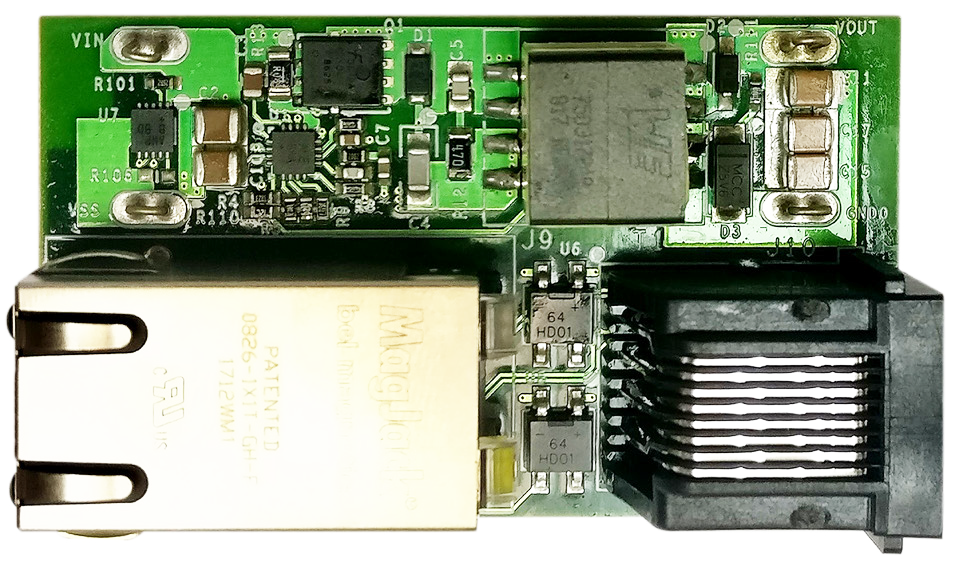

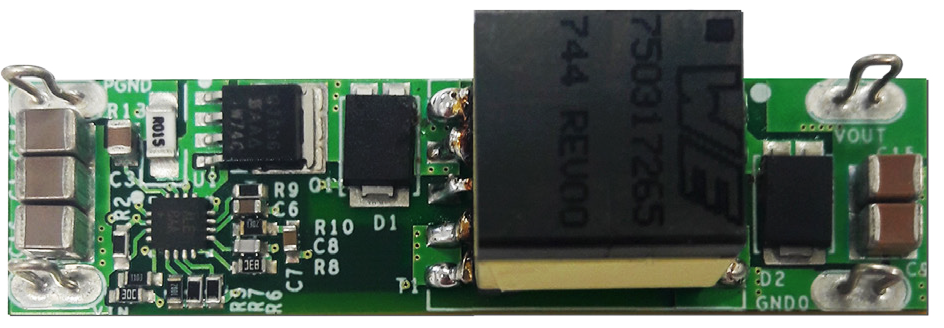

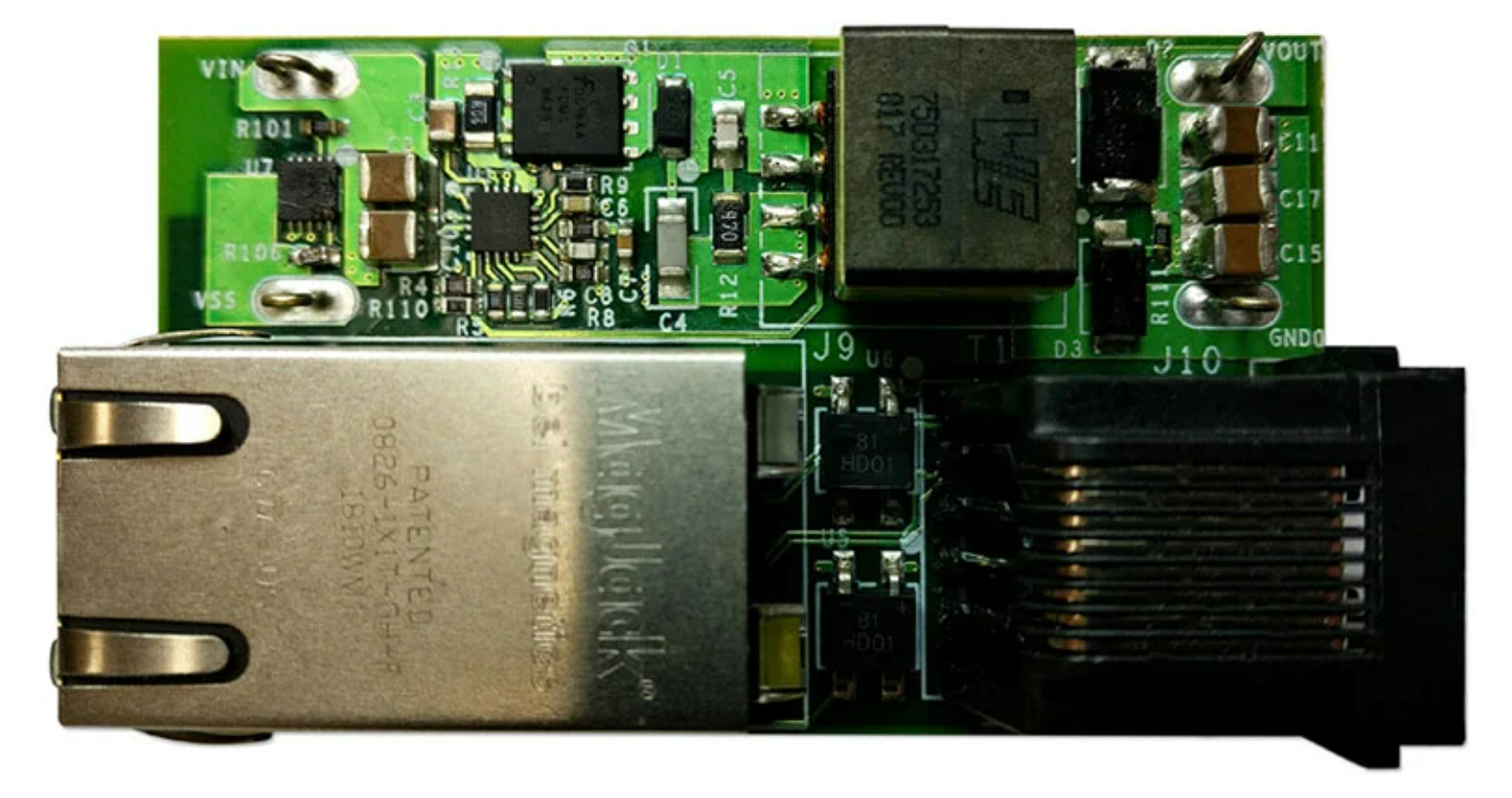

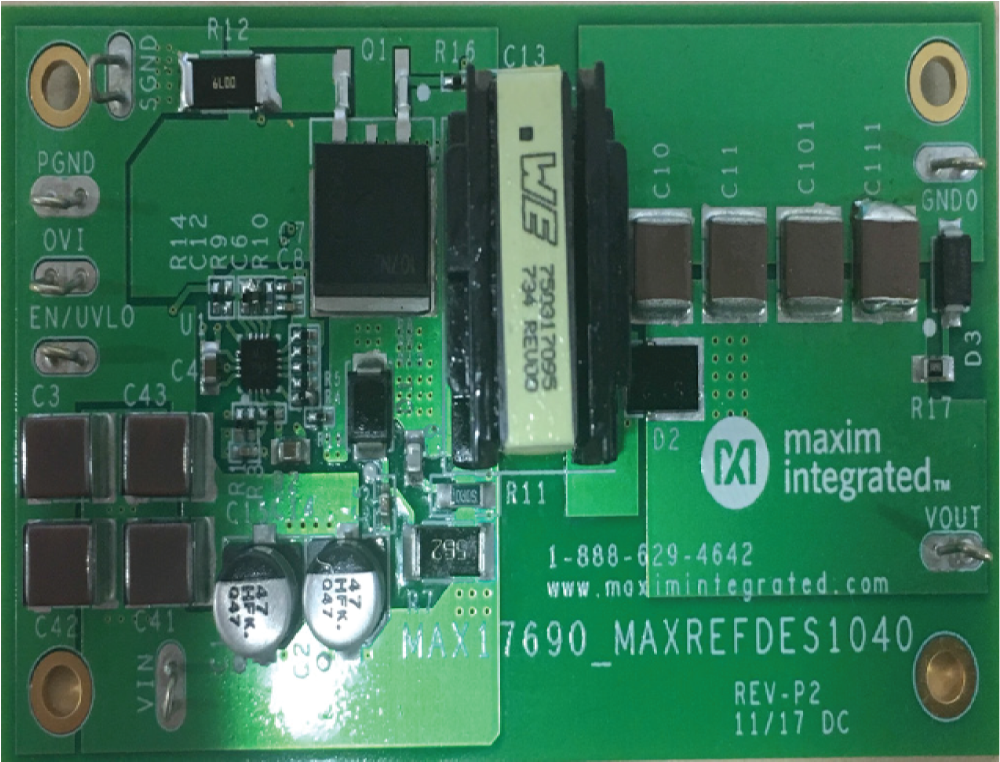

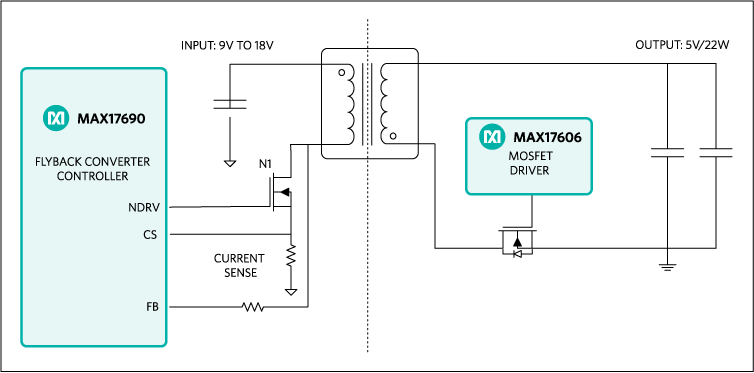

リファレンス・デザイン (38)
