MAX17596

ピーク電流モードコントローラ、フライバックおよびブーストレギュレータ用

すべて表示 showmore-icon

小型、高コスト効率、高い柔軟性を備えた絶縁型/非絶縁型電源を実現

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$1.16
特長
  • 設定可能なスイッチング周波数によって磁気およびフィルタ部品の最適化を可能にして、小型で高コスト効率の優れた絶縁/非絶縁型電源を実現
    • 設定可能なスイッチング周波数:100kHz~1MHz (同期オプション付き)
    • ピーク電流モード制御によって優れた過渡応答を提供
      • オフライン(ユニバーサル入力AC)およびテレコム(36V~72V)フライバックコントローラ(MAX17595)
      • DC-DC (4.5V~36V)フライバックコントローラ(MAX17596)
      • 非同期(4.5V~36V)ブーストPWMコントローラ(MAX17597)
    • TQFNパッケージ(3mm x 3mm)
  • 設定可能な周波数ディザリングによって低EMIスペクトラム拡散動作を実現
  • 内蔵保護機能によってシステムの信頼性を向上
    • 外付け電流検出抵抗で調整可能な電流制限
    • 高速サイクル単位のピーク電流制限
    • ヒカップモード短絡保護
    • 過熱保護
    • 設定可能なソフトスタートおよびスロープ補償
    • 入力過電圧保護

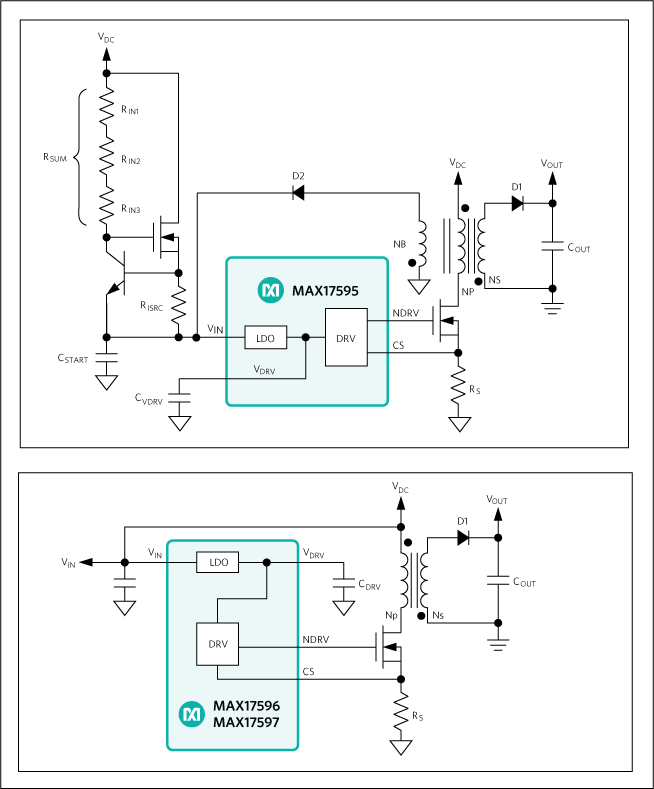

製品概要
show more Icon

MAX17595/MAX17596/MAX17597は、広入力電圧フライバックおよびブーストレギュレータの設計用ピーク電流モードコントローラのファミリです。MAX17595は、ユニバーサル入力AC-DCコンバータおよびテレコムDC-DC (36V~72V入力範囲)電源用に最適化された入力スレッショルドを提供します。MAX17596/MAX17597は、低電圧DC-DCアプリケーション(4.5V~36V)に最適な入力スレッショルドを提供します。MAX17597はブーストコンバータを実装しています。3つのコントローラはいずれも、外付けのnチャネルMOSFET用のゲートドライバを内蔵しています。
MAX17595/MAX17596/MAX17597は、1%の高精度リファレンスを備えたエラーアンプを内蔵しており、外部リファレンスが不要です。スイッチング周波数は、8%の精度で100kHz~1MHzに設定することができ、磁気およびフィルタ部品の最適化が可能なため、小型かつコスト効率に優れた電力変換を実現します。EMIの影響を受けやすいアプリケーションの場合、MAX17595/MAX17596/MAX17597ファミリは、設定可能な周波数ディザリング方式を備えているため、低EMIスペクトラム拡散動作が可能です。
ユーザーは正確に所望の入力電圧で電源を起ち上げ、入力過電圧保護を実装し、ソフトスタート時間を設定することができます。設定可能なスロープ補償方式が提供されており、ピーク電流モード制御方式の安定性が確保されます。
ヒカップモード過電流保護およびサーマルシャットダウンは、過電流および過熱フォルト状態時の消費電力を最小限に抑えるために提供されています。

アプリケーション

  • バッテリ駆動アプリケーション
  • 産業およびテレコムアプリケーション
  • ユニバーサル入力オフラインAC-DC電源
  • 広範囲DC入力フライバック/ブーストバッテリチャージャ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$1.16

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX17596ATE+
  • HTML
  • HTML
MAX17596ATE+T
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

10 11, 2013

- 1345

ASSEMBLY

MAX17596ATE+

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

10 11, 2013

- 1345

arrow down

ASSEMBLY

MAX17596ATE+

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 4

MAX17597FBEVKIT

MAX17597フライバック構成の評価キット

zoom

MAX17597FBEVKIT

MAX17597フライバック構成の評価キット

MAX17597フライバック構成の評価キット

機能と利点

  • 入力範囲:18V~36V
  • 絶縁型出力:24V DC (20W)
  • サイクル単位の電流制限
  • 抵抗で設定可能なUVLO/OVIスレッショルド
  • 低コストのフライバック設計
  • ガルバニック絶縁:最大1500VRMS
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品の詳細

MAX17597の評価キット(EVキット)は、絶縁型20WフライバックDC-DCコンバータを実証する完全実装および試験済み回路基板です。この回路は、エクスポーズドパッドを備えた16ピンTQFNパッケージのデバイスのピーク電流モードコントローラを使用します。このEVキットは、ICのサイクル単位の電流制限、ソフトスタート、およびEN/UVLO機能を実証します。

このEVキット回路の出力は、絶縁型24V用に設定され、最大833mAの出力電流を供給します。EVキットは、200kHzのスイッチング周波数で動作するように設定されています。フォトカプラおよびトランスによって、入出力間に最大1500VRMSのガルバニック絶縁が可能です。

アプリケーション

  • バッテリ駆動アプリケーション
  • 産業およびテレコムアプリケーション
  • ユニバーサル入力オフラインAC-DC電源
  • 広範囲DC入力フライバック/ブーストバッテリチャージャ

MAX17597EVKIT

MAX17597の評価キット

zoom

MAX17597EVKIT

MAX17597の評価キット

MAX17597の評価キット

機能と利点

  • 入力範囲:8V~14V
  • 出力電圧:24V (1A)
  • スイッチング周波数:600kHz
  • 効率:最大95.6%
  • 低コストのブーストコンバータ設計
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品の詳細

MAX17597の評価キット(EV kit)は、ピーク電流モードコントローラのMAX17597をステップアップ(ブースト)構成で評価するための、完全実装および試験済みの表面実装回路基板です。このEVキットの出力は24Vの出力電圧に設定されており、最大1Aの電流を供給することができます。入力電圧範囲は8V~14Vです。
600kHzのスイッチング周波数で動作するブーストコンバータを使用して最大95.6%の高効率を実現し、最大24Wの出力を供給します。

アプリケーション

  • バッテリ駆動アプリケーション
  • 産業、テレコム、および車載アプリケーション
  • ユニバーサル入力オフラインAC-DC電源
  • 広範囲DC入力フライバック/ブーストバッテリチャージャ

MAX17595EVKIT

MAX17595の評価キット

zoom

MAX17595EVKIT

MAX17595の評価キット

MAX17595の評価キット

機能と利点

  • 入力範囲:85V AC~265V ACまたは120V DC~375V DC
  • 絶縁型出力電圧:15V DC (1.5A時)
  • ガルバニック絶縁:3500VRMS (max)
  • スイッチング周波数:120kHz
  • 効率:86% (max)
  • 低コストのフライバック設計
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品の詳細

MAX17595の評価キット(EVキット)は、フライバックレギュレータ用のピーク電流モードコントローラのMAX17595を備えた完全実装および試験済み回路基板です。このEVキットは、絶縁型15V DC出力電圧用に設定され、最大1.5Aの電流を供給可能です。ライン入力電圧範囲は、85V AC~265V ACまたは120V DC~375V DCです。
このEVキットは、低自己消費電流と最大86%の効率を実証します。この高い効率は、120kHzのスイッチング周波数で動作するシングルトランジスタ(MOSFET)フライバックコンバータトポロジを使用することで達成されます。表面実装型トランスは、三次巻線を備え、起動後のICに給電します。フォトカプラは、トランスとともに最大3500VRMSのガルバニック絶縁を提供します。
警告:このEVキットは高電圧で動作するように設計されています。このEVキットとこれに接続される機器には危険電圧が存在します。このEVキットまたはこれに接続される電源に電源投入するユーザーは、高電圧電気機器の取扱いに適した安全手順に注意して従う必要があります。
重大な障害状態や故障状態の場合は、このEVキットは大量の電力を消費する場合があります。その結果、構成部品または構成部品の破片が高速で飛び散る恐れがあります。人体への傷害のおそれを回避するため、このEVキットを注意して取り扱ってください。

アプリケーション

  • バッテリ駆動アプリケーション
  • 産業、テレコム、および車載アプリケーション
  • ユニバーサル入力オフラインAC-DC電源
  • 広範囲DC入力フライバック/ブーストバッテリチャージャ

MAX17596EVKIT

MAX17596の評価キット

zoom

MAX17596EVKIT

MAX17596の評価キット

MAX17596の評価キット

機能と利点

  • 入力範囲:18V~36V
  • 絶縁出力:24V DC (20W時)
  • サイクル単位の電流制限
  • 抵抗で設定可能なUVLO/OVIスレッショルド
  • 低コストフライバック設計
  • ガルバニック絶縁:最大1500VRMS
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品の詳細

MAX17596の評価キット(EVキット)は、絶縁型20WフライバックDC-DCコンバータを実証する完全実装および試験済み回路基板です。この回路は、エクスポーズドパッド付き16ピンTQFNパッケージデバイスのピーク電流モードコントローラを使用します。このEVキットは、ICのサイクル単位の電流制限、ソフトスタート、およびEN/UVLO機能を実証します。

このEVキット回路の出力は、絶縁+24V用に設定され、最大833mAの出力電流を供給します。このEVキットは、200kHzのスイッチング周波数で動作するように設定されています。フォトカプラとトランスの組み合わせにより、入力と出力間に最大1500VRMSのガルバニック絶縁を提供します。

アプリケーション

  • バッテリ駆動アプリケーション
  • 産業およびテレコムアプリケーション
  • ユニバーサル入力オフラインAC-DC電源
  • 広範囲DC入力フライバック/ブーストバッテリチャージャ
ツールおよびシミュレーション

ツールおよびシミュレーション 2

リファレンス・デザイン

リファレンス・デザイン 10

MAXREFDES1247

Miniature 12W DC-DC Flyback Converter Design Tutorial

zoomopens a dialog

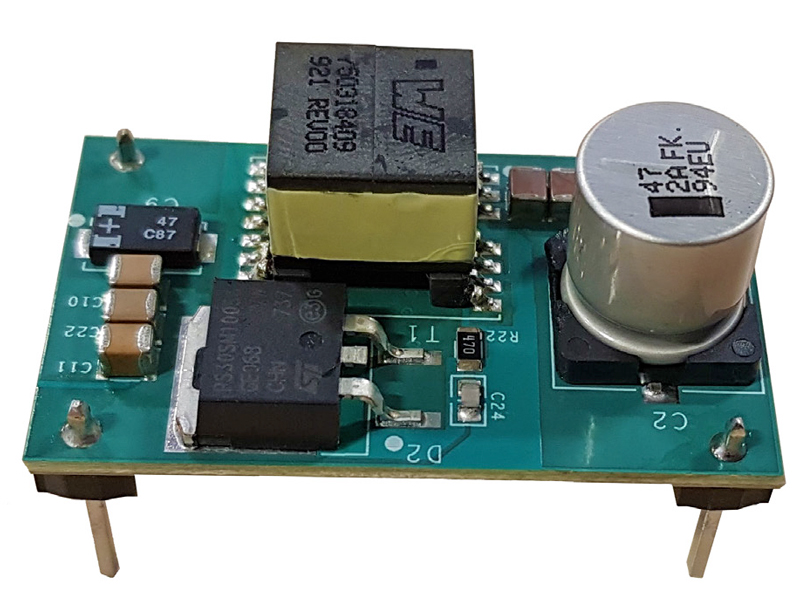

MAXREFDES1247

Miniature 12W DC-DC Flyback Converter Design Tutorial

Miniature 12W DC-DC Flyback Converter Design Tutorial

機能と利点

  • Miniature Design Optimized for Small Size
  • 17V to 60V Input Range
  • Isolated Output of 12V DC at 12W
  • Cycle-by-Cycle Current Limit
  • Resistor-Programmable UVLO/OVI Threshold
  • Low-Cost DCM Flyback Design
  • Galvanic Isolation Up to 1500VRMS
  • Proven PCB Layout
  • Fully Assembled and Tested
  • `
詳細なリファレンス・デザインを表示 external link

使用製品 1

設計および組み込みツール

pdf icon

ZIP

1.13 M

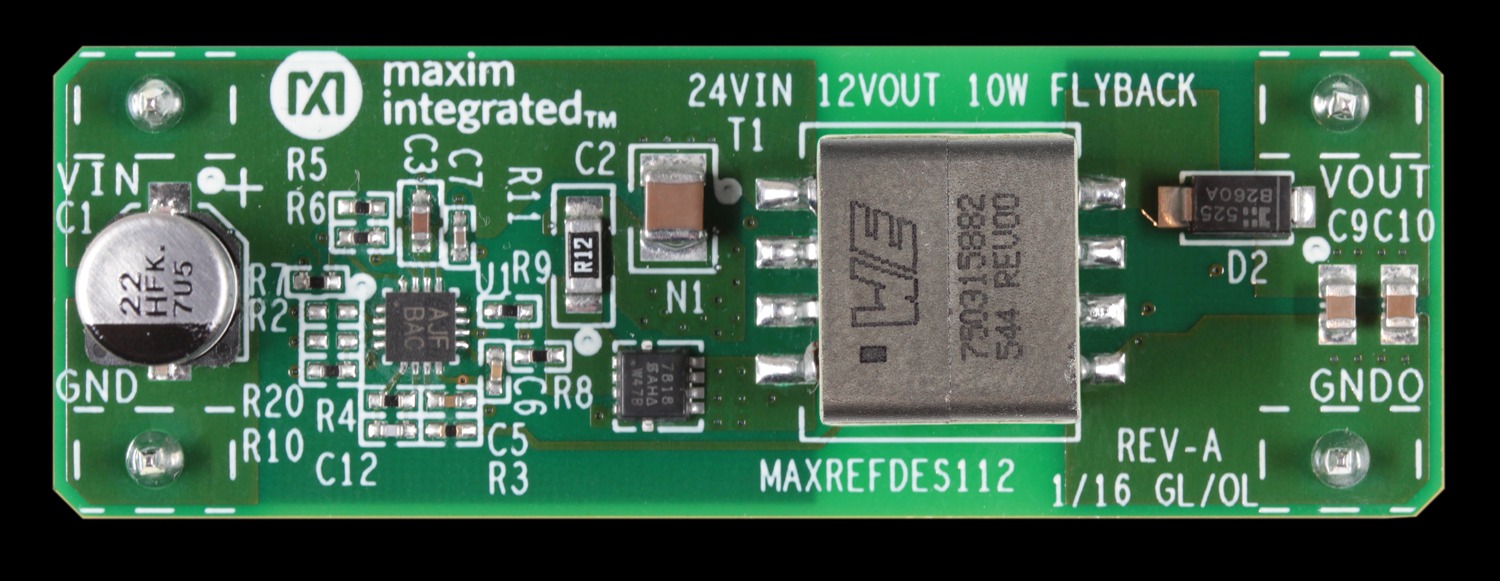

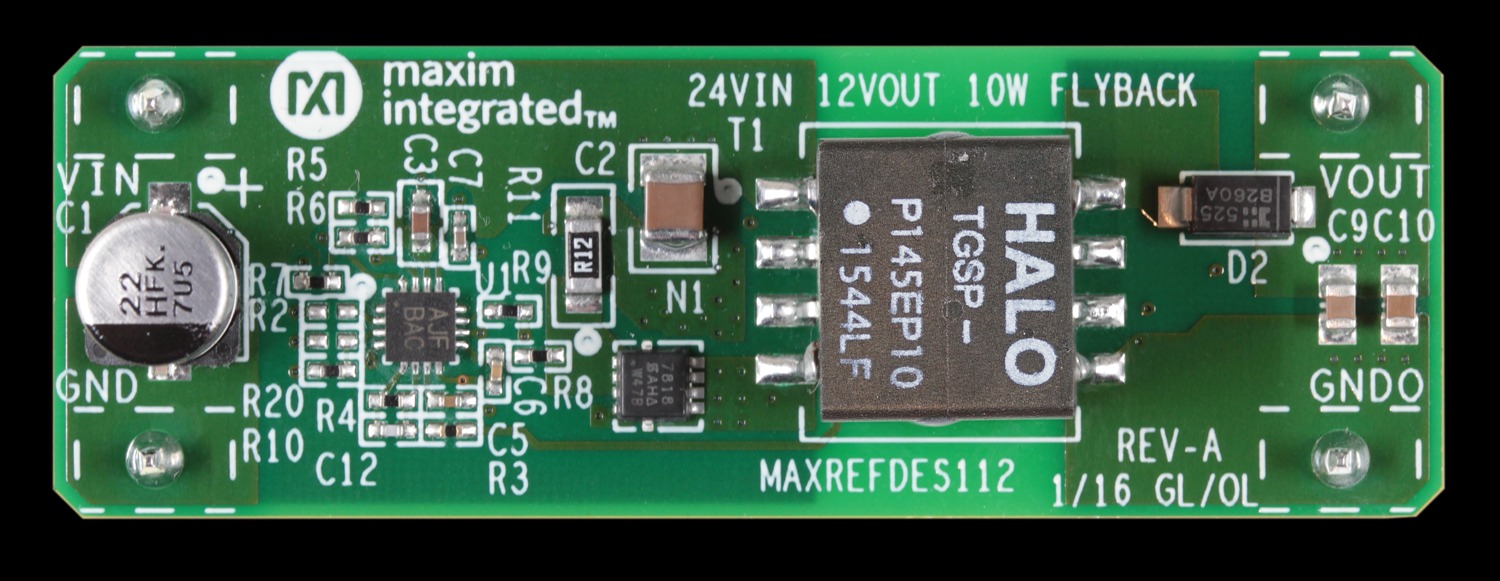

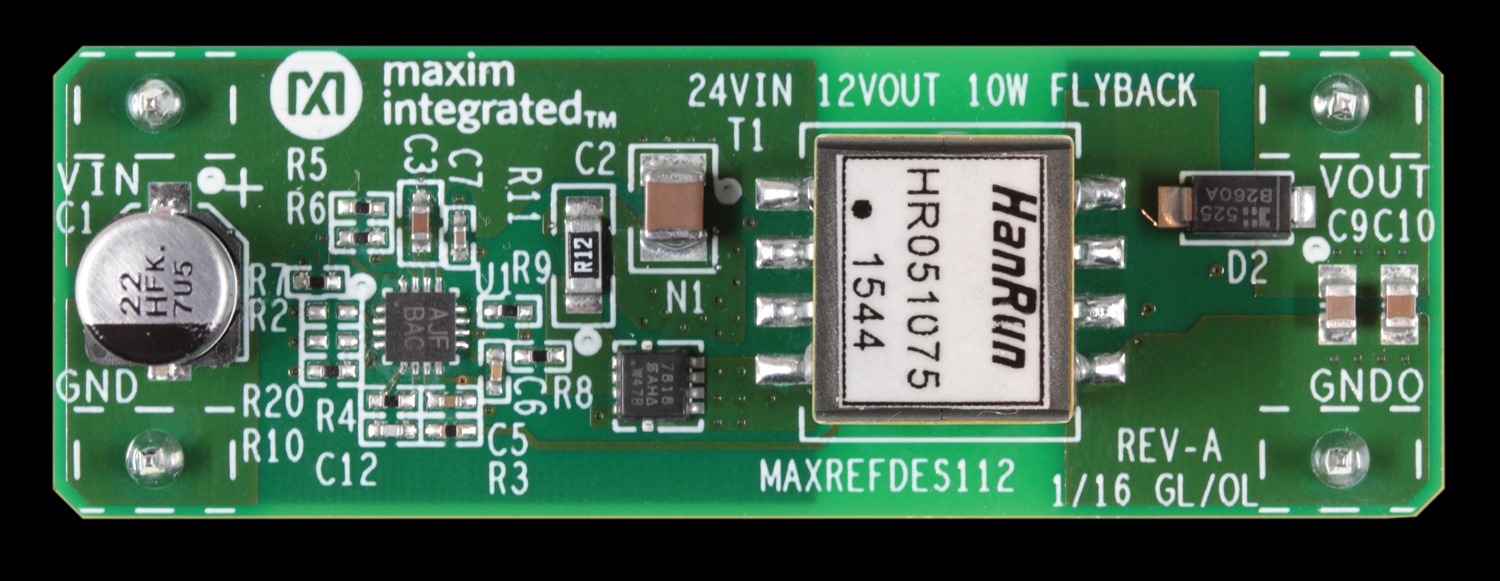

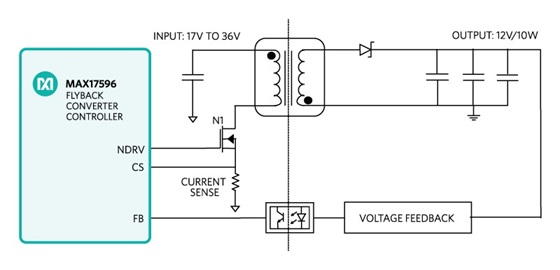

MAXREFDES112

Isolated 24V to 12V 10W Flyback Power Supply

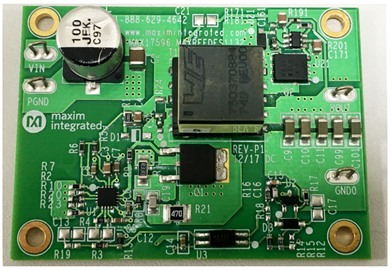

maxrefdes1132 figure 1

2W DC-DC Flyback Converter Using MAX17596

zoomopens a dialog

MAXREFDES1132

2W DC-DC Flyback Converter Using MAX17596

2W DC-DC Flyback Converter Using MAX17596

機能と利点

  • Programmable Switching Frequency Allows Optimization of the Magnetic and Filter Components, Resulting in Compact, Cost-Effective, Efficient Isolated/Nonisolated Power Supplies
  • 100kHz to 1MHz Programmable Switching Frequency with Optional Synchronization
  • Peak Current Mode Control Provides Excellent Transient Response
  • Programmable Frequency Dithering Enables Low EMI Spread-Spectrum Operation
  • Integrated Protection Features Enhance System Reliability
  • Adjustable Current Limit with External Current-Sense Resistor
  • Fast Cycle-By-Cycle Peak Current Limiting Hiccup-Mode Short-Circuit Protection
  • Overtemperature Protection
  • Programmable Soft-Start and Slope Compensation
  • Input Overvoltage Protection
詳細なリファレンス・デザインを表示 external link

使用製品 1

設計および組み込みツール

pdf icon

ZIP

2.61 M

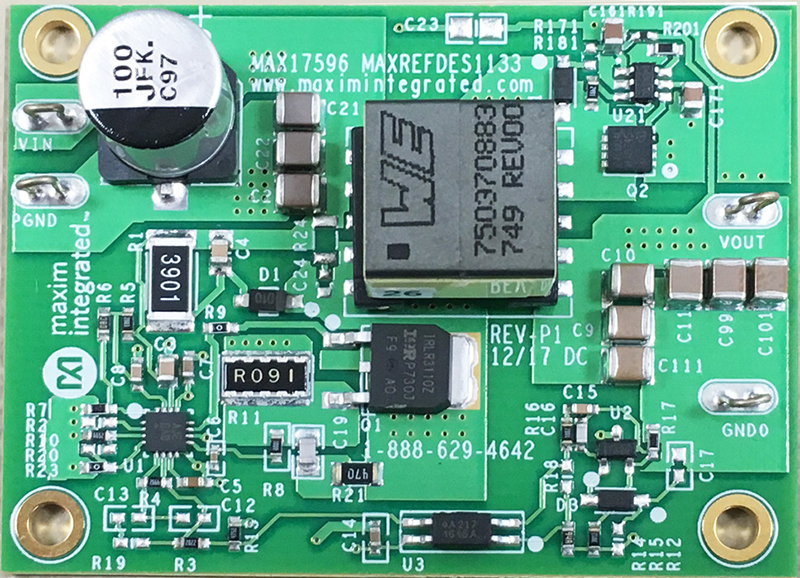

MAXREFDES1133

7.5W DC-DC Flyback Converter Using MAX17596

zoomopens a dialog

MAXREFDES1133

7.5W DC-DC Flyback Converter Using MAX17596

7.5W DC-DC Flyback Converter Using MAX17596

機能と利点

  • Programmable Switching Frequency Allows Optimization of the Magnetic and Filter Components, Resulting in Compact, Cost-Effective, Efficient Isolated/Nonisolated Power Supplies
  • 100kHz to 1MHz Programmable Switching Frequency with Optional Synchronization
  • Peak Current Mode Control Provides Excellent Transient Response
  • Programmable Frequency Dithering Enables Low EMI Spread-Spectrum Operation
  • Integrated Protection Features Enhance System Reliability
  • Adjustable Current Limit with External Current-Sense Resistor
  • Fast Cycle-By-Cycle Peak Current Limiting Hiccup-Mode Short-Circuit Protection
  • Overtemperature Protection
  • Programmable Soft-Start and Slope Compensation
  • Input Overvoltage Protection
詳細なリファレンス・デザインを表示 external link

使用製品 1

設計および組み込みツール

pdf icon

ZIP

1.84 M

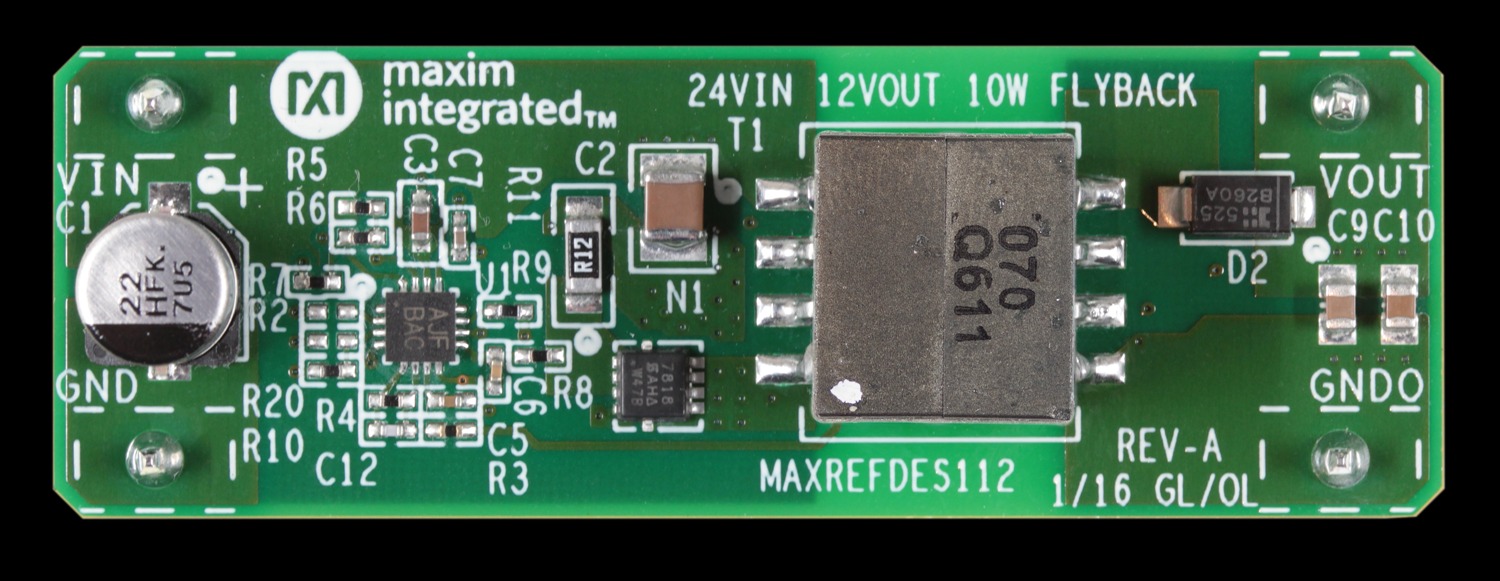

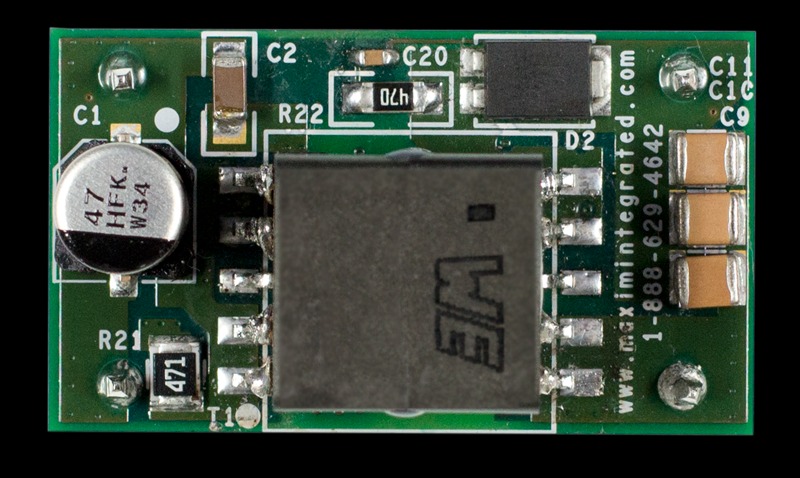

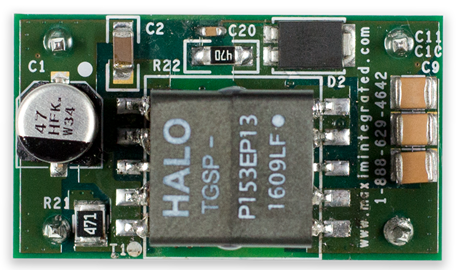

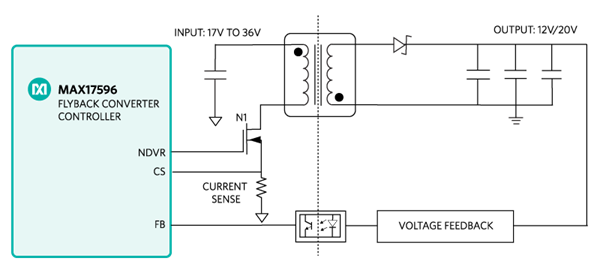

MAXREFDES113

Isolated 24V to 12V 20W Power Supply

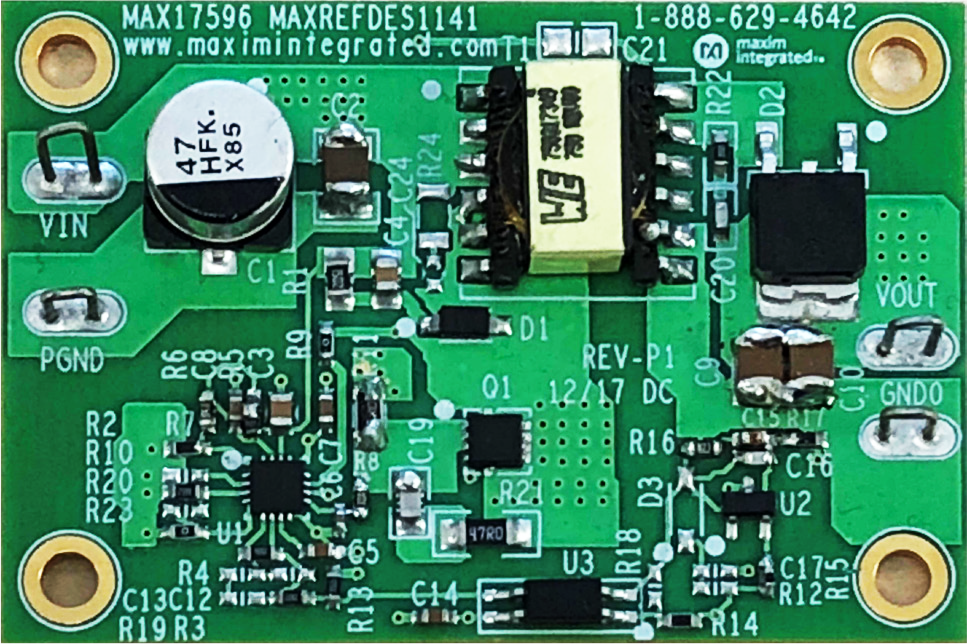

MAXREFDES1141 Hardware

2.4W DC-DC Flyback Converter Using the MAX17596

zoomopens a dialog

MAXREFDES1141

2.4W DC-DC Flyback Converter Using the MAX17596

2.4W DC-DC Flyback Converter Using the MAX17596

機能と利点

  • Programmable Switching Frequency Allows Optimization of the Magnetic and Filter Components, Resulting in Compact, Cost-Effective, Efficient Isolated/Nonisolated Power Supplies
  • 100kHz to 1MHz Programmable Switching Frequency with Optional Synchronization
  • Peak Current Mode Control Provides Excellent Transient Response
  • Programmable Frequency Dithering Enables Low EMI Spread-Spectrum Operation
  • Integrated Protection Features Enhance System Reliability
  • Adjustable Current Limit with External Current-Sense Resistor
  • Fast Cycle-By-Cycle Peak Current Limiting
  • Overtemperature Protection
  • Programmable Soft-Start and Slope Compensation
  • Input Overvoltage Protection
詳細なリファレンス・デザインを表示 external link

使用製品 1

設計および組み込みツール

pdf icon

ZIP

2.27 M

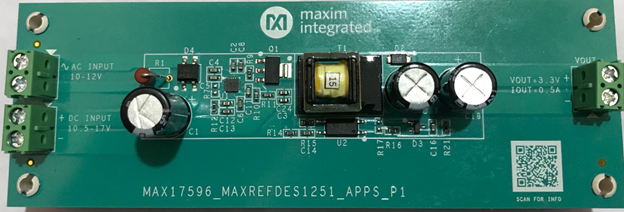

MAXREFDES1251

MAXREFDES1251: Single Output Flyback Converter Using MAX17596

zoomopens a dialog

MAXREFDES1251

MAXREFDES1251: Single Output Flyback Converter Using MAX17596

MAXREFDES1251: Single Output Flyback Converter Using MAX17596

機能と利点

  • Programmable Switching Frequency Allows Optimization of the Magnetic and Filter Components, Resulting in Compact, Cost-Effective, Efficient Isolated/Nonisolated Power Supplies
  • 100kHz to 1MHz Programmable Switching Frequency with Optional Synchronization
  • Peak Current Mode Control Provides Excellent Transient Response
  • Programmable Frequency Dithering Enables Low EMI Spread-Spectrum Operation
  • Integrated Protection Features Enhance System Reliability
  • Adjustable Current Limit with External Current-Sense Resistor
  • Fast Cycle-By-Cycle Peak Current Limiting Hiccup-Mode Short-Circuit Protection
  • Overtemperature Protection
  • Programmable Soft-Start and Slope Compensation
  • Input Overvoltage Protection
詳細なリファレンス・デザインを表示 external link

使用製品 1

設計および組み込みツール

pdf icon

ZIP

931.42 K

maxrefdes1227

Miniature 24W, 12V DC-DC Flyback Converter Using MAX17596

zoomopens a dialog

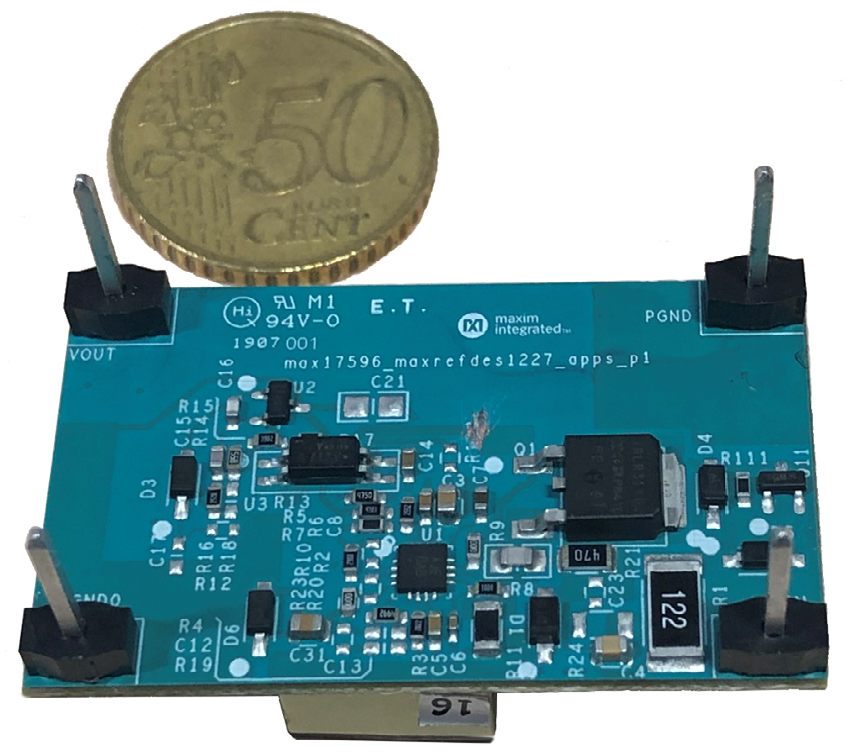

MAXREFDES1227

Miniature 24W, 12V DC-DC Flyback Converter Using MAX17596

Miniature 24W, 12V DC-DC Flyback Converter Using MAX17596

機能と利点

  • Miniature Design Optimized for Small Size
  • 17V to 60V Input Range
  • Isolated Output of 12V DC at 24W
  • Cycle-by-Cycle Current Limit
  • Resistor Programmable UVLO/OVI Threshold
  • Low-Cost DCM Flyback Design
  • Galvanic Isolation up to 1500VRMS
  • Proven PCB Layout
  • Fully Assembled and Tested
詳細なリファレンス・デザインを表示 external link

使用製品 1

MAXREFDES1085

Miniature 24W DC-DC Flyback Converter Using the MAX17596

zoomopens a dialog

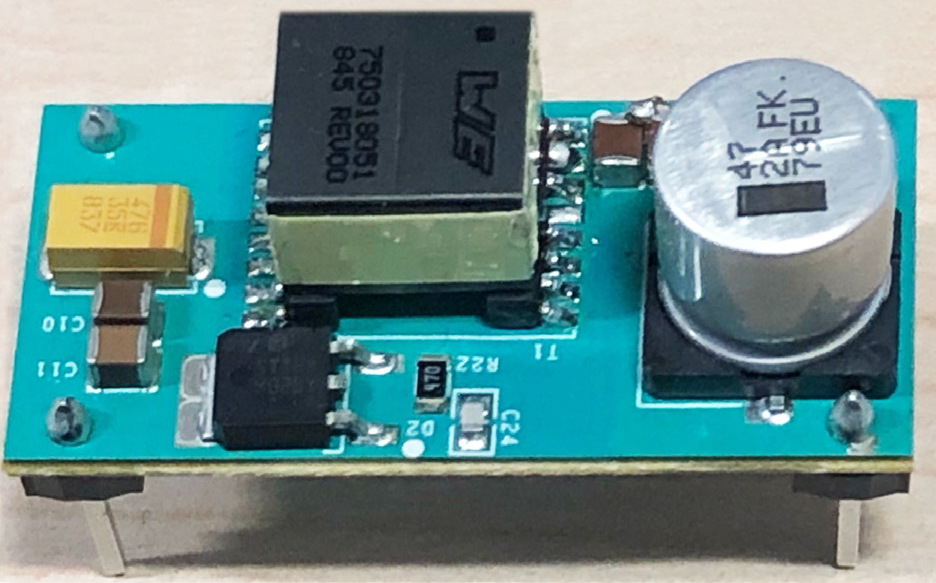

MAXREFDES1085

Miniature 24W DC-DC Flyback Converter Using the MAX17596

Miniature 24W DC-DC Flyback Converter Using the MAX17596

機能と利点

  • Miniature design optimized for small size
  • 17V to 60V Input Range
  • Isolated Output of 24V DC at 24W
  • Cycle-by-Cycle Current Limit
  • Resistor Programmable UVLO/OVI Threshold
  • Low-Cost DCM Flyback Design
  • Galvanic Isolation Up to 1500VRMS
  • Proven PCB Layout
  • Fully Assembled and Tested
詳細なリファレンス・デザインを表示 external link

使用製品 1

設計および組み込みツール

pdf icon

ZIP

1.15 M

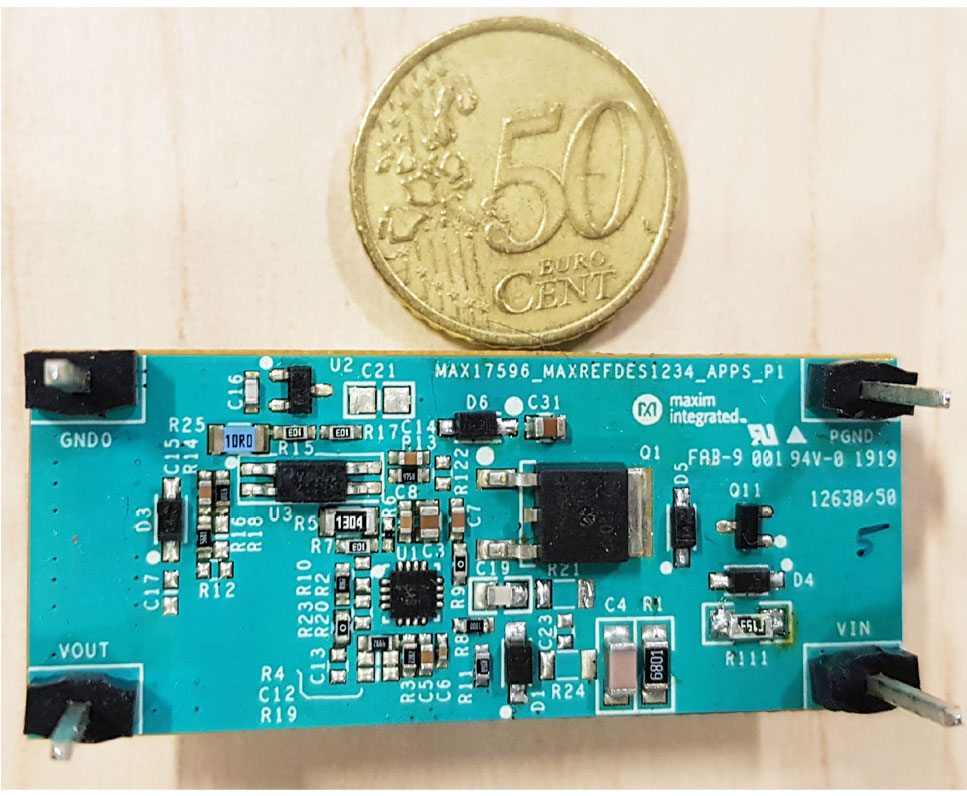

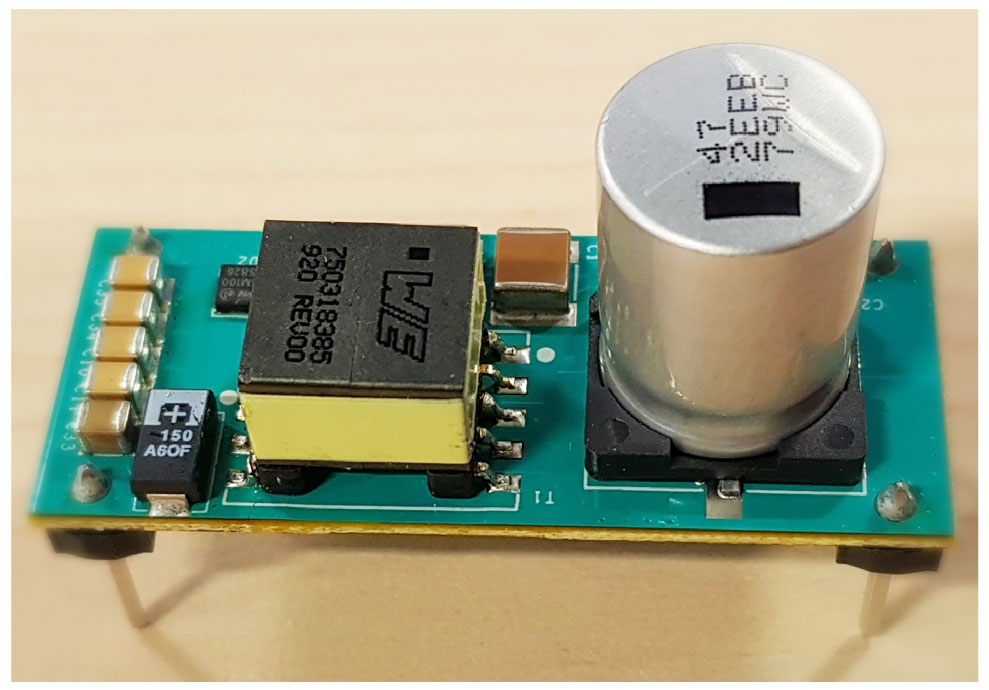

MAXREFDES1234 Hardware – Top

Miniature 5W DC-DC Flyback Converter Using the MAX17596

zoomopens a dialog

MAXREFDES1234

Miniature 5W DC-DC Flyback Converter Using the MAX17596

Miniature 5W DC-DC Flyback Converter Using the MAX17596

機能と利点

  • Miniature Design Optimized for Small Size
  • 24V to 160V Input Range
  • Isolated Output of 5V DC at 5W
  • Cycle-by-Cycle Current Limit
  • Resistor-Programmable UVLO/OVI Threshold
  • Low-Cost DCM Flyback Design
  • Galvanic Isolation Up to 1500VRMS
  • Proven PCB Layout
  • Fully Assembled and Tested
詳細なリファレンス・デザインを表示 external link

使用製品 1

設計および組み込みツール

pdf icon

ZIP

1.93 M
