MAX17606
2次側同期整流MOSFETドライバ、フライバックコンバータ用
ハイパワー、絶縁型DC-DCフライバックに最適な、小型フォームファクタ、高電流2次側ドライバ
トップへ
メニュー
閉じる
製品概要
機能と利点
- 広い入力範囲：4.5V～36V
- ピークソース/シンクゲート駆動電流：2A/4A
- 断続コンダクションモード(DCM)、境界コンダクションモード(BCM)に適合
- 低自己消費電流：320µA (typ)
- 設定可能なターンオフトリップポイント
- 設定可能な最小オフ時間によってDCMリンギングに対処
- サーマルシャットダウン保護
- 6ピンSOT-23パッケージ
製品概要
MAX17606は、2次側同期整流ドライバおよびコントローラで、断続コンダクションモード(DCM)または境界コンダクションモード(BCM)で動作する絶縁型フライバックトポロジー専用に設計されています。2次側ダイオードをMOSFETに置き換えることによって、このデバイスは効率を向上させ熱管理を簡素化します。デバイスのVDRVは7Vのため、フライバック同期整流に使用されるロジックレベルMOSFETと標準MOSFETの両方のスイッチングに最適です。36Vの入力電圧によって、2次側MOSFETの出力電圧または整流されたドレイン電圧による駆動が可能です。設定可能な最小オンおよびオフ時間は、トランスの寄生素子関連リンギングに堅牢な形で対処するために必要な柔軟性を提供します。MAX17606は2A/4Aのソース/シンク電流を備えているため、高速ゲート遷移時間の低RDS(on)パワーMOSFETの駆動に最適です。
アプリケーション
- 高効率絶縁型フライバックコンバータ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
評価キット (1)
MAX17606SFBEVKIT
MAX17606の評価キット
MAX17606SFBEVKIT
MAX17606の評価キット(EVキット)は、絶縁型15W同期整流フライバックDC-DCコンバータを実証する完全実装および試験済みの回路基板です。この回路は、6ピンSOT23パッケージに実装された2次側同期整流ドライバのMAX17606、および16ピンTQFNパッケージに実装されたピーク電流モードフライバックコントローラのMAX17597を使用しています。
EVキットの回路は絶縁型+5V出力電圧を提供するように設定されており、最大3Aの出力電流を供給します。このEVキットは、200kHzのスイッチング周波数で動作するように設定されています。フォトカプラとトランスによって、入力と出力の間に最大1875VRMSのガルバニック絶縁が提供されます。
アプリケーション
- 高効率絶縁型フライバックコンバータ
機能と利点
- DC入力範囲：18V～36V
- 絶縁型出力：+5V DC、3A
- 小型設計と高いスイッチング周波数：200kHz
- ピーク効率：90%
- 低コストフライバック設計
- ガルバニック絶縁：最大1875VRMS
- 実証済みPCBレイアウト
- 完全実装および試験済み
参考資料
Document Type
リファレンス・デザイン (24)
MAXREFDES1095
Miniature, 12V/500mA, Synchronous, No-Opto Flyback DC-DC Converter with 92.8% Efficiency Using MAX17690 and MAX17606
MAXREFDES1089
Miniature, 12V/250mA, Synchronous, No-Opto Flyback DC-DC Converter with 91.7% Efficiency Using MAX17690 and MAX17606
MAXREFDES138
No-Opto Isolated, PoE, 48V to 12V, 12W Flyback Power Supply
MAXREFDES1191
15W 5V Offline Flyback Converter Using the MAX17595
MAXREFDES1093
Miniature, 5V/1A, Synchronous, No-Opto Flyback DC-DC Converter with 92% Efficiency Using MAX17690 and MAX17606
MAXREFDES1094
Miniature, 12V/500mA, Synchronous, No-Opto Flyback DC-DC Converter with 91.9% Efficiency Using MAX17690 and MAX17606
MAXREFDES1187
7.5W 5V Offline Flyback Converter Using the MAX17595
MAXREFDES1183
3.5W 5V Offline Flyback Converter Using MAX17595
MAXREFDES1092
Miniature, 5V/1A, Synchronous, No-Opto Flyback DC-DC Converter with 91.5% Efficiency
MAXREFDES1088
Miniature, 12V/250mA, Synchronous, No-Opto Flyback DC-DC Converter with 91.9% Efficiency Using MAX17690 and MAX17606
MAXREFDES1086
Miniature, 5V/500mA, Synchronous, No-Opto Flyback DC-DC Converter with 91.4% Efficiency
MAXREFDES119
Isolated 24V to 5V, 9W No-Opto Flyback Power Supply
MAXREFDES1087
Miniature, 5V/500mA, Synchronous, No-Opto Flyback DC-DC Converter with 91.4% Efficiency
MAXREFDES124
Isolated 12V to 5.5V 22W No-Opto Flyback Power Supply
MAXREFDES120
Isolated 24V to 5V–12.5W No-Opto Flyback Power Supply
MAXREFDES128
No-Opto Isolated, PoE, 48V to 5V, 12.5W Flyback Power Supply
MAXREFDES1149
12V/1A, Synchronous, No-Opto Isolated PoE DC-DC Converter Using MAX17690, MAX17606, MAX5969A
MAXREFDES1002
6W, Synchronous No-Opto Flyback DC-DC Converter
MAXREFDES1176
PoE Powered Device and Synchronous 5V/1.4A No-Opto Flyback DC-DC Converter Using the MAX17690, MAX17606, and MAX5969B
MAXREFDES1106
Miniature, 12V/1A, Synchronous, No-Opto Flyback DC-DC Converter with 92% Efficiency Using MAX17690 and MAX17606
MAXREFDES1178
PoE Powered Device and Synchronous 12V/600mA No-Opto Flyback DC-DC Converter Using the MAX17690, MAX17606, and MAX5969B
MAXREFDES1104
MAXREFDES1104: Miniature, 5V/2A, Synchronous, No-Opto Flyback DC-DC Converter with 90% Efficiency Using MAX17690 and MAX17606

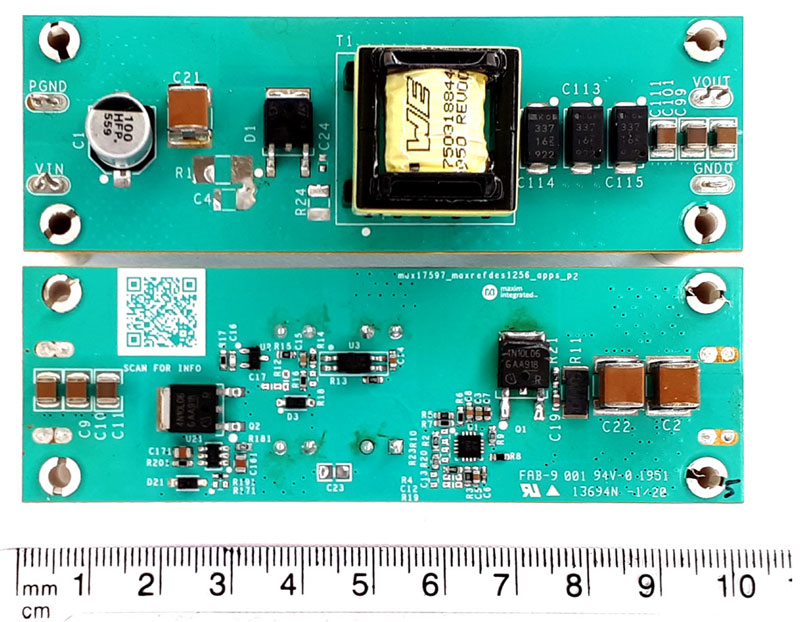

MAXREFDES1256
49W DC-DC Flyback Converter Using MAX17597
MAXREFDES1148
MAXREFDES1148: 5V/2.5A, Synchronous, No-Opto Isolated PoE DC-DC Converter Using MAX17690, MAX17606, MAX5969A
MAXREFDES1095
Miniature, 12V/500mA, Synchronous, No-Opto Flyback DC-DC Converter with 92.8% Efficiency Using MAX17690 and MAX17606
MAXREFDES1095
Miniature, 12V/500mA, Synchronous, No-Opto Flyback DC-DC Converter with 92.8% Efficiency Using MAX17690 and MAX17606機能と利点
- 4.5V to 60V Input Voltage Range
- Programmable Switching Frequency from 50kHz to 250kHz
- Programmable Input Enable/UVLO Feature
- Programmable Input Overvoltage Protection
- Adjustable Soft-Start
- 2A/4A Peak Source/Sink Gate Drive Capability
- Hiccup Mode Short-Circuit Protection
- Fast Cycle-by-Cycle Peak Current Limit
- Thermal Shutdown Protection
- Space-Saving, 16-Pin, 3mm × 3mm TQFN Package
- -40°C to +125°C Operating Temperature Range
MAXREFDES1089
Miniature, 12V/250mA, Synchronous, No-Opto Flyback DC-DC Converter with 91.7% Efficiency Using MAX17690 and MAX17606
MAXREFDES1089
Miniature, 12V/250mA, Synchronous, No-Opto Flyback DC-DC Converter with 91.7% Efficiency Using MAX17690 and MAX17606
機能と利点
- 4.5V to 60V Input Voltage Range
- Programmable Switching Frequency from 50kHz to 250kHz
- Programmable Input Enable/UVLO Feature
- Programmable Input Overvoltage Protection
- Adjustable Soft-Start
- 2A/4A Peak Source/Sink Gate Drive Capability
- Hiccup Mode Short-Circuit Protection
- Fast Cycle-by-Cycle Peak Current Limit
- Thermal Shutdown Protection
- Space-Saving, 16-Pin, 3mm x 3mm TQFN Package
- -40°C to +125°C Operating Temperature Range
MAXREFDES138
No-Opto Isolated, PoE, 48V to 12V, 12W Flyback Power Supply
MAXREFDES138
No-Opto Isolated, PoE, 48V to 12V, 12W Flyback Power Supply機能と利点
- 36V to 57V input voltage
- Compact and flexible
- Minimal external components
- Robust operation in adverse environments
- 12.5W output capacity
- ±3% output accuracy
MAXREFDES1191
15W 5V Offline Flyback Converter Using the MAX17595
MAXREFDES1191
15W 5V Offline Flyback Converter Using the MAX17595
機能と利点
- Programmable Switching Frequency Allows Optimization of the Magnetic and Filter Components, Resulting in Compact, Cost-Effective, Efficient Isolated/Nonisolated Power Supplies
- 100kHz to 1MHz Programmable Switching Frequency with Optional Synchronization
- Peak Current Mode Control Provides Excellent Transient Response—Offline (Universal Input AC) and Telecom (36V to 72V) Flyback Controller
- Programmable Frequency Dithering Enables Low EMI Spread-Spectrum Operation
- Integrated Protection Features Enhance System Reliability
- Adjustable Current Limit with External Current Sense Resistor
- Fast Cycle-By-Cycle Peak Current Limiting Hiccup-Mode Short-Circuit Protection
- Overtemperature Protection
- Programmable Soft-Start and Slope Compensation
- Input Overvoltage Protection
MAXREFDES1093
Miniature, 5V/1A, Synchronous, No-Opto Flyback DC-DC Converter with 92% Efficiency Using MAX17690 and MAX17606
MAXREFDES1093
Miniature, 5V/1A, Synchronous, No-Opto Flyback DC-DC Converter with 92% Efficiency Using MAX17690 and MAX17606
機能と利点
- 4.5V to 60V Input Voltage Range
- Programmable Switching Frequency from 50kHz to 250kHz
- Programmable Input Enable/UVLO Feature
- Programmable Input Overvoltage Protection
- Adjustable Soft-Start
- 2A/4A Peak Source/Sink Gate Drive Capability
- Hiccup Mode Short-Circuit Protection
- Fast Cycle-by-Cycle Peak Current Limit
- Thermal Shutdown Protection
- Space-Saving, 16-Pin, 3mm x 3mm TQFN Package
- -40°C to +125°C Operating Temperature Range
MAXREFDES1094
Miniature, 12V/500mA, Synchronous, No-Opto Flyback DC-DC Converter with 91.9% Efficiency Using MAX17690 and MAX17606
MAXREFDES1094
Miniature, 12V/500mA, Synchronous, No-Opto Flyback DC-DC Converter with 91.9% Efficiency Using MAX17690 and MAX17606
機能と利点
- 4.5V to 60V Input Voltage Range
- Programmable Switching Frequency from 50kHz to 250kHz
- Programmable Input Enable/UVLO Feature
- Programmable Input Overvoltage Protection
- Adjustable Soft-Start
- 2A/4A Peak Source/Sink Gate Drive Capability
- Hiccup Mode Short-Circuit Protection
- Fast Cycle-by-Cycle Peak Current Limit
- Thermal Shutdown Protection
- Space-Saving, 16-Pin, 3mm x 3mm TQFN Package
- -40°C to +125°C Operating Temperature Range
MAXREFDES1187
7.5W 5V Offline Flyback Converter Using the MAX17595
MAXREFDES1187
7.5W 5V Offline Flyback Converter Using the MAX17595
機能と利点
- Programmable Switching Frequency Allows Optimization of the Magnetic and Filter Components, Resulting in Compact, Cost-Effective, Efficient Isolated/ Nonisolated Power Supplies
- 100kHz to 1MHz Programmable Switching Frequency with Optional Synchronization
- Peak Current Mode Control Provides Excellent Transient Response—Offline (Universal Input AC) and Telecom (36V to 72V) Flyback Controller
- Programmable Frequency Dithering Enables Low EMI Spread-Spectrum Operation
- Integrated Protection Features Enhance System Reliability
- Adjustable Current Limit with External Current Sense Resistor
- Fast Cycle-By-Cycle Peak Current Limiting Hiccup-Mode Short-Circuit Protection
- Overtemperature Protection
- Programmable Soft-Start and Slope Compensation
- Input Overvoltage Protection

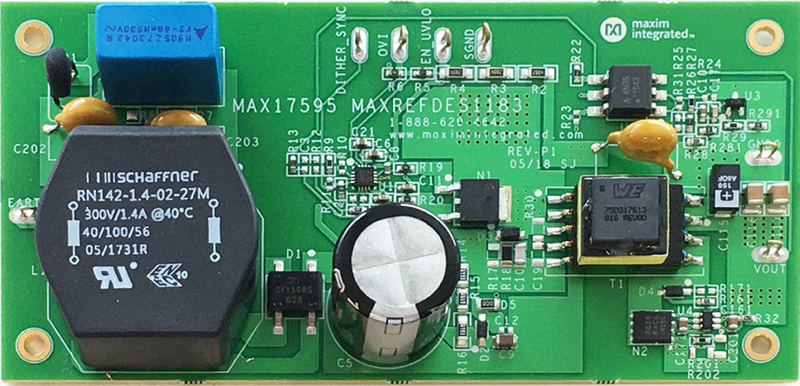

MAXREFDES1183
3.5W 5V Offline Flyback Converter Using MAX17595
MAXREFDES1183
3.5W 5V Offline Flyback Converter Using MAX17595
機能と利点
- Programmable Switching Frequency Allows Optimization of the Magnetic and Filter Components, Resulting in Compact, Cost-Effective, Efficient Isolated/ Nonisolated Power Supplies
- 100kHz to 1MHz Programmable Switching Frequency with Optional Synchronization
- Peak Current Mode Control Provides Excellent Transient Response—Offline (Universal Input AC) and Telecom (36V to 72V) Flyback Controller
- Programmable Frequency Dithering Enables Low EMI Spread-Spectrum Operation
- Integrated Protection Features Enhance System Reliability
- Adjustable Current Limit with External Current Sense Resistor
- Fast Cycle-By-Cycle Peak Current Limiting Hiccup-Mode Short-Circuit Protection
- Overtemperature Protection
- Programmable Soft-Start and Slope Compensation
- Input Overvoltage Protection
MAXREFDES1092
Miniature, 5V/1A, Synchronous, No-Opto Flyback DC-DC Converter with 91.5% Efficiency
MAXREFDES1092
Miniature, 5V/1A, Synchronous, No-Opto Flyback DC-DC Converter with 91.5% Efficiency
機能と利点
- 4.5V to 60V Input Voltage Range
- Programmable Switching Frequency from 50kHz to 250kHz
- Programmable Input Enable/UVLO Feature
- Programmable Input Overvoltage Protection
- Adjustable Soft-Start
- 2A/4A Peak Source/Sink Gate Drive Capability
- Hiccup Mode Short-Circuit Protection
- Fast Cycle-by-Cycle Peak Current Limit
- Thermal Shutdown Protection
- Space-Saving, 16-Pin, 3mm x 3mm TQFN Package
- -40°C to +125°C Operating Temperature Range
MAXREFDES1088
Miniature, 12V/250mA, Synchronous, No-Opto Flyback DC-DC Converter with 91.9% Efficiency Using MAX17690 and MAX17606
MAXREFDES1088
Miniature, 12V/250mA, Synchronous, No-Opto Flyback DC-DC Converter with 91.9% Efficiency Using MAX17690 and MAX17606
機能と利点
- 4.5V to 60V Input Voltage Range
- Programmable Switching Frequency from 50kHz to 250kHz
- Programmable Input Enable/UVLO Feature
- Programmable Input Overvoltage Protection
- Adjustable Soft-Start
- 2A/4A Peak Source/Sink Gate Drive Capability
- Hiccup Mode Short-Circuit Protection
- Fast Cycle-by-Cycle Peak Current Limit
- Thermal Shutdown Protection
- Space-Saving, 16-Pin, 3mm x 3mm TQFN Package
- -40°C to +125°C Operating Temperature Range
MAXREFDES1086
Miniature, 5V/500mA, Synchronous, No-Opto Flyback DC-DC Converter with 91.4% Efficiency
MAXREFDES1086
Miniature, 5V/500mA, Synchronous, No-Opto Flyback DC-DC Converter with 91.4% Efficiency
機能と利点
- 4.5V to 60V Input Voltage Range
- Programmable Switching Frequency from 50kHz to 250kHz
- Programmable Input Enable/UVLO Feature
- Programmable Input Overvoltage Protection
- Adjustable Soft-Start
- 2A/4A Peak Source/Sink Gate Drive Capability
- Hiccup Mode Short-Circuit Protection
- Fast Cycle-by-Cycle Peak Current Limit
- Thermal Shutdown Protection
- Space-Saving, 16-Pin, 3mm x 3mm TQFN Package
- -40°C to +125°C Operating Temperature Range
MAXREFDES119
Isolated 24V to 5V, 9W No-Opto Flyback Power Supply
MAXREFDES119
Isolated 24V to 5V, 9W No-Opto Flyback Power Supply
機能と利点
- Functional insulation
- Compact and flexible
- Minimal external components
- Robust operation in adverse industrial environments
- 5V 1.8A with 20% over range current
- ±5% output accuracy
MAXREFDES1087
Miniature, 5V/500mA, Synchronous, No-Opto Flyback DC-DC Converter with 91.4% Efficiency
MAXREFDES1087
Miniature, 5V/500mA, Synchronous, No-Opto Flyback DC-DC Converter with 91.4% Efficiency
機能と利点
- 4.5V to 60V Input Voltage Range
- Programmable Switching Frequency from 50kHz to 250kHz
- Programmable Input Enable/UVLO Feature
- Programmable Input Overvoltage Protection
- Adjustable Soft-Start
- 2A/4A Peak Source/Sink Gate Drive Capability
- Hiccup Mode Short-Circuit Protection
- Fast Cycle-by-Cycle Peak Current Limit
- Thermal Shutdown Protection
- Space-Saving, 16-Pin, 3mm x 3mm TQFN Package
- -40°C to +125°C Operating Temperature Range
MAXREFDES124
Isolated 12V to 5.5V 22W No-Opto Flyback Power Supply
MAXREFDES124
Isolated 12V to 5.5V 22W No-Opto Flyback Power Supply
機能と利点
Features
- Functional insulation
- Compact and flexible
- Minimal external components
- 5kV of isolation for medical and other high-isolation applications
- ±5% output accuracy
Competitive Advantages
- Rapid prototyping
- Accelerated design time
- Cool system operation
MAXREFDES120
Isolated 24V to 5V–12.5W No-Opto Flyback Power Supply
MAXREFDES120
Isolated 24V to 5V–12.5W No-Opto Flyback Power Supply
機能と利点
Features
- Functional insulation
- Compact and flexible
- Minimal external components
- Robust operation in adverse industrial environments
- 5V output at 2.5A
- ±5% output accuracy
Competitive Advantages
- Rapid prototyping
- Accelerated design time
- Cool system operation
MAXREFDES128
No-Opto Isolated, PoE, 48V to 5V, 12.5W Flyback Power Supply
MAXREFDES128
No-Opto Isolated, PoE, 48V to 5V, 12.5W Flyback Power Supply
機能と利点
- 36V to 57V input voltage
- Compact and flexible
- Minimal external components
- Robust operation in adverse environments
- 12.5W output capacity
- ±3% output accuracy
MAXREFDES1149
12V/1A, Synchronous, No-Opto Isolated PoE DC-DC Converter Using MAX17690, MAX17606, MAX5969A
MAXREFDES1149
12V/1A, Synchronous, No-Opto Isolated PoE DC-DC Converter Using MAX17690, MAX17606, MAX5969A機能と利点
- Features
- IEEE® 802.3af/at Compliance
- 2-Event Classification
- No Schottky-Synchronous Operation for High Efficiency and Reduced Cost
- Ultra-Compact Layout
- Peak Efficiency > 88%
- 3mm × 3mm, 16-Pin TQFN (MAX17690), 6-Lead SOT23 (MAX17606), and Thermally Enhanced, 3mm × 3mm, 10-Pin TDFN (MAX5969A) Packages
MAXREFDES1002
6W, Synchronous No-Opto Flyback DC-DC Converter
MAXREFDES1002
6W, Synchronous No-Opto Flyback DC-DC Converter機能と利点
- No Optocoupler or Third Winding Required
- 2A/4A Peak Source/Sink Gate Drive Currents
- 50kHz to 250kHz Programmable Switching Frequency
- Input EN/UVLO Feature
- Input Overvoltage Protection
- Programmable Soft-Start
- Hiccup-Mode Short-Circuit Protection
- Thermal Shutdown Protection
- -40℃ to +125℃ Operating Temperature Range
- Space-Saving, 3mm x 3mm, 16-Pin TQFN Package
MAXREFDES1176
PoE Powered Device and Synchronous 5V/1.4A No-Opto Flyback DC-DC Converter Using the MAX17690, MAX17606, and MAX5969B
MAXREFDES1176
PoE Powered Device and Synchronous 5V/1.4A No-Opto Flyback DC-DC Converter Using the MAX17690, MAX17606, and MAX5969B機能と利点
- IEEE® 802.3af/at Compliance
- Thermally Enhanced, 3mm × 3mm, 10-Pin TDFN Package (MAX5969B)
- 30V to 60V Input Voltage Range
- Programmable Switching Frequency from 50kHz to 250kHz
- Programmable Input Enable/UVLO Feature
- Programmable Input Overvoltage Protection
- Adjustable Soft-Start
- 2A/4A Peak Source/Sink Gate Drive Capability
- Hiccup Mode Short-Circuit Protection
- Fast Cycle-by-Cycle Peak Current Limit
- Thermal Shutdown Protection
- Space-Saving, 16-Pin, 3mm x 3mm TQFN Package
- -40°C to +125°C Operating Temperature Range
MAXREFDES1106
Miniature, 12V/1A, Synchronous, No-Opto Flyback DC-DC Converter with 92% Efficiency Using MAX17690 and MAX17606
MAXREFDES1106
Miniature, 12V/1A, Synchronous, No-Opto Flyback DC-DC Converter with 92% Efficiency Using MAX17690 and MAX17606機能と利点
- 4.5V to 60V Input Voltage Range
- Programmable Switching Frequency from 50kHz to 250kHz
- Programmable Input Enable/UVLO Feature
- Programmable Input Overvoltage Protection
- Adjustable Soft-Start
- 2A/4A Peak Source/Sink Gate Drive Capability
- Hiccup Mode Short-Circuit Protection
- Fast Cycle-by-Cycle Peak Current Limit
- Thermal Shutdown Protection
- Space-Saving, 16-Pin, 3mm x 3mm TQFN Package
- -40°C to +125°C Operating Temperature Range
MAXREFDES1178
PoE Powered Device and Synchronous 12V/600mA No-Opto Flyback DC-DC Converter Using the MAX17690, MAX17606, and MAX5969B
MAXREFDES1178
PoE Powered Device and Synchronous 12V/600mA No-Opto Flyback DC-DC Converter Using the MAX17690, MAX17606, and MAX5969B
機能と利点
- IEEE® 802.3af/at Compliance
- Thermally Enhanced, 3mm × 3mm, 10-Pin TDFN Package (MAX5969B)
- 30V to 60V Input Voltage Range
- Programmable Switching Frequency from 50kHz to 250kHz
- Programmable Input Enable/UVLO Feature
- Programmable Input Overvoltage Protection
- Adjustable Soft-Start
- 2A/4A Peak Source/Sink Gate Drive Capability
- Hiccup Mode Short-Circuit Protection
- Fast Cycle-by-Cycle Peak Current Limit
- Thermal Shutdown Protection
- Space-Saving, 16-Pin, 3mm x 3mm TQFN Package
- -40°C to +125°C Operating Temperature Range
MAXREFDES1104
MAXREFDES1104: Miniature, 5V/2A, Synchronous, No-Opto Flyback DC-DC Converter with 90% Efficiency Using MAX17690 and MAX17606
MAXREFDES1104
MAXREFDES1104: Miniature, 5V/2A, Synchronous, No-Opto Flyback DC-DC Converter with 90% Efficiency Using MAX17690 and MAX17606機能と利点
- 4.5V to 60V Input Voltage Range
- Programmable Switching Frequency from 50kHz to 250kHz
- Programmable Input Enable/UVLO Feature
- Programmable Input Overvoltage Protection
- Adjustable Soft-Start
- 2A/4A Peak Source/Sink Gate Drive Capability
- Hiccup Mode Short-Circuit Protection
- Fast Cycle-by-Cycle Peak Current Limit
- Thermal Shutdown Protection
- Space-Saving, 16-Pin, 3mm x 3mm TQFN Package
- -40°C to +125°C Operating Temperature Range
MAXREFDES1256
49W DC-DC Flyback Converter Using MAX17597
MAXREFDES1256
49W DC-DC Flyback Converter Using MAX17597
機能と利点
- Input voltage range of 9V to 36V
- Synchronous rectification on the secondary side
- Isolated output of 7V at 49W
- Cycle-by-cycle current limit
- Resistor programmable UVLO/OVI threshold
- Galvanic isolation up to 1425V DC
- Proven PCB layout
- Fully assembled and tested
MAXREFDES1148
MAXREFDES1148: 5V/2.5A, Synchronous, No-Opto Isolated PoE DC-DC Converter Using MAX17690, MAX17606, MAX5969A
MAXREFDES1148
MAXREFDES1148: 5V/2.5A, Synchronous, No-Opto Isolated PoE DC-DC Converter Using MAX17690, MAX17606, MAX5969A機能と利点
- IEEE® 802.3af/at Compliance
- 2-Event Classification
- No Schottky-Synchronous Operation for High Efficiency and Reduced Cost
- Ultra-Compact Layout
- Peak Efficiency > 88%
- 3mm × 3mm, 16-Pin TQFN (MAX17690), 6-Lead SOT23 (MAX17606), and Thermally Enhanced, 3mm × 3mm, 10-Pin TDFN (MAX5969A) Packages
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。
- myAnalogへ保存 myAnalogへログイン
サポート ＆ ディスカッション
サンプル＆購入
ご注文に関するFAQ
オンライン注文や支払い方法などに関する質問については、 ご注文に関するFAQをご覧ください。
購入価格
(**) 表示されている価格と価格範囲は、少量の注文に基づくものです。
リスト価格
(*)価格は1Ku当たりの米ドルで、米国内における販売価格（FOB）で表示されておりますので、予算のためにのみご使用いただけます。また、その価格は変更されることがあります。米国以外のお客様への価格は、輸送費、各国の税金、手数料、為替レートにより決定されます。価格・納期等の詳細情報については、弊社正規販売代理店. または担当営業にお問い合わせください。なお、 評価用ボードおよび評価用キットの表示価格は1個構成としての価格です。
リードタイム
リードタイムに関する当社CCOからの最新のご案内をご確認ください。
サンプル請求について
上記の「サンプル注文」ボタンをクリックすると、サードパーティのADIサンプルサイトにリダイレクトされます。選択された部品は、ログイン後、当サイトのカートに引き継がれます。当サイトを利用したことがない場合は、新規にアカウントを作成してください。サンプルサイトに関するご質問は、 カスタマーサービスへお問合せ ください。
モデル一覧の項目説明Print
モデル
モデル名はある製品の特定のバージョンを表し、購入やサンプルの入手が可能です。
製品状況
製品状況は製品サイクルにおける現在の状況を示し、以下の4つの段階があります。:
- 発売前： このモデルはまだ全面的な製造には至っていませんが、サンプルは入手できます。
- 製造： 現在、このモデルは製造しておりますので、製品の購入とサンプルの入手が可能です。
- 最終販売： このモデルは製造中止が予定されておりますが、まだしばらくの間は販売しております。
- 製造中止製品： この製品はすでに製造中止となっており、販売しておりません。
パッケージ
本製品のパッケージ（DIP、SOIC、BGAなど）。評価用ボードはモデルの性能を示すために設計されたボードで、デバイスはこのボード上に収納されています。
パッケージの詳細図および化学組成については パッケージ情報のページをご覧ください。
ピン数
ピン数はデバイス上のピンやボール、パッドの数です。ピン配置図および機能についてはデータシートをご覧ください。
動作温度範囲
アナログ・デバイセズの製品モデルは、許容できる動作温度範囲が以下のように規定されています。モデル名によりそれぞれ動作温度範囲が異なる場合がありますので、詳細についてはデータシートでご確認ください。
- 商用温度範囲： 0～70℃
- 軍用温度範囲： －55～＋125℃
- 工業用温度範囲：各モデルによって温度範囲が異なるため、データシートをご覧ください。
- 車載用温度範囲：－40～＋125℃
梱包形態／数量
梱包形態＆数量：チューブ、リール、トレイなどの梱包形態、および梱包されているICの数を表示しています。
価格
価格は1個当たりの米ドルで、米国内における販売価格（FOB）で表示されておりますので、予算のためにのみご使用いただけます。 また、その価格は変更されることがあります。米国以外のお客様への価格は、輸送費、各国の税金、手数料、為替レートにより決定されます。価格・納期等の詳細情報については、弊社正規販売代理店または担当営業にお問い合わせください。なお、 評価用ボードおよび評価用キットの表示価格は1個構成としての価格です。
出荷可能日
この日付は、アナログ・デバイセズが注文品を出庫できると想定している日です。ほとんどの製品はこの日付から48時間以内に出荷されます。注文がなされると、アナログ・デバイセズでは納期を確認するための「Acknowledgement：注文確認」のEメールを送信します。注文時には、到着予定日が表示されます。在庫のない製品については注文を受け付け、後日、製品が入荷された時点で発送いたします。また、ご注文された製品について、倉庫の所在地にご注意ください。弊社の倉庫は米国、欧州、東南アジアにありますので、場所によっては輸送時間が異なります。
サンプル製品と正規販売代理店経由でご購入いただく製品とは異なるルートで発送されるため、サンプル製品のほうが早く到着する場合があります。あらかじめご了承ください。
RoHS準拠
環境問題に対応した鉛フリー版も提供しております。詳細については、 成分表をご覧ください。
PCN/製造中止案内
これはこの製品のPCN（製品変更通知）とPDN(製造中止案内）の一覧です。リンクをクリックするとPCN/PDN情報がご覧になれます。 PCNは2009年、PDN（製造中止案内）は2010年から、ウェブサイトで確認していただけるようになりました。2009年以前のPCNとPDNにつ いては、営業担当、もしくは 弊社正規販売代理店へお問い合わせください。
在庫確認／購入／サンプル
オンライン購入または弊社パートナー会社にて製品の購入が可能な場合に「購入」ボタンが表示されます。「購入」ボタンをクリックすると、製品の在庫数の確認や購入先を選択するページが表示されます。
一方、製品のサンプルが請求可能な場合に「サンプル」ボタンが表示されます。
ウェブサイトからサンプル請求ができない場合は、カスタマーサービスへお問い合わせください。
