MAX17059

1セル/2セル残量ゲージ、ModelGauge内蔵

すべて表示 showmore-icon

電流検出抵抗が不要な、業界最小の残量ゲージでバッテリ動作時間を最大化

Info: : 製造中 tooltip
Info: : 製造中 tooltip
查看： 製品の詳細
arrow-icon
製品の詳細

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示 (Rev.7)
Documentation すべてのドキュメントを表示

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 4
1Ku当たりの価格
価格は未定
特長
  • MAX17058：1セル、MAX17059：2セル
  • 高精度±7.5mV/セルの電圧測定
  • ModelGaugeアルゴリズム
    • 高精度の充電状態(State-of-Charge)を提供
    • 温度/負荷変動を補償
    • クーロンカウンタと異なり、誤差の蓄積なし
    • 学習が不要
    • 電流検出抵抗が不要
  • 低自己消費電流：23µA
  • バッテリ装着デバウンス
    • 16サンプル中のベスト値で初期SOCを推定
  • バッテリ交換のためのプログラム可能なリセット
    • 範囲：2.28V～3.48V
  • 低SOCアラートインジケータ
  • I2Cインタフェース
製品概要
show more Icon

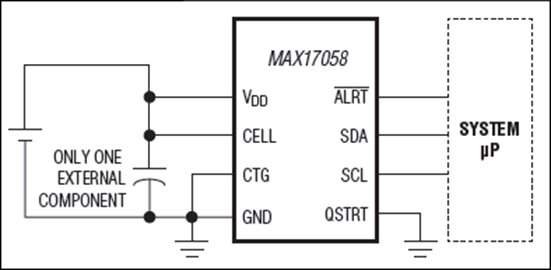

MAX17058/MAX17059 ICは、ハンドへルドおよびポータブル機器のリチウムイオンバッテリ用の小型残量ゲージです。MAX17058は、1つのリチウムイオンセルで動作し、MAX17059は、直列の2つのリチウムイオンセルで動作します。
これらのICは、高度なリチウムイオンバッテリモデリングアルゴリズムであるModelGauge™を採用しており、広範な充電/放電状態におけるバッテリの相対的な充電状態(SOC)を継続的に追跡します。ModelGaugeアルゴリズムでは、他の残量ゲージで必要とされた電流検出抵抗およびバッテリ学習サイクルが不要です。温度補償はシステムのマイクロコントローラを使用して実現されます。
バッテリ装着時には、初期SOC予測を改善するためにこれらのICは最初の電圧測定値をデバウンスするため、システム側に配置することが可能です。SOCおよび電圧の情報には、I2Cインタフェースを使用してアクセスします。これらのICは、小型8ピンのウェハレベルパッケージ(WLP) (0.9mm x 1.7mm)、または8ピンのTDFNパッケージ(2mm × 2mm)で提供されます。

アプリケーション

  • デジタルスチル、ビデオ、およびアクションカメラ
  • ハンドヘルドコンピュータおよび端末
  • ヘルスおよびフィットネスモニタ
  • 医療用機器
  • スマートフォン、タブレット
  • ワイヤレススピーカー
Show More Arrow image
file データシートを表示 (Rev.7)
Documentation すべてのドキュメントを表示

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 4
1Ku当たりの価格
価格は未定
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

MAX17059

資料

3
overlayclose

Filters

1つが該当

mobileoverlaydownarrow
  • すべて
    TickIcon
  • データシート
  • 信頼性データ
  • すべて
    TickIcon
  • English
  • 中国語
resetfilter

絞り込みを解除

データシート

2

PDF Vector

PDF

更新 12/12/2016
English

MAX17058-MAX17059: 1-Cell/2-Cell Fuel Gauge with ModelGauge Data Sheet (Rev.7)

PDFファイルを開く

redirect
1.00M
download

PDFをダウンロード

PDF Vector

PDF

更新 11/10/2012
中国語

MAX17058-MAX17059_cn: 1节/2节Li+电池ModelGauge IC Data Sheet (Rev.3)

PDFファイルを開く

redirect
1.00M
download

PDFをダウンロード

信頼性データ

1

PDF Vector

PDF

更新 01/12/2023
English
MAX17059 Reliability Data redirect icon

158.55K

download

PDFをダウンロード

この基準に合致する結果はありません。フィルタをリセットするか別の用語を検索してください

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン／パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX17059G+ Thin Dual Flatpack No Leads external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX17059G+T10 Thin Dual Flatpack No Leads external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX17059X+ Wafer-Level Package 2x4 Bump, Full Array external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link
MAX17059X+T10 Wafer-Level Package 2x4 Bump, Full Array external-link
  • HTML
  • Material Declaration external-link
  • HTML
  • Reliablity Data external-link

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

1 7, 2014

- 1363

ASSEMBLY

MAX17059G+

製造中

MAX17059G+T10

製造中

pdf

pcn_1363

external-icon

7 19, 2016

- 1594_AMENDED

ASSEMBLY

MAX17059X+

最終販売

pdf

pcn_1594_amended

external-icon

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

1 7, 2014

- 1363

arrow down

ASSEMBLY

MAX17059G+

製造中

MAX17059G+T10

製造中

pdf

pcn_1363

external-icon
7 19, 2016

- 1594_AMENDED

arrow down

ASSEMBLY

MAX17059X+

最終販売

pdf

pcn_1594_amended

external-icon
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

製品モデル 製品ライフサイクル 詳細

バッテリ残量ゲージおよびクーロン・カウンタ7
MAX17048
popup image
Cart

新規設計に推奨

3µA 1セル/2セル残量ゲージ、ModelGauge内蔵

MAX17049
popup image
Cart

製造中

3µA 1セル/2セル残量ゲージ、ModelGauge内蔵

MAX17043
popup image
Cart

製造中

1セル/2セル残量ゲージ、ModelGaugeおよびローバッテリ警告内蔵

MAX17044
popup image
Cart

製造中

1セル/2セル残量ゲージ、ModelGaugeおよびローバッテリ警告内蔵

MAX17040
popup image
Cart

製造中

ModelGauge内蔵1セル/2セル残量ゲージ

MAX17041
popup image
Cart

製造中

ModelGauge内蔵1セル/2セル残量ゲージ

MAX17047
popup image
Cart

製造中

1セル残量ゲージ、ModelGauge m3内蔵

評価用キット

評価用キット 2

MAX17059EVKIT

MAX17058およびMAX17059の評価キット

zoom

MAX17059EVKIT

MAX17058およびMAX17059の評価キット

download icon

ダウンロード

 print icon

印刷
MAX17059EVKIT
MAX17058およびMAX17059の評価キット

機能と利点

  • バッテリ入力電圧範囲
    • MAX17058：+2.5V～+4.5V
    • MAX17059: +2.5V～+12V
  • 1つのバッテリで駆動(MAX17058)
  • 1セル(MAX17058)または2セル(MAX17059)バッテリを評価
  • 高精度電圧測定：±7.5mV (セル当り)
  • 電流検出不要
  • 2セル評価用のLDO実装(MAX17059)
  • Windows XP、Windows Vista、およびWindows 7オペレーティング対応ソフトウェア
  • 実証済みPCBレイアウト
  • 完全実装および試験済み
今すぐ購入 詳細を表示

製品の詳細

MAX17058およびMAX17059の評価キット(EVキット)は、MAX17058およびMAX17059の評価キット(EVキット)とマキシムのDS91230+コマンドモジュールで構成されています。Windows XP®、Windows Vista®、およびWindows® 7オペレーティングシステム対応のソフトウェアも、このEVキットとともに使用することが可能で、マキシムのウェブサイト(japan.maximintegrated.com/evkitsoftware)からダウンロード可能です。
MAX17058およびMAX17059のEVキットは、ハンドへルドやポータブル機器の1/2セルリチウムイオン(Li+)バッテリ用ホストまたはバッテリ側残量ゲージであるMAX17058およびMAX17059を評価する完全実装および試験済み表面実装型PCBです。これらのEVキットは、1つのバッテリ(MAX17058)から駆動可能で、1つのリチウムセル(MAX17058)または直列の2つのリチウムセル(MAX17059)の評価用に構成することができます。

アプリケーション

  • デジタルスチルおよびビデオカメラ
  • 電子書籍リーダー
  • 携帯ゲーム機
  • ポータブル医療機器
  • スマートフォン/PDA
  • タブレットおよびハンドヘルドコンピュータ
  • ワイヤレス端末

MAX17058EVKIT

MAX17058およびMAX17059の評価キット

zoom

MAX17058EVKIT

MAX17058およびMAX17059の評価キット

download icon

ダウンロード

 print icon

印刷
MAX17058EVKIT
MAX17058およびMAX17059の評価キット

機能と利点

  • バッテリ入力電圧範囲
    • MAX17058：+2.5V～+4.5V
    • MAX17059: +2.5V～+12V
  • 1つのバッテリで駆動(MAX17058)
  • 1セル(MAX17058)または2セル(MAX17059)バッテリを評価
  • 高精度電圧測定：±7.5mV (セル当り)
  • 電流検出不要
  • 2セル評価用のLDO実装(MAX17059)
  • Windows XP、Windows Vista、およびWindows 7オペレーティング対応ソフトウェア
  • 実証済みPCBレイアウト
  • 完全実装および試験済み
今すぐ購入 詳細を表示

製品の詳細

MAX17058およびMAX17059の評価キット(EVキット)は、MAX17058およびMAX17059の評価キット(EVキット)とマキシムのDS91230+コマンドモジュールで構成されています。Windows XP®、Windows Vista®、およびWindows® 7オペレーティングシステム対応のソフトウェアも、このEVキットとともに使用することが可能で、マキシムのウェブサイト(japan.maximintegrated.com/evkitsoftware)からダウンロード可能です。
MAX17058およびMAX17059のEVキットは、ハンドへルドやポータブル機器の1/2セルリチウムイオン(Li+)バッテリ用ホストまたはバッテリ側残量ゲージであるMAX17058およびMAX17059を評価する完全実装および試験済み表面実装型PCBです。これらのEVキットは、1つのバッテリ(MAX17058)から駆動可能で、1つのリチウムセル(MAX17058)または直列の2つのリチウムセル(MAX17059)の評価用に構成することができます。

アプリケーション

  • デジタルスチルおよびビデオカメラ
  • 電子書籍リーダー
  • 携帯ゲーム機
  • ポータブル医療機器
  • スマートフォン/PDA
  • タブレットおよびハンドヘルドコンピュータ
  • ワイヤレス端末

評価用キット2

MAX17059EVKIT

MAX17058およびMAX17059の評価キット

MAX17058EVKIT

MAX17058およびMAX17059の評価キット
