MAX16128

ロードダンプ/逆電圧保護回路

すべて表示 showmore-icon

車載、産業、およびテレコムアプリケーションに最適な新高集積ロードダンププロテクタおよびリミッタ

Info: : 製造中 tooltip
Info: : 製造中 tooltip

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$1.62
特長
  • 過酷な環境で敏感な電子部品の保護を強化
    • 広い入力電圧保護範囲:-36V~+90V
    • フォルト状態時の高速ゲートシャットオフによって負荷を完全に絶縁
    • サーマルシャットダウン保護
    • アクティブローのFLAG出力によってフォルト状態を識別
  • 車載認定
    • 最低+3Vまで動作するため、コールドクランク状態からの始動が可能
    • 動作温度範囲:-40℃~+125℃
  • 高集積によってソリューションを小型化
    • 内蔵チャージポンプ回路によって外部nチャネルMOSFETを強化
    • 固定の低電圧/過電圧スレッショルド
    • 8ピンµMAXパッケージ(3mm x 3mm)
  • ディスクリートソリューションに比べて消費電力を削減
    • 動作時の電圧降下を最小限に抑える逆電圧保護
    • 消費電流:380µA、シャットダウン電流:100µA (30V入力時)
製品概要
show more Icon

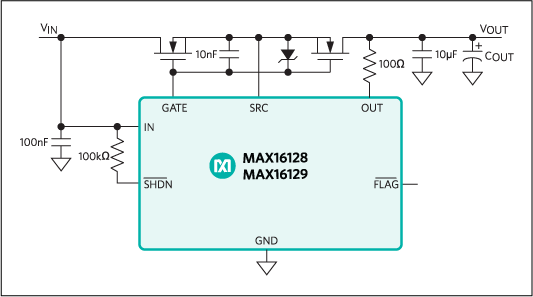

ロードダンプ/逆電圧保護回路のMAX16128/MAX16129は、電源を過電圧、逆電圧、および高電圧過度パルスなどの損傷を与える入力電圧状態から保護します。内蔵のチャージポンプを使用するこれらのデバイスは、外付けの2つのバック・ツー・バックのnチャネルMOSFETを制御し、車載でのロードダンプパルスや逆バッテリ状態などの損傷を与える入力状態時にダウンストリームの電源をターンオフして、そして分離します。動作は最低3Vまで保証され、車載でのコールドクランク状態時にも正常な動作を保証します。これらのデバイスは、障害状態時にアサートするフラグ出力(アクティブローFLAG)を備えています。
逆電圧保護に対しては、外付けのバック・ツー・バックのMOSFETが従来の逆バッテリ保護ダイオードよりも優れた性能を発揮し、通常動作時の電圧ドロップおよび電力消費を最小限に抑えます。
このデバイスは過電圧保護と低電圧保護に固定スレッショルドを使用しており、外付け部品の数を最小限に抑えることができます。
過電圧状態やサーマルシャットダウン状態に対しては、MAX16129がリミッタモードの障害管理を提供し、一方MAX16128はスイッチモードの障害管理を提供します。リミッタモードでは、障害時に出力電圧が制限され、アクティブローFLAGがローにアサートされます。スイッチモードでは、障害時に外付けMOSFETがスイッチオフされ、アクティブローFLAGがローにアサートされます。スイッチモードは、ラッチモード、1回自動再試行モード、3回自動再試行モード、常時自動再試行モードの4つのオプションで使用可能です。
MAX16128/MAX16129は8ピンµMAX®パッケージで提供され、自動車用温度範囲(-40℃~+125℃)で動作します。

アプリケーション

  • 車載用
  • アビオニクス
  • 産業用
  • テレコム/サーバ/ネットワーク

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$1.62

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX16128UAACAC+
  • HTML
  • HTML
MAX16128UAACAC+T
  • HTML
  • HTML
MAX16128UAADAA+
  • HTML
  • HTML
MAX16128UAADAA+T
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

3 14, 2016

- 1617

DESIGN,ELECTRICAL DA

MAX16128UAACAC+

製造中

MAX16128UAADAA+

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

3 14, 2016

- 1617

arrow down

DESIGN,ELECTRICAL DA

MAX16128UAACAC+

製造中

MAX16128UAADAA+

製造中

ソフトウェアおよび製品のエコシステム

評価用キット 2

MAX16129EVKIT

MAX16128およびMAX16129の評価キット

zoom

MAX16129EVKIT

MAX16128およびMAX16129の評価キット

MAX16128およびMAX16129の評価キット

機能と利点

  • 2つの回路
    • フル機能のソリューション(-60V~+90V)
    • 最小部品数のソリューション(0~+60V)
  • 堅牢な逆バッテリ保護(フルデータシートの「Circuit 1 (回路1)」)
  • +90V以上まで拡張された正の入力電源電圧保護範囲(フルデータシートの「Circuit 1 (回路1)」)
  • 固定の低電圧/過電圧スレッショルドによって外付け部品数を最小化
    • MAX16128:UVLO = +3V、OVLO = +18.6V
    • MAX16129:UVLO = +8.13V、OVLO = +15V
  • コールドクランク監視
  • イネーブル入力/フラグ出力
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品の詳細

MAX16128/MAX16129の評価キット(EVキット)は、ロードダンプおよび高電圧過渡状態に耐える必要がある車載アプリケーション用のMAX16128/MAX16129の高い過電圧保護を実証します。この完全実装および試験済みの表面実装EVキットボードは、1つの完全な機能のソリューションと、1つの最小限の部品数の回路の、2つの回路を備えています。完全な機能のソリューションは、デバイスのすべての機能を実行し、3V~30Vの動作範囲を超える-60V~+90Vの保護が可能です。最小部品数のソリューションは、小型3A、デュアルMOSFETを使用してコスト効率の良いオプションを提供し、電圧範囲は0~+60Vに縮小されています。
このEVキットは、内部で設定された低電圧/過電圧スレッショルドの異なるさまざまなバージョンのデバイスも評価可能です。MAX16128またはMAX16129デバイスの各種バージョンの注文については、お問い合わせください。デバイスの選択の詳細については、MAX16128/MAX16129 ICデータシートの表2~5、「選択ガイド」、および「型番」を参照してください。

アプリケーション

  • 車載用
  • アビオニクス
  • 産業用
  • テレコム/サーバ/ネットワーク

MAX16128EVKIT

MAX16128およびMAX16129の評価キット

zoom

MAX16128EVKIT

MAX16128およびMAX16129の評価キット

MAX16128およびMAX16129の評価キット

機能と利点

  • 2つの回路
    • フル機能のソリューション(-60V~+90V)
    • 最小部品数のソリューション(0~+60V)
  • 堅牢な逆バッテリ保護(フルデータシートの「Circuit 1 (回路1)」)
  • +90V以上まで拡張された正の入力電源電圧保護範囲(フルデータシートの「Circuit 1 (回路1)」)
  • 固定の低電圧/過電圧スレッショルドによって外付け部品数を最小化
    • MAX16128:UVLO = +3V、OVLO = +18.6V
    • MAX16129:UVLO = +8.13V、OVLO = +15V
  • コールドクランク監視
  • イネーブル入力/フラグ出力
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品の詳細

MAX16128/MAX16129の評価キット(EVキット)は、ロードダンプおよび高電圧過渡状態に耐える必要がある車載アプリケーション用のMAX16128/MAX16129の高い過電圧保護を実証します。この完全実装および試験済みの表面実装EVキットボードは、1つの完全な機能のソリューションと、1つの最小限の部品数の回路の、2つの回路を備えています。完全な機能のソリューションは、デバイスのすべての機能を実行し、3V~30Vの動作範囲を超える-60V~+90Vの保護が可能です。最小部品数のソリューションは、小型3A、デュアルMOSFETを使用してコスト効率の良いオプションを提供し、電圧範囲は0~+60Vに縮小されています。
このEVキットは、内部で設定された低電圧/過電圧スレッショルドの異なるさまざまなバージョンのデバイスも評価可能です。MAX16128またはMAX16129デバイスの各種バージョンの注文については、お問い合わせください。デバイスの選択の詳細については、MAX16128/MAX16129 ICデータシートの表2~5、「選択ガイド」、および「型番」を参照してください。

アプリケーション

  • 車載用
  • アビオニクス
  • 産業用
  • テレコム/サーバ/ネットワーク
