  5. MAX16059

最新データシート：英語版 Rev. 6
PDF
データシートご利用上の注意

製品概要

機能と利点

  • 電力要件を低減
    • 超低消費電流：125nA (typ)
    • 動作電源範囲：1.1V～5.5V
  • 設定可能な回路によって柔軟な設計が可能
    • 出荷時設定されたリセットスレッショルドオプション：1.575V～4.625V (約100mV単位)
    • コンデンサで調整可能なリセットタイムアウト
    • コンデンサで調整可能なウォッチドッグタイムアウト(MAX16056/MAX16058)
    • ウォッチドッグタイマコンデンサオープン検出機能
    • ウォッチドッグディセーブル機能オプション(MAX16056/MAX16058)
    • マニュアルリセット入力
    • プッシュプルまたはオープンドレインのアクティブローRESET出力オプション
  • 機能集積化によってシステムの堅牢性が向上
    • 電源過渡耐性
    • アクティブローRESETの有効性を保証(VCC ≥ 1.1Vの場合)
  • 基板スペースの削減
    • 3mm x 3mm TDFNパッケージ

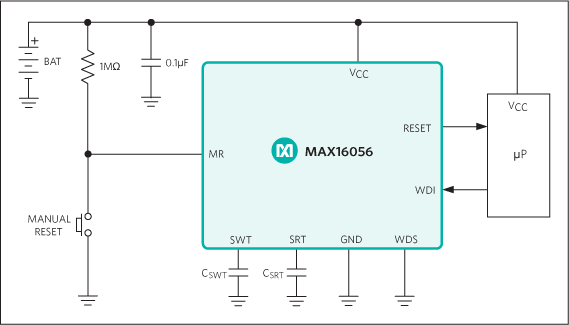

製品概要

MAX16056～MAX16059は単一のシステム電源電圧を監視する125nA (typ)の超低消費電流のマイクロプロセッサ(µP)監視回路です。これらのデバイスは、VCC電源電圧が、出荷時にトリミングされたリセットスレッショルドを下回るか、マニュアルリセットがローに設定されるか、またはウォッチドッグタイマ(MAX16056/MAX16058)の時間が切れるといつでもアクティブローのリセット信号をアサートします。リセット出力は、VCCがリセットスレッショルドを上回って上昇した後、可変のリセットタイムアウト時間の間アサートを続けます。出荷時にトリミングされたリセットのスレッショルド電圧は、約100mVの増加量で1.575V～4.625Vの範囲で提供されます(フルデータシートの表1を参照)。

これらのデバイスは、外付けのコンデンサを使用する可変のリセットおよびウォッチドッグタイムアウトを特長としています。MAX16056/MAX16058は、ウォッチドッグタイムアウト時間を128倍にするウォッチドッグ選択入力(WDS)を備えたウォッチドッグタイマを内蔵しています。MAX16057/MAX16059は、ウォッチドッグ機能を備えていません。

MAX16056～MAX16059は、プッシュプル、またはオープンドレインのいずれかの出力構成で提供されます(フルデータシートの｢型番｣を参照)。これらのデバイスは、-40℃～+125℃の全自動車温度範囲での動作が保証されています。MAX16056/MAX16058は、8ピンTDFNパッケージで提供され、MAX16057/MAX16059は、6ピンTDFNパッケージ提供されます。

アプリケーション

  • 血糖値モニタ/患者モニタ
  • 測定/HVAC
  • MP3プレーヤー/ページャ
  • PDA/携帯電話
  • ポータブル/バッテリ駆動機器

製品カテゴリ

類似製品 クリックしてパラメトリック検索ですべて見る

製品ライフサイクル icon-recommended 製造中

この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。

参考資料

  • すべてを表示 (4)
  • データシート (1)
  • 信頼性データ (1)
  • Product Selector Card (1)
  • 技術記事 (1)
    • Document Type

    設計リソース

    アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。

    製品番号 材料宣誓書（MD） 信頼性データ ピン/パッケージ図 CADシンボル、フットプリント & 3Dモデル
    MAX16059ATT16+ 材料宣誓書（MD） 信頼性データ Thin Dual Flatpack No Leads, Exposed Pad
    MAX16059ATT16+T 材料宣誓書（MD） 信頼性データ Thin Dual Flatpack No Leads, Exposed Pad
    MAX16059ATT17+ 材料宣誓書（MD） 信頼性データ Thin Dual Flatpack No Leads, Exposed Pad
    MAX16059ATT17+T 材料宣誓書（MD） 信頼性データ Thin Dual Flatpack No Leads, Exposed Pad
    MAX16059ATT22+ 材料宣誓書（MD） 信頼性データ Thin Dual Flatpack No Leads, Exposed Pad
    MAX16059ATT22+T 材料宣誓書（MD） 信頼性データ Thin Dual Flatpack No Leads, Exposed Pad
    MAX16059ATT23+ 材料宣誓書（MD） 信頼性データ Thin Dual Flatpack No Leads, Exposed Pad
    MAX16059ATT23+T 材料宣誓書（MD） 信頼性データ Thin Dual Flatpack No Leads, Exposed Pad
    MAX16059ATT26+ 材料宣誓書（MD） 信頼性データ Thin Dual Flatpack No Leads, Exposed Pad
    MAX16059ATT26+T 材料宣誓書（MD） 信頼性データ Thin Dual Flatpack No Leads, Exposed Pad
    MAX16059ATT29+ 材料宣誓書（MD） 信頼性データ Thin Dual Flatpack No Leads, Exposed Pad
    MAX16059ATT29+T 材料宣誓書（MD） 信頼性データ Thin Dual Flatpack No Leads, Exposed Pad
    MAX16059ATT30+ 材料宣誓書（MD） 信頼性データ Thin Dual Flatpack No Leads, Exposed Pad
    MAX16059ATT30+T 材料宣誓書（MD） 信頼性データ Thin Dual Flatpack No Leads, Exposed Pad
    MAX16059ATT31+ 材料宣誓書（MD） 信頼性データ Thin Dual Flatpack No Leads, Exposed Pad
    MAX16059ATT31+T 材料宣誓書（MD） 信頼性データ Thin Dual Flatpack No Leads, Exposed Pad
