MAX1574

180mA、1倍/2倍圧、白色LEDチャージポンプ、3mm x 3mm TDFNパッケージ

すべて表示 showmore-icon

83%の平均効率を実現する、TDFNパッケージ(3mm x 3mm)の白色LEDチャージポンプ

Info: : 製造中 tooltip
Info: : 製造中 tooltip
表示中： 製品の詳細
arrow-icon

お探しの製品ではありませんか

viewall 製品セレクション・テーブル
file データシートを表示 (Rev.0)

PDF

1 1, 1900 ellipse 日本語

MAX1574: 180mA、1倍/2倍圧、白色LEDチャージポンプ、3mm x 3mm TDFNパッケージ Data Sheet

データシートご利用上の注意
PDFファイルを開く external-link 214.00K
Documentation すべてのドキュメントを表示

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問（FAQ）

ご購入＆ご注文に関するFAQ
製品モデル 2
1Ku当たりの価格 最低価格：$2.07
特長
  • 最大駆動能力：180mA (60mA/LED)
  • リチウムイオンバッテリの放電終期までの平均効率(PLED/PBATT)：83%
  • LED電流マッチング：0.5% (typ)
  • 適応型1倍/2倍圧 モード切替え
  • 低入力リップルおよび低EMI
  • 単線シリアルパルスインタフェースによる調光：5%～100%
  • 低シャットダウン電流：0.1µA
  • 電源電圧：2.7V～5.5V
  • ソフトスタートによる突入電流制限
  • 出力過電圧保護
  • サーマルシャットダウン保護
  • 10ピン、3mm x 3mmのTDFNパッケージ
製品概要
show more Icon

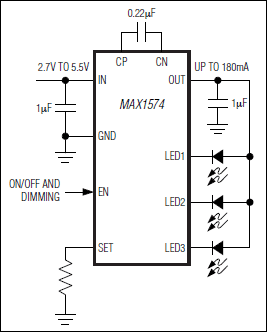

チャージポンプのMAX1574は、安定化された一定電流によって最大3個の白色LEDを駆動して均一な輝度とします。適応型1倍/2倍圧チャージポンプモードおよび超低ドロップアウト電流レギュレータを使用することによって、1セルのリチウムバッテリ電圧の入力範囲で180mAの出力駆動能力と高効率を実現します。固定周波数(1MHz)スイッチングによって、小型の外付け部品が使用可能で、低EMIと低入力リップルが得られるようにレギュレーション回路が最適化されています。

MAX1574では、外付け抵抗器を使用してフルスケール100%のLED電流を設定します。イネーブル入力(EN)は、単純なオン/オフ制御に使用するか、または、この入力に繰り返しパルスを印加して最低5%までLED電流をマルチステップで低下させることができます。所望の輝度をいったん設定すると、ENがハイに保たれている限りMAX1574は一定のLED電流を維持します。ENが2ms以上の間ローに保たれると、MAX1574はシャットダウンに入ります。MAX1574は、10ピン、3mm x 3mmのTDFNパッケージ(高さ0.8mm max)で提供されます。

アプリケーション

  • カメラストロボ/フラッシュおよびムービーライト
  • 携帯電話/スマートフォン
  • LCDバックライト
  • PDA、デジタルカメラ、およびカムコーダ
