製品概要
機能と利点
- 独自の適応型1倍/1.5倍圧モード
- 高効率(PLEDs/PBATT)：最大92%
- LED電流マッチングおよび精度：0.2%
- 1 LED当たりドライブ能力：28mA
- 低入力リップルおよび低EMI
- バラスト抵抗器不要
- ロジックまたはPWM調光制御
- 低シャットダウン電流：0.1µA
- 入力電圧範囲：2.7V～5.5V
- ソフトスタートにより突入電流制限
- 出力過電圧保護
- サーマルシャットダウン保護
- 外付けショットキダイオード不要
- 小型UCSP (2.1mm x 2.1mm x 0.6mm)およびTQFN (4mm x 4mm)パッケージ
製品概要

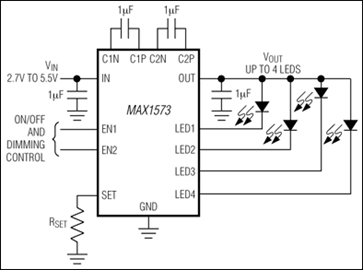

フラクショナルチャージポンプMAX1573は最大4個の白色LEDを安定化定電流で駆動し、輝度を均一化します。独自の適応型1倍/1.5倍圧モードと超低ドロップアウト電流レギュレータによって、1セルリチウムイオンバッテリ入力電圧範囲全体にわたって最大効率を維持します。また、1MHz固定周波数スイッチングで外付け部品の小型化を実現し、EMIと入力リップルを低減するようにレギュレーション方式が最適化されています。
そして、外付け抵抗器によりLED全電流が設定され、また2つのディジタル入力によってオン/オフ制御と3段階輝度からの選択が行われます。また、パルス幅変調(PWM)信号により、部品を追加せずにLED輝度を変調することもできます。
MAX1573は、小型チップスケールUCSP™ (4 x 4 グリッド)および16ピンTQFNパッケージで提供されます。
アプリケーション
- 携帯電話/スマートフォン
- MP3プレーヤー
- その他のカラーディスプレイ付きハンドヘルド機器
- PDA、デジタルカメラ、およびカムコーダ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| MAX1573ETE+ | 材料宣誓書（MD） | 信頼性データ | 16-LFCSP-4X4X0.75 | |
| MAX1573ETE+T | 材料宣誓書（MD） | 信頼性データ | 16-LFCSP-4X4X0.75 | |
| ウェハ・ファブリケーション・データ | MAX1573 Reliability Data |
