MAX1570

1x/1.5x高効率チャージポンプ内蔵、白色LED電流レギュレータ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$2.71
特長
  • 優れた0.3% LED間電流マッチング
  • 1 LED当たりドライブ能力:30mA
  • 独自の1倍圧または1.5倍圧モードによる超高効率
  • 低入力リップルおよび低EMI
  • バラスト抵抗器不要
  • ディジタルまたはPWM LED調光制御
  • シャットダウン電流:0.1µA
  • 電源電圧範囲:2.7V~5.5V
  • ソフトスタートによる突入電流制限
  • サーマルシャットダウン保護
  • 外付けインダクタ、ショットキダイオード、ツェナーダイオードは不要
  • 小型、4mm x 4mmの16ピンTQFNパッケージ
製品概要
show more Icon

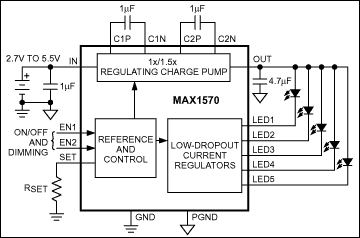

MAX1570フラクショナルチャージポンプは安定化定電流で最大5個の白色LEDを駆動し、輝度を均一化します。MAX1570は、1倍圧または1.5倍圧フラクショナルチャージポンプと超低ドロップアウト電流レギュレータを使用して、1セルリチウムイオン(Li+)バッテリの入力電圧範囲全体にわたって最大効率を維持します。また、MAX1570は1MHz固定周波数スイッチングで動作し、外付け部品の超小型化が可能です。EMIと入力リップルを低減するように、レギュレーション方式が最適化されています。

外付け抵抗器によりLED最大電流が設定され、2つのディジタル入力によってオン/オフ制御と3段階輝度の選択を行います。また、LEDの輝度変調にパルス幅変調(PWM)信号を使用することもできます。

MAX1570は、4mm x 4mmの16ピンTQFNパッケージ(厚み0.8mm max)で提供されています。

アプリケーション

  • 携帯電話/スマートフォン
  • デジタルカメラおよびカムコーダ
  • PDAおよびパームトップコンピュータ
  • ポータブルMP3プレーヤ
  • 白色LEDバックライト

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$2.71

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX1570ETE+
  • HTML
  • HTML
MAX1570ETE+T
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

6 20, 2016

- 1612

ASSEMBLY

MAX1570ETE+

製造中

MAX1570ETE+T

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

6 20, 2016

- 1612

arrow down

ASSEMBLY

MAX1570ETE+

製造中

MAX1570ETE+T

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

MAX1570EVKIT

Evaluation Kit for the MAX1570

zoom

MAX1570EVKIT

Evaluation Kit for the MAX1570

Evaluation Kit for the MAX1570

機能と利点

  • Excellent (0.3%) LED-to-LED Current Matching
  • 2.7V to 5.5V Input Range
  • 30mA/LED Drive Capability
  • Five LEDs at 150mA Total Current
  • 0.1µA (typ) IC Shutdown Current
  • Digital PWM LED Dimming Control
  • Fixed 1MHz Switching Frequency
  • Surface-Mount Component Construction
  • 16-Pin 4mm x 4mm Thin QFN Package
  • Fully Assembled and Tested

製品の詳細

The MAX1570 evaluation kit (EV kit) is a fully assembled and tested surface-mount circuit board. The EV kit contains the MAX1570, a white LED driver with high-efficiency charge pump. The EV kit accepts a 2.7V to 5.5V input and drives up to five white LEDs with regulated constant current for uniform intensity. The MAX1570 runs at 1MHz fixed frequency, allowing tiny external components.

Applications

  • Cell Phones/Smartphones
  • Digital Cameras and Camcorders
  • Portable MP3 Players
  • White LED Backlighting
