MAX15053

高効率、2A、電流モード、同期ステップダウンスイッチングレギュレータ

すべて表示 showmore-icon

市場で最も小型かつ高効率の2Aソリューション

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$2.08
機能
  • ディスクリートソリューションより設計が簡素化および小型化
    • RDS(ON)が30mΩ (typ)のハイサイドMOSFETおよび18mΩ (typ)のローサイドMOSFET内蔵(5Vの場合)
    • スイッチング周波数:1MHz (出荷時調整済み)
    • 低ESRのセラミック出力コンデンサで安定動作
    • 無料のEE-Sim®デザインおよびシミュレーションツールでサポート
  • 高性能によって幅広いPoL (ポイントオブロード)アプリケーションに最適
    • 出力電圧精度:±1% (全負荷、ライン、および温度範囲)
    • 連続出力電流:2A (全温度範囲)
    • 動作電源電圧:2.7V~5.5V
    • 調整可能な出力:0.6V~最大で0.94 x VIN
  • 軽負荷時および重負荷時の高効率によって消費電力と発熱を低減
    • 効率:96% (3.3V/2A出力時)
    • RDS(ON)が30mΩ (typ)のハイサイドMOSFETおよび18mΩ (typ)のローサイドMOSFET内蔵(5Vの場合)
    • 軽負荷時のスキップモード機能
  • 電源の起動とシーケンスを制御してグリッチのないプロセッサ動作を実現
    • イネーブル入力/パワーグッド出力によってシーケンスが可能
    • プリバイアス出力への安全な起動
    • 設定可能なソフトスタート
    • 外部リファレンス入力を使用してソフトスタートを直接駆動可能
  • 内蔵保護機能によって電源の信頼性が向上
    • 過電流および過熱から完全保護
    • 入力低電圧ロックアウト
    • サイクル単位の過電流保護
製品概要
show more Icon

高効率、電流モード、同期ステップダウンスイッチングレギュレータのMAX15053は、電源スイッチを内蔵し最大2Aの出力電流を供給します。このデバイスは、2.7V~5.5Vで動作し、0.6V~入力電圧の最大94%の出力電圧を供給するため、分散電源システム、ポータブル機器、およびプリレギュレーションアプリケーションに最適です。

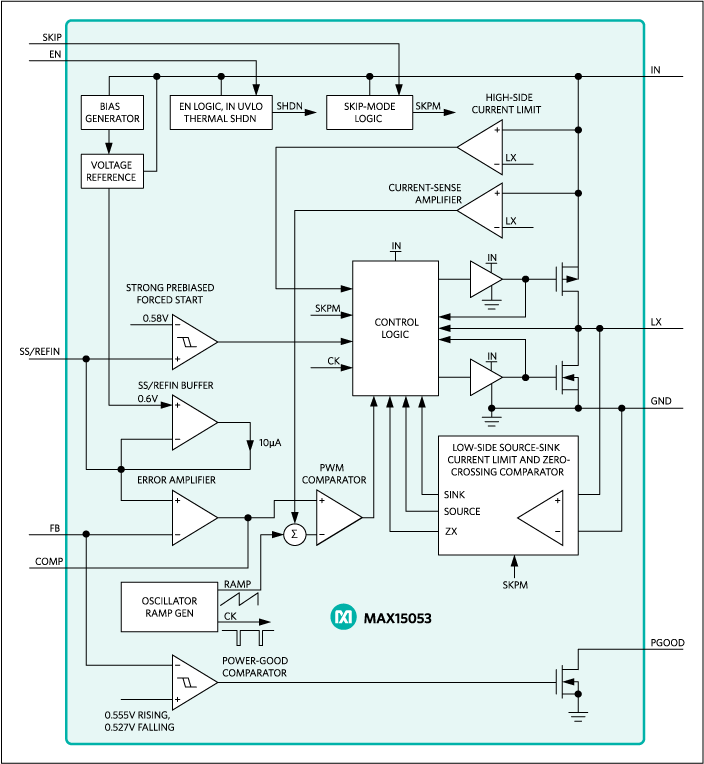

MAX15053は、高利得のトランスコンダクタンスエラーアンプによる電流モード制御アーキテクチャを採用しています。この電流モード制御アーキテクチャは、補償デザインを簡素化し、サイクルごとの電流制限、ラインおよび負荷過渡に対する高速応答を確保します。

MAX15053は、選択可能なスキップモード機能を備えており、電流消費を低減し、軽出力負荷時の効率向上を実現します。低RDS(ON)の内蔵スイッチによって、重大な意味を持つインダクタンスを最小限に抑制しながら、重負荷で高効率を実現するため、ディスクリートソリューションに比べてレイアウト設計が容易になります。簡素なレイアウトと実装面積を使用することによって、新規設計を初回で完了させることができます。

MAX15053は、1MHzの出荷時較正済み、固定周波数PWMモード動作を特長とします。高スイッチング周波数は、PWM電流モードアーキテクチャとともに、コンパクトなオールセラミックコンデンサ設計を可能にします。

MAX15053は、突入電流を低減するコンデンサプログラマブルなソフトスタート、PREBIAS動作までの起動、および割込みや電源シーケンスに使用可能なPGOODオープンドレイン出力を備えています。

MAX15053は、3 x 3アレイの9ピンWLPパッケージ(1.5mm x 1.5mm)で提供され、-40℃~+85℃の温度範囲での動作が保証されています。

アプリケーション

  • 分散電源システム
  • IP電話
  • ノートブック電源
  • ポータブル機器
  • リニアレギュレータ用プリレギュレータ
  • サーバ電源

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$2.08

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
MAX15053EWL+
  • HTML
  • HTML
MAX15053EWL+T
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

MAX15053EVKIT

MAX15053の評価キット

zoom

MAX15053EVKIT

MAX15053の評価キット

MAX15053の評価キット

機能と利点

  • 入力動作電源:2.7V~5.5V
  • オールセラミックコンデンサ設計
  • スイッチング周波数:1MHz
  • 出力電圧範囲:0.6V~最大(0.94 x VIN)
  • イネーブル入力/パワーグッド出力
  • 選択可能なスキップモード/強制PWM機能
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品の詳細

MAX15053の評価キット(EVキット)は、スイッチ内蔵の高効率2AステップダウンレギュレータのMAX15053を評価するための実証済みデザインを提供します。このEVキットは、2.7V~5.5Vの入力電源から最大2Aの負荷電流で1.8V出力にプリセットされています。ICは1MHzの固定スイッチング周波数を備えており、このEVキットは、オールセラミックコンデンサ設計および高速過渡応答を達成することができます。

アプリケーション

  • 分散電源システム
  • IP電話
  • ノートブック電源
  • ポータブル機器
  • リニアレギュレータ用プリレギュレータ
  • サーバ電源
ツールおよびシミュレーション

ツールおよびシミュレーション 2

リファレンス・デザイン

リファレンス・デザイン 1

5449fig09

This fully tested reference design provides a complete solution for powering the Xilinx® Zynq® Extensible Processing Platform (EPP).
