MAX13172E

+5Vマルチプロトコル、ソフトウェア選択可能なクロックトランシーバ

MAX13172Eは拡張ESD保護を提供し、MXL1544のピン互換アップグレード

データシート (Rev. 1)
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品の詳細

  • MAX13170E/MAX13172E/MAX13174EのチップセットはMXL1544/MAX3175/MXL1543/MXL1543Bによるチップセットのピン互換アップグレード
  • チップセットは+5Vの単一電源で動作
  • ソフトウェア選択可能なDCE/DTE設定
  • V.28 (RS-232)、V.10/V.11 (RS-449/V.36、EIA-530、EIA-530A、X.21、RS-423)プロトコルをサポート
  • フロースルーピン配置
  • フェイルセーフレシーバであると同時にV.11およびV.35準拠を維持
  • 超低最大シャットダウン電流(ノーケーブルモード)
  • TUV認定NET1/NET2およびTBR1/TBR2準拠(出願中)
  • GND基準のトランスミッタ出力とレシーバ入力に対して拡張ESD保護
    • ±10kV：ヒューマンボディモデルを使用
    • ±3kV：IEC 61000-4-2規格の接触放電法を使用
    • ±3kV：IEC 61000-4-2規格のエアギャップ放電法を使用
MAX13172E
+5Vマルチプロトコル、ソフトウェア選択可能なクロックトランシーバ

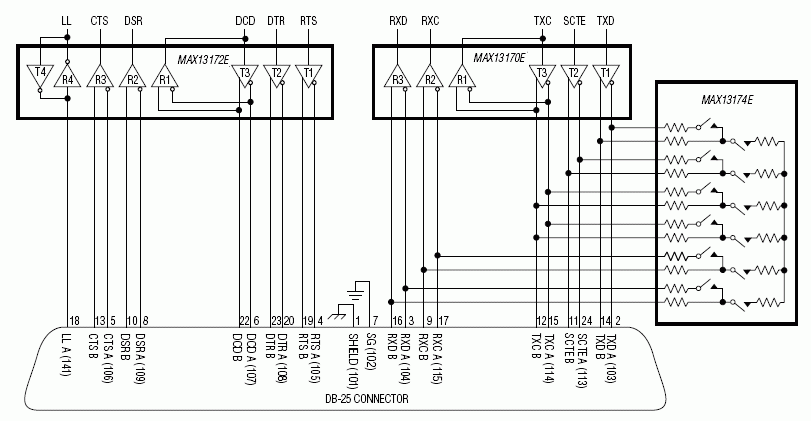

MAX13172E：標準動作回路
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
アナログスイッチ＆マルチプレクサ 1
MAX13174E
+5Vマルチプロトコル、ピン選択可能なケーブルターミネータ
インターフェース・トランシーバ ＆ アイソレータ 3
MAX13170E
+5Vマルチプロトコル、3Tx/3Rx、ソフトウェア選択可能なクロックトランシーバ
MXL1543B
+5Vマルチプロトコル、3Tx/3Rx、ソフトウェア選択可能なクロック/データトランシーバ
MXL1544
製造中 +5Vマルチプロトコル、ソフト選択可制御トランシーバ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

評価用キット

MAX13174EEVKIT

MAX13170E、MAX13172E、およびMAX13174Eの評価キット

今すぐ購入 詳細を表示

機能と利点

  • プログラマブルなトランシーバサポート
    • V.28 (RS-232)
    • V.11 (RS-449/V.36、EIA-530、EIA-530A、およびX.21)
    • V.35
  • 真のフェイルセーフレシーバ入力
  • プログラマブルなケーブル終端(MAX13174E)
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品詳細

MAX13170E/MAX13172E/MAX13174Eの評価キット(EVキット)は、マルチプロトコルクロック/データトランシーバのMAX13170E、制御トランシーバのMAX13172E、およびケーブルターミネータのMAX13174Eの各チップを組み合わせています。このチップセットは、完全なソフトウェア選択可能なマルチプロトコルデータ端末機器(DTE)またはデータ通信機器(DCE)インタフェースポートを構成し、V.28 (RS-232)、V.11 (RS-449/V.36、EIA-530、EIA-530A、X.21)、およびV.35プロトコルをサポートします。内蔵のチャージポンプによって、このEVキットは5Vの単一電源で動作可能です。

このEVキットは、チップセットのフロースルーのピン配置を活用するように設計されています。このEVキットは、40ピンヘッダ(ロジック信号)、メスDB25コネクタ(プロトコル信号)、3つのSMAコネクタ(高速ロジック信号)、および高速データ信号(ロジックおよびプロトコル信号)の測定用のスコーププローブコネクタを備えています。

アプリケーション

  • CSUおよびDSU
  • データネットワーキング
  • データルータ
  • PCIカード
  • 電気通信機器

MAX13172EEVKIT

MAX13170E、MAX13172E、およびMAX13174Eの評価キット

今すぐ購入 詳細を表示

機能と利点

  • プログラマブルなトランシーバサポート
    • V.28 (RS-232)
    • V.11 (RS-449/V.36、EIA-530、EIA-530A、およびX.21)
    • V.35
  • 真のフェイルセーフレシーバ入力
  • プログラマブルなケーブル終端(MAX13174E)
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品詳細

MAX13170E/MAX13172E/MAX13174Eの評価キット(EVキット)は、マルチプロトコルクロック/データトランシーバのMAX13170E、制御トランシーバのMAX13172E、およびケーブルターミネータのMAX13174Eの各チップを組み合わせています。このチップセットは、完全なソフトウェア選択可能なマルチプロトコルデータ端末機器(DTE)またはデータ通信機器(DCE)インタフェースポートを構成し、V.28 (RS-232)、V.11 (RS-449/V.36、EIA-530、EIA-530A、X.21)、およびV.35プロトコルをサポートします。内蔵のチャージポンプによって、このEVキットは5Vの単一電源で動作可能です。

このEVキットは、チップセットのフロースルーのピン配置を活用するように設計されています。このEVキットは、40ピンヘッダ(ロジック信号)、メスDB25コネクタ(プロトコル信号)、3つのSMAコネクタ(高速ロジック信号)、および高速データ信号(ロジックおよびプロトコル信号)の測定用のスコーププローブコネクタを備えています。

アプリケーション

  • CSUおよびDSU
  • データネットワーキング
  • データルータ
  • PCIカード
  • 電気通信機器

MAX13170EEVKIT

MAX13170E、MAX13172E、およびMAX13174Eの評価キット

今すぐ購入 詳細を表示

機能と利点

  • プログラマブルなトランシーバサポート
    • V.28 (RS-232)
    • V.11 (RS-449/V.36、EIA-530、EIA-530A、およびX.21)
    • V.35
  • 真のフェイルセーフレシーバ入力
  • プログラマブルなケーブル終端(MAX13174E)
  • 実証済みPCBレイアウト
  • 完全実装および試験済み

製品詳細

MAX13170E/MAX13172E/MAX13174Eの評価キット(EVキット)は、マルチプロトコルクロック/データトランシーバのMAX13170E、制御トランシーバのMAX13172E、およびケーブルターミネータのMAX13174Eの各チップを組み合わせています。このチップセットは、完全なソフトウェア選択可能なマルチプロトコルデータ端末機器(DTE)またはデータ通信機器(DCE)インタフェースポートを構成し、V.28 (RS-232)、V.11 (RS-449/V.36、EIA-530、EIA-530A、X.21)、およびV.35プロトコルをサポートします。内蔵のチャージポンプによって、このEVキットは5Vの単一電源で動作可能です。

このEVキットは、チップセットのフロースルーのピン配置を活用するように設計されています。このEVキットは、40ピンヘッダ(ロジック信号)、メスDB25コネクタ(プロトコル信号)、3つのSMAコネクタ(高速ロジック信号)、および高速データ信号(ロジックおよびプロトコル信号)の測定用のスコーププローブコネクタを備えています。

アプリケーション

  • CSUおよびDSU
  • データネットワーキング
  • データルータ
  • PCIカード
  • 電気通信機器
MAX13174EEVKIT
MAX13170E、MAX13172E、およびMAX13174Eの評価キット
MAX13172EEVKIT
MAX13170E、MAX13172E、およびMAX13174Eの評価キット
MAX13170EEVKIT
MAX13170E、MAX13172E、およびMAX13174Eの評価キット
