MXL1543B

+5Vマルチプロトコル、3Tx/3Rx、ソフトウェア選択可能なクロック/データトランシーバ

データシート (Rev. 0)
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • MXL1543B、MXL1544/MAX3175、およびMXL1344AチップセットはLTC1543、LTC1544、およびLTC1344Aとピン互換
  • RS-232、RS-449、EIA-530、EIA-530A、V.35、V.36、およびX.21をサポート
  • MXL1344Aを使用するソフトウェア選択可能なケーブル終端
  • MXL1544/MAX3175、およびMXL1344Aとともに完全なDTEまたはDCEポートを構成
  • 単一電源動作：+5V
  • ノーケーブルモード：0.5µA
  • TUV認定のNET1/NET2およびTBR1/TBR2に適合

    • MXL1543Bは3ドライバ/3レシーバのマルチプロトコルトランシーバで、+5Vの単一電源で動作します。MXL1543Bは、MXL1544/MAX3175およびMXL1344Aとともにソフトウェア選択可能な完全なデータ端末装置(DTE)またはデータ回線終端機器(DCE)インタフェースポートを構成し、V.28 (RS-232)、V.10/V.11 (RS-449/V.36、EIA-530、EIA- 530A、X.21)、およびV.35プロトコルをサポートしています。トランシーバMXL1543Bは高速のクロックおよびデータ信号を伝送し、MXL1544/MAX3175は制御信号を伝送します。MXL1543Bはソフトウェア選択可能な抵抗終端ネットワークのMXL1344A、またはディスクリートの終端ネットワークによって終端させることができます。

    内蔵のチャージポンプと独自の低ドロップアウトトランスミッタ出力段によって、+5Vの単一電源でV.11、V.28、およびV.35適合の動作が可能です。すべてのモードピン(M0、M1、およびM2)がハイに設定されるか、未接続の場合は、ノーケーブルモードとなります。ノーケーブルモードでは消費電流が0.5µAに減少し、トランスミッタおよびレシーバ出力はすべてディセーブル(ハイインピーダンス)となります。短絡電流制限とサーマルシャットダウン回路は、過剰な電力損失からドライバを保護します。

    アプリケーション

    • CSU/DSU
    • データネットワーキング
    • データルータ
    • PCIカード
    • テレコム機器
    MXL1543B
    +5Vマルチプロトコル、3Tx/3Rx、ソフトウェア選択可能なクロック/データトランシーバ

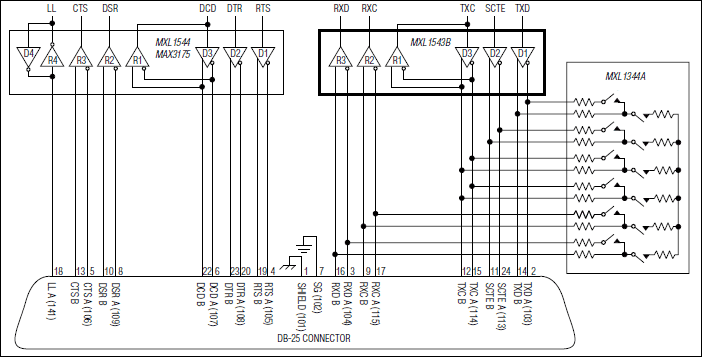

    MXL1543B：標準動作回路
