LTM8064

58V入力、6A CVCC降圧μModuleレギュレータ

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$19.42
特長
  • 完全な降圧スイッチモード電源
  • CVCC: 定電圧、定電流
  • 2象限: 出力電流をソース/シンク両方向に供給
  • 並列接続により出力電流の増加が可能、電源が異なる場合でも同様
  • 調整可能な出力電流: ソース電流時は最大7A、シンク電流時は最大9.1A
  • 広い入力電圧範囲: 6V~58V
  • 出力電圧範囲: 1.2V~36V
  • 選択可能なスイッチング周波数: 100kHz~1MHz
  • (e1) RoHS準拠のパッケージ
  • プログラム可能なソフトスタート
  • 小型(16mm × 11.9mm × 4.92mm)の表面実装BGAパッケージ
製品概要
show more Icon

LTM8064は、入力電圧が58Vの6A、定電圧、定電流(CVCC)降圧μModule®(パワーモジュール)レギュレータです。スイッチング・コントローラ、パワー・スイッチ、インダクタ、および支持部品がパッケージに搭載されています。LTM8064は6V~58Vの入力電圧範囲で動作し、1.2V~36Vの出力電圧範囲をサポートします。LTM8064は、CVCC動作により、ソース電流の場合は最大7A、シンク電流の場合は最大9.1Aの出力電流を全出力電圧範囲で高精度に安定化することができます。出力電流は、制御電圧、1個の抵抗、またはサーミスタにより設定することができます。スイッチング周波数を設定するには、RTピンとグランドの間に抵抗を単純に接続します。FBとグランドの間に抵抗を接続すると、出力電圧を設定することができます。設計を完了するために必要なのは、入力と出力のバルク・フィルタ・コンデンサだけです。

LTM8064は、熱特性が改善された小型(16mm × 11.9mm × 4.92mm)のオーバーモールド・ボール・グリッド・アレイ(BGA)パッケージに収容されているので、標準の表面実装装置による自動組み立てに適しています。LTM8064はRoHSに準拠しています。


アプリケーション

  • 短絡保護または高精度の出力電流制限
  • 大出力LEDの駆動
  • ペルチェ・ドライバ
  • モータの駆動
  • バッテリ/スーパーキャパシタの充電およびセル電圧のバランス調整

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 3
1Ku当たりの価格 最低価格:$19.42

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTM8064EY#PBF
  • HTML
  • HTML
LTM8064IY
  • HTML
  • HTML
LTM8064IY#PBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

7 21, 2021

- 21_0159

Ink Mark to Laser Mark Conversion for µModule

LTM8064EY#PBF

製造中

LTM8064IY

製造中

LTM8064IY#PBF

製造中

2 28, 2020

- 20_0123

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

7 21, 2021

- 21_0159

arrow down

Ink Mark to Laser Mark Conversion for µModule

LTM8064EY#PBF

製造中

LTM8064IY

製造中

LTM8064IY#PBF

製造中

2 28, 2020

- 20_0123

arrow down

Micro-Module, Test Site Transfer from Analog Devices Singapore to Analog Devices Penang, Malaysia

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

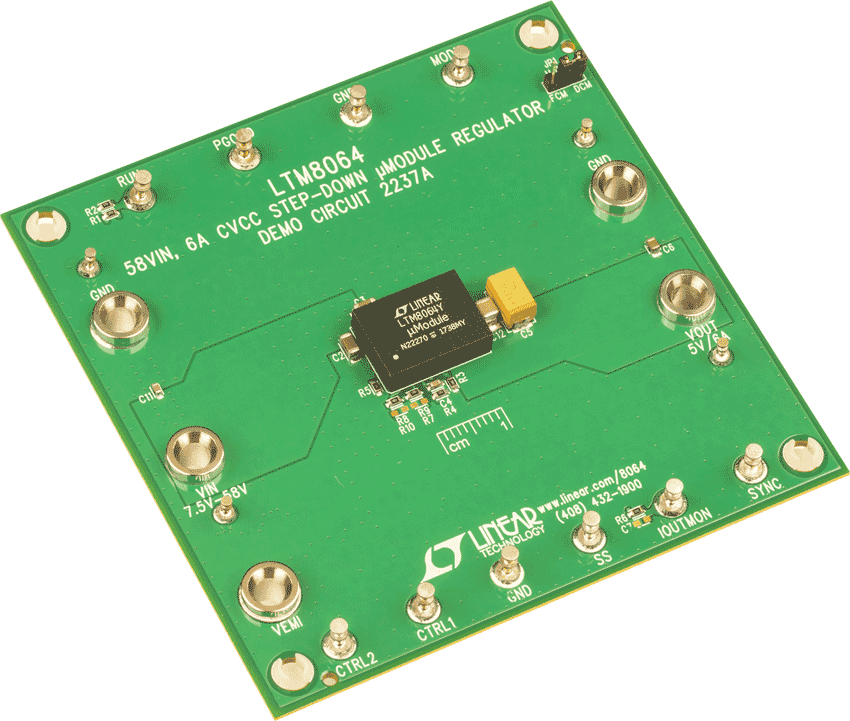

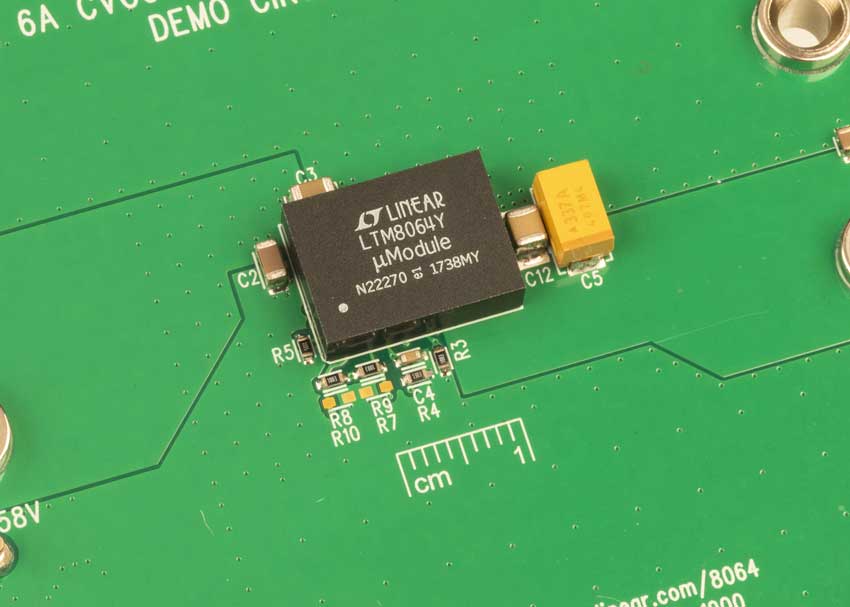

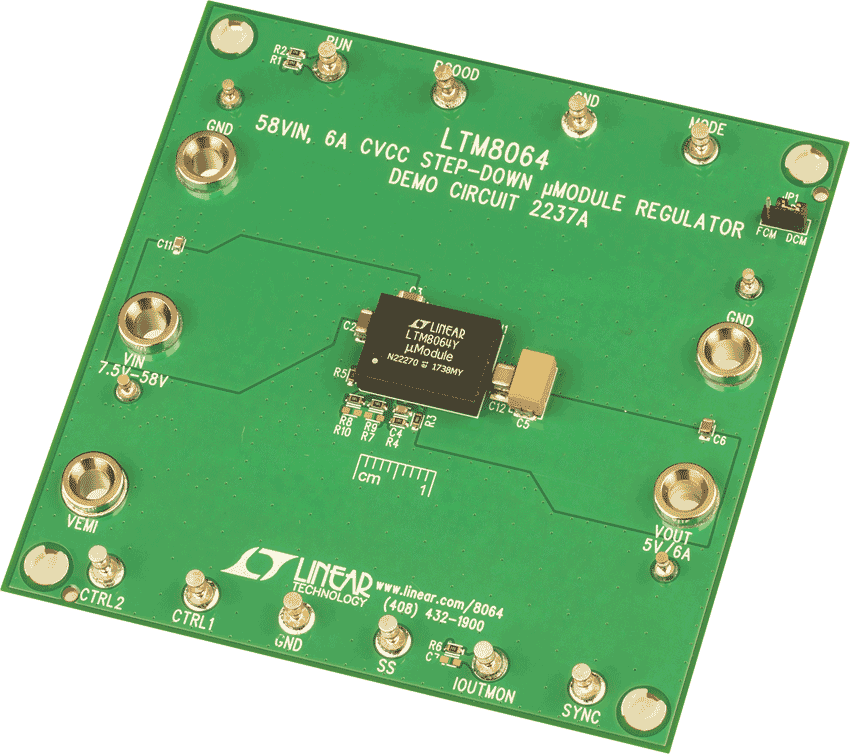

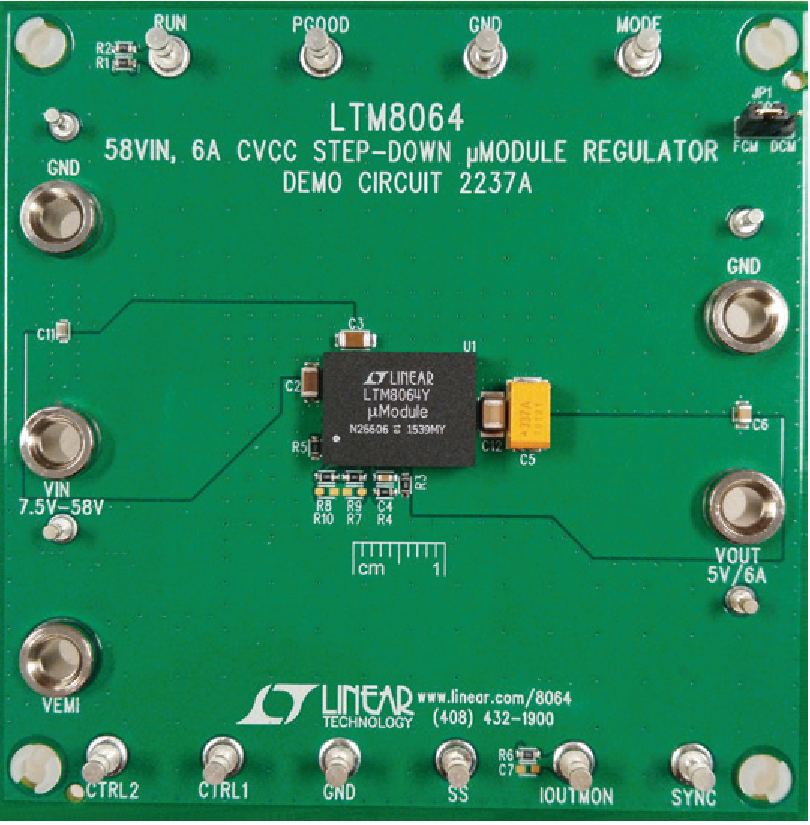

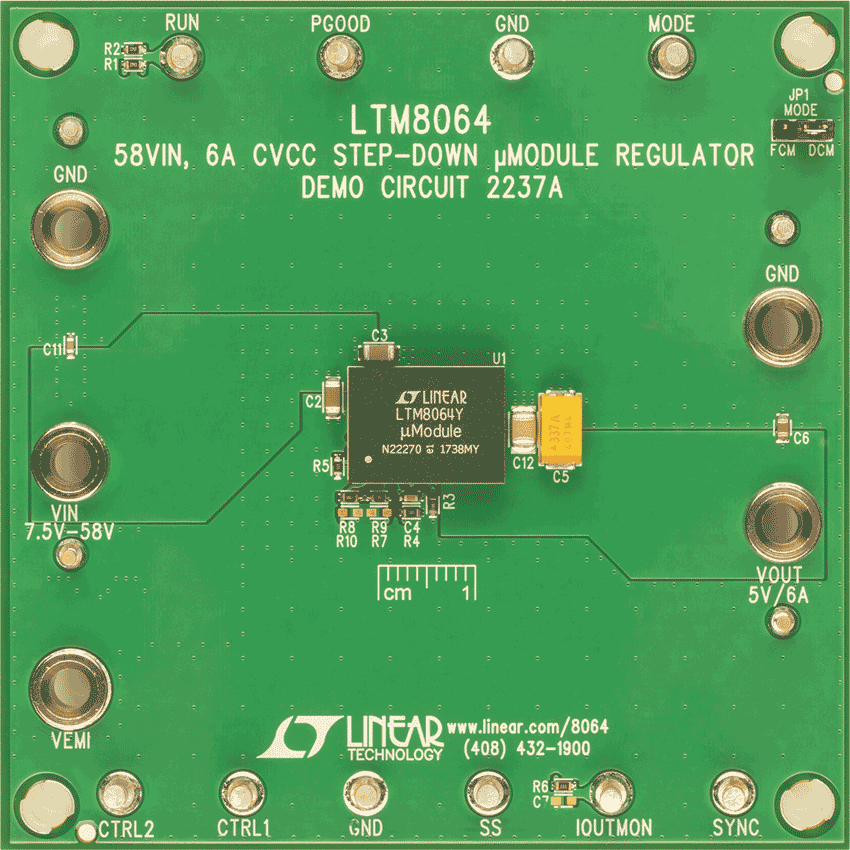

DC2237A

LTM8064 Demo Board | CVCC Source/Sink Step‑Down μModule Regulator, 7.5V ≤ VIN ≤ 58V, VOUT = 5V @ ±6A

zoom

DC2237A

LTM8064 Demo Board | CVCC Source/Sink Step‑Down μModule Regulator, 7.5V ≤ VIN ≤ 58V, VOUT = 5V @ ±6A

LTM8064 Demo Board | CVCC Source/Sink Step‑Down μModule Regulator, 7.5V ≤ VIN ≤ 58V, VOUT = 5V @ ±6A

製品の詳細

Demonstration circuit 2237A is a 58VIN, 6A, CVCC Step-Down μModule® Regulator featuring the LTM8064. The demo circuit is designed for a 5V output from an input voltage range of 7.5V to 58V. The output can source 7A (typical) or sink 9.1A (typical). The circuit can be operated in either constant voltage mode or constant current mode.

ツールおよびシミュレーション

ツールおよびシミュレーション 1

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
