LTM4647

新規設計に推奨

30A DC/DC 降圧μModuleレギュレータ

データシート
製品セレクション・テーブル
製品モデル
3
1Ku当たりの価格
最低価格：$34.96
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 入力電圧範囲：4.7V～15V
  • 出力電圧範囲：0.6V～1.8V
  • DC出力電流：30A
  • 全DC出力電圧誤差：±1.2%（–40℃～125℃）
  • 信頼性の高いN + 1 個の位相重複をサポート
  • 内部または外部制御ループ補償
  • 高精度レギュレーション向けの差動リモート検出アンプ
  • 電流モード制御/高速トランジェント応答
  • マルチフェーズ電流分担（最大180A）
  • 内蔵温度モニタ
  • パルス・スキップ動作、Burst Mode®動作を選択可能
  • ソフトスタート/電圧トラッキング
  • 周波数同期
  • 出力過電圧保護
  • 出力過電流フォールドバック保護
  • 9mm×15mm×5.01mmのBGAパッケージ
LTM4647
30A DC/DC 降圧μModuleレギュレータ
12VIN, 1VOUT, 30A DC/DC μModule Regulator 1VOUT Efficiency vs Load Current Product Package 1
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 2

技術記事 1

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
デジタル・パワー・システム・マネージメント（PSM） 1
LTC2975
新規設計に推奨 入力電流とエネルギーの 正確な測定を特長とする 4チャネルPMBusパワーシステム・マネージャ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 3

下記製品はLTspiceで使用することが出来ます。:

  • LTM4647

LTpowerCAD 1

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTpowerCAD

LTpowerCAD®は、電力段のデバイスの選択、詳細な電力効率の提供、ループのボーデ線図の安定性および負荷過渡応答解析の敏速な表示などを行うと共に、シミュレーション用にLTspiceにエクスポートできる電源設計プログラムです。

評価用キット

eval board
schematic 1
DC2616A-D

LTM4647 高効率、PolyPhase 120 A 降圧電力 µModule レギュレータ

今すぐ購入 詳細を表示

製品詳細

デモ回路 2616A-D は LTM4647EY を使用する多相設計が特徴です。LTM4647EY は、30 A の高効率スイッチ・モードの降圧電力 µモジュール・レギュレータです。入力電圧範囲は 6 V ～ 15 V です。入力電圧範囲 4.7 V ～ 6 V の DC2616A-D を使用するには、INTVCC を SVINに接続（R22、R42、R55、R68 を OPT から 0Ωへ変更)、DRVCC を VINΩ に接続（R21、R38、R52、R65 を 0Ωから OPTへ、R2、R39、R53、R66 を OPT から 0Ω へ変更）します。出力電圧範囲は 0.6 V ～ 1.8 V です。DC2616A-D は、公称 120A 出力電流を 4 つの LTM4647 並列モジュールで供給します。データシートに説明されているように、特定の VIN、VOUTおよび熱条件では出力電流のディレーティングが必要です。

ボードは重負荷条件では連続導通モードで動作します。低負荷電流時に高い効率を確保するために、MODE_PLLIN ジャンパは、ノイズに敏感なアプリケーションではパルス・スキップ・モードを選択し、ノイズの影響を受けにくいアプリケーションではバースト・モード動作を選択します。さらに MODE_PLLIN ピンは、LTM4647 を外部クロック・シグナルに同期させます。2 つの隣接した位相間の移相は 90 度です。DC2616A-D には LTM4647 に内部、外部両方の補償回路を選択するオプションがあります。デモ回路 DC2616A-D を使用または変更する前に、このデモ・マニュアルと併せて LTM4647 データシートを参照してください。

eval board
schematic 2
schematic 3
schematic 4
schematic 5
DC2141A

LTM4647 Demo Board | Buck μModule, 6V ≤ VIN ≤ 15V or 4.7V ≤ VIN ≤ 6V, VOUT = 0.6V to 1.8V @ 30A

今すぐ購入 詳細を表示

製品詳細

Demonstration circuit 2141A features the LTM4647EY, a 30A high efficiency, switch mode step-down power μModule regulator. The input voltage range is from 6V to 15V. To use DC2141A for input voltage range from 4.7V to 6V, connect INTVCC to SVIN (change R22 from OPT to 0Ω), DRVCC to VIN (change R21 from 0Ω to OPT, R28 from OPT to 0Ω). The output voltage range is 0.6V to 1.8V. Derating is necessary for certain VIN, VOUT, frequency and thermal conditions. The DC2141A offers the TRK/SS pin allowing the user to program output tracking or soft-start period. The board operates in continuous conduction mode in heavy load conditions. For high efficiency at low load currents, the MODE_PLLIN jumper selects pulse-skipping mode for noise sensitive applications or Burst Mode® operation in less noise sensitive applications.

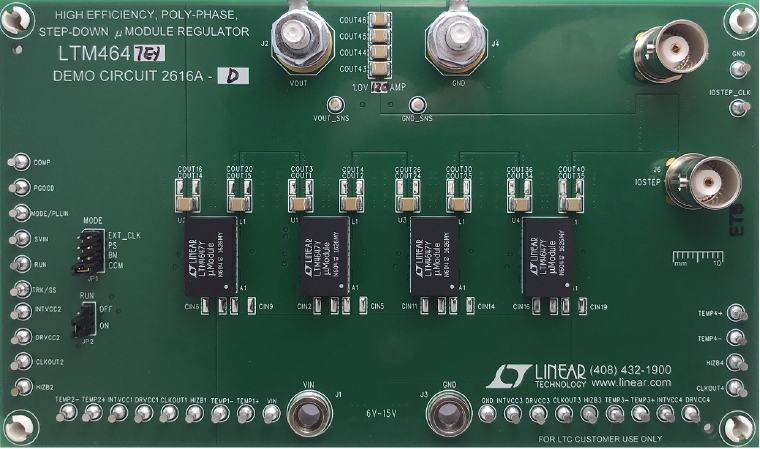

DC2616A-D
LTM4647 高効率、PolyPhase 120 A 降圧電力 µModule レギュレータ
DC2616A-D Image

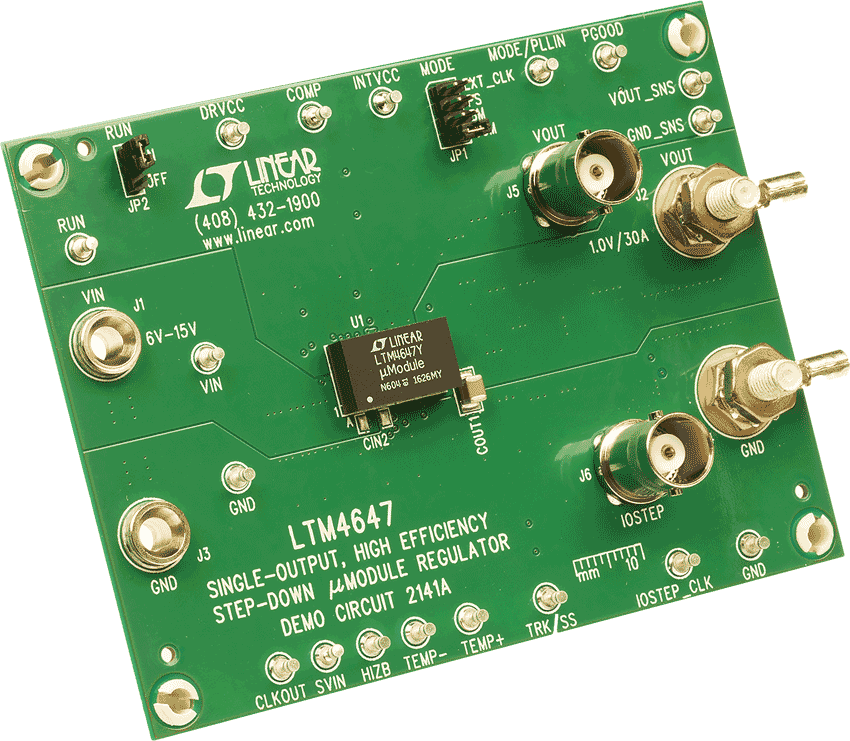

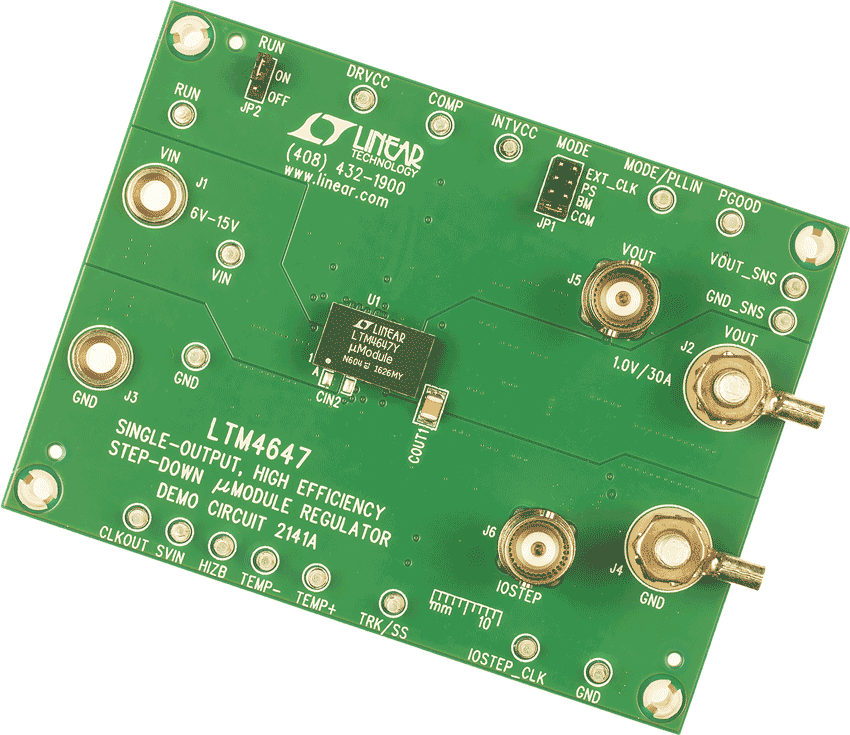

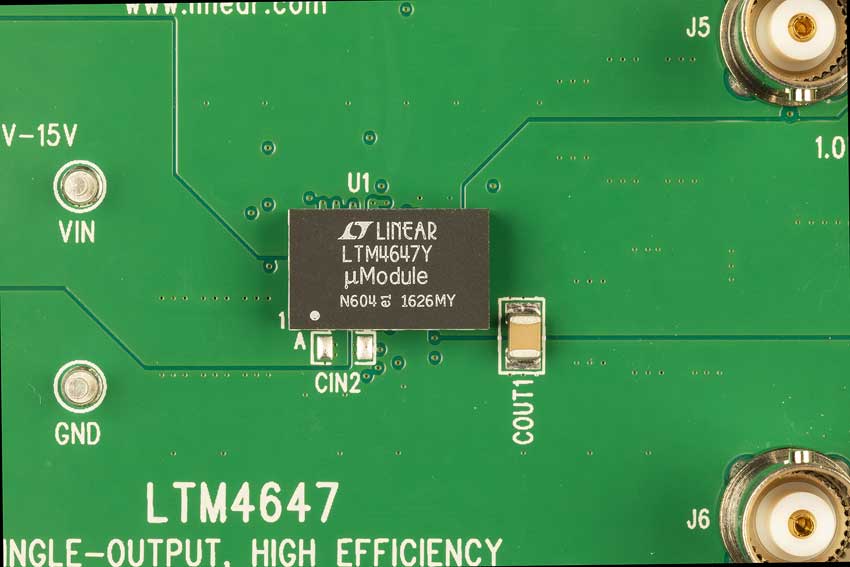

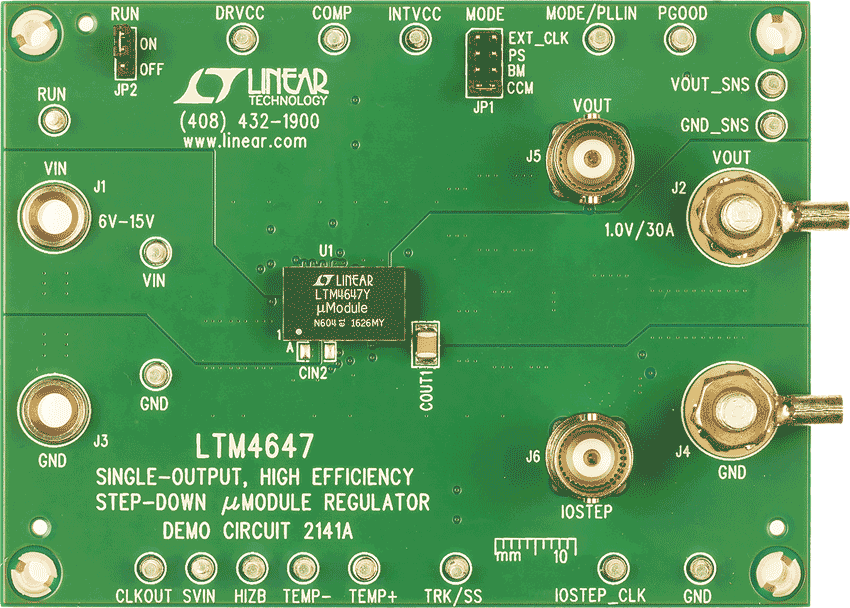

DC2141A
LTM4647 Demo Board | Buck μModule, 6V ≤ VIN ≤ 15V or 4.7V ≤ VIN ≤ 6V, VOUT = 0.6V to 1.8V @ 30A
DC2141A Demo Board DC2141A Demo Board DC2141A Demo Board DC2141A Demo Board

リファレンス・デザイン

Agilex7 2X F-Tile Alternative µModule
Agilex7 2X F-Tile Alternative µModule
Intel Agilex 7 FPGA F-series Development Kit (2x F-Tile) (Alternative µModule) Circuits from the Lab®

Altera FPGA

詳細なリファレンス・デザインを表示

機能と利点

  • Intel Agilex 7 F-Series devices target a wide range of applications across many markets. This series offers transceiver rates up to 58 Gbps, advanced DSP blocks supporting multiple precisions of fixed-point and floating-point operations, and high-performance crypto blocks.
  • Analog Devices has worked closely with FPGA and processor manufacturers to develop verified power solutions that optimize cost, size and efficiency in high performance applications.
  • Our reference designs are supported by an intuitive design tool set and IP.
  • ADI provides supporting documentation including LTpowerPlanner and applicable LTpowerPlay configuration files to enable you to validate the power solution for your application seamlessly. Our team can provide samples and/or evaluation boards for quick validation that can speed time to market in the most complex applications.
  • For a complete list power designs and use cases, please contact your local FAE.
Intel Agilex 7 FPGA F-series Development Kit (2x F-Tile) (Alternative µModule)
Altera FPGA
Agilex7 2X F-Tile Alternative µModule
