ADP170_171: 300mA、低静止電流、CMOSリニア・レギュレータ (Rev. A)2/1/2009PDF946 kB
製品概要
機能と利点
- 最大出力電流300 mA
- 入力電圧範囲1.6 V～3.6V
- 低静止電流：
IGND=23µA（0mA負荷時） IGND=170µA（300mA負荷） - 低シャットダウン電流:1µA以下
- 低いドロップアウト電圧：66 mV＠300mA負荷
- 出力電圧精度 ±1%
- 31種の固定.電圧出力のオプション：0.8V～3.0V （ADP170）
- 出力電圧調整可能オプション0.8～3.0V（ADP171）
- ライン、負荷、温度についての精度 ±3%
- 小型の1µFセラミック出力コンデンサで安定に動作
- 10kHzで70dB、1kHzで73dBのPSSR性能
- 低ノイズ： 30 µV rms @ VOUT = 0.8 V
製品概要
ADP170／ADP171は、低電圧入力、低静止電流、ロー・ドロップアウト（LDO）のリニア・レギュレータで、入力電圧は1.6V～3.6Vで動作し、出力電流は最大300 mAまで供給することができます。300mA負荷で55mVと低いドロップアウト電圧であるため効率を向上するとともに、広い入力電圧範囲にわたって動作することができます。また、無負荷時の静止電流が23µAと小さいため、ADP170／ADP171はポータブル機器のバッテリ動作に最適なデバイスです。ADP170は、0.8～3.0V範囲で31種の固定出力電圧オプションがあります。ADP171は調整可能バージョンで、外部のデバイダを介して0.8～3.0Vの範囲で出力電圧が得られます。ADP170／ADP171は、小型1µFのセラミック出力キャパシターで安定な動作が得られるように最適化されています。デジタル・プロセッサーの電源に最適で、ADP170／ADP171は優れたトランジエント性能を備えており、ボード・スペースは最小限で済みます。汎用タイプのLDOと比較するとADP170／ADP171は、100kHzで20dB～40dB以上優れた供給電源の除去比（PSSR）を備えていますので、ADP170／ADP171は、A/Dコンバータ（ADC）やミックスドシグナル・プロセッサー・システムなどの電源として最適といえ、小型のバイパス・キャパシタを使うだけで、すみます。さらに、追加のバイパス・キャパシタを必要としない低出力ノイズ性能は、プリント回路ボード（PCB）の部品数をさらに低減することができます。

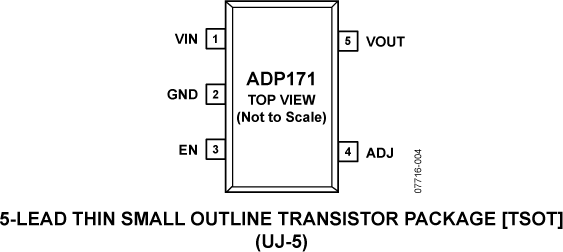

短絡回路防止とサーマル・オーバロード保護回路は、逆条件化からのダメージを保護します。ADP170／ADP171は、数多くのポータブル電力アプリケーションに適応した最小ピン数ソリューションである、超小型5ピンTSOPで供給されます。
アプリケーション
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
-
AN-1329: 調整可能低ドロップアウト・レギュレータのノイズ低減ネットワーク12/5/2016PDF762 K
-
低ドロップアウト・レギュレータの活用方法 (Rev. AN-1072)4/27/2010PDF447 kB
-
Linear Low Dropout (LDO) Regulator Solutions4/17/2018PDF3 M
-
Mercury Computer Systems Case Study2/14/2015
-

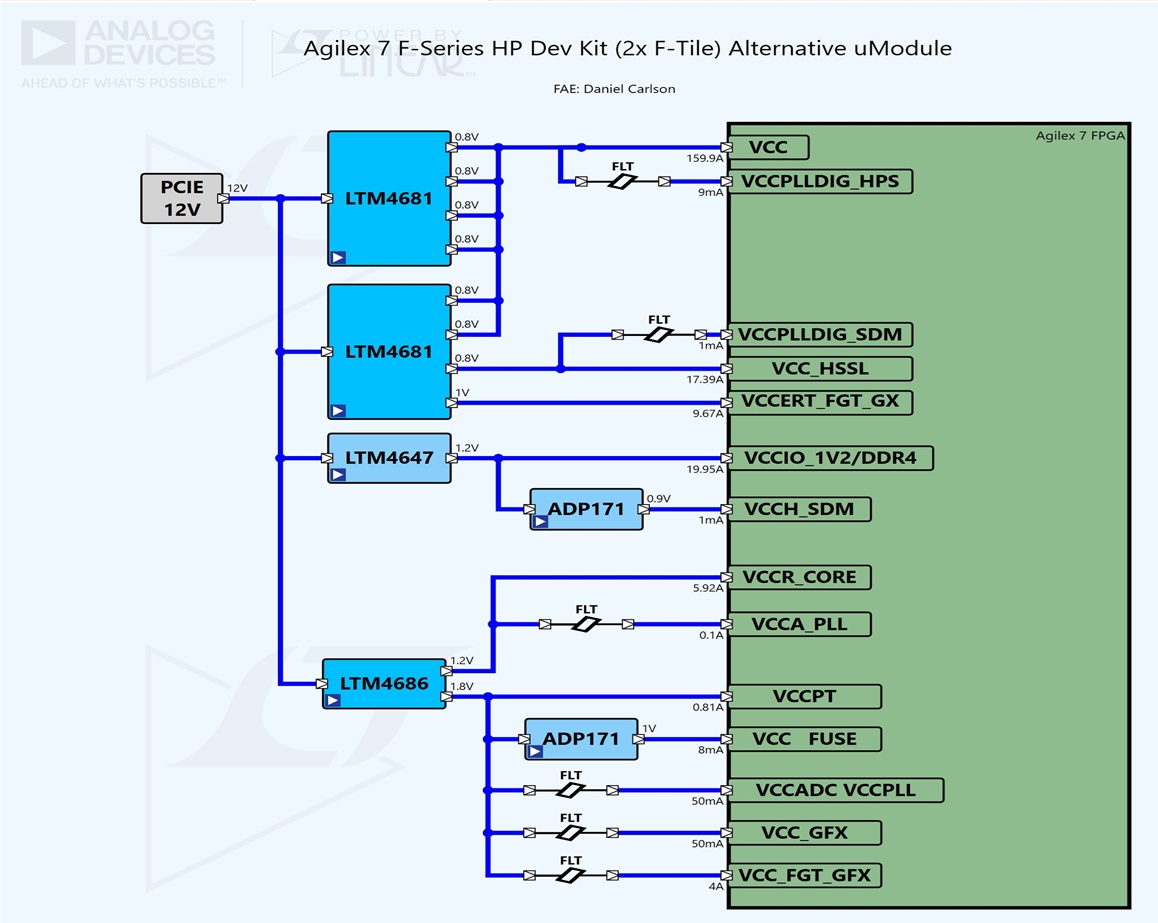

ADP1829, ADP210x, ADP171x Reference Design11/5/2010PDF447 kB
-
ADP1829, ADP210x and ADP171x Reference Design11/5/2010PDF687 kB
-
出力電圧調整可能なロー・ドロップアウト・レギュレータ用のノイズ低減回路3/1/2014 アナログ・ダイアログ
-
低ドロップアウト・レギュレータを活用する方法9/1/2009 アナログ・ダイアログ
ツールおよびシミュレーション
設計ツール
ADI Linear Regulator Design Tool and Parametric Search
Microsoft Excel download tool from ADIsimPower to generate a power supply design complete with a schematic, bill of materials, and performance specifications.
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| ADP171AUJZ-R7 | 成分表 | 品質および信頼性 | 5-Lead TSOT | |
| ADP171AUJZ-REEL | 成分表 | 品質および信頼性 | 5-Lead TSOT | |
| Wafer Fabrication Data |
