製品概要
機能と利点
- デジタル・インターフェースを使用したデュアル高速アナログ・ループによる制御とモニタリング
- 出力電圧範囲：0.5V～3.6V
- 温度変化に対する最大DC出力誤差：±0.5%
- チャンネルあたり10A DC（代表値）、12A（ピーク出力電流）
- 電流リードバックの精度：10A負荷で±5%
- 400kHz、PMBus準拠のI2Cシリアル・インターフェース
- 16ビット∆Σ ADC内蔵
- 最大125Hzのテレメトリ・ポーリング・レートをサポート
- 固定周波電流モード制御
- 複数のモジュールとの並列および電流共有
- 全7ビット・スレーブ・アドレスをサポート
- デュアル9A LTM4675、デュアル13A LTM4676A、デュアル18A LTM4677とドロップイン・ピン互換
- 16mm × 11.9mm × 1.82mm LGAパッケージ
読み込み可能データ：
- 入出力電圧、電流および温度
- ランニング・ピーク値、稼働時間、フォルト、警告
- ECC付きオンボードEEPROM故障ログ記録
書き込み可能なデータと設定可能なパラメータ：
- 出力電圧、電圧シーケンシングおよびマージニング
- デジタル・ソフト・スタート／ストップ・ランプ
- OV/UV/OT、UVLO、周波数および位相
製品概要

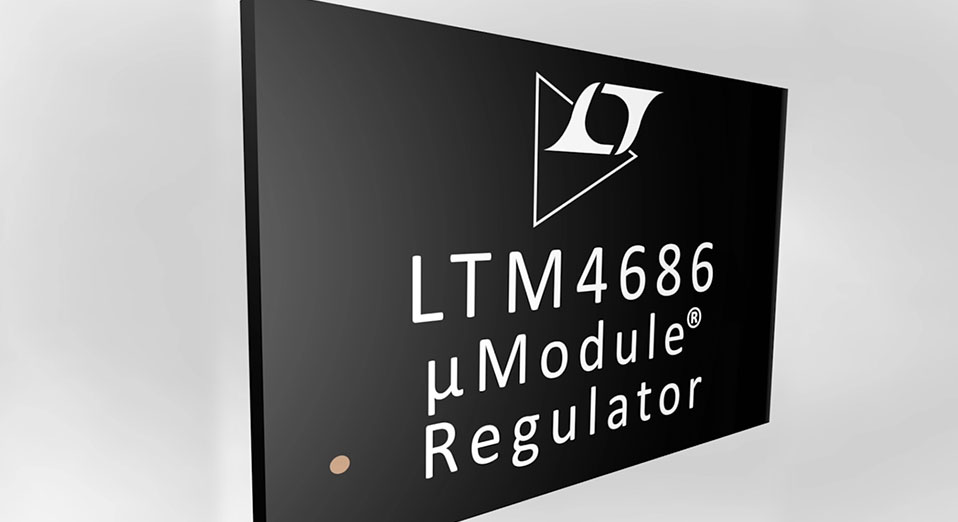

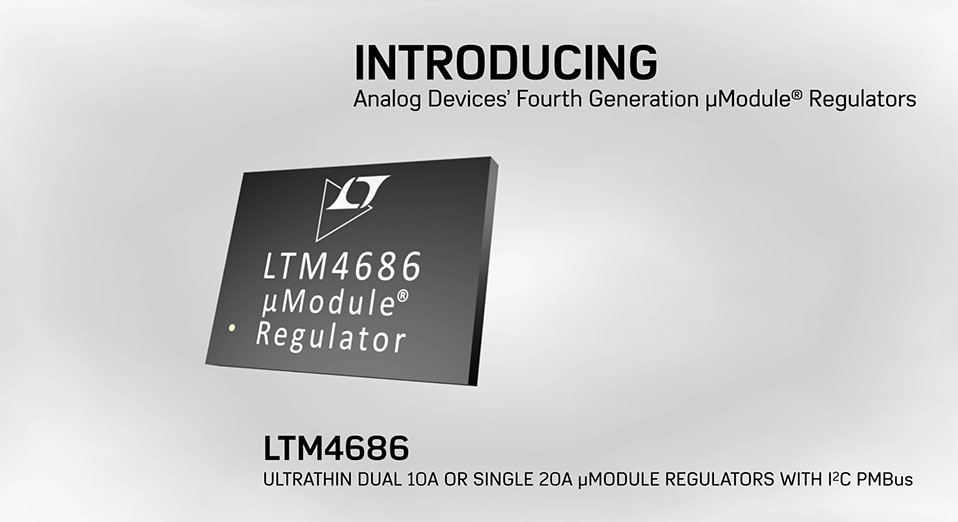

LTM4686は、ターンオン・タイムが39msのデュアル10A（12Aピーク）またはシングル20A（24Aピーク）の降圧µModule®（マイクロモジュール）DC/DCレギュレータです。オープン標準であるI2Cベースのデジタル・インターフェース・プロトコル、PMBusを使用して、パワー・マネージメント・パラメータの遠隔設定と遠隔モニタリングが可能です。LTM4686は、高速アナログ制御ループ、高精度ミックスド・シグナル回路、EEPROM、パワーMOSFET、インダクタ、その他のサポート部品で構成されています。
LTM4686の2線式シリアル・インターフェースにより、電圧マージニングおよびシーケンシングと、電流、電圧、電力、温度、動作時間、ピーク値の遠隔リードバックが可能です。スタートアップ設定はピン・ストラップ抵抗で構成します。LTpowerPlay™ GUI、DC1613 USB-to-PMBus変換器、DC2086プログラミング・アダプタおよびデモ・キットが利用できます。5VINで動作するアプリケーションまたは5VAUXをSVINに供給するアプリケーションは、LTM4686-1を使用する必要があります。それ以外の場合はLTM4686を使用します。
無鉛RoHS準拠のLTM4686は、16mm × 11.9mm × 1.82mm LGAパッケージを採用しています。
アプリケーション
- プロトタイプと実稼働環境におけるシステム最適化
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。
評価キット (1)
参考資料
-
µModule Regulators with PMBus I2C Interface4/12/2019PDF1 M
-
パワー・システム・マネージメント機能を備える超薄型μModuleレギュレータ8/14/2019 -
超薄型のμModule®レギュレータ「LTM4686」、10Aのデュアル出力に対応7/24/2019
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
下記製品はLTspiceで使用することが出来ます。:
LTM4686
LTM4686-1
LTpowerCAD
LTpowerCAD®は、電力段のデバイスの選択、詳細な電力効率の提供、ループのボーデ線図の安定性および負荷過渡応答解析の敏速な表示などを行うと共に、シミュレーション用にLTspiceにエクスポートできる電源設計プログラムです。
この回路のプロジェクト・ファイルを開くには：
ステップ1：LTpowerCADをお使いのコンピュータにダウンロードしてインストールします。
ステップ2：以下のセクションのリンクをクリックし、デバイス固有のプロジェクト・ファイルをダウンロードします。
ステップ3：プロジェクト・ファイルが実行できない場合、リンクを右クリックして［対象をファイルに保存］を選択します。次に、LTpowerCADツールを起動し、［ファイル］メニューで［プロジェクトを開く］を選択してプロジェクト・ファイルを開きます。
次のデバイス用の設計ツールがLTpowerCADでご使用になれます。
LTM4686
LTM4686-1
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LTM4686EV#PBF | 材料宣誓書（MD） | 信頼性データ | 108-Lead LGA (16mm x 11.9mm x 1.82mm) | |
| LTM4686IV#PBF | 材料宣誓書（MD） | 信頼性データ | 108-Lead LGA (16mm x 11.9mm x 1.82mm) | |
| ウェハ・ファブリケーション・データ |
