製品概要
機能と利点
- 低ノイズ分数分周方式PLL
- ΔΣ変調器のスプリアスなし
- 分数の分母：18ビット
- VCO入力範囲：350MHz～6GHz
- 正規化された帯域内位相ノイズフロア：–226dBc/Hz
- 正規化された帯域内1/fノイズ：–274dBc/Hz
- 広帯域出力位相ノイズフロア：–157dBc/Hz
- 優れた整数値境界スプリアス性能
- 出力分周器（1～6分周、デューティ・サイクル50%）
- 出力バッファのミュート
- チャージポンプ電源電圧：3.15V～5.25V
- チャージポンプ電流：1mA～11.2mA
- リファレンス入力周波数：最大425MHz
- 周波数の素早い切り替え
- FracNWizard™ソフトウェア設計ツールによるサポート
製品概要
LTC®6947は、高性能、低ノイズの6GHz位相同期ループ（PLL）で、基準分周器、位相周波数検出器（PFD）、超低ノイズ・チャージポンプ、分数帰還分周器、およびVCO出力分周器を内蔵しています。
分数分周器は、スプリアス・レベルが極めて低い先進の4次ΔΣ変調器を採用しています。これにより、ループ帯域幅が広くなり、位相ノイズの積分値が極めて低くなります。
プログラム可能なVCO出力分周器は、分周範囲が1～6なので、出力の周波数範囲が広がります。差動、低ノイズの出力バッファでは、出力電力を–4.3dBm～+4.5dBmの範囲でユーザーがプログラム可能であり、デジタル入力ピンを介して、またはソフトウェアによってミュートすることができます。
超低ノイズのチャージポンプは、VCOのモニタに役立つ、高電圧と低電圧を選択可能なクランプ回路を内蔵しており、V+/2のバイアス電圧を供給するよう設定することもできます。
すべてのデバイス設定は、SPI互換のシリアル・ポートを介して制御します。
Applications
- ワイヤレス基地局（LTE、WiMAX、W-CDMA、PCS）
- 広帯域無線アクセス
- マイクロ波によるデータ・リンク
- 軍用無線およびセキュリティ保護された無線
- テストおよび測定
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

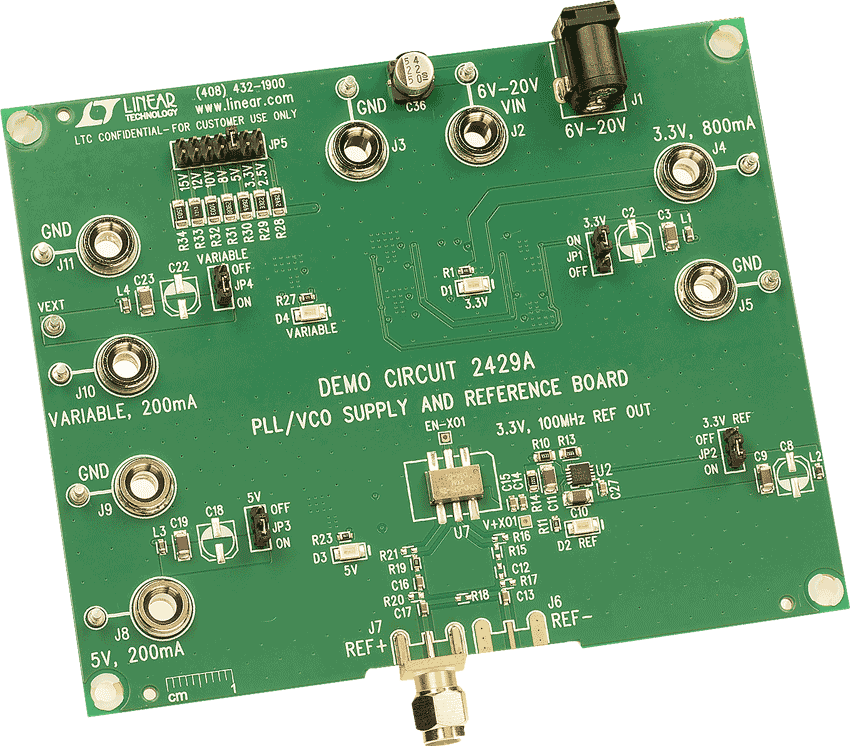

評価キット (2)
参考資料
-
R565 Reliability Data3/23/2018
-

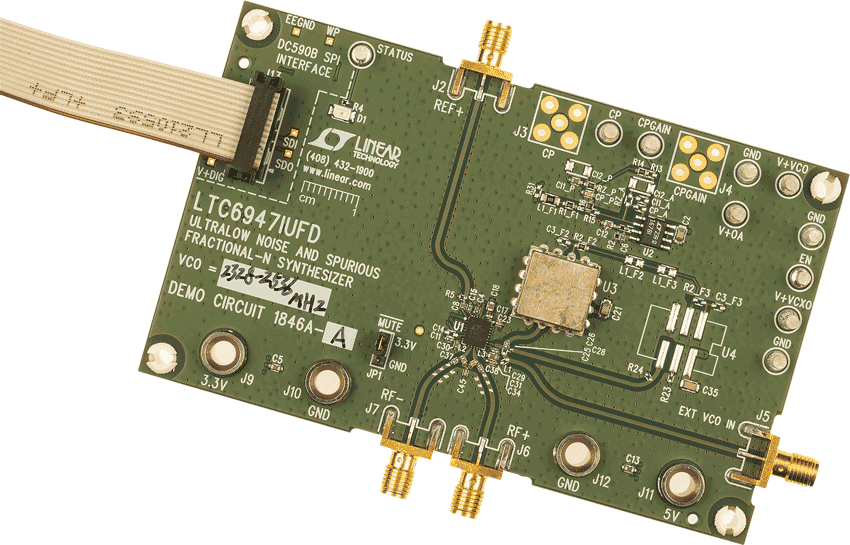

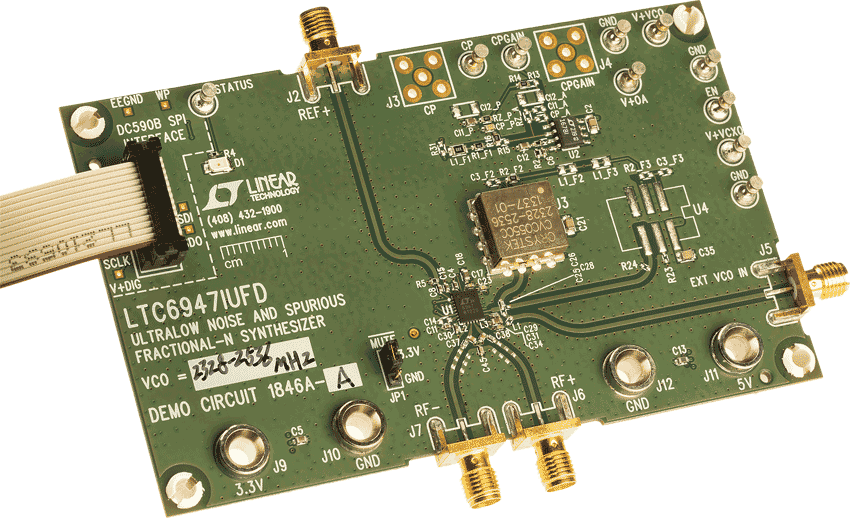

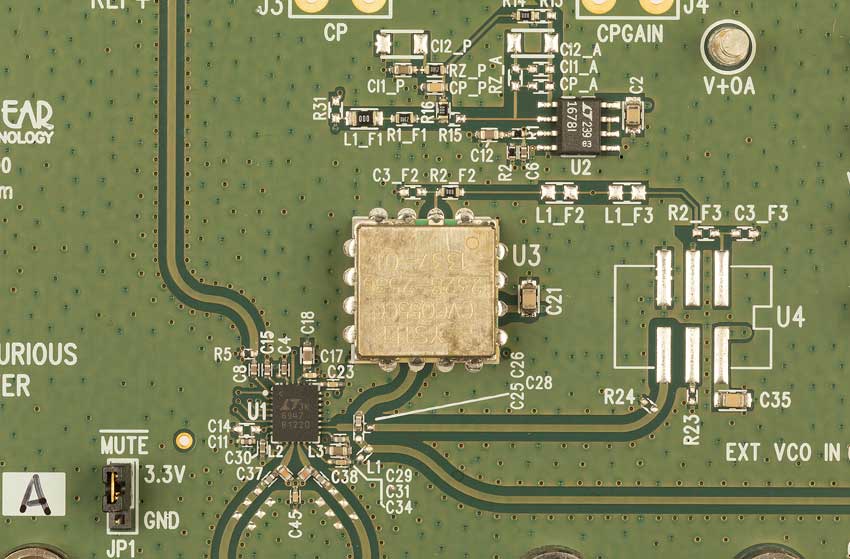

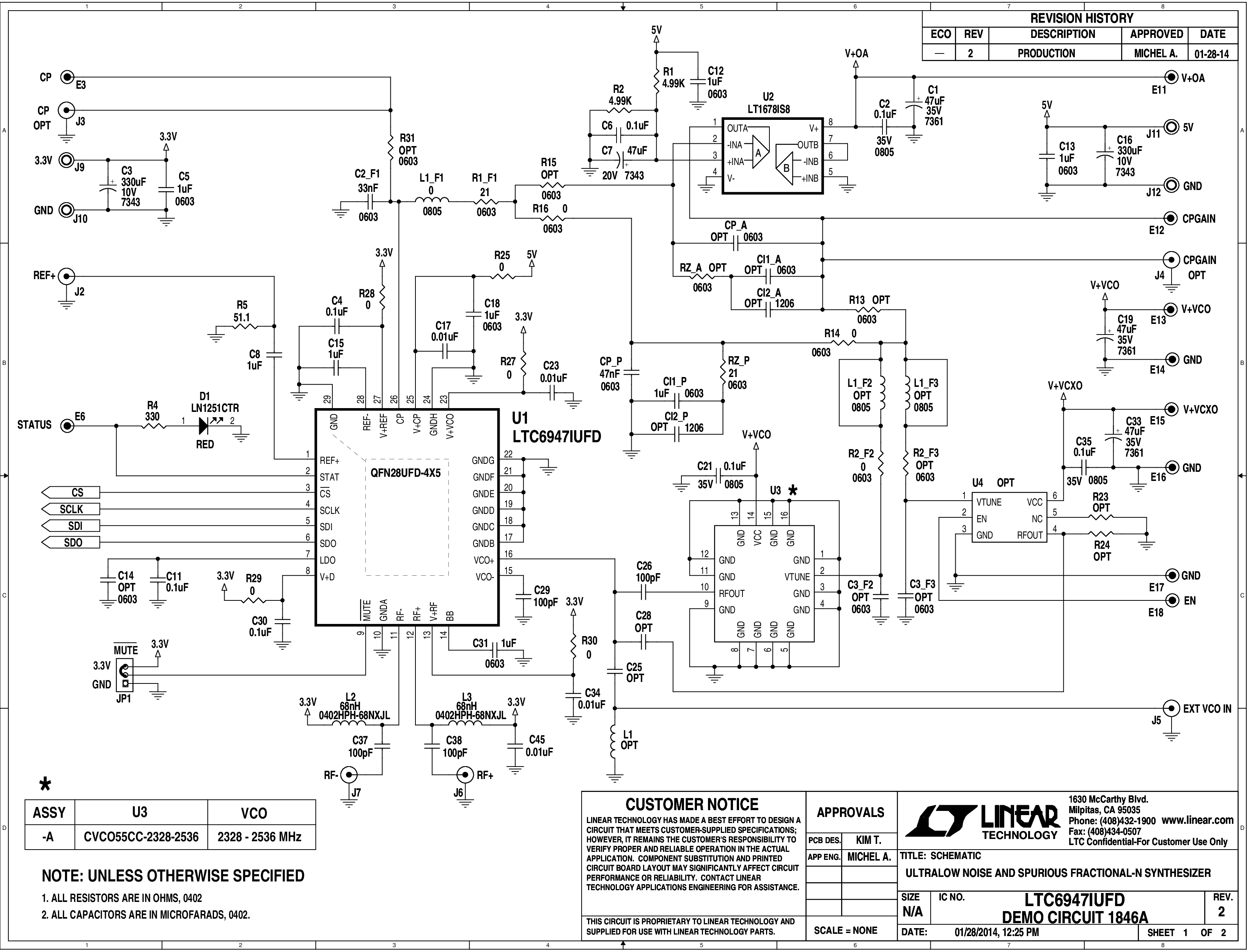

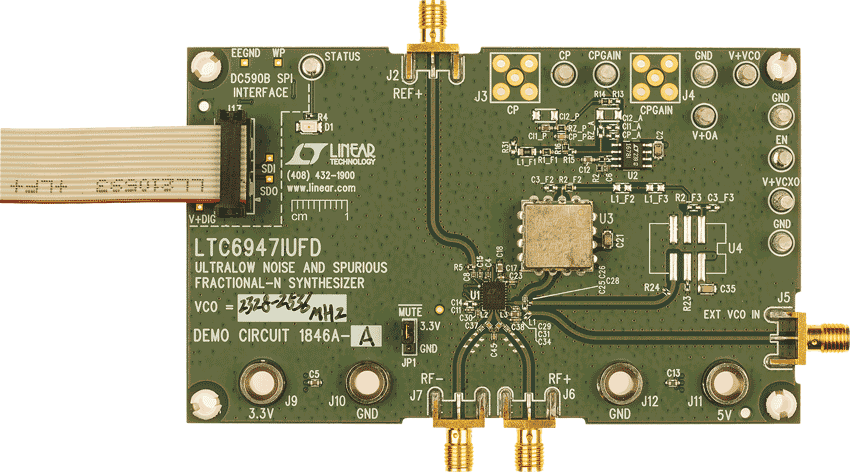

DC1846A - Demo Manual8/28/2014
-
Uncompromising Fractional-N Synthesizers9/22/2014
-
LTC6948 - 超低ノイズ分数分周方式シンセサイザ1/8/2015
ソフトウェア & システム
評価ソフトウェア
FracNWizard
FracNWizardは、LTC6947/LTC6948 シンセサイザとの通信に使用します。 DC590コントローラを使用して、USBとSPI互換のシリアル通信フォーマット間の変換を行います。このソフトウェアは、高度なPLL設計機能とシミュレーション機能を備えています。
ツールおよびシミュレーション
Linduino
Linduino はアナログ・デバイセズの Arduino 互換システムで、アナログ・デバイセズ製集積回路のファームウェア・ライブラリおよびサンプル・コードの開発と配布に使用します。Linduino対応の各製品には、LTSketchbook/Part Numberフォルダに定義されたサンプルのメイン・プログラムと、LTSketchbook/librariesフォルダに定義されたドライバ・コードが含まれています。
IBISモデル
IBS
LTC6947 - IBIS Model
93.00K
設計ツール
ADIsimPLL™
アナログ・デバイセズの新しい高性能PLL製品を迅速かつ確実に評価できるツールです。現在利用できるツールの中で、最も総合的なPLLシンセサイザーの設計／シミュレーション・ツールです。実施されるシミュレーションには、主要な非線形効果が含まれており、これはPLLの性能に大きく影響を及ぼします。ADIsimPLLによって、設計プロセスの繰り返し作業が1つ以上排除されるため、設計から製品の市場投入までの期間が大幅に短縮することができます。
