製品概要

機能と利点

  • レール・トゥ・レール入出力
  • 100%テスト済みの低電圧ノイズ:
    • 1kHzで3.9nV/√Hz(標準)
    • 1kHzで5.5nV/√Hz(最大)
  • 単一電源動作:2.5V~36V
  • オフセット電圧:100μV(最大)
  • 低い入力バイアス電流:20nA(最大)
  • 高いAVOL:3V/μV(最小)、RL = 10k
  • 高いCMRR:100dB(最小)
  • 高いPSRR:106dB(最小)
  • 利得帯域積:20MHz
  • 動作温度範囲:-40℃~85℃
  • マッチング仕様
  • 位相反転なし

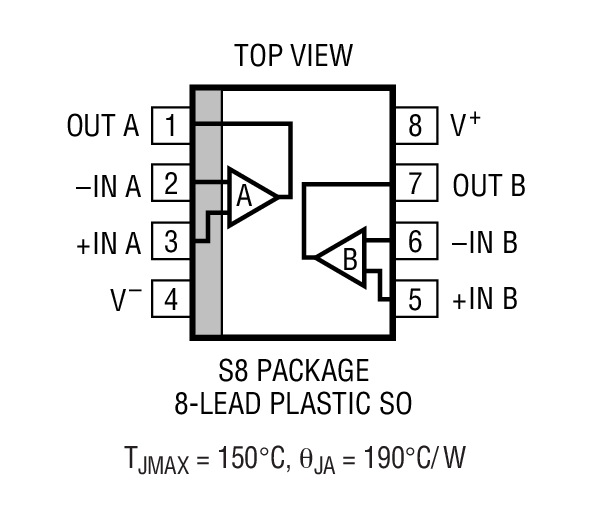

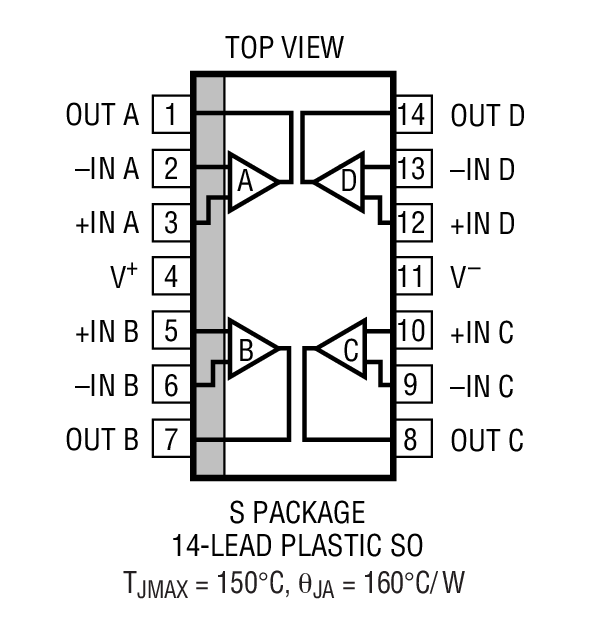

  • 8ピンSOパッケージと14ピンSOパッケージ

製品概要

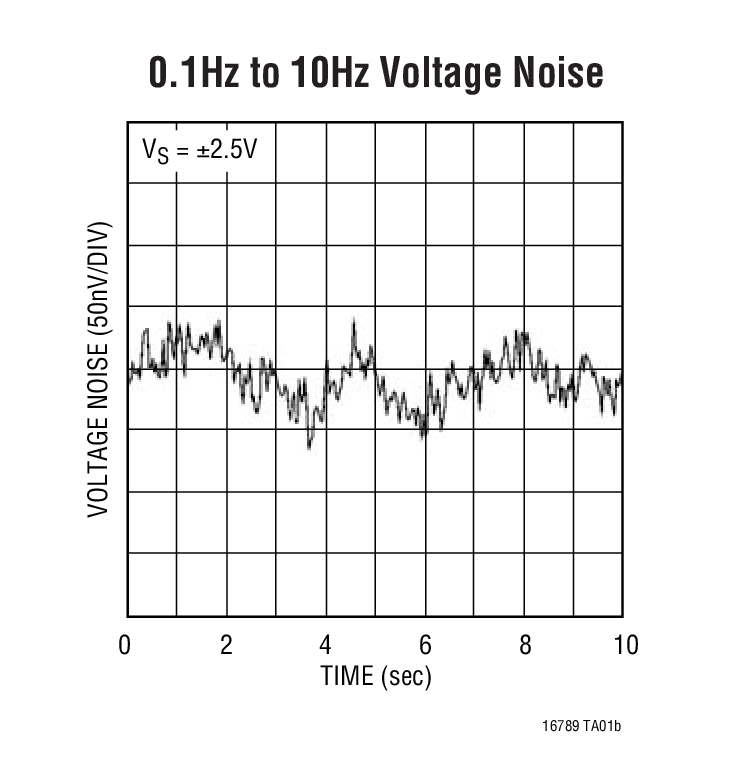

LT1678/LT1679は、低ノイズと高精度を提供するデュアル/クワッド・レール・トゥ・レール・オペアンプです。3.9nV/√Hzの広帯域ノイズ、4Hzの1/fコーナー周波数、90nVのピーク・ツー・ピーク0.1Hz~10Hzノイズといった優れたノイズ性能に加えて、100μV(最大)のオフセット電圧、100dB以上の同相除去および電源除去、20MHzの利得帯域幅積などの卓越した高精度仕様を実現します。LT1678/LT1679は3Vの低い単一電源アプリケーションでも高精度と低ノイズを達成します。また、位相反転なしに電源レールを100mV超える入力範囲が可能で、出力は両方のレールの170mV以内に振幅可能です。

LT1678/LT1679はSO-8およびSO-14パッケージで供給されます。さらに、完全なマッチング仕様も提供されているので、2オペアンプ計装アンプ設計などのマッチングに依存したアプリケーションで容易に使用可能です。LT1678/LT1679は±15V、単一5V、単一3Vの電源電圧で規格されています。同様の性能を持つシングル・アンプについては、LT1677のデータシートを参照してください。


アプリケーション

  • ストレイン・ゲージ・アンプ
  • 携帯マイクロフォン
  • バッテリ駆動のレール・トゥ・レール計装機器
  • 低ノイズ信号処理
  • マイクロボルト精度のスレッショルド検出
  • 赤外線検出器
