特長
- 最大12個の直列バッテリ・セルを測定
- スタック可能なアーキテクチャ
- 複数のバッテリ化学物質やスーパーキャパシタに対応
- 個別にアドレス指定可能なシリアル・インターフェース
- 0.25%の最大合計測定誤差
- ISO26262準拠システム向けに開発
- 13msでシステム内の全セルを測定
- パッシブ・セル・バランシング：
- セル・バランシングMOSFETを内蔵
- 外部バランシングMOSFETを駆動可能
- オンボードの温度センサーおよびサーミスタ入力
- パケット・エラー・チェック機能を備えた1MHzシリアル・インターフェース
- セルのランダム接続に対する安全性確保
- セルフテスト機能内蔵
- ノイズ・フィルタを備えたΔ-Σコンバータ
- 開放接続フォルト検出
- 12μAのスタンバイ・モード電源電流
- 高EMI耐性
- 44ピンSSOPパッケージ
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}
LTC6803は、12ビットADC、高精度電圧リファレンス、高電圧入力マルチプレクサ、シリアル・インターフェースを内蔵した、第2世代のフル機能バッテリ・モニタリングICです。単独のLTC6803で、直列接続された最大12個のバッテリ・セルまたはスーパーキャパシタを測定できます。多数のLTC6803をスタックすると、長いバッテリ・ストリングでセルごとに電圧を測定できます。LTC6803-2/LTC6803-4はそれぞれ個別にアドレス指定可能なシリアル・インターフェースを備えているため、最大16個のLTC6803-2/LTC6803-4デバイスを1つの制御プロセッサとインターフェースさせ、同時に動作させることができます。セル入力ごとにMOSFETスイッチが付属しており、過充電されたセルを放電できます。LTC6803-2ではスタックのボトムが内部でV–に接続されます。このデバイスはLTC6802-2とピン互換性があるため、そのままアップグレードできます。LTC6803-4ではスタックのボトムとV–が分離されているため、セル1の測定精度が向上します。
LTC6803には、電源電流を12μAに低減するスタンバイ・モードがあります。更に、LTC6803は絶縁型電源から給電できるため、バッテリ・スタックから流出する電流をゼロにすることができます。
関連製品であるLTC6803-1とLTC6803-3は、フォトカプラやアイソレータを用いずに、複数のLTC6803-1デバイスまたはLTC6803-3デバイスのシリアル・ポートをデイジー・チェーン接続できるシリアル・インターフェースを備えています。
| SPIインターフェース | 絶縁型V– | LTC6802とのピン互換性 | |
| LTC6803-1 | デイジー・チェーン | なし | あり |
| LTC6803-2 | アドレス指定可能 | なし | あり |
| LTC6803-3 | デイジー・チェーン | あり | なし |
| LTC6803-4 | アドレス指定可能 | あり | なし |
アプリケーション
- 電気自動車およびハイブリッド電気自動車
- 高出力携帯機器
- バックアップ・バッテリ・システム
- 電動自転車、電動オートバイ、電動スクータ
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTC6803-4
資料
Filters
1つが該当
-
すべて
-
データシート
-
信頼性データ
-
すべて
-
English
-
日本語
データシート
2
信頼性データ
1
87.3 K
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
| 製品モデル | ピン／パッケージ図 | 資料 | CADシンボル、フットプリント、および3Dモデル |
|---|---|---|---|
| LTC6803HG-4#3ZZPBF |
44-Lead SSOP
|
|
|
| LTC6803HG-4#3ZZTRPBF |
44-Lead SSOP
|
|
|
| LTC6803HG-4#PBF |
44-Lead SSOP
|
|
|
| LTC6803HG-4#TRPBF |
44-Lead SSOP
|
|
|
| LTC6803IG-4#3ZZPBF |
44-Lead SSOP
|
|
|
| LTC6803IG-4#3ZZTRPBF |
44-Lead SSOP
|
|
|
| LTC6803IG-4#PBF |
44-Lead SSOP
|
|
|
| LTC6803IG-4#TRPBF |
44-Lead SSOP
|
|
- LTC6803HG-4#3ZZPBF
- ピン／パッケージ図
-
44-Lead SSOP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC6803HG-4#3ZZTRPBF
- ピン／パッケージ図
-
44-Lead SSOP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC6803HG-4#PBF
- ピン／パッケージ図
-
44-Lead SSOP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC6803HG-4#TRPBF
- ピン／パッケージ図
-
44-Lead SSOP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC6803IG-4#3ZZPBF
- ピン／パッケージ図
-
44-Lead SSOP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC6803IG-4#3ZZTRPBF
- ピン／パッケージ図
-
44-Lead SSOP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC6803IG-4#PBF
- ピン／パッケージ図
-
44-Lead SSOP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC6803IG-4#TRPBF
- ピン／パッケージ図
-
44-Lead SSOP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
10 11, 2022
- 22_0242
Epoxy Change from Henkel 8290 to 8290A for SSOP PKG
LTC6803HG-4#3ZZPBF
製造中
LTC6803HG-4#3ZZTRPBF
製造中
LTC6803HG-4#PBF
製造中
LTC6803HG-4#TRPBF
製造中
LTC6803IG-4#3ZZPBF
製造中
LTC6803IG-4#3ZZTRPBF
製造中
LTC6803IG-4#PBF
製造中
LTC6803IG-4#TRPBF
製造中
11 18, 2019
- 19_0266
Laser Top Mark for SSOP36/44/48 Packages assembled in ADPG and UTAC
LTC6803HG-4#3ZZPBF
製造中
LTC6803HG-4#3ZZTRPBF
製造中
LTC6803HG-4#PBF
製造中
LTC6803HG-4#TRPBF
製造中
LTC6803IG-4#3ZZPBF
製造中
LTC6803IG-4#3ZZTRPBF
製造中
LTC6803IG-4#PBF
製造中
LTC6803IG-4#TRPBF
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
10 11, 2022
- 22_0242
Epoxy Change from Henkel 8290 to 8290A for SSOP PKG
LTC6803HG-4#3ZZPBF
製造中
LTC6803HG-4#3ZZTRPBF
製造中
LTC6803HG-4#PBF
製造中
LTC6803HG-4#TRPBF
製造中
LTC6803IG-4#3ZZPBF
製造中
LTC6803IG-4#3ZZTRPBF
製造中
LTC6803IG-4#PBF
製造中
LTC6803IG-4#TRPBF
製造中
11 18, 2019
- 19_0266
Laser Top Mark for SSOP36/44/48 Packages assembled in ADPG and UTAC
LTC6803HG-4#3ZZPBF
製造中
LTC6803HG-4#3ZZTRPBF
製造中
LTC6803HG-4#PBF
製造中
LTC6803HG-4#TRPBF
製造中
LTC6803IG-4#3ZZPBF
製造中
LTC6803IG-4#3ZZTRPBF
製造中
LTC6803IG-4#PBF
製造中
LTC6803IG-4#TRPBF
製造中
ソフトウェアおよび製品のエコシステム
評価用キット 2
DC1835A
LTC6803-4 (Requires DC590B) | Demo Board
製品の詳細

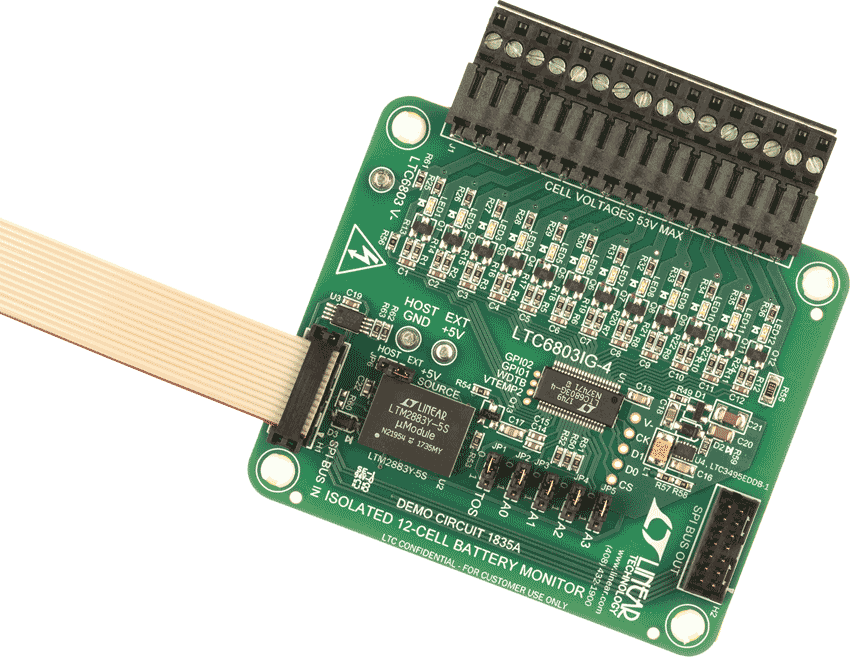

Evaluation circuit DC1835A is a Battery Monitoring System to demonstrate the functional operation of the LTC6803-4 integrated circuit. The design includes the ability to bus up to 10 devices with built-in board-toboard ribbon-cable interconnects and selectively apply resistive loading to any cell for purposes of “Passive Balancing.” Additionally, the board includes a DC-DC boost conversion section to power the IC from an isolated external 5V supply. The external 5V supply also powers a data isolator so that the user SPI data bus is floating with respect to the monitored cells.
資料
DC2064A

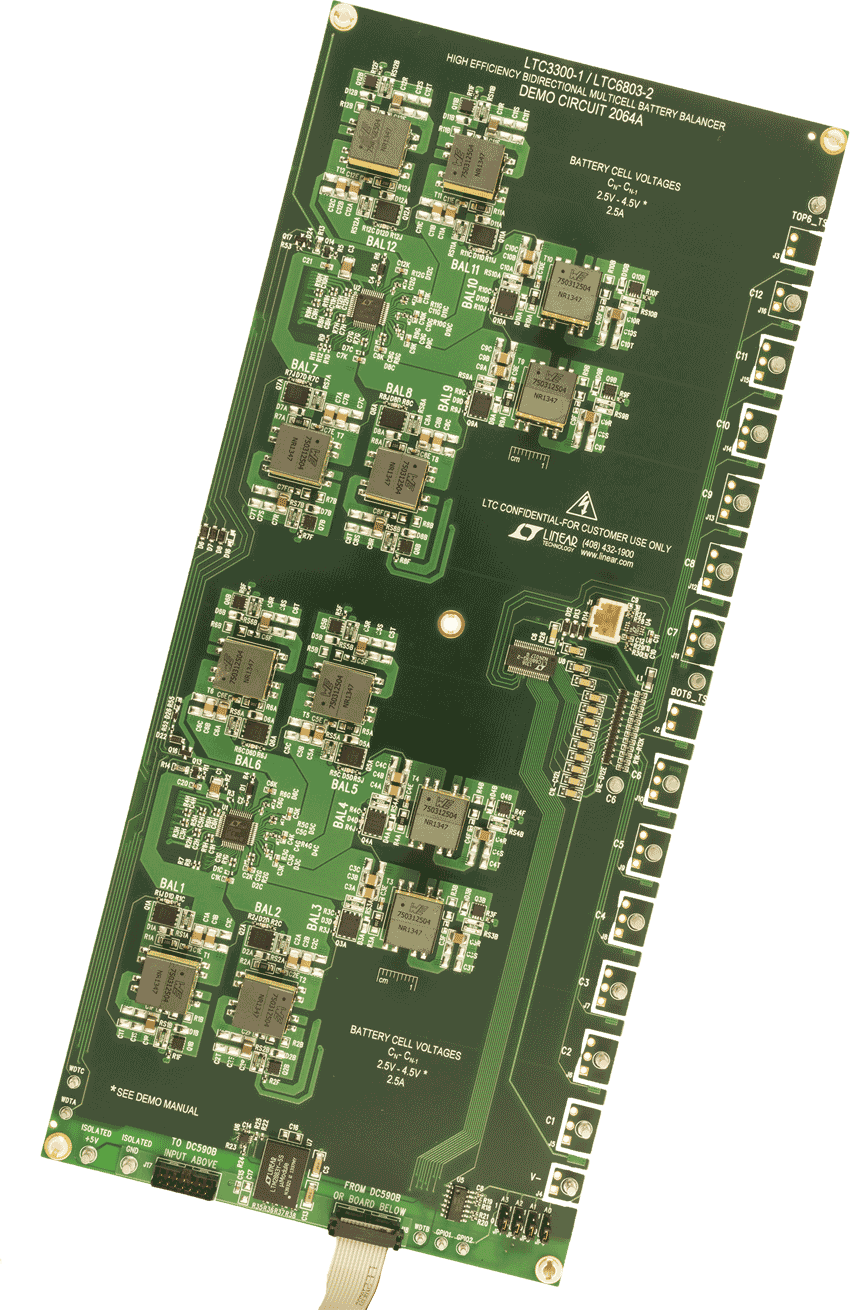

OBSOLETE: LTC3300ILXE-1 | LTC6803IG-2 High Frequency Bidirectional Multicell Battery Balancer- Companion Board DC590B
