LTC6803-1

12チャンネル・マルチセル・バッテリ・モニタ、LTC6802-1のアップグレード

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 9
1Ku当たりの価格 最低価格:$11.78
機能
  • 最多12個の直列バッテリ・セルを測定
  • スタック可能なアーキテクチャ
  • 種々のバッテリやスーパーキャパシタに対応可能
  • 隣接デバイスにデイジーチェーン接続するシリアル・インタフェース
  • 全測定誤差: 0.25%(最大)
  • ISO26262準拠システム向けに開発
  • 13ms以内でシステム内の全セルを測定
  • 受動セル・バランシング:
    • セル・バランシングMOSFETを内蔵
    • 外付けバランシングMOSFETをドライブ可能
  • 内部温度センサとサーミスタ入力
  • パケット・エラー・チェック付きの1MHzシリアル・インタフェース
  • セルをランダムに接続しても安全性を維持
  • 自己テスト機能を搭載
  • ノイズ・フィルタを内蔵したデルタシグマ・コンバータ
  • オープンワイヤ接続フォールトの検出
  • スタンバイ・モードでの消費電流: 12µA
  • 優れたEMI耐性
  • 44ピンSSOPパッケージ

製品概要
show more Icon

LTC6803は、12ビットADC、高精度電圧リファレンス、高電圧入力マルチプレクサ、シリアル・インタフェースを内蔵した第2世代のバッテリ・モニタICです。1個のLTC6803で、直列に接続された最多12個のバッテリ・セルまたはスーパーキャパシタを測定できます。 独自のレベルシフト・シリアル・インタフェースにより、オプトカプラやアイソレータなしで複数のLTC6803-1/LTC6803-3を直列に接続できるので、直列接続されたバッテリ・セルで構成される長いストリングの個々のセルをモニタできます。セル入力ごとに対応するMOSFETスイッチを内蔵しており、このスイッチによって過充電されたセルを放電することができます。LTC6803-1は内部でスタックのボトムをV- に接続しています。このデバイスはLTC6802-1とピン互換で、ドロップイン・アップグレードが可能です。LTC6803-3はスタックのボトムをV-から分離しているので、セル1の測定精度を改善します。

LTC6803は消費電流を12µAに低減するスタンバイ・モードを備えています。さらに、絶縁型電源から給電可能なので、バッテリ・スタックの流出電流をゼロにすることができます。

個々に呼び出し可能なシリアル通信を必要とするアプリケーションには、LTC6803-2/LTC6803-4をご検討ください。


SPI Interface Isolated V– LTC6802 Pin Compatible
LTC6803-1 Daisy Chain No Yes
LTC6803-2 Addressable No Yes
LTC6803-3 Daisy Chain Yes No
LTC6803-4 Addressable Yes No

アプリケーション

  • 電気自動車やハイブリッド電気自動車
  • 高電力携帯機器
  • バックアップ・バッテリ・システム
  • 電動自転車、オートバイ、スクータ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 9
1Ku当たりの価格 最低価格:$11.78

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

ビデオ

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC6803HG-1#3ZXTRPBF
  • HTML
  • HTML
LTC6803HG-1#3ZZPBF
  • HTML
  • HTML
LTC6803HG-1#3ZZTRPBF
  • HTML
  • HTML
LTC6803HG-1#PBF
  • HTML
  • HTML
LTC6803HG-1#TRPBF
  • HTML
  • HTML
LTC6803IG-1#3ZZPBF
  • HTML
  • HTML
LTC6803IG-1#3ZZTRPBF
  • HTML
  • HTML
LTC6803IG-1#PBF
  • HTML
  • HTML
LTC6803IG-1#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

10 11, 2022

- 22_0242

Epoxy Change from Henkel 8290 to 8290A for SSOP PKG

LTC6803HG-1#3ZXTRPBF

製造中

LTC6803HG-1#3ZZPBF

製造中

LTC6803HG-1#3ZZTRPBF

製造中

LTC6803HG-1#PBF

製造中

LTC6803HG-1#TRPBF

製造中

LTC6803IG-1#3ZZPBF

製造中

LTC6803IG-1#3ZZTRPBF

製造中

LTC6803IG-1#PBF

製造中

LTC6803IG-1#TRPBF

製造中

11 18, 2019

- 19_0266

Laser Top Mark for SSOP36/44/48 Packages assembled in ADPG and UTAC

LTC6803HG-1#3ZXTRPBF

製造中

LTC6803HG-1#3ZZPBF

製造中

LTC6803HG-1#3ZZTRPBF

製造中

LTC6803HG-1#PBF

製造中

LTC6803HG-1#TRPBF

製造中

LTC6803IG-1#3ZZPBF

製造中

LTC6803IG-1#3ZZTRPBF

製造中

LTC6803IG-1#PBF

製造中

LTC6803IG-1#TRPBF

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

10 11, 2022

- 22_0242

arrow down

Epoxy Change from Henkel 8290 to 8290A for SSOP PKG

LTC6803HG-1#3ZXTRPBF

製造中

LTC6803HG-1#3ZZPBF

製造中

LTC6803HG-1#3ZZTRPBF

製造中

LTC6803HG-1#PBF

製造中

LTC6803HG-1#TRPBF

製造中

LTC6803IG-1#3ZZPBF

製造中

LTC6803IG-1#3ZZTRPBF

製造中

LTC6803IG-1#PBF

製造中

LTC6803IG-1#TRPBF

製造中

11 18, 2019

- 19_0266

arrow down

Laser Top Mark for SSOP36/44/48 Packages assembled in ADPG and UTAC

LTC6803HG-1#3ZXTRPBF

製造中

LTC6803HG-1#3ZZPBF

製造中

LTC6803HG-1#3ZZTRPBF

製造中

LTC6803HG-1#PBF

製造中

LTC6803HG-1#TRPBF

製造中

LTC6803IG-1#3ZZPBF

製造中

LTC6803IG-1#3ZZTRPBF

製造中

LTC6803IG-1#PBF

製造中

LTC6803IG-1#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

reference details image

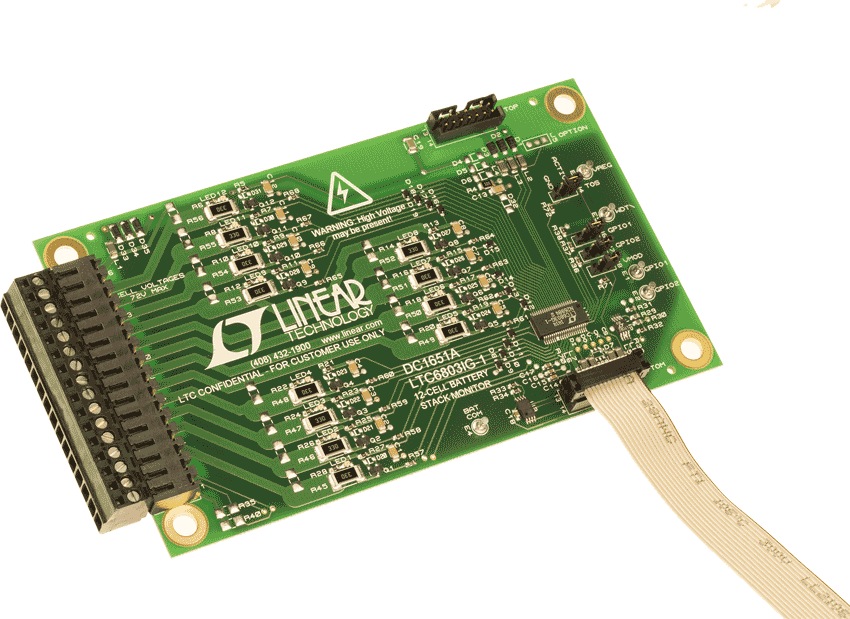

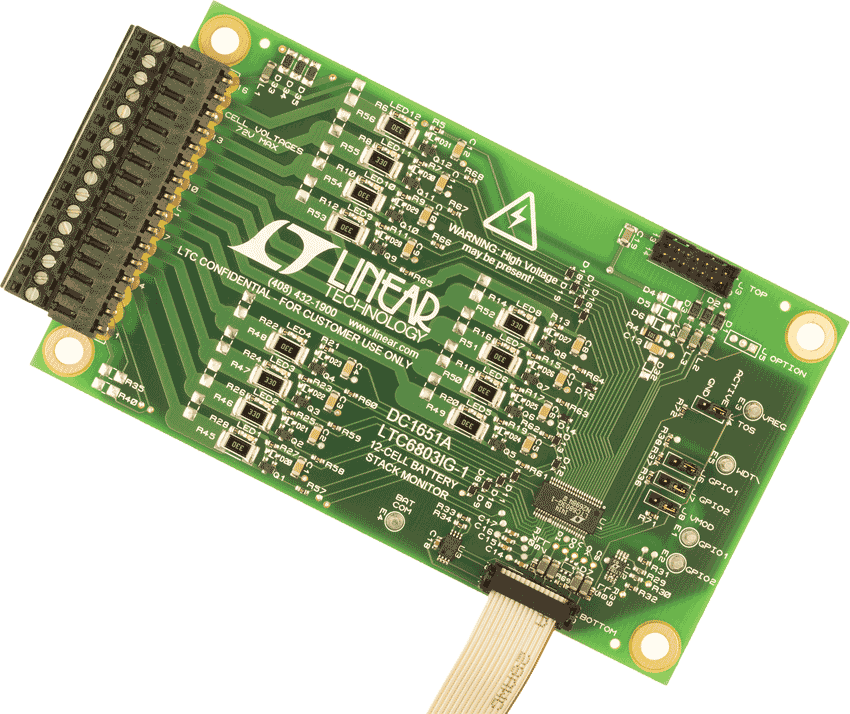

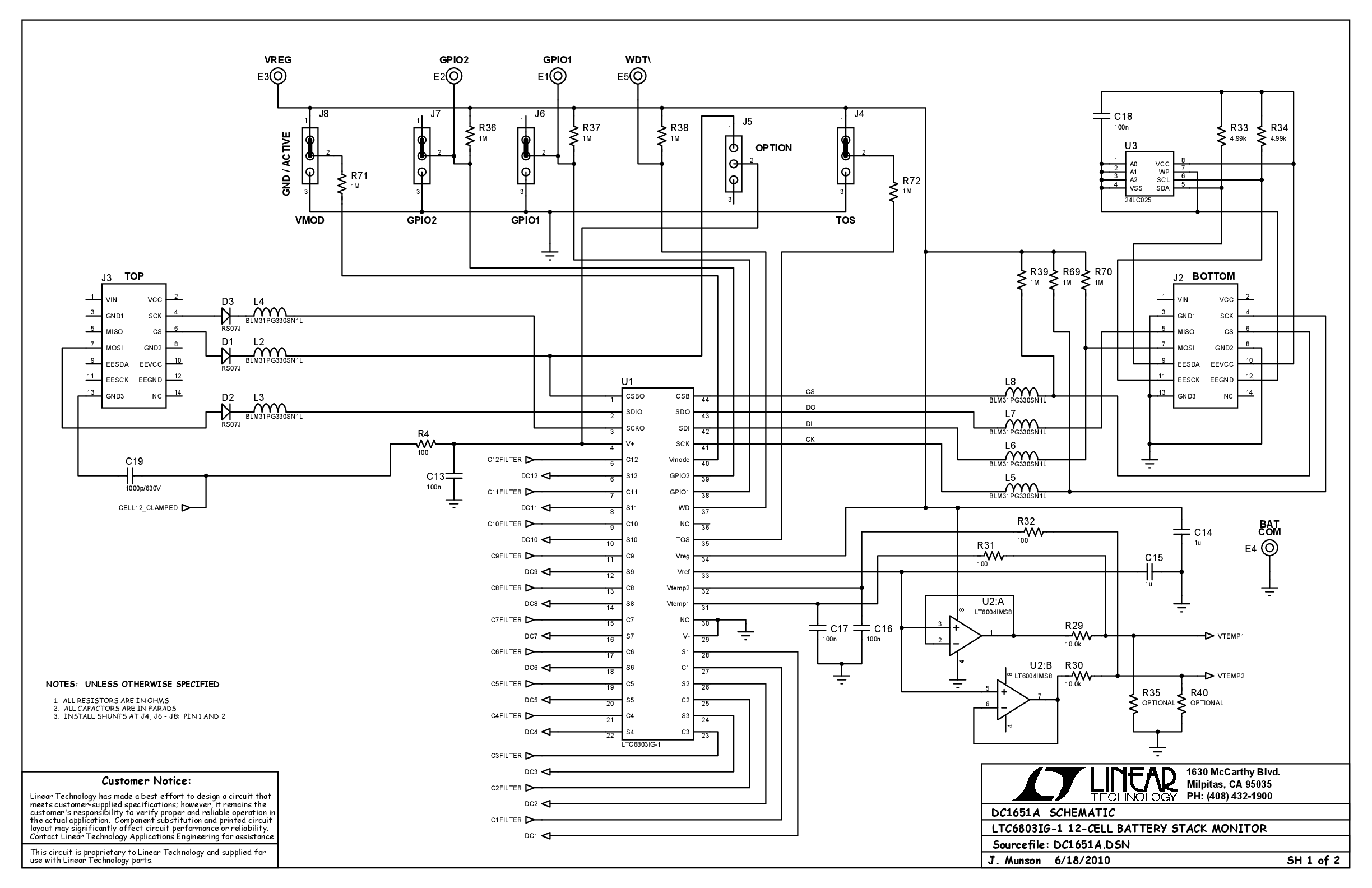

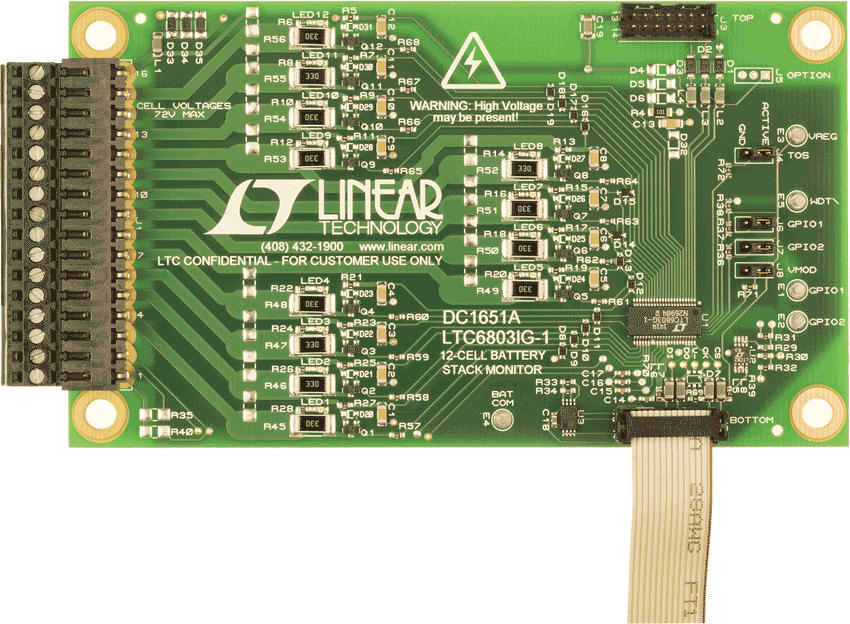

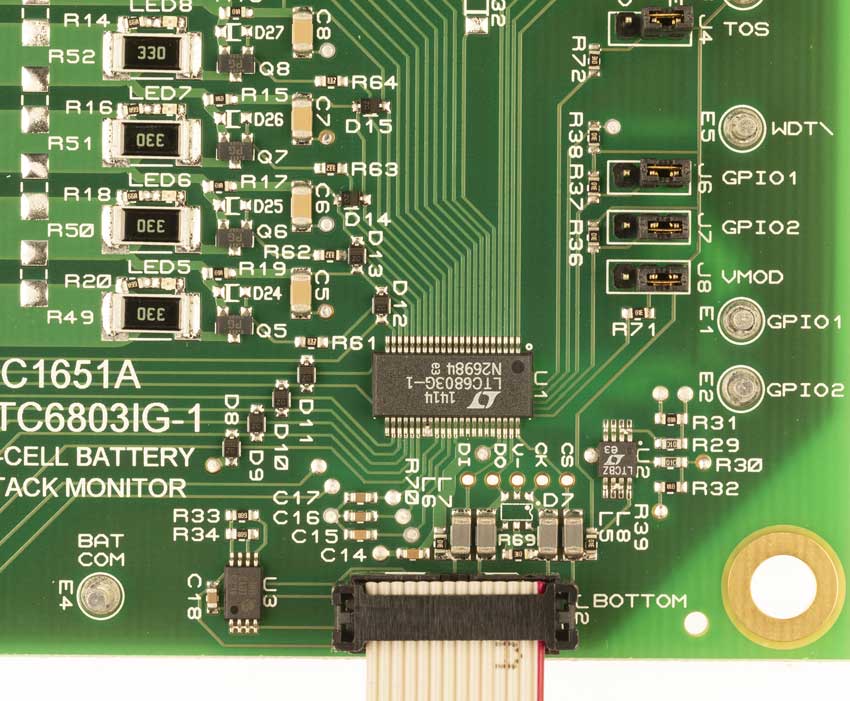

DC1651A

LTC6803-1 (Requires DC590B) | Demo Board

reference details image

DC1653A

LTC6803-3 (Requires DC590B) | Demo Board

ツールおよびシミュレーション

ツールおよびシミュレーション 1

Linduino

Linduino はアナログ・デバイセズの Arduino 互換システムで、アナログ・デバイセズ製集積回路のファームウェア・ライブラリおよびサンプル・コードの開発と配布に使用します。Linduino対応の各製品には、LTSketchbook/Part Numberフォルダに定義されたサンプルのメイン・プログラムと、LTSketchbook/librariesフォルダに定義されたドライバ・コードが含まれています。

GitHub上のLinduinoコードのリポジトリとコード使用方法

LTSketchbookをダウンロード

Linduinoを購入
