LTC3300-1

新規設計に推奨

高効率の双方向マルチセル・バッテリ・バランサ

データシート (Rev. 0)
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • 直列に接続された最大6本のリチウムイオン電池またはLiFePO4電池の双方向同期フライバック・バランス調整
  • バランス電流：最大10A（外付け部品で設定）
  • マルチセル・バッテリ・スタック・モニタのLTC680xファミリと継ぎ目なく一体化
  • 双方向アーキテクチャにより、バランス調整時間と電力損失を最小限に抑制
  • 電荷転送効率：最大92%
  • スタック可能なアーキテクチャにより、1000V超のシステムが可能
  • 簡素な2巻線トランスを使用
  • 4ビットCRCパケット・エラー検査機能を備えたデイジーチェーン接続可能な1MHzシリアル・インタフェース
  • ノイズ・マージンの広いシリアル通信
  • 数多くのフォルト保護機能
  • 露出パッド付きの48ピンQFNおよびLQFPパッケージ
  • オートモーティブ・アプリケーション向けにAEC-Q100規格準拠

LTC3300-1は、マルチセル・バッテリ・スタックのトランス・ベースでの双方向アクティブ・バランス調整を行うフォルト保護機能付きコントローラICです。関連するゲート駆動回路、高精度電流検出回路、フォルト検出回路、ウォッチドッグ・タイマを組み込んだ堅牢なシリアル・インタフェースをすべて内蔵しています。

各LTC3300-1は、直列に接続された最大6本のバッテリ・セルのバランスを、最大36Vの入力同相電圧で調整できます。選択したセルと12本以上の隣接セルとの間で、電荷を高い効率で転送できます。固有のレベルシフトSPI互換シリアル・インタフェースにより、オプトカプラや光アイソレータを使用せずに複数のLTC3300-1デバイスを直列に接続できるので、直列に接続された長い列のバッテリ内にあるすべてのセルのバランスを調整できます。

複数のLTC3300-1デバイスを直列に接続すると、これらのデバイスは同時に動作できるので、スタック内にあるすべてのセルのバランスを同時にかつ独立して調整できます。フォルト保護機能の内容は、読み出し機能、巡回冗長検査（CRC）誤り検出、最大オン時間ボルト秒クランプ、および過電圧遮断機能です。

Features
LTC3300-1 SPI-compatible serial interface in which each chip in the stack communicates bidirectionally to the chips of the same type above and below it via currents. There is no limit to the stack height. Large common mode voltage differences are handled by each LTC3300-1. The microprocessor in the BMS system communicates ONLY with the bottom chip in the stack and subsequently all of the chips use the same fixed internal address.
LTC3300-2 SPI-compatible serial interface in which each chip has a unique 5-bit pin-strapped address. The microprocessor in the BMS system communicates directly with every chip in the stack with common mode voltage differences handled by digital isolators or opto-couplers. Because of the 5-bit address, the stack height is limited to 32 LTC3300-2 ICs or 192 cells (~800V). There are 5 pins which have a different assignment, all of them serial interface related.

アプリケーション

  • 電気自動車/プラグインHEV
  • 大電力UPS/電力網エネルギー貯蔵システム
  • 汎用マルチセル・バッテリ・スタック
LTC3300-1
高効率の双方向マルチセル・バッテリ・バランサ
High Efficiency Bidirectional Balancing Balancer Efficiency Product Package 1 Product Package 2
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 3

技術記事 4

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
バッテリ・モニタ ＆ 残量ゲージ 2
LT8584
新規設計に推奨 遠隔測定インタフェースを備えた2.5Aモノリシック・アクティブ・セル・バランサ
LTC6804-1
新規設計には非推奨 12 チャンネル・マルチセル・バッテリ・モニタ、ディジーチェーン・インターフェース付き、第3世代
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 1

下記製品はLTspiceで使用することが出来ます。:

  • LTC3300-1
LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



評価用キット

eval board
schematic 1
schematic 2
schematic 3
schematic 4
schematic 5
schematic 6
schematic 7
schematic 8
DC2100B-D

12 Cell 4A Stackable Slave Bidirectional Active Cell Balancer Featuring LTC6804-2 and LTC3300-1(x2)

今すぐ購入 詳細を表示

製品詳細

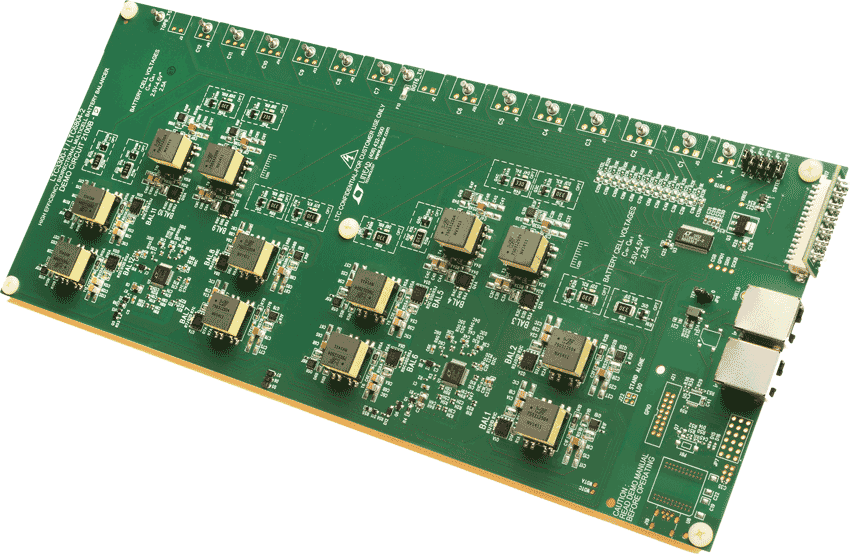

Demonstration Circuit DC2100B-D is a stackable, bidirectional cell balancer slave board using the LTC6804-2 and the LTC3300-1 ICs to achieve active balancing of up to 12 Li-Ion cells. It requires the DC2100B-C for proper operation. The DC2100B-D uses a single LTC6804-2 Multi-Cell Addressable Battery Stack Monitor IC to measure cell voltages and two LTC3300-1 Synchronous Flyback ICs to provide active cell balancing. The DC2100B-C controller board contains a PIC18F47J53 microcontroller, the LTM2884 isolated USB transceiver, the LTC6804-2, two LTC3300-1 ICs, and the LTC6820 isoSPI Interface IC to facilitate isolated communication. Up to seven DC2100B-D boards can be connected to a DC2100B-C to build a stacked system of eight total boards.
