LTC4263

製造中

スイッチ内蔵のシングルIEEE 802.3af準拠PSEコントローラ

データシート
製品セレクション・テーブル
利用上の注意

本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.J）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
Viewing:

製品情報

  • IEEE 802®.3af 準拠
  • 単一48V 電源で動作
  • マイクロコントローラなしの完全自動制御動作
  • 熱保護機能付きMOSFETを内蔵
  • シンプルなRC ネットワークを使用して複数のポートでパワーマネージメントを実施
  • 内部センス抵抗による高精度の突入制御
  • 受電機器(PD)の検出と分類
  • ACおよびDC切断の検出
  • 堅牢な短絡保護機能
  • ミッドスパンPSEの検出バックオフをピンで選択可能
  • 分類に応じたICUT電流スレッショルド
  • ポートがオンであることを知らせ、ステータス･コードを明滅させるLEDドライバ

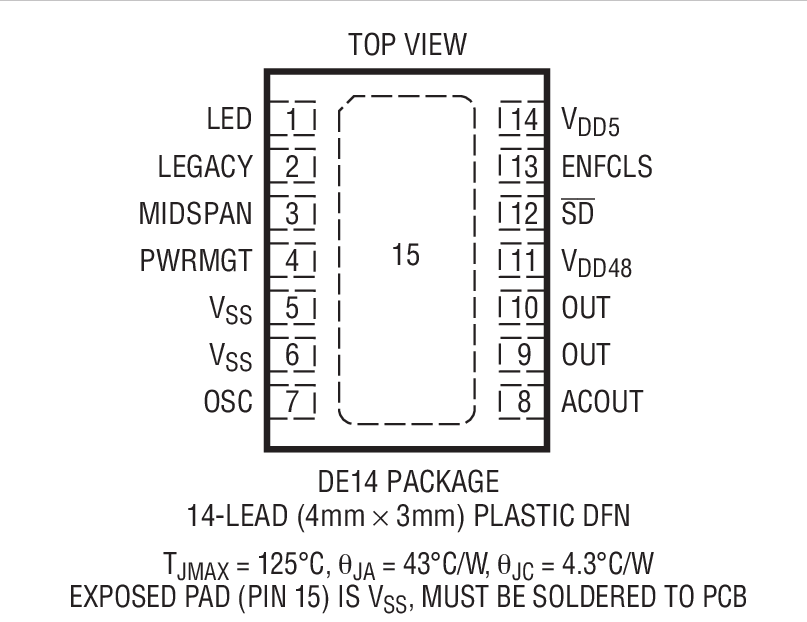

  • 14 ピンSO および14ピン4mm×3mm DFNパッケージ

LTC4263は、IEEE 802.3af準拠Power Over Ethernetシステム向けの自動制御、シングルチャネルPSEコントローラです。このデバイスはパワーMOSFET、突入制御、電流制限制御、短絡制御、IEEE 803.3af 準拠PD検出および分類回路、選択可能なACまたはDC切断の検出を内蔵しています。また、制御アルゴリズムを搭載しているので、マイクロコントローラを使用せずに完全なIEEE 803.3af準拠動作を行ないます。LTC4263 はPSE の実装を簡素化し、わずか1 個の48V 電源と少数の受動サポート部品しか必要としません。

プログラム可能なパワーマネージメント回路を内蔵しているので、マルチポート･システム内に複数のLTC4263を配置して電力を共有することが可能で、48V電源を最大限に活用することができます。なお、これらのすべての作業には、ホスト･プロセッサの介入は不要です。ポート電流制限は、検出されたPD のクラスに自動的に適合するように設定できます。検出バックオフのタイミングは、エンドポイント動作またはミッドスパン動作のいずれかに設定できます。フォールドバック機能と熱保護機能により、幅広いフォールト保護を行ないます。

LEDピンは、LTC4263によって制御されるポートの状態を知らせます。単一48V電源動作時、LEDピンはシンプルなスイッチング電流源として動作可能で、LEDドライブ回路の消費電力を低減することができます。

LTC4263は14ピン4mm×3mm DFNおよび14ピンSOパッケージで供給されます。


アプリケーション

  • IEEE 802.3af準拠エンドポイント/ミッドスパンPSE
  • シングルポートまたはマルチポートのパワーインジェクタ
  • パワーフォワーダ
  • ポート数の少ないPSE
  • 環境B PSE
  • スタンドアロンPSE
LTC4263
スイッチ内蔵のシングルIEEE 802.3af準拠PSEコントローラ

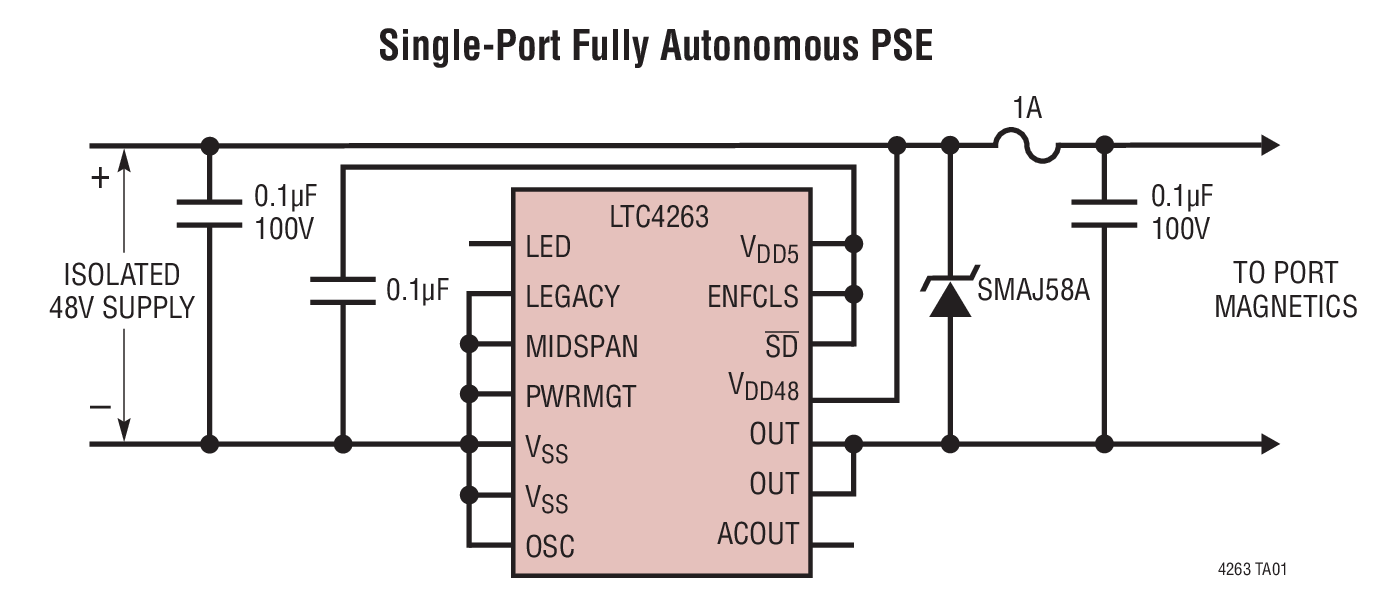

Single-Port Fully Autonomous PSE Product Package 1 Product Package 2
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 4

ユーザ・ガイド 1

デザイン・ノート 1

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogのリソース・セクション、既存／新規プロジェクトにメディアを追加する。

新規プロジェクトを作成

ソフトウェア・リソース

必要なソフトウェア／ドライバが見つかりませんか？

ドライバ／ソフトウェアをリクエスト

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
PoE（Power-over-Ethernet）インターフェース・コントローラ 2
LTC4274A
LTC4274C
シングルPoE/PoE+/LTPoE++ PSEコントローラ
LTC4274
製造中 シングルPoE+ PSE コントローラ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

評価用キット

eval board
schematic 1
schematic 2
schematic 3
schematic 4
schematic 5
schematic 6
schematic 7
schematic 8
schematic 9
schematic 10
DC981A/B

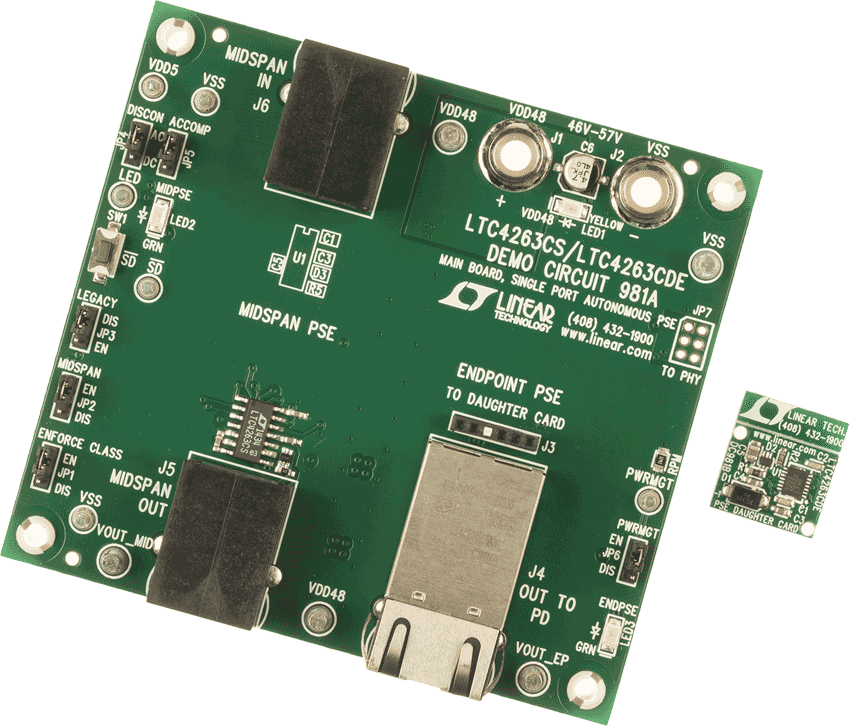

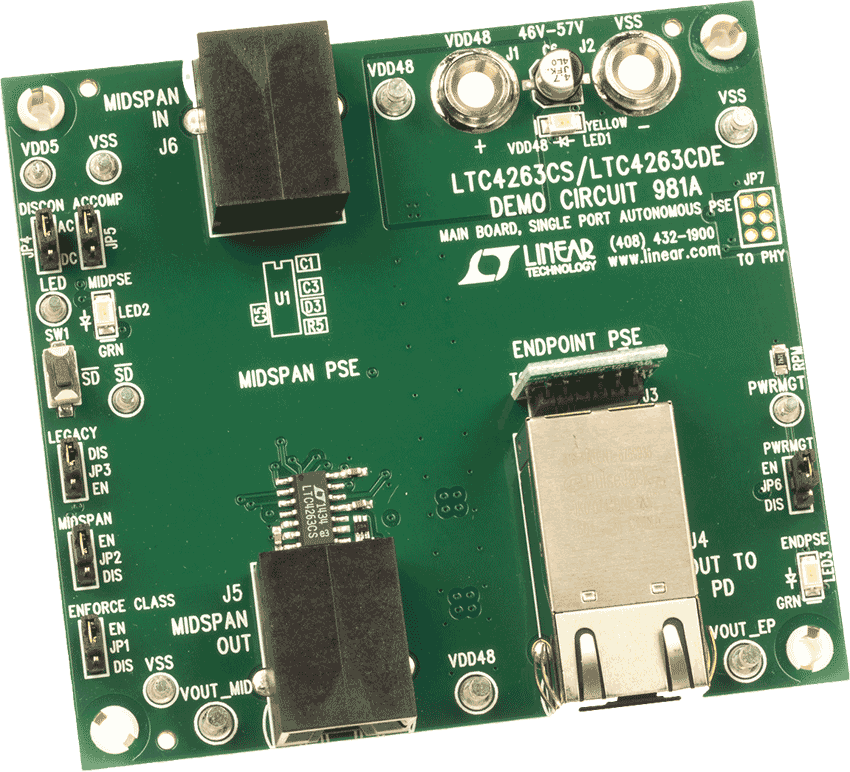

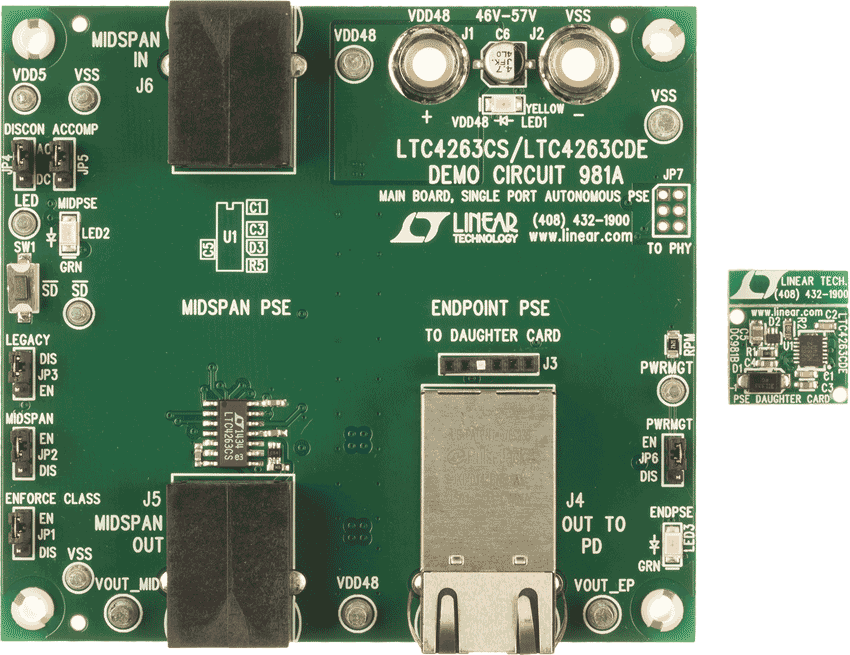

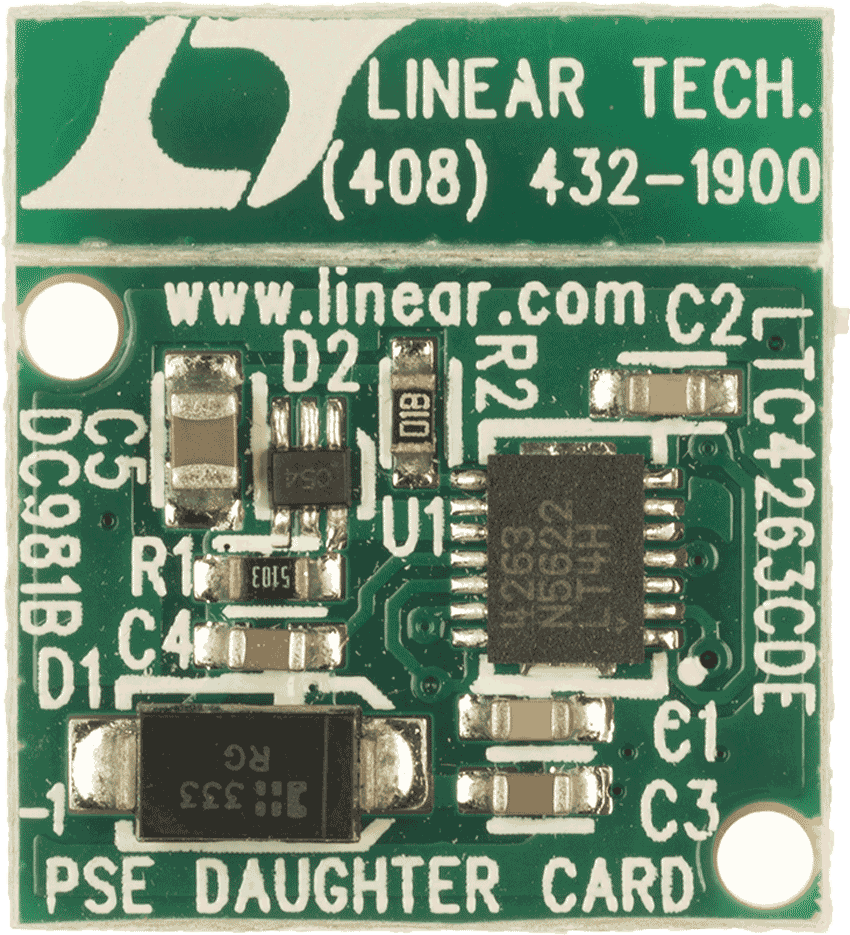

DC981B エンドスパン・プラグインを備えた LTC4263 DC981A ミッドスパン・デモ用ボード

今すぐ購入 詳細を表示

製品詳細

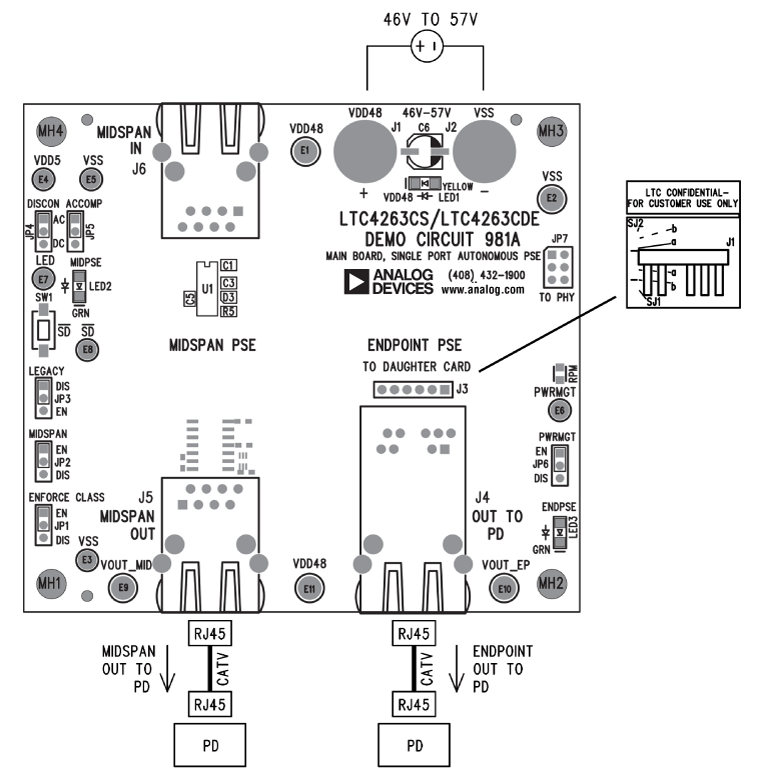

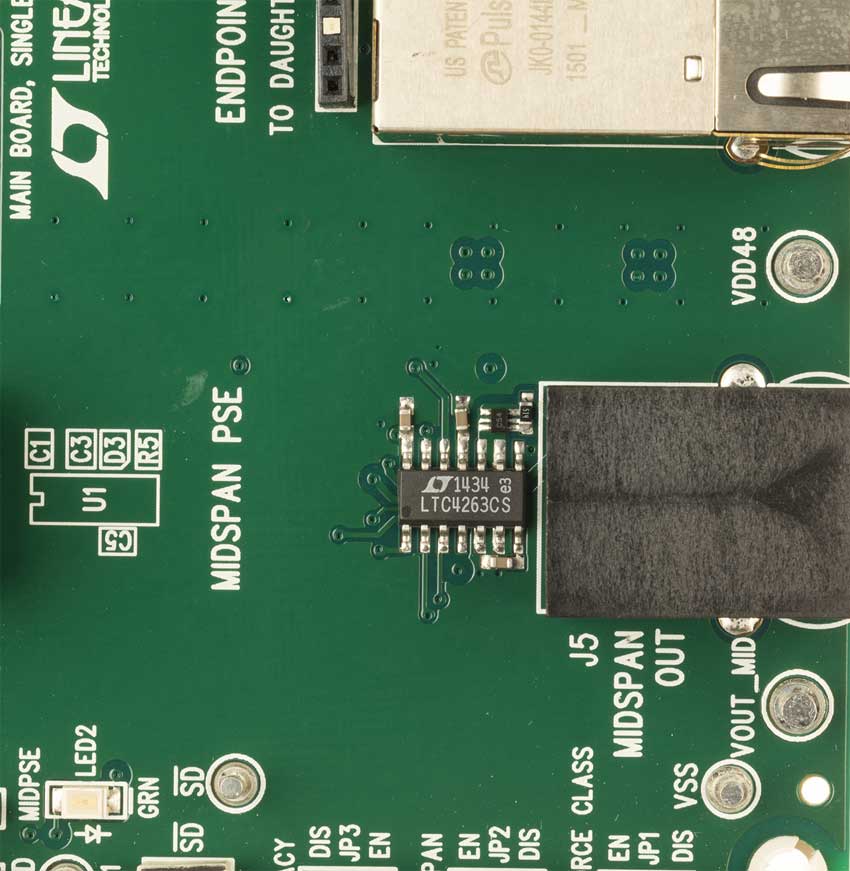

DC981A/B:内部スイッチを備えた LTC4263 シングル IEEE 802.3af 準拠 PSE コントローラのデモ用ボード
DC981A/B
DC981B エンドスパン・プラグインを備えた LTC4263 DC981A ミッドスパン・デモ用ボード

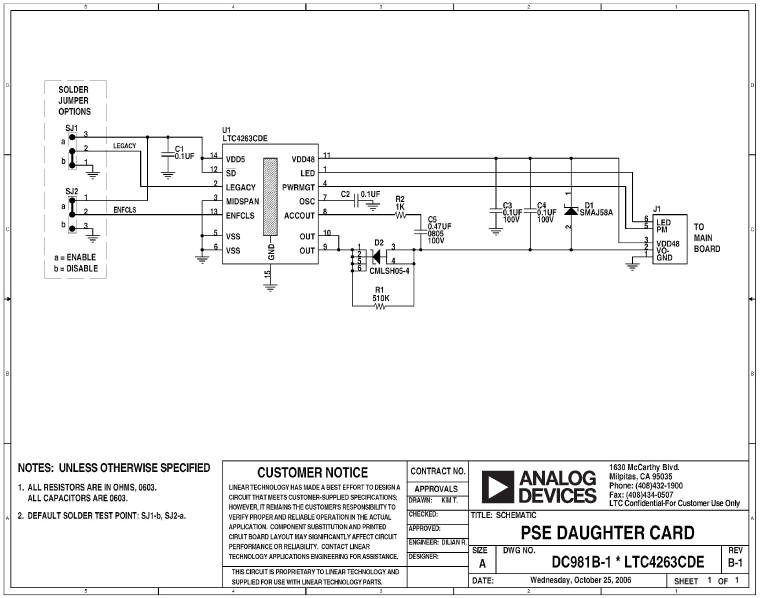

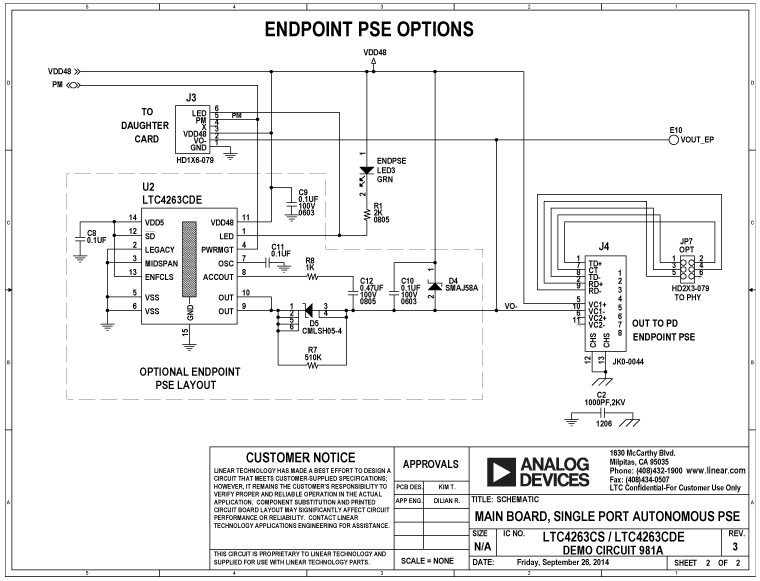

DC981A-B Demo Board DC981A-B Demo Board DC981A-B Demo Board DC981A-B Demo Board DC981A-B Demo Board DC981A-981B Application Circuit DC981A-981B Application Circuit DC981A-981B Application Circuit DC981A-981B Application Circuit EA Certified 3
