LTC4162-S

35 V/3.2 A 鉛酸ステップダウン・バッテリ・チャージャ、PowerPath および I2C テレメトリ搭載

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 16
1Ku当たりの価格 最低価格:$3.01
機能

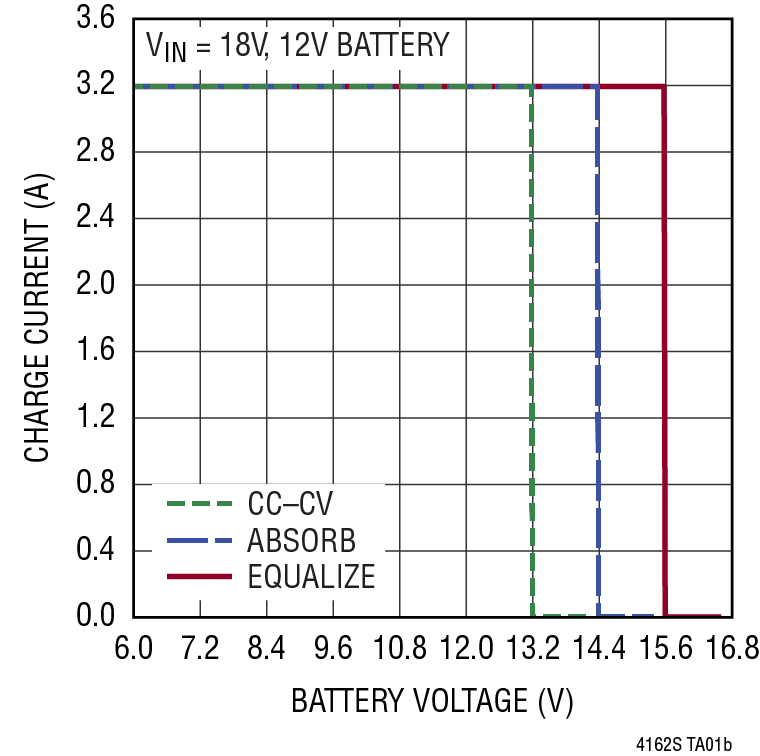

  • 鉛酸バッテリ・チャージャ(吸収充電および均等化充電)
  • 広い充電入力電圧範囲: 4.5 V ~ 35 V
  • 高効率の同期動作:
  • 16 ビットのデジタル・テレメトリ・システム・モニタ VBAT、IBAT、RBAT、TBAT、TDIE、VIN、IIN、VOUT
  • 6 V、12 V、18 V、および 24 V 鉛酸バッテリの充電
  • 入力の低電圧充電電流制御ループ
  • ソーラー・パネル入力向け MPPT 入力形式
  • システム負荷出力よりも入力電流制限を優先
  • 低損失 PowerPath
  • インスタント・オン動作(バッテリ放電状態またはバッテリ切れ状態)
  • 温度制御充電
  • リチウムイオン および LiFePO4 バージョンとのピン互換性
製品概要
show more Icon

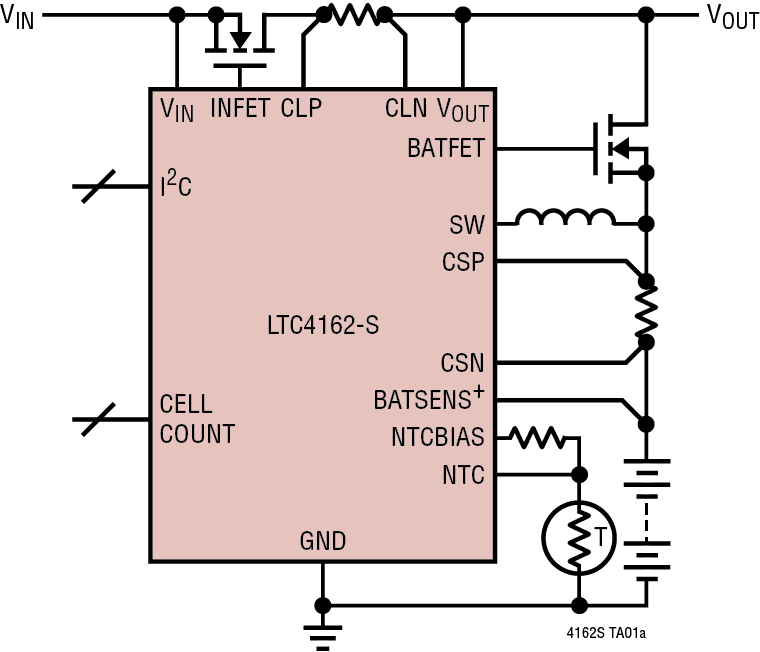

LTC4162-L は先進的なモノリシック同期ステップダウン・スイッチング・バッテリ・チャージャです。PowerPath マネージャにより、電源アダプタ、バックプレーン、ソーラー・パネルなどの入力ソースと鉛酸バッテリの間の配電をシームレスに管理します。

高分解能測定システムでは、回路の電圧、電流、バッテリ抵抗、および温度に関するさまざまなテレメトリ情報を I2C ポートから読み出すことができます。 また、I2C ポートを使用して、充電電圧と充電電流、終端アルゴリズム、各種システム・ステータスアラートなど、充電に関するさまざまなパラメータを設定することもできます。

LTC4162-S は、3.2 A までの充電電流で 6 V、12 V、18 V、および 24 V の鉛酸バッテリを充電できます。

出力電圧をバッテリからデカップリングする電力経路トポロジーを使用しているため、バッテリ電圧が非常に低い条件下でポータブル製品を即座に実行できます。

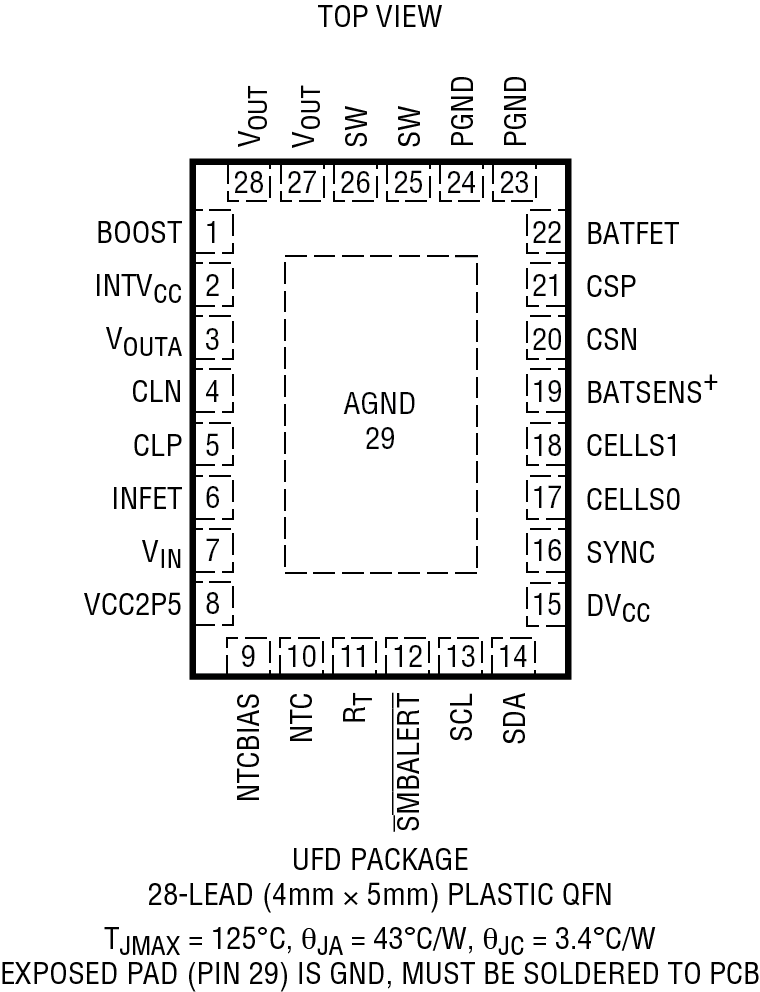

LTC4162-S は熱強化型 28 ピン 4 mm × 5 mm × 0.75 mm QFN 表面実装パッケージを採用しています。

アプリケーション

  • 医療用計測器
  • USB-C Power Delivery
  • 工業用ハンドヘルド機器
  • 堅牢型ノートPC
  • タブレット・コンピュータ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 16
1Ku当たりの価格 最低価格:$3.01

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC4162EUFD-SAD#PBF
  • HTML
  • HTML
LTC4162EUFD-SAD#TRPBF
  • HTML
  • HTML
LTC4162EUFD-SADM#PBF
  • HTML
  • HTML
LTC4162EUFD-SADM#TRPBF
  • HTML
  • HTML
LTC4162EUFD-SST#PBF
  • HTML
  • HTML
LTC4162EUFD-SST#TRPBF
  • HTML
  • HTML
LTC4162EUFD-SSTM#PBF
  • HTML
  • HTML
LTC4162EUFD-SSTM#TRPBF
  • HTML
  • HTML
LTC4162IUFD-SAD#PBF
  • HTML
  • HTML
LTC4162IUFD-SAD#TRPBF
  • HTML
  • HTML
LTC4162IUFD-SADM#PBF
  • HTML
  • HTML
LTC4162IUFD-SADM#TRPBF
  • HTML
  • HTML
LTC4162IUFD-SST#PBF
  • HTML
  • HTML
LTC4162IUFD-SST#TRPBF
  • HTML
  • HTML
LTC4162IUFD-SSTM#PBF
  • HTML
  • HTML
LTC4162IUFD-SSTM#TRPBF
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 2

reference details image

DC2038A

LTC4162 デモ・ボード | 35 V/3.2 A マルチセル・ステップダウン・バッテリ・チャージャ、PowerPath および I2C テレメトリ搭載

zoom

DC2038A

LTC4162 デモ・ボード | 35 V/3.2 A マルチセル・ステップダウン・バッテリ・チャージャ、PowerPath および I2C テレメトリ搭載

LTC4162 デモ・ボード | 35 V/3.2 A マルチセル・ステップダウン・バッテリ・チャージャ、PowerPath および I2C テレメトリ搭載

製品の詳細

デモ回路 2038A は、LTC4162 マルチセル・ステップダウン・バッテリ・チャージャ、PowerPathおよび |2Cテレメトリ搭載、構成可能ケミストリおよびセル・カウントで作動。 LTC4162 はリチウムイオン用に最大 8 個のセル、LiFePO4​​ 用に 9 個のセル、および 6V、12V、18V、または 24V の亜鉛バッテリ​をサポートしています。バッテリ・ケミストリごとに、​プログラマブルで、完全自立的な充電アルゴリズムを選択できます。

DC2038A には、6 種類の調整可能な LTC4162 の派生製品の 1 つが搭載されています。それぞれの製品はバッテリ・ケミストリに適合しており、デフォルトの MPPT 機能がイネーブルになっています。 詳細については、DC2038A のデモ・マニュアルを参照してください。

reference details image

DC2654A

USB-C電源供給マネージャ・ドータ・ボード

zoom

DC2654A

USB-C電源供給マネージャ・ドータ・ボード

USB-C電源供給マネージャ・ドータ・ボード

製品の詳細

デモ回路2654Aは、Cypress Semiconductorによって設計されたEZ-PD CCG3 USB Type-Cポート・コントローラICを装備しています。この製品は、アナログ・デバイセズのパワー製品のいくつかのデモ回路とインターフェースを取り、USB Type-C給電仕様との互換性を実証するためのドータ・ボードです。

このボードのデフォルト・プログラムは、USB給電プロファイルのネゴシエーションを実行し、ボードに接続されたパワー・アダプタによってアドバタイズされる最高電圧を選択します。更に、パワー・スイッチをオンにして、低インピーダンス接続用のバナナ・プラグを介してメインPCBに電力を供給します。必要なすべてのデジタル情報は、ヘッダーJ3を介してボード間でやり取りされます。
