LTC4100

スマート・バッテリ・チャージャ・コントローラ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$6.60
特長
  • シングルチップ・スマート・バッテリ・チャージャ・コントローラ
  • 100%準拠(Rev 1.1)のSMBusサポートにより、ホストの有無に関係なく動作可能
  • SMBusアクセラレータにより、SMBusタイミングを改善
  • 広い出力電圧範囲:3.5V~26V
  • ハードウェア割込みとSMBAlert応答により割込みポーリングが不要
  • 高効率の同期整流式降圧チャージャ
  • 損失電圧0.5V、最大デューティ・サイクル > 98%
  • ACアダプタ電流制限により、最大充電レートを実現
  • ±0.8%の電圧精度、±4%の電流精度
  • 最大4Aの充電電流能力
  • 充電電流設定用の10ビットDAC
  • 充電電圧設定用の11ビットDAC
  • ユーザが選択可能な過電圧および過電流制限
  • 高いノイズ耐性をもつSafetySignalセンサ
  • 24ピンSSOPパッケージ
製品概要
show more Icon

スマート・バッテリ・チャージャLTC4100は、 SBS準拠システムの構築を大幅に簡素化するシングル・チップ充電ソリューションです。LTC4100はレベル2チャージャ機能を実装しており、チャージャはバッテリまたはホストによってプログラム可能です。充電されているバッテリのSafetySignalをモニタして、温度、接続状態、バッテリ・タイプの情報を得ることができます。AC電源アダプタを取り外してもSMBusインタフェースは動作したままで、(ChargerStatusコマンドによる)SafetySignalステータスを含む、命令されたすべてのSMBusアクティビティに応答します。また、(バッテリの取外し、ACアダプタの接続などの)状態変化が検出されるたびに、チャージャはホストへの割込みを行います。

充電電流と充電電圧は、システムの安全性と信頼性を向上させるために、ケミストリ固有の限界値に制約されます。限界値は2本の外付け抵抗でプログラムできます。さらに、ACアダプタからの最大平均電流をプログラム可能なので、負荷電流と充電電流を同時に供給する際にアダプタに過負荷がかかるのを防止できます。システム負荷電流を供給する場合、充電電流が自動的に低減され、アダプタの過負荷を防ぎます。


アプリケーション

  • 携帯機器と携帯コンピュータ
  • データ格納システムとバッテリ・バックアップ・サーバ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 2
1Ku当たりの価格 最低価格:$6.60

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC4100EG#PBF
  • HTML
  • HTML
LTC4100EG#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

8 6, 2022

- 22_0171

Laser Top Mark Conversion for SSOP Packages Assembled in PNG

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

8 6, 2022

- 22_0171

arrow down

Laser Top Mark Conversion for SSOP Packages Assembled in PNG

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

DC512B

LTC4100EG | 3-/4-Cell Li-Ion Smart Battery Charger, DCIN = 15V to 20V, up to 4A Charge Current, (Requires DC1223)

zoom

DC512B

LTC4100EG | 3-/4-Cell Li-Ion Smart Battery Charger, DCIN = 15V to 20V, up to 4A Charge Current, (Requires DC1223)

LTC4100EG | 3-/4-Cell Li-Ion Smart Battery Charger, DCIN = 15V to 20V, up to 4A Charge Current, (Requires DC1223)

製品の詳細

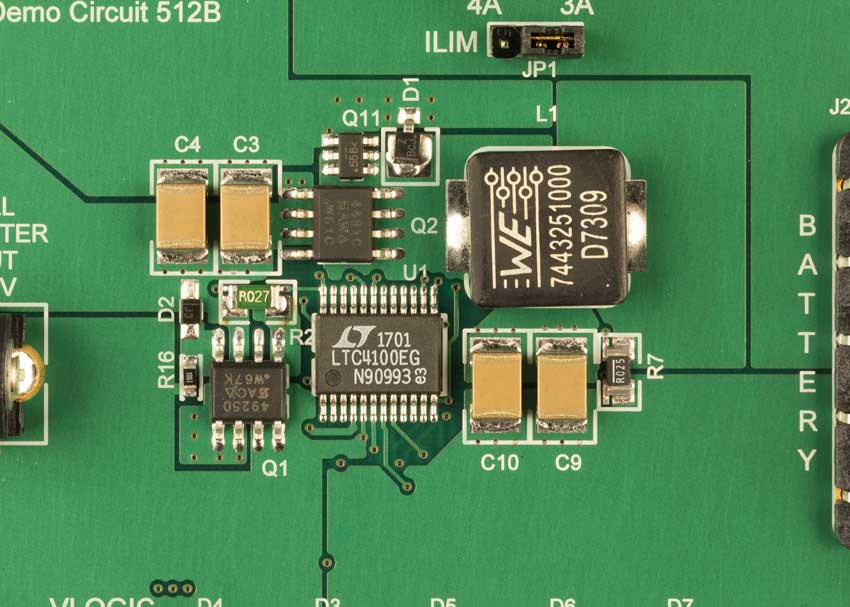

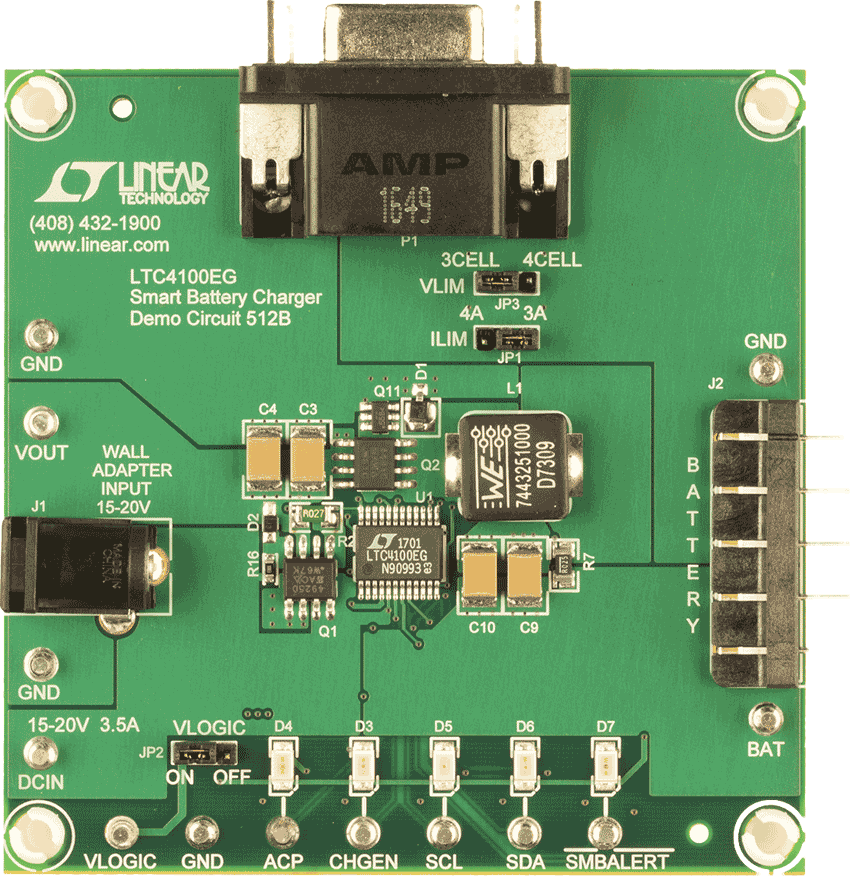

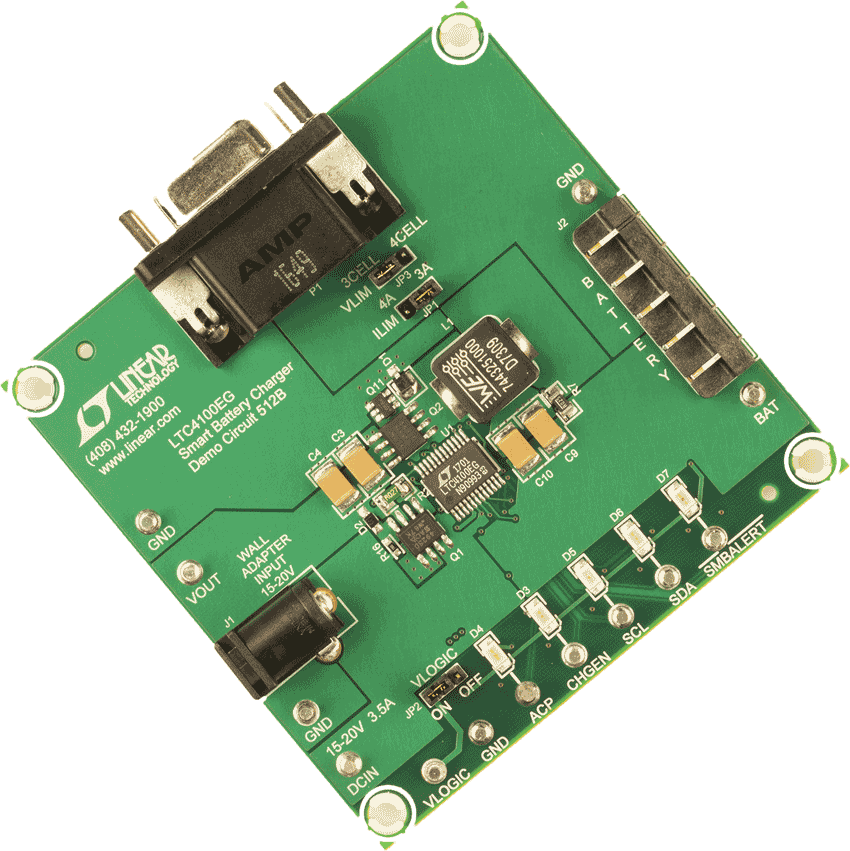

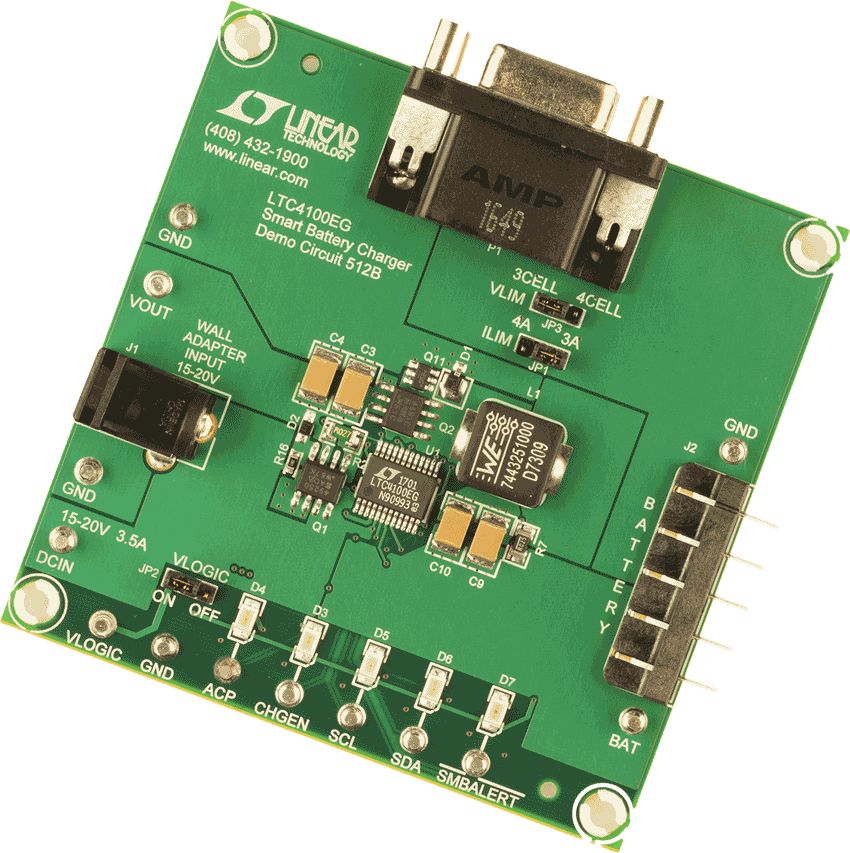

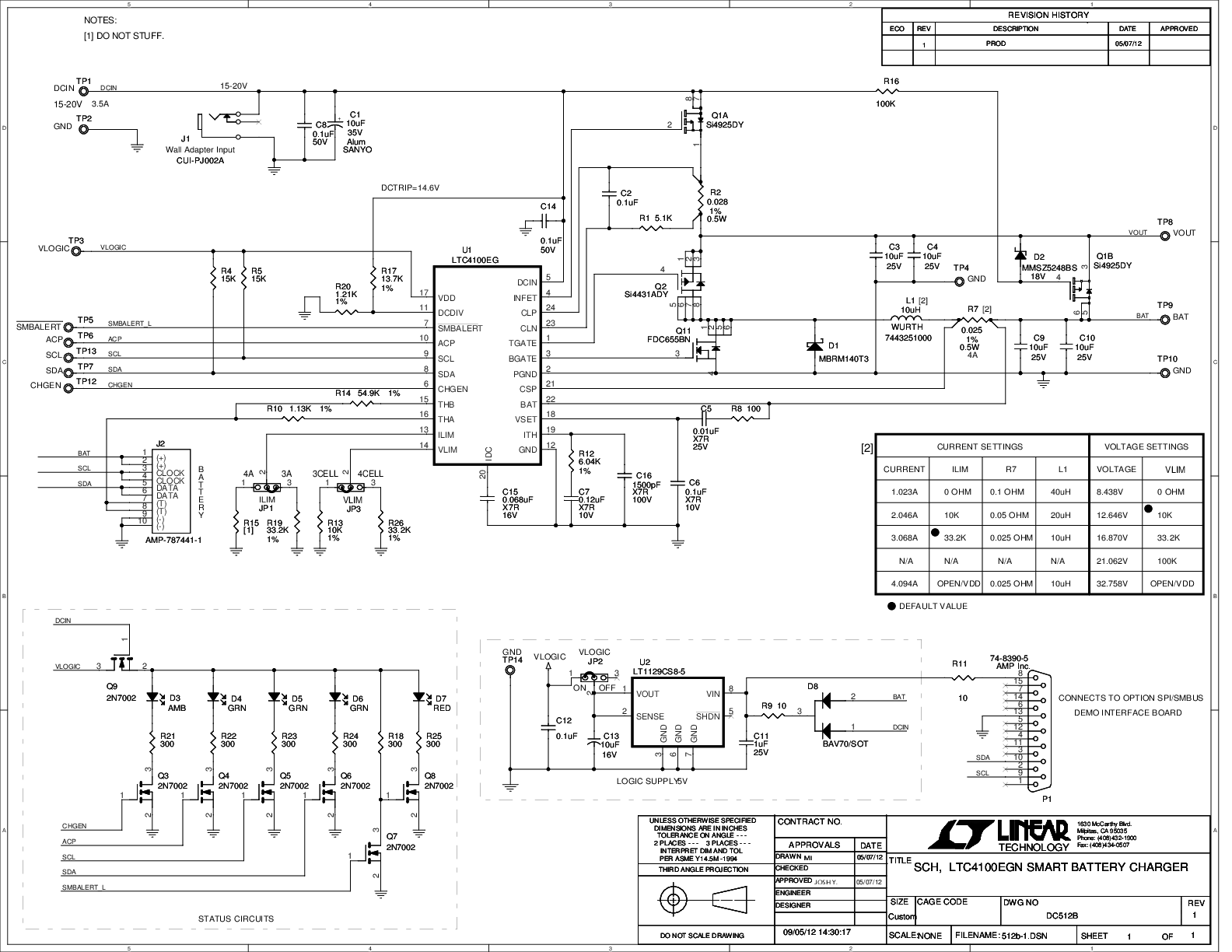

Demonstration circuit DC512B is a single battery switching step-down charge controller featuring the LTC4100. The recommended input power is 15 to 20V at 3.5A. A two-position jumper allows choice of protected output voltage range suitable for 3- and 4-Cell Li-ion batteries. Removal of the jumper allows full output voltage range. The maximum charge current is 4A.


The demo board is initially configured for 12.6V at 3A for popular 3-cell Li-ion battery packs. LTC4100 will automatically charge a Smart Battery to termination as soon as input power is applied with a battery connected prior to power up. A VOUT pin automatically provides power to the system load from the wall adapter or battery. Status LEDs are provided for CHG, ACP, SMBALERT and SMBus activity.
