LTC4065

2×2 DFNパッケージ、スタンドアロン750mAリチウムイオン・バッテリ・チャージャ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$1.33
特長
  • 2mm×2mm DFNパッケージの完全なリニア・チャージャ
  • C/10 充電電流検出出力タイマ終了
  • 5%精度でプログラム可能な充電電流:最大750mA
  • 外付けのMOSFET、センス抵抗、ブロッキングダイオードが不要
  • 0.6%精度のプリセット4.2Vフロート電圧
  • サーマル・フィードバックを備えた定電流/定電圧動作により、過熱の恐れなく最大充電レートを実現
  • 入力電源の接続を知らせるACPRピン(LTC4065A のみ)
  • ガスゲージ用充電電流モニタ出力
  • 自動再充電
  • 1セル・リチウムイオン・バッテリをUSBポートから直接充電
  • シャットダウン時の消費電流:20μA
  • ソフトスタートにより突入電流を制限
  • 小型の(2mm×2mm)6 ピンDFN パッケージ
製品概要
show more Icon

LTC4065は、1セル・リチウムイオン・バッテリ向けの完全な定電流/定電圧リニア・チャージャです。LTC4065は2mm×2mm DFNパッケージで供給され外付け部品が少ないので、携帯アプリケーションに特に適しています。また、LTC4065はUSB電源仕様の範囲内で動作するように特別に設計されています。

CHRGピンは、充電電流が設定値の10分の1まで減少したこと(C/10)を知らせます。バッテリ・メーカの仕様に応じて、内部タイマが充電を終了します。

MOSFET内蔵のアーキテクチャにより、外付けのセンス抵抗やブロッキング・ダイオードが不要です。サーマル・フィードバックによって充電電流を安定化し、高電力動作時や高周囲温度条件下でチップの温度を制限します。

入力電源(ACアダプタまたはUSB電源)を取り外すと、LTC4065は自動的に低電流状態になり、バッテリ流出電流は1μA以下に低減されます。 LTC4065は、電力供給状態でシャットダウン・モードに入ることが可能で、消費電流を20μA以下に低減します。

多機能のLTC4065は、自動再充電、低電圧バッテリ充電調整(トリクル充電)、(突入電流を制限するための)ソフトスタート、ならびに、適切な入力電圧の存在を知らせるオープンドレイン状態ピン(LTC4065Aのみ)などの機能を搭載しています。

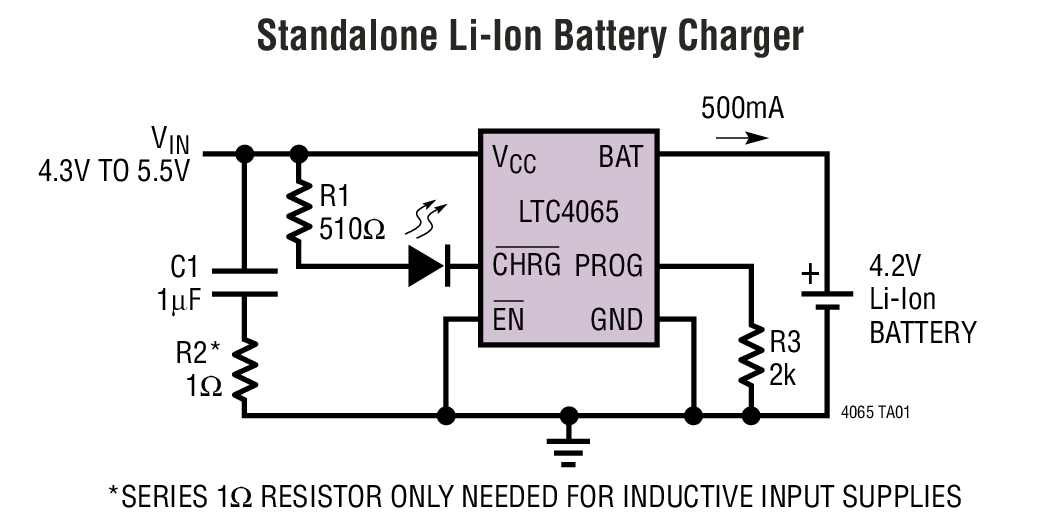

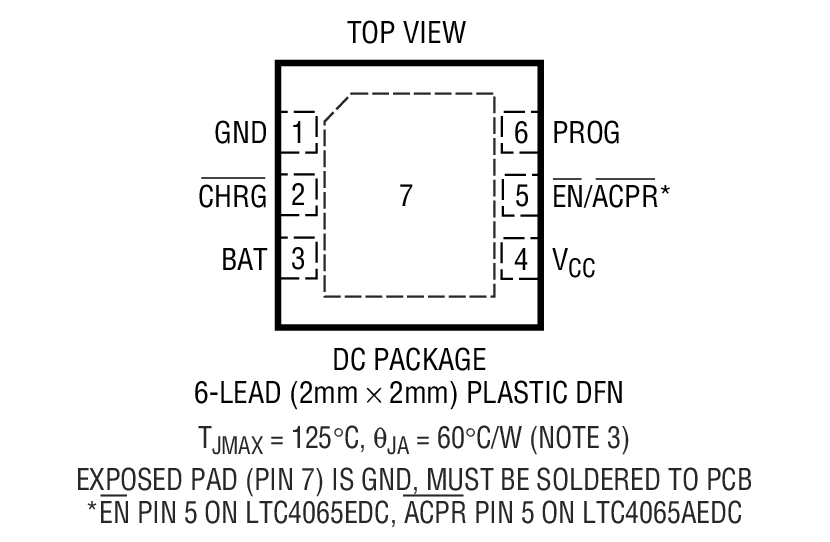

LTC4065は高さの低い(0.75mm)小型6ピン2mm×2mm DFNパッケージで供給されます。

Float Voltage (V) Charge Current Range Pin 5 Is EN or ACPR? Trickle Charge?
LTC4065 4.2V 40mA to 750mA EN Yes
LTC4065A 4.2V 40mA to 750mA ACPR Yes
LTC4065-4.4 4.2V 40mA to 750mA EN Yes
LTC4065L 4.2V 8mA to 250mA EN Yes
LTC4065LX 4.2V 8mA to 250mA EN No
LTC4065L-4.1 4.1V 8mA to 250mA EN Yes


アプリケーション

  • ワイヤレスPDA
  • 携帯電話
  • 携帯用電子機器


質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 4
1Ku当たりの価格 最低価格:$1.33

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC4065AEDC#TRMPBF
  • HTML
  • HTML
LTC4065AEDC#TRPBF
  • HTML
  • HTML
LTC4065EDC#TRMPBF
  • HTML
  • HTML
LTC4065EDC#TRPBF
  • HTML
  • HTML
ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

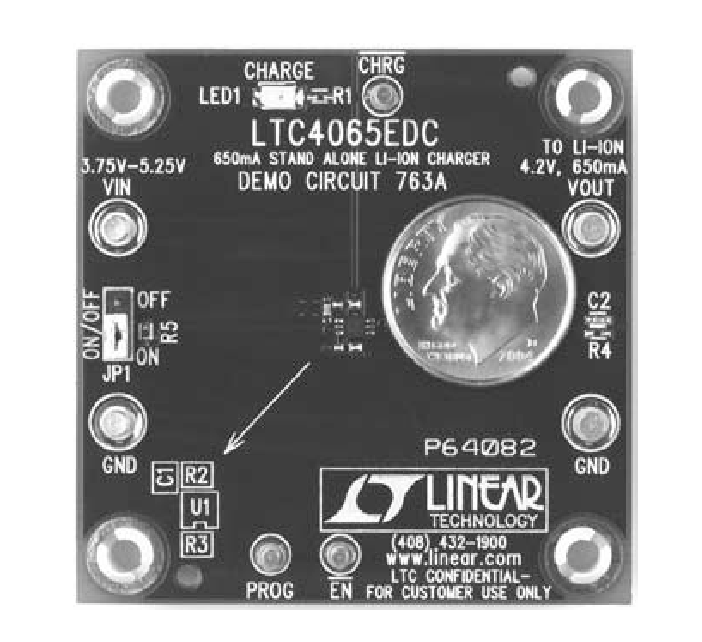

DC763A

LTC4065EDC Demo Board | VIN = 3.75V to 5.25V, 650mA Standalone Li-Ion Linear Battery Charger

zoom

DC763A

LTC4065EDC Demo Board | VIN = 3.75V to 5.25V, 650mA Standalone Li-Ion Linear Battery Charger

LTC4065EDC Demo Board | VIN = 3.75V to 5.25V, 650mA Standalone Li-Ion Linear Battery Charger

製品の詳細

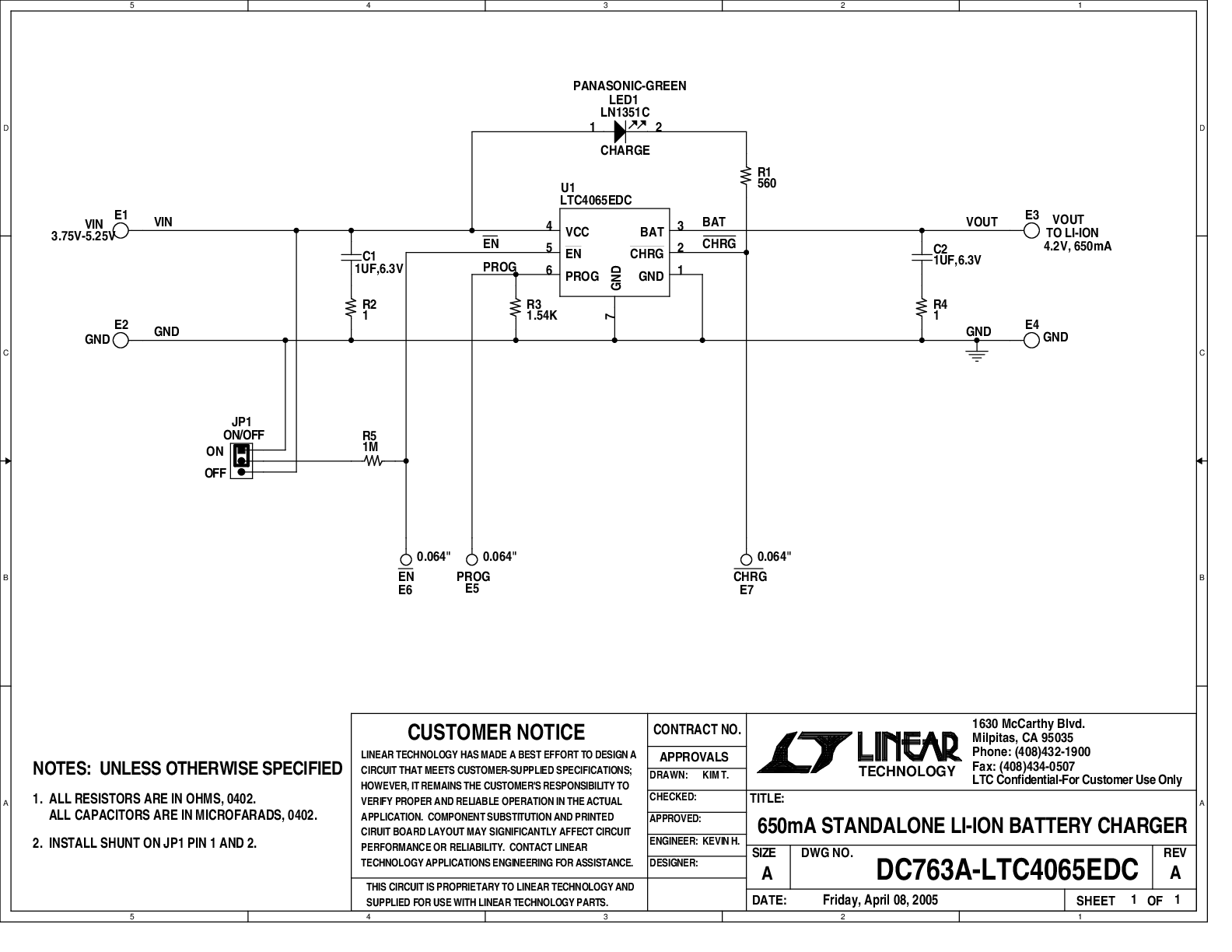

Demonstration circuit DC763 is a complete constant-current, constant-voltage battery charger designed to charge single-cell lithium-ion batteries. The DC763 is based on the LTC4065 that is available in a 2mm × 2mm DFN package and features an exposed bottom-side metal pad for soldering to the PC board. The LTC4065 features an internal MOSFET with thermal feedback loop that regulates the charge current to limit the die temperature during high power operation or high ambient thermal conditions. The preset float voltage is 4.2V with 0.6% accuracy, and the constant charge current is 650mA.

ツールおよびシミュレーション

ツールおよびシミュレーション 1

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
