製品概要
機能と利点
- プログラム可能な充電電流：10mA～150mA
- 外付けMOSFET、センス抵抗、ブロッキング・ダイオード不要
- 1セル/コインセル・リチウムイオン・バッテリ向け、ThinSOT™パッケージのリニア・チャージャ

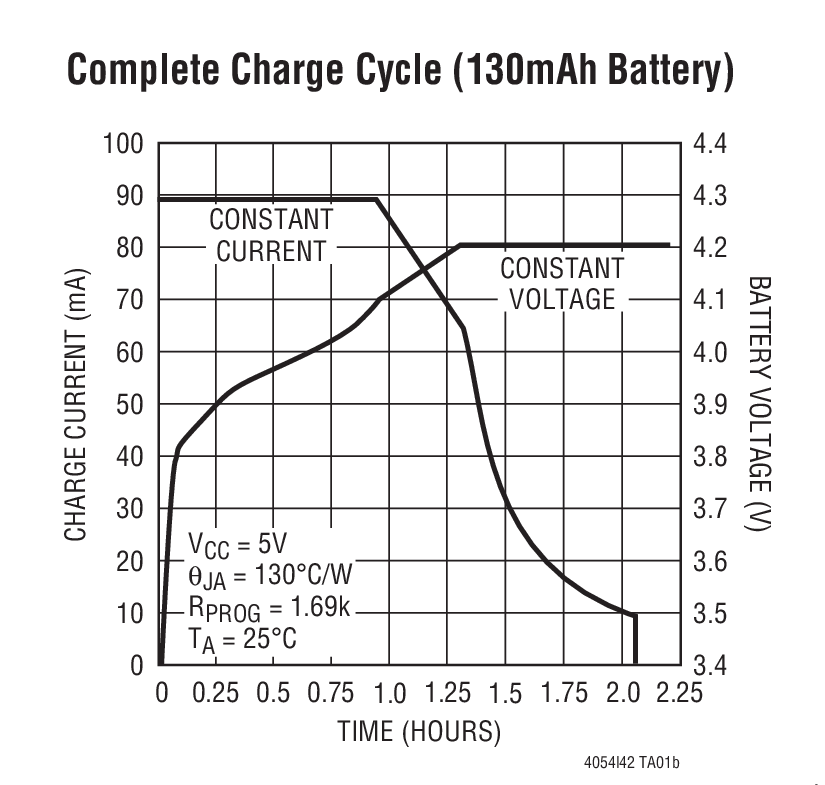

- サーマル・レギュレーション*付きの定電流/定電圧動作により、過熱の恐れなく最大充電レートを実現
- USBポートから直接1セル・リチウムイオン・バッテリを充電
- ±1%精度のプリセット4.2V充電電圧
- ガスゲージ*に有用な充電電流モニタ出力
- 自動再充電
- 充電ステータス出力ピン
- C/10充電終了
- シャットダウン時25μA(最大)の消費電流
- 2.9Vのトリクル充電スレッショルド
- ソフトスタートにより、突入電流を制限

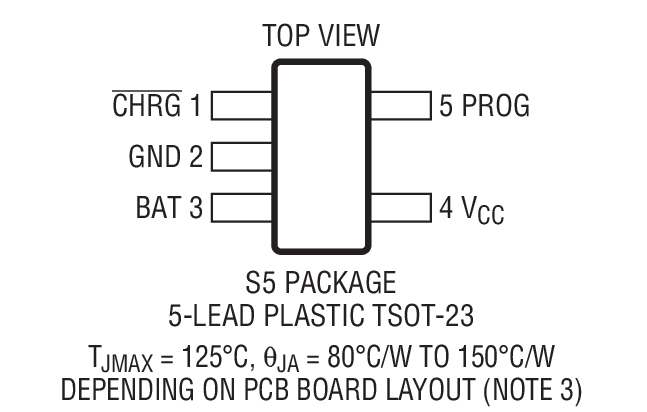

- 高さの低い（1mm）5ピンSOT-23パッケージ
製品概要
LTC4054Lは1セル・リチウムイオン・バッテリ用の定電流/定電圧リニア・チャージャです。小型で、低い充電電流を安定化できるので、低容量の再充電可能リチウムイオン・コインセル・バッテリを使用する携帯アプリケーションに特に適しています。また、LTC4054LはUSB電力仕様に準拠するように特別に設計されています。
MOSFET内蔵アーキテクチャを採用しているので、外付けセンス抵抗やブロッキング・ダイオードが不要です。また、サーマル・フィードバックによって充電電流を安定化させるため、過度の熱的設計は不要です。充電電圧は4.2Vに固定され、充電電流は1本の抵抗で外部設定可能です。LTC4054Lは、最終フロート電圧に達した後、充電電流が設定値の1/10まで低下したところで、充電サイクルを自動的に終了します。
入力電源（ACアダプタやUSB電源）を取り外すと、LTC4054Lは自動的に低電流状態になり、バッテリ流出電流が2μA以下に低減されます。また、シャットダウン・モードになると、消費電流が25μAに低減されます。
この他に、充電電流モニタ、低電圧ロックアウト、自動再充電、充電終了や入力電圧の検出を知らせるステータス・ピンなどの機能も搭載しています。
| Max Charge Current | Trickle Charge | |
| LTC4054-4.2 | 800mA | Yes |
| LTC4054X-4.2 | 800mA | No |
| LTC4054L-4.2 | 150mA | Yes |
アプリケーション
- リチウムイオン・コインセル・バッテリ用チャージャ
- 携帯MP3プレーヤ、ワイヤレス・ヘッドセット
- Bluetoothアプリケーション
- 多機能腕時計
製品カテゴリ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
参考資料
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
下記製品はLTspiceで使用することが出来ます。:
LTC4054-4.2
LTC4054L-4.2
LTC4054X-4.2
おすすめ製品
LTC4054L-4.2 コンパニオン製品
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LTC4054LES5-4.2#TRMPBF | 材料宣誓書（MD） | 信頼性データ | 5-Lead TSOT-23 | |
| LTC4054LES5-4.2#TRPBF | 材料宣誓書（MD） | 信頼性データ | 5-Lead TSOT-23 | |
| ウェハ・ファブリケーション・データ | R421 Reliability Data |
