LTC4360-1/LTC4360-2: 過電圧保護コントローラ データシート (Rev. 0)6/20/2010PDF2M
製品概要
機能と利点
- 2.5V～5.5Vで動作
- 80Vまでの過電圧保護
- ほとんどのアプリケーションで入力コンデンサやTVSが不要
- 2%精度の5.8V過電圧スレッショルド
- 過電圧発生時に1μs以内でオフ、ソフトなシャットダウン
- NチャネルMOSFETを制御
- 調整可能なパワーアップdV/dt により、突入電流を制限
- 逆電圧保護(LTC4360-2)
- パワーグッド出力
- 低電流のシャットダウン(LTC4360-1)
- 小型8ピンSC70パッケージ
製品概要
LTC4360過電圧保護コントローラは、2.5V～5.5Vのシステムを電源の過電圧から保護します。このデバイスは、ACアダプタ、カーバッテリ・アダプタ、USBポートなどの複数の電源オプションを備えた携帯機器向けに設計されています。
LTC4360は入力電源に直列に接続された外付けのNチャネルMOSFETを制御します。過渡過電圧が生じると、LTC4360は1μs以内にMOSFETをオフして、下流の部品を入力電源から切断します。誘導性のケーブルの過渡電圧は、MOSFETと負荷容量によって吸収されます。ほとんどのアプリケーションにおいて、LTC4360は過渡電圧サプレッサなどの外付け部品を追加しなくても、最大80Vの過渡電圧保護を実現します。
LTC4360は遅延付きの起動制御と、突入電流を制限するための調整可能なdV/dtランプアップ制御を備えています。 PWRGDピンは、VINのパワーグッド・モニタを行います。過電圧状態の後、LTC4360は起動遅延をともなって自動的に再起動します。 LTC4360-1 はON ピンによって制御されるソフトなシャットダウン機能を備えているのに対し、LTC4360-2 は負電圧保護のためのオプションの外付けPチャネルMOSFETを制御します。
アプリケーション
- USB保護
- ハンドヘルド・コンピュータ
- 携帯電話/スマートフォン
- MP3/MP4 プレーヤー
- デジタルカメラ
製品カテゴリ
マーケット＆テクノロジー
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。
評価キット (1)
参考資料
-
R535 Reliability Data3/26/2018PDF36 K
-

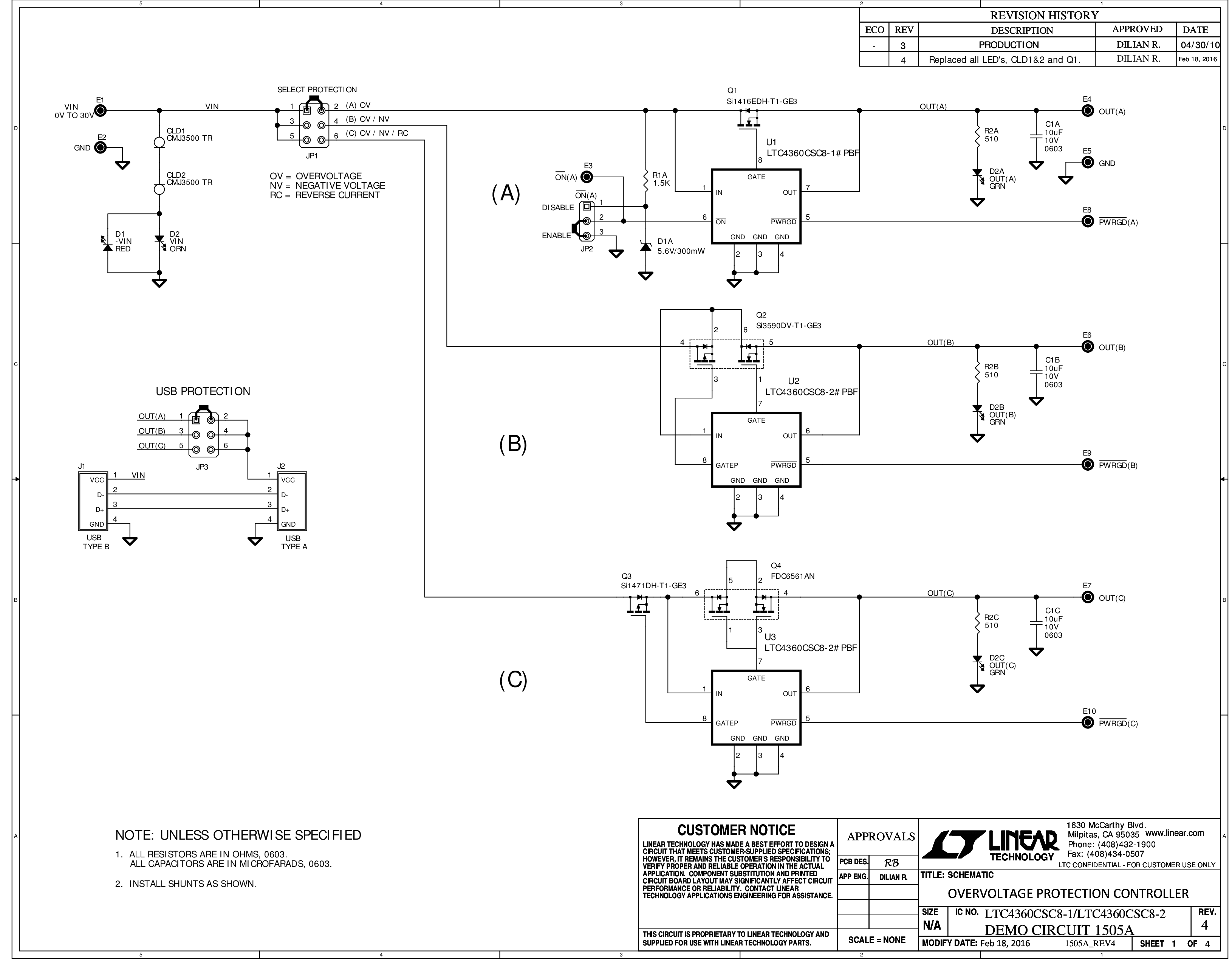

DC1505A - Demo Manual9/1/2016PDF842K
-
Hot Swap Controllers7/13/2017PDF778 K
-
サージ・ストッパー3/28/2012PDF512K
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
下記製品はLTspiceで使用することが出来ます。:
LTC4360-1
LTC4360-2
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LTC4360CSC8-1#TRMPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SC70 | |
| LTC4360CSC8-1#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SC70 | |
| LTC4360CSC8-2#TRMPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SC70 | |
| LTC4360CSC8-2#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SC70 | |
| LTC4360ISC8-1#TRMPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SC70 | |
| LTC4360ISC8-1#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SC70 | |
| LTC4360ISC8-2#TRMPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SC70 | |
| LTC4360ISC8-2#TRPBF | 材料宣誓書（MD） | 信頼性データ | 8-Lead SC70 | |
| ウェハ・ファブリケーション・データ | R535 Reliability Data |
