LTC4008: 4A、高効率、汎用のバッテリ・チャージャ データシート6/9/2011
最新情報 (1)
製品概要
機能と利点
- 汎用チャージャ・コントローラ
- 高い変換効率：最大96%
- 出力電流：4A以上
- 電圧精度：±0.8%
- ACアダプタ電流制限により、最大充電レートを実現
- サーミスタ入力により温度規定充電が可能
- 広い入力電圧範囲：6V～28V
- 広い出力電圧範囲：3V～28V
- 損失電圧：0.5V、最大デューティサイクル：98%
- プログラム可能な充電電流：±4%精度
- 充電中、C/10電流検出、ACアダプタ検出、入力電流制限およびフォールトを知らせるインジケータ出力
- 充電電流モニタ出力

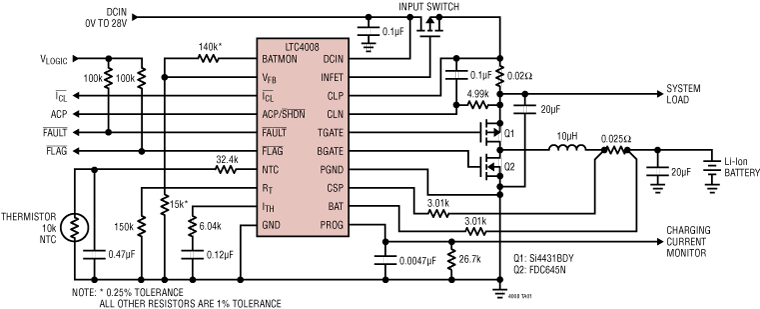

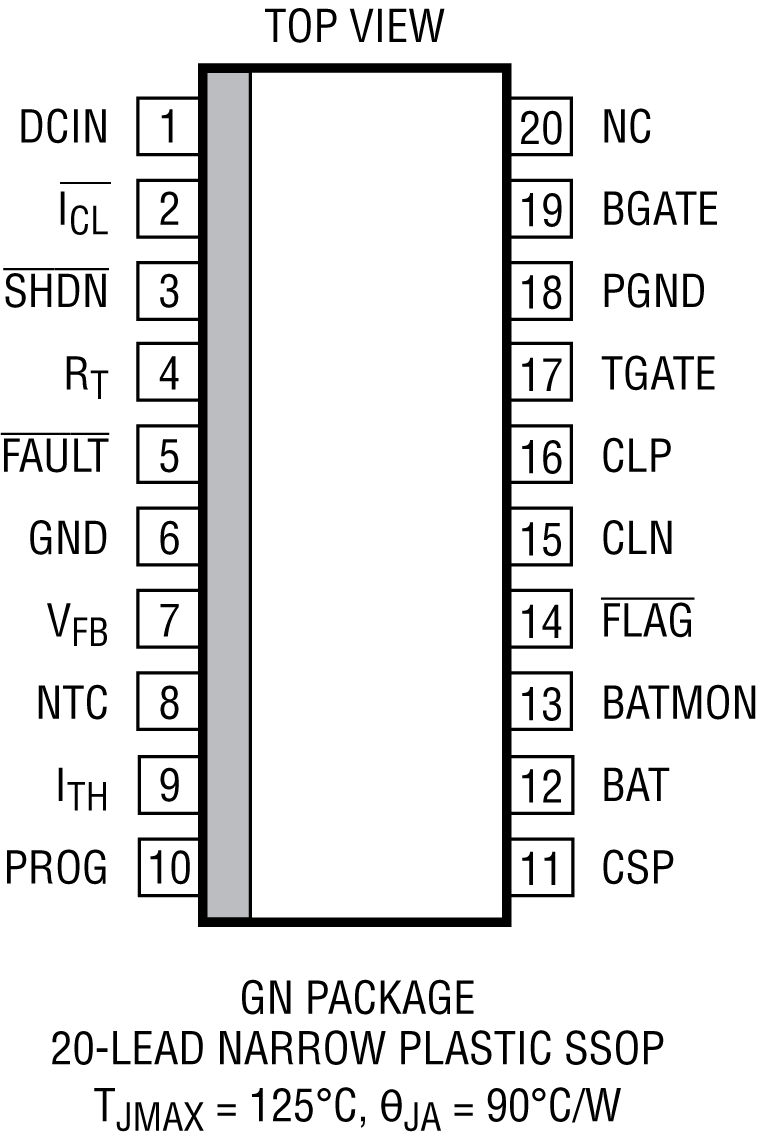

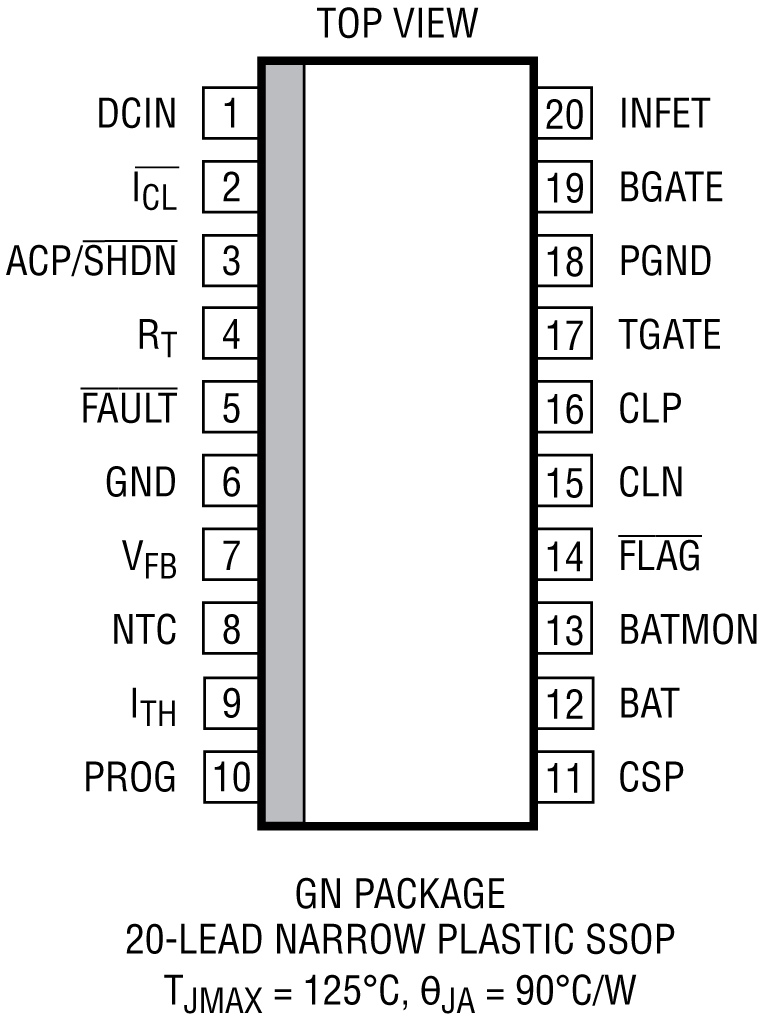

- 20ピン細型SSOPパッケージで供給
製品概要
LTC4008は定電流/定電圧チャージャ・コントローラです。このPWMコントローラは同期整流式、準固定周波数、一定オフタイム・アーキテクチャを採用しており、セラミック・コンデンサを使用した場合でも可聴ノイズを生成しません。充電電流は1本のセンス抵抗とプログラミング抵抗を使用して標準±4%の精度でプログラムできます。充電電流はプログラミング抵抗両端の電圧としてモニタできます。外付け抵抗分割器と高精度の内部リファレンスによって最終フロート電圧が設定されます。
LTC4008はサーミスタ・センサ入力を内蔵しています。安全でない温度状態が検出された場合、充電を一時停止し、バッテリ温度が安全領域内に戻った段階で自動的に充電を再開します；この状態を知らせる信号がFAULTピンから出力されます。FLAGピンは充電電流がプログラムされた電流の10%を下回ったことを知らせます。外付けセンス抵抗によってACアダプタ電流制限がプログラムされます。ICLピンは、充電アルゴリズムが適合するように充電電流が入力電流制限によって低減されていることを知らせます。
アプリケーション
- ノートブック・コンピュータ
- 携帯機器
- バッテリ・バックアップ・システム
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
参考資料
-
R480 Reliability Data3/23/2018
-
Industrial Battery Chargers Overview10/17/2023
-
Reverse Voltage Protection for Battery Chargers6/1/2020
-
AN-105: 電流センス（検出）回路集 電流に対するセンスを養う12/1/2005
-
Feature-Packed Charger Handles All Battery Chemistries and Produces 3A/50W for Fast Charging from a 4mm × 4mm QFN9/1/2008 LT Journal
-
Next Generation No Compromise Battery Chargers3/1/2003 LT Journal
おすすめ製品
LTC4008 コンパニオン製品
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LTC4008EGN#PBF | 材料宣誓書（MD） | 信頼性データ | 20-Lead SSOP (Narrow 0.15 Inch) | |
| LTC4008EGN#TRPBF | 材料宣誓書（MD） | 信頼性データ | 20-Lead SSOP (Narrow 0.15 Inch) | |
| LTC4008EGN-1#PBF | 材料宣誓書（MD） | 信頼性データ | 20-Lead SSOP (Narrow 0.15 Inch) | |
| LTC4008EGN-1#TRPBF | 材料宣誓書（MD） | 信頼性データ | 20-Lead SSOP (Narrow 0.15 Inch) | |
| ウェハ・ファブリケーション・データ | R480 Reliability Data |
