製品概要
機能と利点
- 3または4セル・リチウムイオン電池用の完全なチャージャ・コントローラ
- 高い変換効率：最大96%
- 出力電流：4A以上
- 充電電圧精度：±0.8%
- リチウムイオン電池用の充電終了機能を内蔵
- ACアダプタ電流制限により、最大充電レートを実現*
- サーミスタ入力により温度制限された充電が可能
- 広い入力電圧範囲：6V～28V
- 損失電圧：0.5V、最大デューティサイクル：98%
- プログラム可能な充電電流：±4%精度
- 充電中、C/10電流検出、ACアダプタ検出、バッテリ低下、入力電流制限およびフォールトを知らせるインジケータ出力
- 充電電流モニタ出力
- 24ピン細型SSOPパッケージで供給
製品概要
LTC4007は3セルまたは4セル・リチウムイオン電池用の完全な定電流/定電圧チャージャ・コントローラです。このPWMコントローラは同期整流式、準固定周波数、一定オフタイム・アーキテクチャを採用しており、セラミック・コンデンサを使用した場合でも可聴ノイズを生成しません。充電電流は1本のプログラミング抵抗を使用して±4%の精度でプログラムできます。また、充電電流はプログラミング抵抗の両端の電圧としてモニタすることも可能です。
出力フロート電圧はセル数（3セルまたは4セル）とバッテリの種類（4.2V/4.1V）に応じてピンでプログラムされます。外付け抵抗でプログラムされるタイマにより、総充電時間が設定されます。セル電圧が3.9V/セルを下回ると、充電が自動的に再開されます。
LTC4007はサーミスタ入力を内蔵し、安全でない温度状態が検出された場合、充電を一時停止します。セル電圧が2.5Vを下回ると、バッテリ低下インジケータが有効になり、これを使用してトリクル充電電流をプログラムすることにより、消耗したバッテリを安全に充電することができます。FAULTピンも有効になり、総充電時間の4分の1以上バッテリ低下状態が継続すると充電が終了します。
| LTC4007 | LTC4007-1 | |
| Low battery threshold 4.2V cell | 2.5V | 3.25V |
| Low battery threshold 4.1V cell | 2.44V | 3.173V |
| Restart | Enabled | Disabled |
| Package | SSOP-24 | QFN-24 |
アプリケーション
- ノートブック・コンピュータ
- 携帯機器
- バッテリ・バックアップ・システム
- スタンドアロン・リチウムイオン・チャージャ
製品ライフサイクル
製造中
この製品ファミリーの1つ以上の型番が生産／供給中です。新規の設計に適していますが、より新しい代替製品を提供している場合があります。
評価キット (1)
参考資料
-
R480 Reliability Data3/23/2018
-

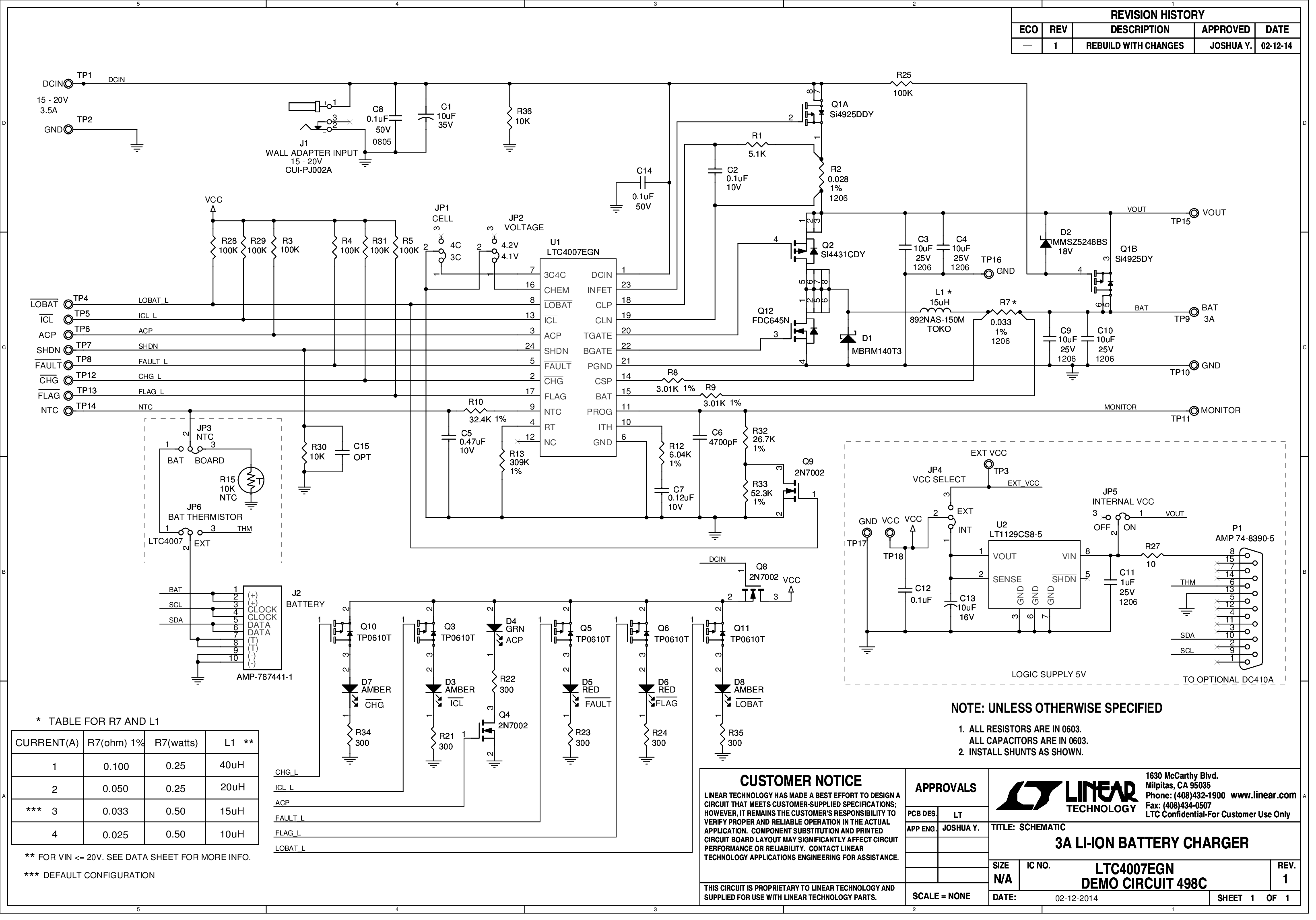

DC498C - Demo Manual11/21/2014
-
Feature-Packed Charger Handles All Battery Chemistries and Produces 3A/50W for Fast Charging from a 4mm × 4mm QFN9/1/2008 LT Journal
-
Next Generation No Compromise Battery Chargers3/1/2003 LT Journal
