LTC4006

4A、高効率、スタンドアロン・リチウムイオン・バッテリ・チャージャ

すべて表示 showmore-icon

Info: : 製造中 tooltip
Info: : 製造中 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 6
1Ku当たりの価格 最低価格:$4.74
特長
  •   2、3または4セル・リチウムイオン・バッテリ用の完全なチャージャ・コントローラ
  •  高い変換効率:最大96%
  •  出力電流:4A以上
  •  ±0.8%精度のプリセット電圧:8.4V、12.6V、16.8V
  •  自動再起動付き充電終了機能を搭載
  •  ACアダプタ電流制限により、最大充電レートを実現
  •  放電がかなり進んでいるバッテリを自動調節
  •  サーミスタ入力により、温度規定充電が可能
  •  広い入力電圧範囲:6V~28V
  •  損失電圧:0.5V、最大デューティ・サイクル:98%
  •  プログラム可能な充電電流:±4%精度
  •  充電、C/10電流検出、ACアダプタ検出を知らせるインジケータ出力
  •  充電電流モニタ出力

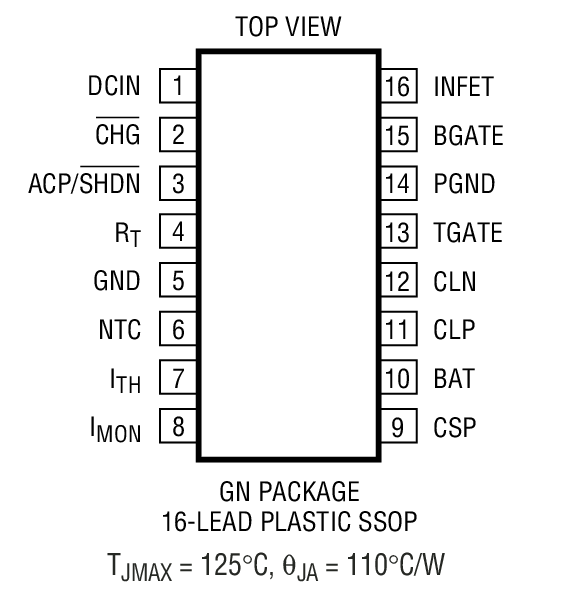

  •  16ピン細型SSOPパッケージ
製品概要
show more Icon

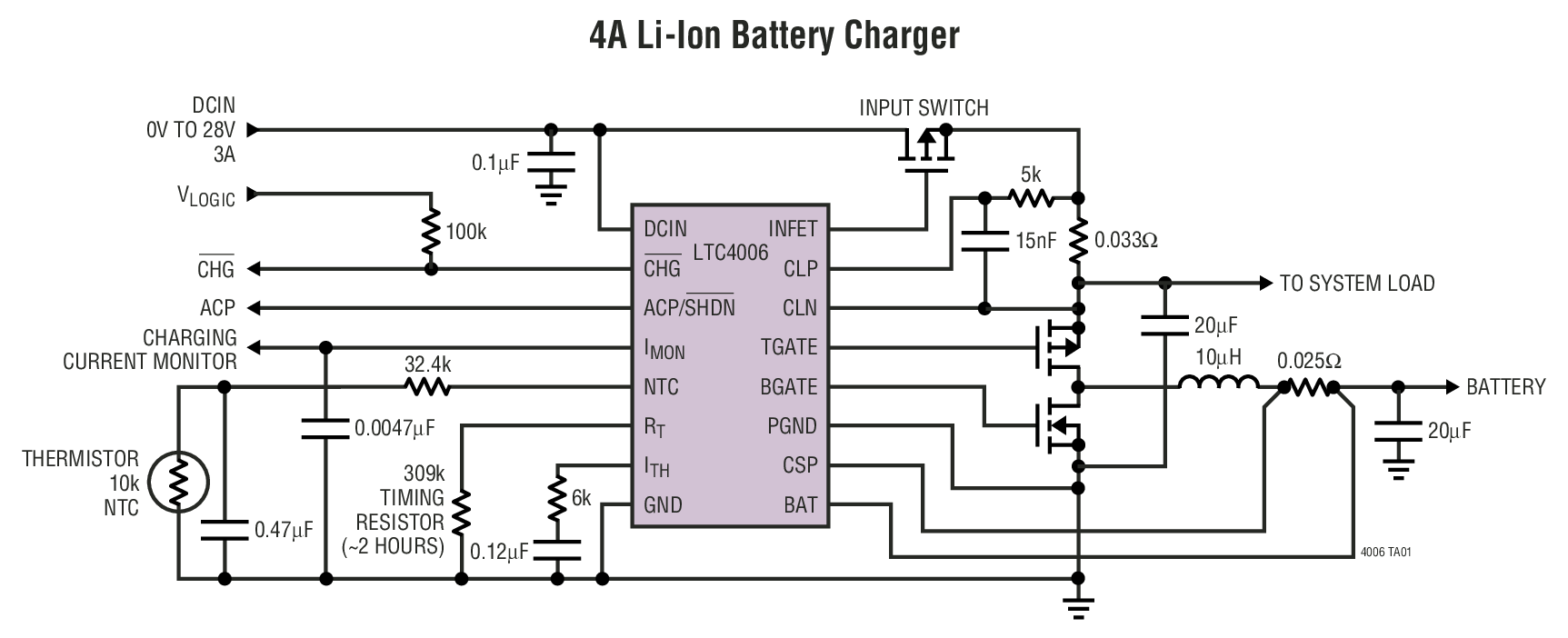

LTC4006は、小型パッケージで供給され、外付け部品をほとんど必要としない、2セル、3セルまたは4セル・リチウムイオン・バッテリ用の完全な定電流/定電圧チャージャ・コントローラです。このPWMコントローラは同期整流式、準固定周波数、一定オフタイム・アーキテクチャを採用しており、セラミック・コンデンサを使用した場合でも可聴ノイズを生成しません。

LTC4006には、8.4V、12.6V、16.8Vバージョンがあり、電圧精度は±0.8%です。充電電流は1個のセンス抵抗を使用して標準±4%の精度でプログラムできます。また、充電電流はIMONピンの典型電圧としてモニタ可能です。外付け抵抗でプログラムされるタイマによって総充電時間を設定します。C/10充電電流に達すると、このタイマは総充電時間の25%にリセットされます。セル電圧が3.9V/セルを下回ると、充電が自動的に再開されます。

完全に放電されたセルは、セル電圧が2.5V/セルを超えるまで、プログラムされた電流の10%で自動的にトリクル充電されます。総充電時間の25%以上バッテリ低下状態が継続すると充電が終了します。

LTC4006はサーミスタ・センサ入力を内蔵し、安全でない温度状態が検出された場合、充電を一時停止します。バッテリの温度が安全領域内に戻ると、自動的に充電を再開します。


アプリケーション

  • ノートブック・コンピュータ
  • 携帯用計測器
  • バッテリ・バックアップ・システム
  • スタンドアロン・リチウムイオン・チャージャ

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 6
1Ku当たりの価格 最低価格:$4.74

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC4006EGN-2#PBF
  • HTML
  • HTML
LTC4006EGN-2#TRPBF
  • HTML
  • HTML
LTC4006EGN-4#PBF
  • HTML
  • HTML
LTC4006EGN-4#TRPBF
  • HTML
  • HTML
LTC4006EGN-6#PBF
  • HTML
  • HTML
LTC4006EGN-6#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

10 11, 2022

- 22_0235

Epoxy Change from Henkel 8290 to 8290A for GN Package

LTC4006EGN-2#PBF

製造中

LTC4006EGN-2#TRPBF

製造中

LTC4006EGN-4#PBF

製造中

LTC4006EGN-4#TRPBF

製造中

LTC4006EGN-6#PBF

製造中

LTC4006EGN-6#TRPBF

製造中

4 6, 2022

- 22_0066

Laser Top Mark for 16QSOP Assembled in ADPG [PNG]

LTC4006EGN-2#PBF

製造中

LTC4006EGN-2#TRPBF

製造中

LTC4006EGN-4#PBF

製造中

LTC4006EGN-4#TRPBF

製造中

LTC4006EGN-6#PBF

製造中

LTC4006EGN-6#TRPBF

製造中

モデルでフィルタ

reset

重置过滤器

製品モデル

製品ライフサイクル

PCN

10 11, 2022

- 22_0235

arrow down

Epoxy Change from Henkel 8290 to 8290A for GN Package

LTC4006EGN-2#PBF

製造中

LTC4006EGN-2#TRPBF

製造中

LTC4006EGN-4#PBF

製造中

LTC4006EGN-4#TRPBF

製造中

LTC4006EGN-6#PBF

製造中

LTC4006EGN-6#TRPBF

製造中

4 6, 2022

- 22_0066

arrow down

Laser Top Mark for 16QSOP Assembled in ADPG [PNG]

LTC4006EGN-2#PBF

製造中

LTC4006EGN-2#TRPBF

製造中

LTC4006EGN-4#PBF

製造中

LTC4006EGN-4#TRPBF

製造中

LTC4006EGN-6#PBF

製造中

LTC4006EGN-6#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

DC495B

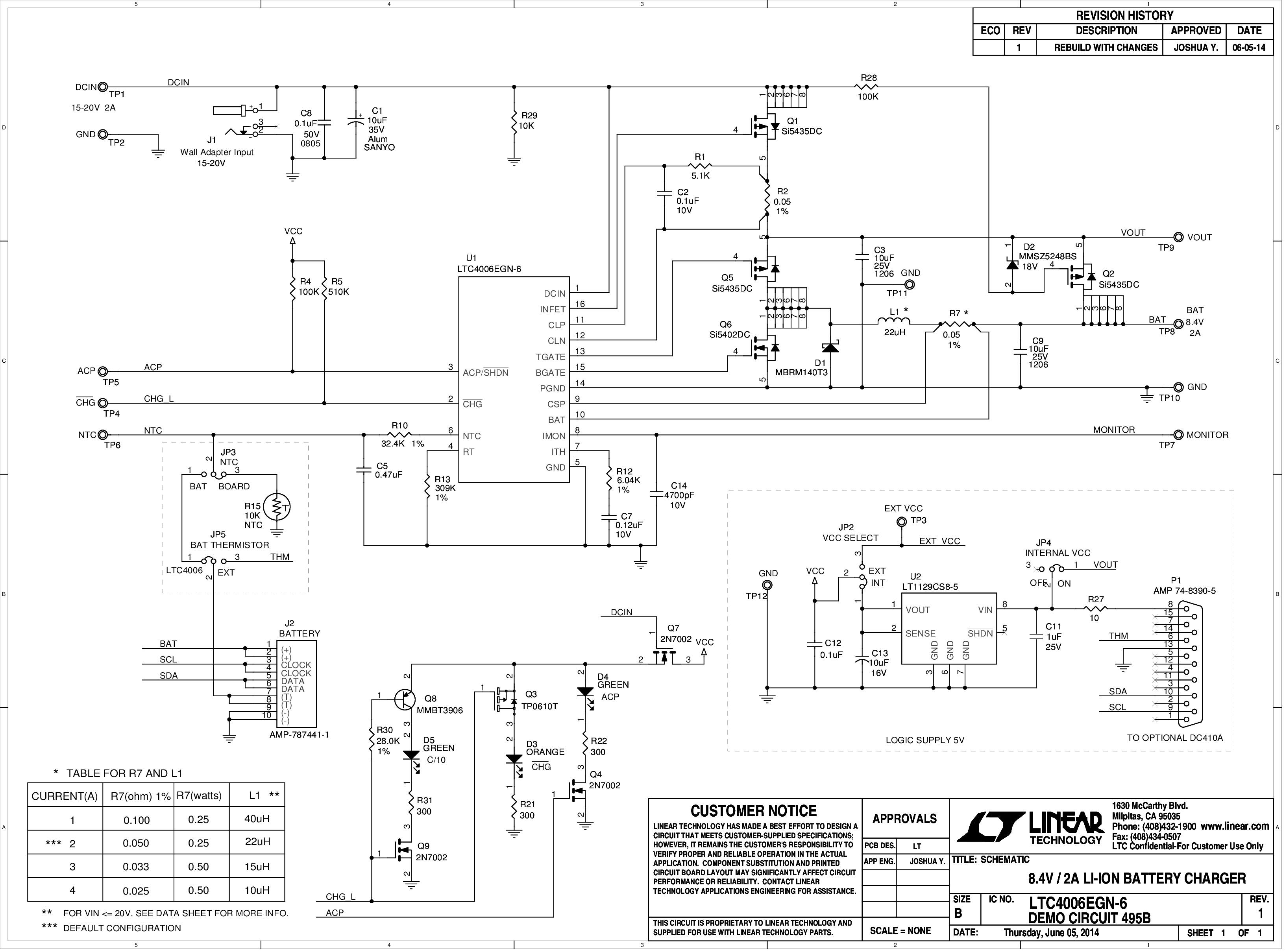

LTC4006EGN-6 Demo Board | VIN = 9V to 20V, 8.4V/2A Synchronous Buck Li-Ion Battery Charger

zoom

DC495B

LTC4006EGN-6 Demo Board | VIN = 9V to 20V, 8.4V/2A Synchronous Buck Li-Ion Battery Charger

LTC4006EGN-6 Demo Board | VIN = 9V to 20V, 8.4V/2A Synchronous Buck Li-Ion Battery Charger

製品の詳細

Demonstration circuit 495 is a single battery standalone battery charge controller with built in charge termination featuring the LTC4006. The input voltage is 9 to 20V. The charger output voltage is fixed for a 2-cell 8.4V Li-ion battery. The maximum charge current is 2A. The board will automatically charge a battery to termination as soon as input power is applied with a battery connected prior to power up. Status LEDs are provided for CHG, ACP, and C/10. An on-board NTC thermistor is provided. Although this charger is not a smart battery charger, a popular smart battery connector is provided that can be used for data logging with the OPTIONAL DC1223A-B Demo board and software. To be clear, you do NOT need a smart battery to use this board. The optional DC1223A-B SMBUS-to-USB port adapter and associated software to monitor a smart battery are for demonstration purposes only. Contact your LT representative for ordering a DC1223A-B.
