LTC3897

PolyPhase Synchronous Boost Controller with Input/Output Protection

すべて表示 showmore-icon

Info : 新規設計に推奨 tooltip
Info : 新規設計に推奨 tooltip
製品の詳細

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 12
1Ku当たりの価格 最低価格:$6.55
特長
  • Input Supply Range: 4.5V to 65V (Up to 75V Surge)
  • Reverse Input Protection to –40V
  • In-Rush Current Control, Overcurrent Protection and Output Disconnect for Boost Converter
  • Input Voltage Surge Protection with Adjustable Clamp Voltage
  • Onboard Ideal Diode Controller
  • Low Quiescent Current: 55µA
  • 2-Phase Operation Reduces Required Input and Output Capacitance and Noise
  • Output Voltage Up to 60V
  • Adjustable Gate Drive Level 5V to 10V (OPTI-DRIVE) for Logic-Level or Standard Threshold FETs
  • No External Bootstrap Diodes Required
製品概要
show more Icon

The LTC3897 is a synchronous boost DC/DC controller with surge stopper and ideal diode controller.

The boost controller drives two N-channel power MOSFET stages out-of-phase to reduce input and output capacitor requirements, allowing the use of smaller inductors than the single-phase equivalent. Synchronous rectification reduces power loss and eases thermal requirements.

The surge stopper controls the gate of an external N-channel MOSFET to protect against high voltage input transients and provides in-rush current control, overcurrent protection and output disconnect for the boost converter. The integrated ideal diode controller drives another N-channel MOSFET to replace a Schottky diode for reverse input protection and voltage holdup or peak detection. It controls the forward voltage drop across the MOSFET and minimizes reverse current flow.

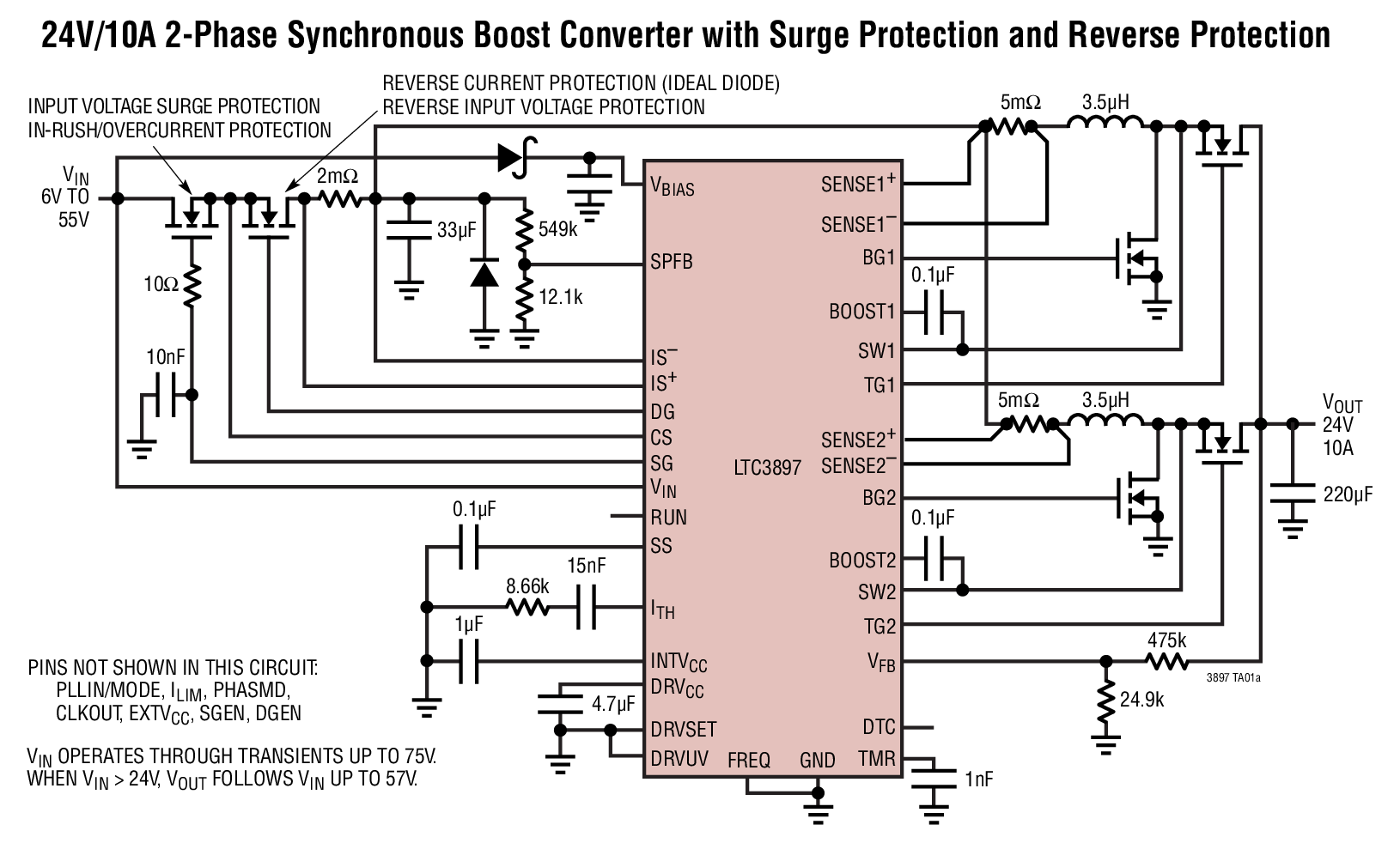

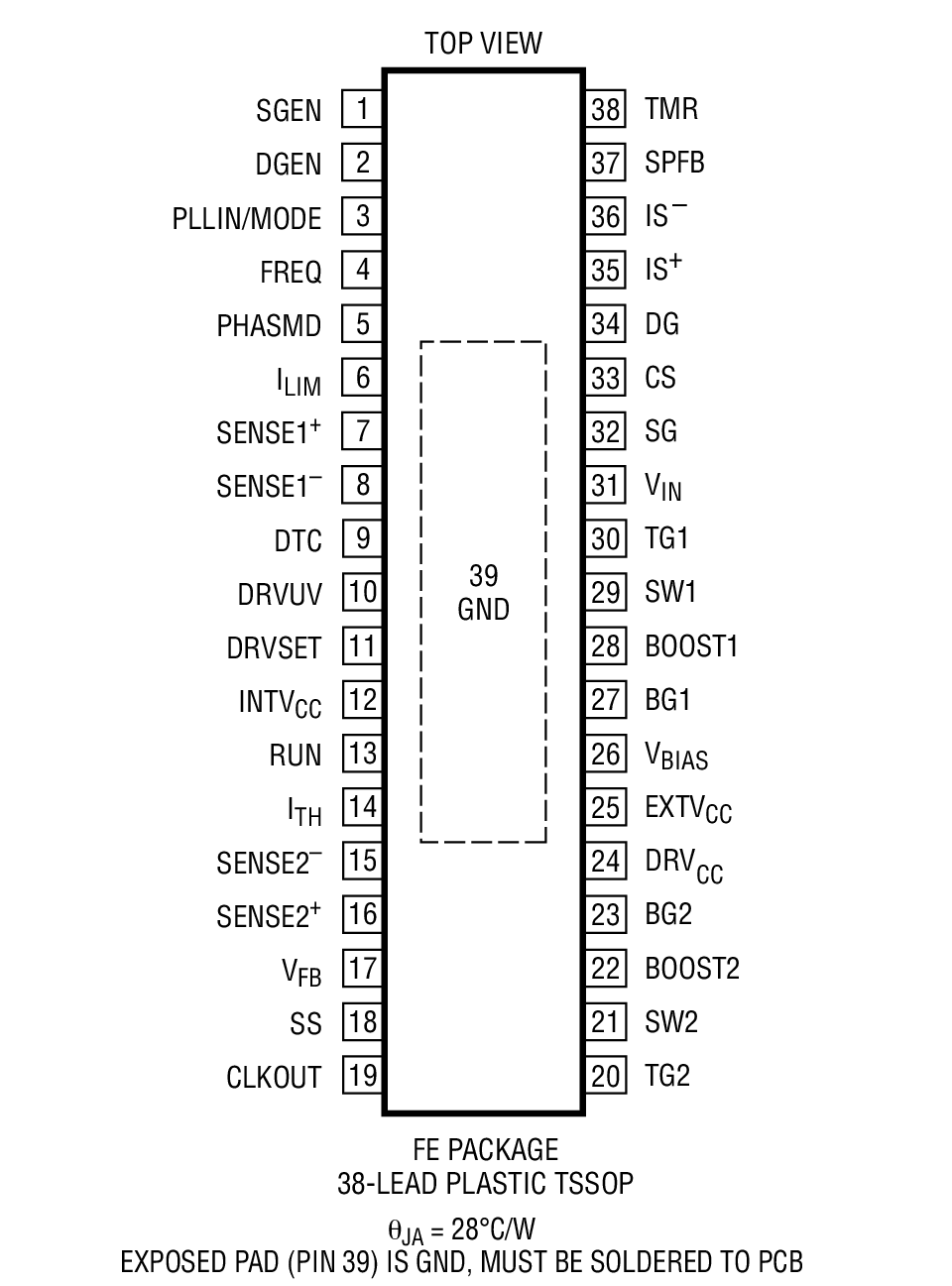

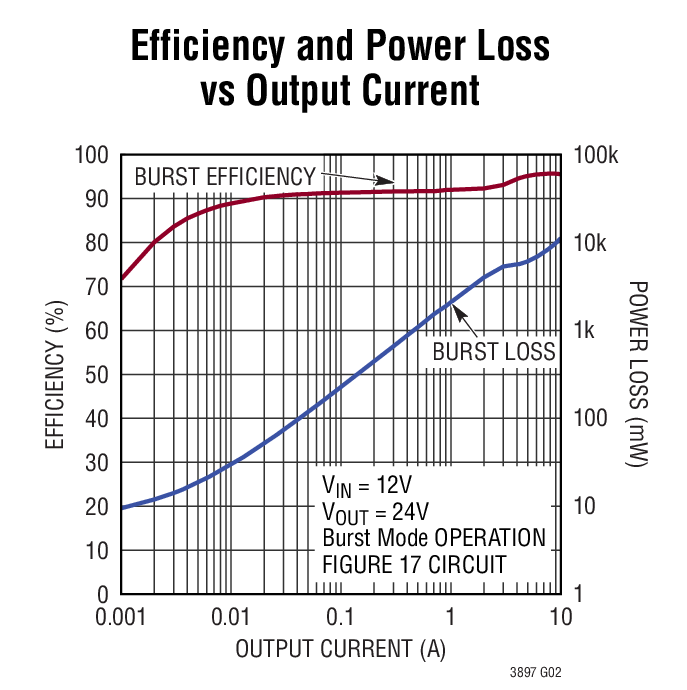

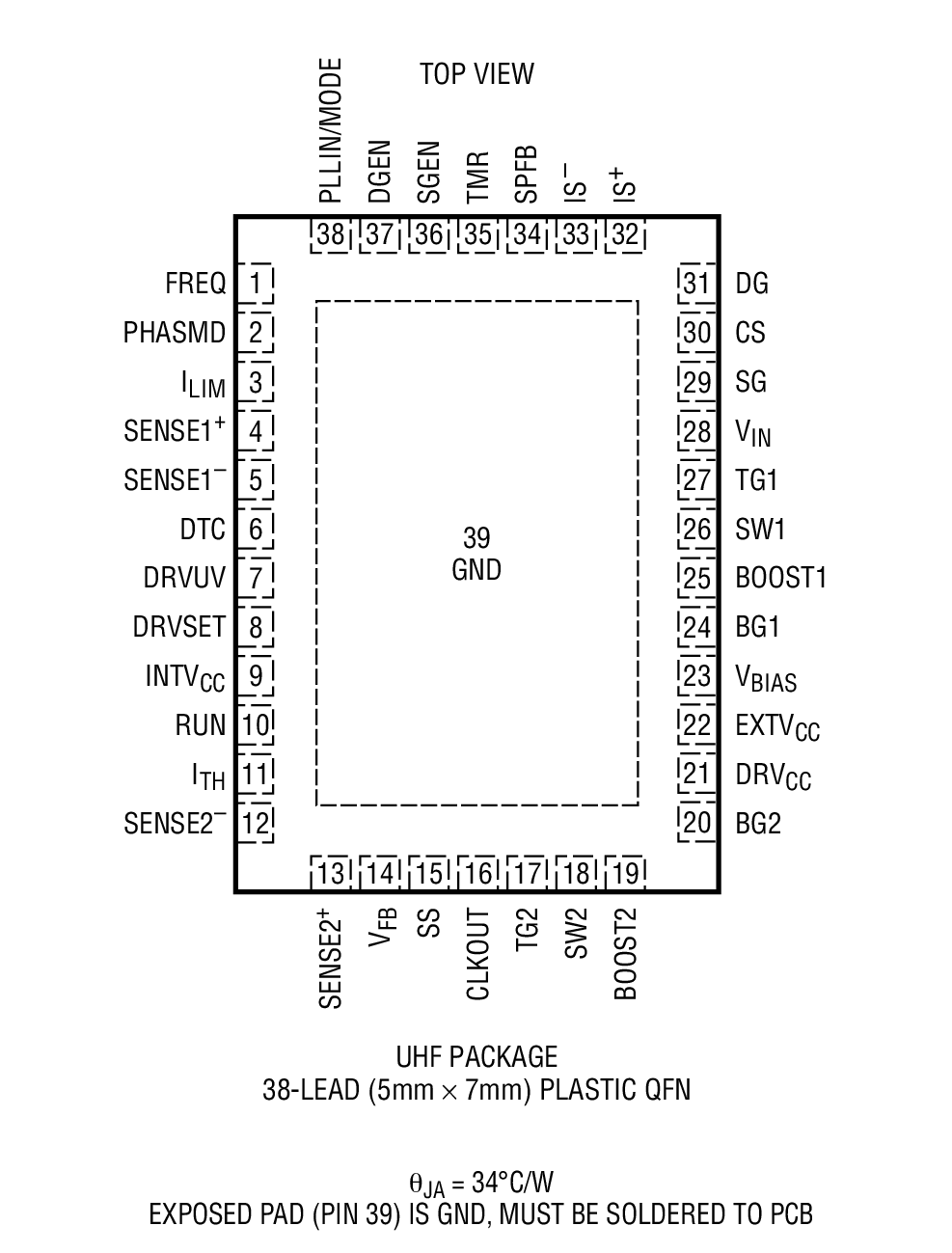

The LTC3897 is available in thermally-enhanced 38-pin leadless QFN or 38-lead TSSOP packages.

Applications

  • Industrial
  • Automotive
  • Military/Avionics

質問する

modal close icon

以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。

検索

search button redirect icon

その他のサポート

サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ADIサポート・ページはこちら
Engineer Zone Icon

ADIコミュニティに問い合わせる。

EngineerZoneコミュニティはこちら

Tool_OpenIcon

よく聞かれる質問(FAQ)

製品モデル 12
1Ku当たりの価格 最低価格:$6.55

利用上の注意

close icon

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ・デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」(リビジョン0)で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」(Rev.G)と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。

ドキュメント

ドキュメント

アナログ・デバイセズは、最高レベルの品質と信頼性を満たす製品を供給することを常に最重要視しています。これを実現するため、製品、プロセス設計、更には製造プロセスに対しあらゆる観点から品質と信頼性のチェックを行っています。アナログ・デバイセズでは出荷製品に対する「ゼロ・ディフェクト」を常に目指しています。詳細については、アナログ・デバイセズの品質および信頼性プログラム、認証のページを参照してください。
製品モデル ピン/パッケージ図 資料 CADシンボル、フットプリント、および3Dモデル
LTC3897EFE#PBF
  • HTML
  • HTML
LTC3897EFE#TRPBF
  • HTML
  • HTML
LTC3897EUHF#PBF
  • HTML
  • HTML
LTC3897EUHF#TRPBF
  • HTML
  • HTML
LTC3897HFE#PBF
  • HTML
  • HTML
LTC3897HFE#TRPBF
  • HTML
  • HTML
LTC3897HUHF#PBF
  • HTML
  • HTML
LTC3897HUHF#TRPBF
  • HTML
  • HTML
LTC3897IFE#PBF
  • HTML
  • HTML
LTC3897IFE#TRPBF
  • HTML
  • HTML
LTC3897IUHF#PBF
  • HTML
  • HTML
LTC3897IUHF#TRPBF
  • HTML
  • HTML

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

4 6, 2022

- 22_0068

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LTC3897EFE#PBF

製造中

LTC3897EFE#TRPBF

製造中

LTC3897HFE#PBF

製造中

LTC3897HFE#TRPBF

製造中

LTC3897IFE#PBF

製造中

LTC3897IFE#TRPBF

製造中

9 11, 2019

- 19_0190

LTC3897 Datasheet Electrical Specification Change

LTC3897EFE#PBF

製造中

LTC3897EFE#TRPBF

製造中

LTC3897EUHF#PBF

製造中

LTC3897EUHF#TRPBF

製造中

LTC3897HFE#PBF

製造中

LTC3897HFE#TRPBF

製造中

LTC3897HUHF#PBF

製造中

LTC3897HUHF#TRPBF

製造中

LTC3897IFE#PBF

製造中

LTC3897IFE#TRPBF

製造中

LTC3897IUHF#PBF

製造中

LTC3897IUHF#TRPBF

製造中

モデルでフィルタ

reset

絞り込み条件をリセット

製品モデル

製品ライフサイクル

PCN

4 6, 2022

- 22_0068

arrow down

Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL

LTC3897EFE#PBF

製造中

LTC3897EFE#TRPBF

製造中

LTC3897HFE#PBF

製造中

LTC3897HFE#TRPBF

製造中

LTC3897IFE#PBF

製造中

LTC3897IFE#TRPBF

製造中

9 11, 2019

- 19_0190

arrow down

LTC3897 Datasheet Electrical Specification Change

LTC3897EFE#PBF

製造中

LTC3897EFE#TRPBF

製造中

LTC3897EUHF#PBF

製造中

LTC3897EUHF#TRPBF

製造中

LTC3897HFE#PBF

製造中

LTC3897HFE#TRPBF

製造中

LTC3897HUHF#PBF

製造中

LTC3897HUHF#TRPBF

製造中

LTC3897IFE#PBF

製造中

LTC3897IFE#TRPBF

製造中

LTC3897IUHF#PBF

製造中

LTC3897IUHF#TRPBF

製造中

ソフトウェアおよび製品のエコシステム

ソフトウェアおよび製品のエコシステム

評価用キット

評価用キット 1

reference details image

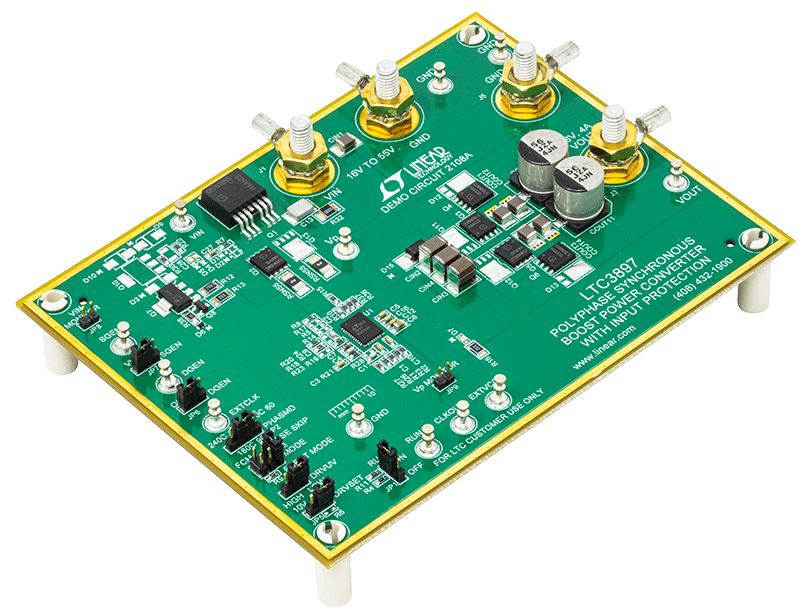

DC2108A

LTC3897 Demo Board | Synchronous Boost Controller, 16V ≤ VIN ≤ 55V, VOUT = 48V @ 4A to 12A

zoom

DC2108A

LTC3897 Demo Board | Synchronous Boost Controller, 16V ≤ VIN ≤ 55V, VOUT = 48V @ 4A to 12A

LTC3897 Demo Board | Synchronous Boost Controller, 16V ≤ VIN ≤ 55V, VOUT = 48V @ 4A to 12A

製品の詳細

Demonstration circuit DC2108 is DC/DC boost converter featuring the LTC3897 constant frequency current mode boost controller. The DC2108A operates over a 16V to 55V input and provides 4A to 12A of output current as shown in Figure 3. The 160kHz (2 •160kHz at the output) constant frequency operation results in a small and efficient circuit. The converter provides high output voltage accuracy (typically ±3%) over a wide load range with no minimum load requirement. The demonstration circuit can be easily modified to generate different output voltages.
