製品概要

機能と利点

  • PolyPhase®動作により、必要な入力容量、出力容量、および電源起因ノイズを低減
  • 最高の効率を得て熱放散を低減するための同期整流式動作
  • 広い入力電圧範囲:4.5V~60V(絶対最大定格:65V)、起動後は最小2.3Vまで動作
  • 出力電圧:最大60V
  • ±1%精度のリファレンス電圧:1.200V
  • RSENSEまたはインダクタのDCRによる電流検出
  • 同期MOSFETに対してデューティ・サイクル100%が可能
  • 低暗電流:28μA
  • 位相同期可能な周波数(75kHz~850kHz)
  • プログラム可能な固定周波数(50kHz~900kHz)
  • パワーグッド出力による電圧モニタ
  • 低シャットダウン電流、IQ < 4μA
  • 内蔵のLDOがVBIASまたはEXTVCCからゲート駆動回路に電力を供給

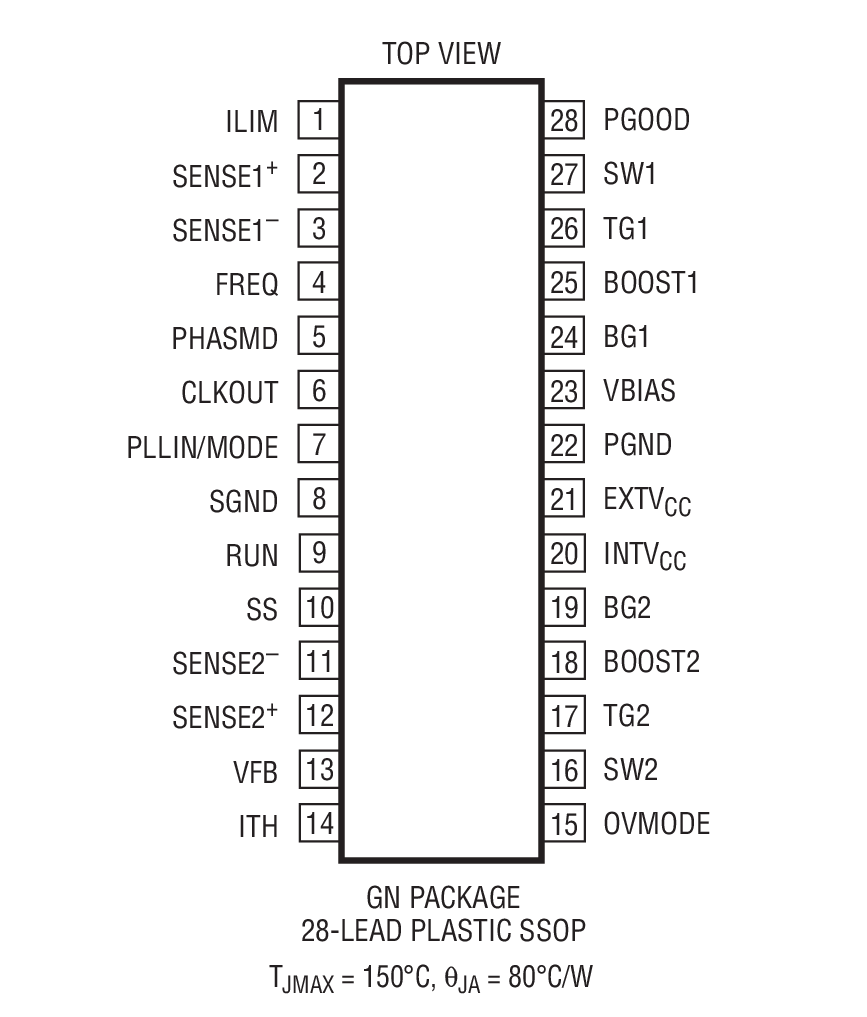

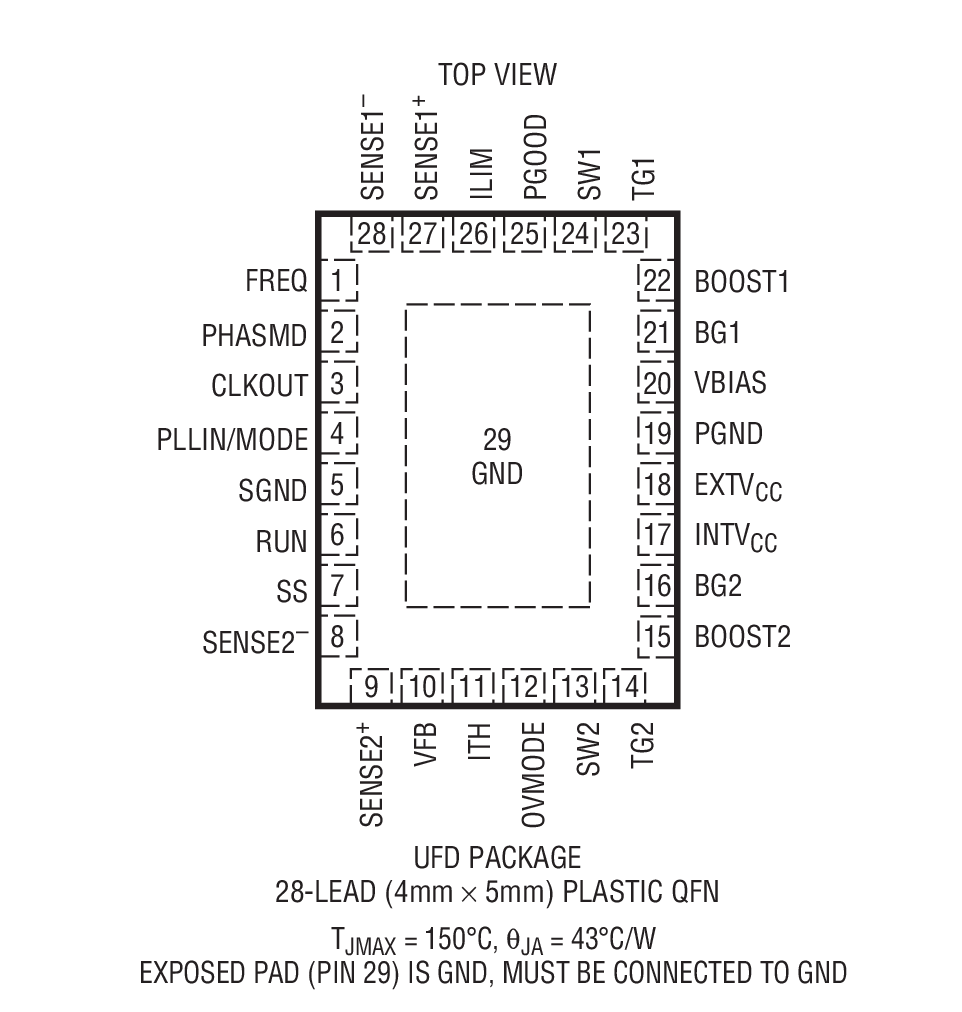

  • 熱特性が改善された高さの低い28ピン4mm × 5mm QFNパッケージおよび縦型SSOPパッケージ

製品概要

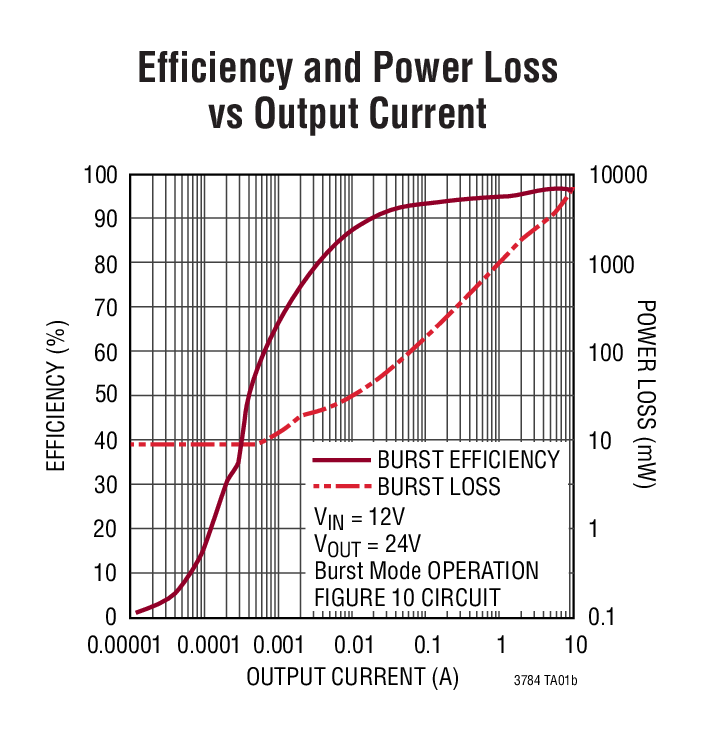

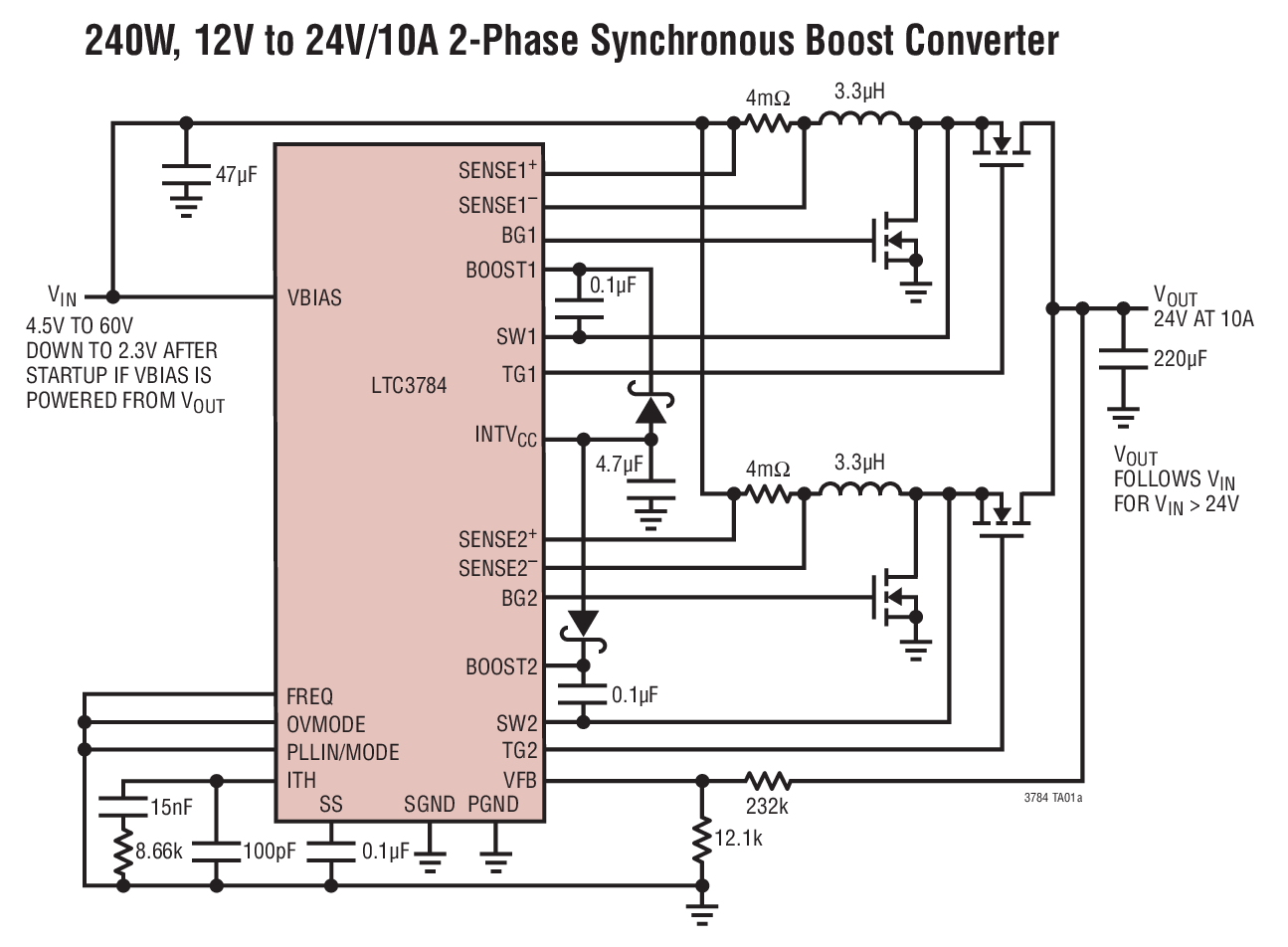

LTC3784は、2つのNチャネルパワーMOSFET段の位相をずらして駆動する高性能PolyPhase®シングル出力同期整流式昇圧コンバータ・コントローラです。マルチフェーズ動作により、入力と出力の容量の要件が軽減され、シングルフェーズの同等品より小型のインダクタを使用できます。同期整流により、効率が向上し、電力損失が減少して熱要件が軽減されるので、大電力の昇圧アプリケーションが簡単になります。

入力電源範囲が4.5V~60Vなので、幅広いシステム・アーキテクチャおよびバッテリ組成に対応します。昇圧コンバータの出力や別の補助電源からバイアスする場合、LTC3784は起動後であれば入力電源電圧が2.3Vになっても動作できます。動作周波数は50kHz~900kHzの範囲内で設定できますが、内部PLLを使用して外部クロックに同期させることもできます。PolyPhase動作により、LTC3784は2、3、4、6、および12相動作用に構成できます。

SSピンにより、出力電圧は起動時に緩やかに立ち上がります。また、PLLIN/MODEピンにより、軽負荷時の動作としてBurst Mode®動作、パルス・スキップ・モード動作、強制連続モード動作のいずれかを選択できます。


アプリケーション

  • 産業用機器
  • 自動車
  • 医療機器
  • 軍用機器

製品ライフサイクル icon-recommended 新規設計にお薦めします

発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

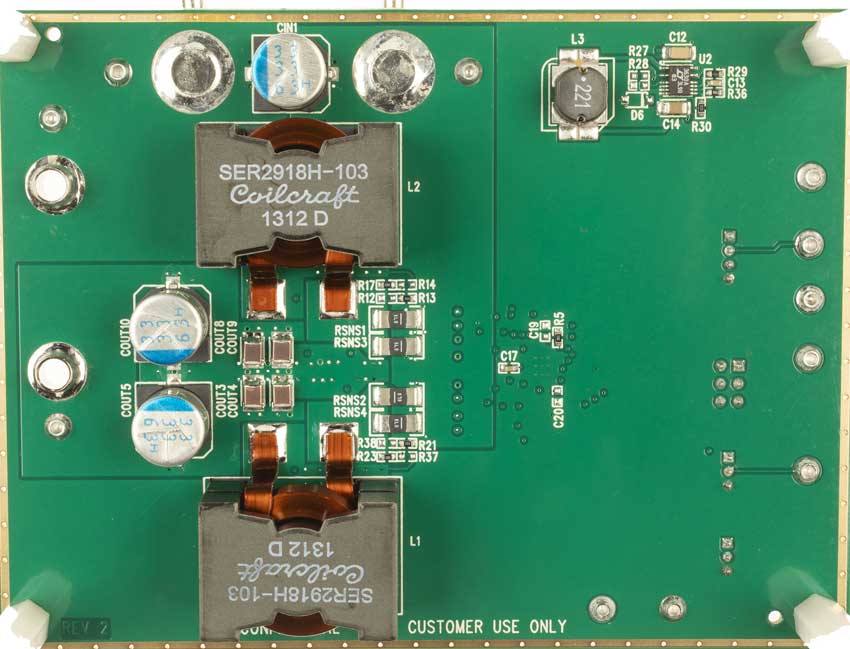

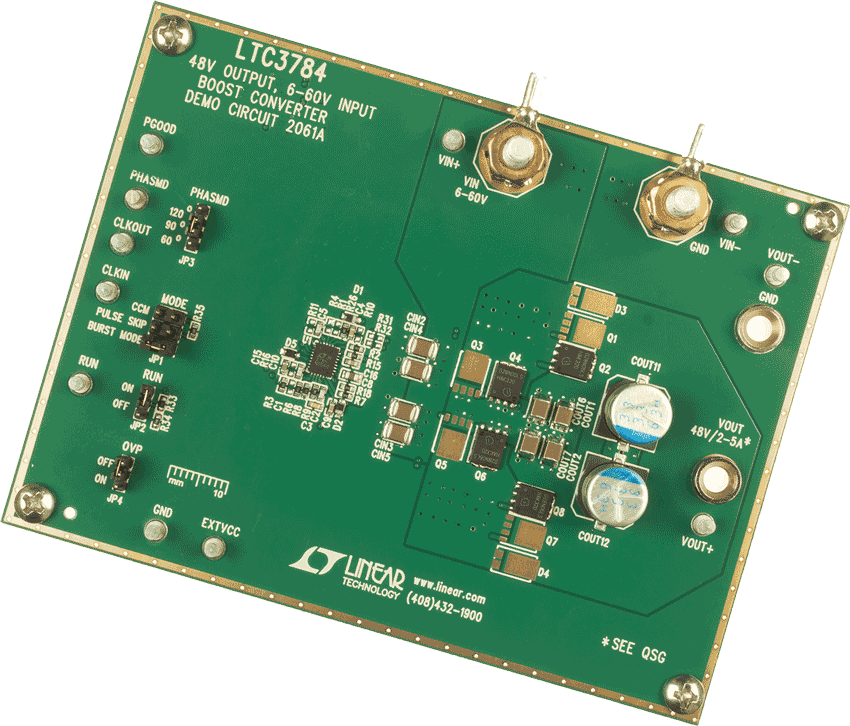

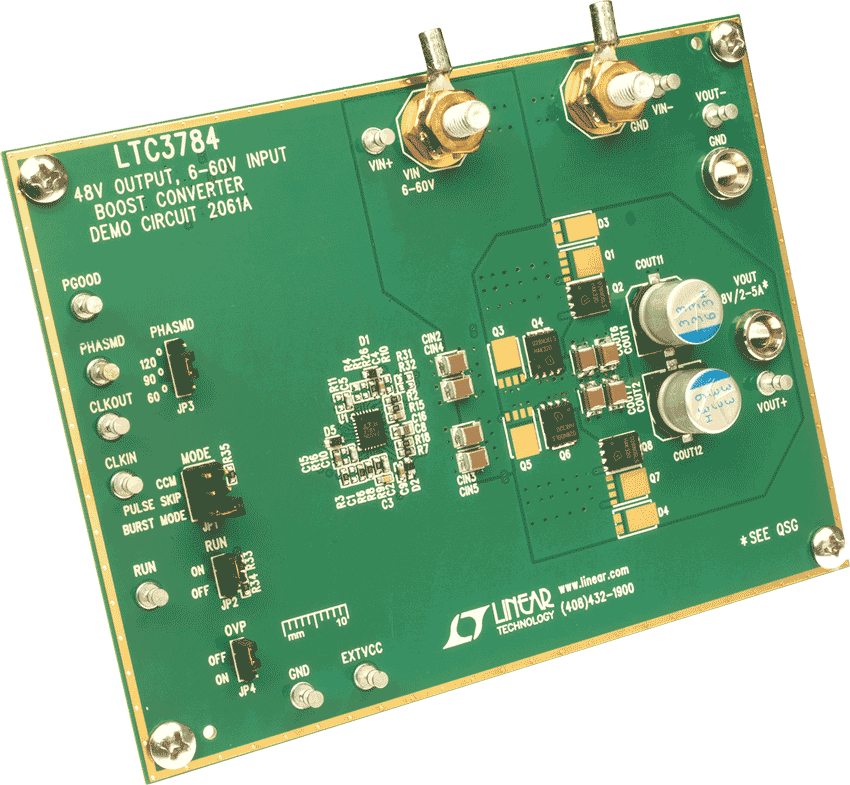

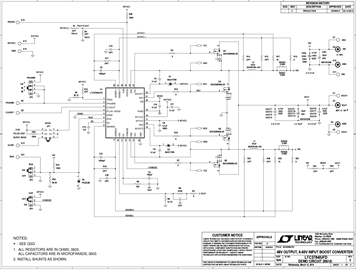

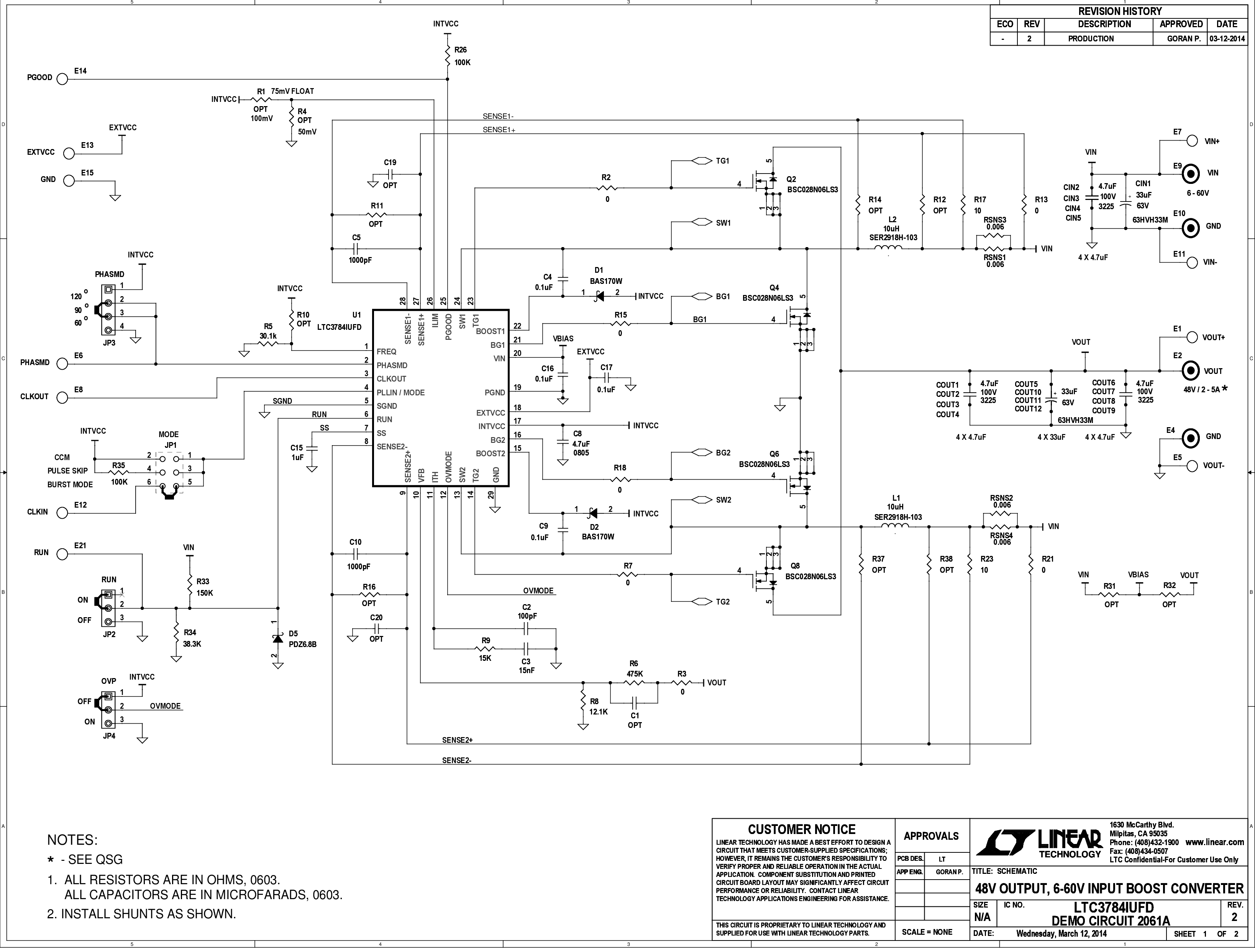

評価キット (1)

ツール

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTspiceデモ用回路集の実行方法

ステップ1: LTSpiceをダウンロードし、インストールしてください。

ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。

ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”(対象をファイルに保存)を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。

LTspice

下記製品はLTspiceで使用することが出来ます。:

LTC3784

LTpowerCAD

LTpowerCAD® is a power supply design program which selects power stage components, provides detailed power efficiency, shows quick loop Bode plot stability and load transient analysis, and can export to LTspice for simulation.

To open the project file for this circuit:

Step 1: Download and install LTpowerCAD on your computer.

Step 2: Click on the link(s) in the section below to download part-specific project files.

Step 3: If the project file doesn't run, right-click the link and select "Save Target As." Then start the LTpowerCAD tool and open the project file by selecing "Open Project" from the "File" menu.

LTPowerCAD

Design tools for the following parts are available in LTpowerCAD:

LTC3784
LTC3784 PARALLEL
LTC3784PARALLEL
