最新データシート：英語版 Rev. C
PDF
日本語版参考資料 Rev. B
データシートご利用上の注意
ユーザ・ガイド
2 すべてを表示

類似製品

LTC3880
LTC3880

パワー・システム・マネージメントを搭載したデュアル出力PolyPhase 降圧DC/DCコントローラ

LTC3882
LTC3882

デジタル・パワーシステム・マネージメント機能を搭載したデュアル出力PolyPhase降圧DC/DC電圧モード・コントローラ

製品概要

機能と利点

  • PMBus/I2C準拠シリアル・インターフェース
    • 電圧、電流、温度、および故障をモニタ
    • プログラマブルな電圧、ソフト・スタート／ストップ、シーケンシング、マージニング、AVP、およびUV/OV/OC制限値
  • 3V ≤VINSNS ≤ 38V、0.5V ≤VOUT ≤ 5.25V
  • 出力電圧誤差：±0.5%
  • プログラマブルなPWM周波数範囲または外部クロックの同期範囲：250kHz～1.25MHz
  • 高精度PolyPhase®電流共有
  • ECCと障害ログ機能を備えた内部EEPROM
  • デバイスの電源電圧範囲：3V～13.2V
  • 抵抗またはインダクタのDCRによる電流検出
  • パワー・グッド出力電圧モニタ
  • オプションで主なパラメータを抵抗でプログラミング
  • 40ピン（6mm × 6mm）QFNパッケージ
  • オートモーティブ・アプリケーション向けのAEC-Q100認定済み

製品概要

LTC3882-1は、PMBus準拠シリアル・インターフェースを備えたデュアル、PolyPhase、DC/DC同期型降圧スイッチング・レギュレータ・コントローラです。このデバイスは、固定周波数、立上がりエッジ変調、電圧モード・アーキテクチャを採用しており、優れた過渡応答特性と出力レギュレーション特性に対応します。各PWMチャンネルは、パワー・ブロック、DrMOS、またはディスクリートFETドライバなど、広範囲の3.3V互換パワー段を使用して0.5V～5.25Vの出力電圧を発生できます。2、3、4、6、または8相動作のために、LTC3882-1デバイスを最大で4個並列に動作させることができます。

システム構成および監視は、LTpowerPlay™ソフトウェア・ツールによってサポートされています。LTC3882-1のシリアル・インターフェースを使用して、入力電圧、出力電圧／電流、温度、故障状態を読み出せます。大半の動作パラメータは、デジタル・インターフェースを介して設定、または起動時に使用するため内部EEPROMに保管できます。また、スイッチングの周波数と位相、出力電圧、およびデバイス・アドレスを外付けの設定抵抗を使用して設定できます。

PWMイネーブル出力 TG/BGコントロール HW書込み保護 専用のPGOOD 差動VOUT検出
LTC3882 あり あり あり なし VOUT0のみ
LTC3882-1 なし なし なし あり VOUT0 &VOUT1

アプリケーション

  • 大電流の分散給電システム
  • サーバー、ネットワーク、ストレージ機器
  • インテリジェントでエネルギー効率の高い電力レギュレーション

製品カテゴリ

類似製品 クリックしてパラメトリック検索ですべて見る

製品ライフサイクル icon-recommended 新規設計にお薦めします

発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。

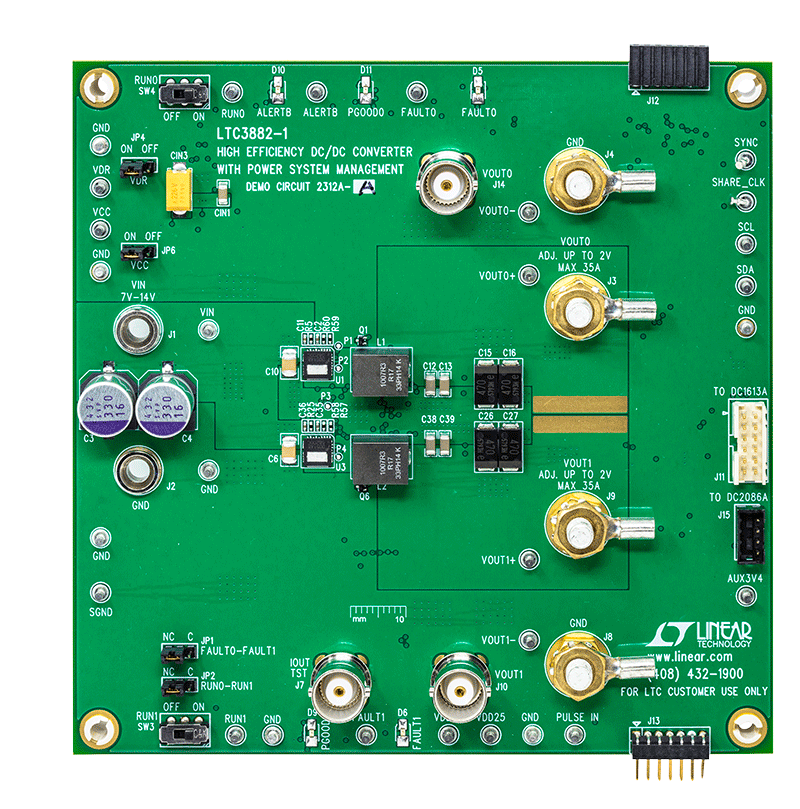

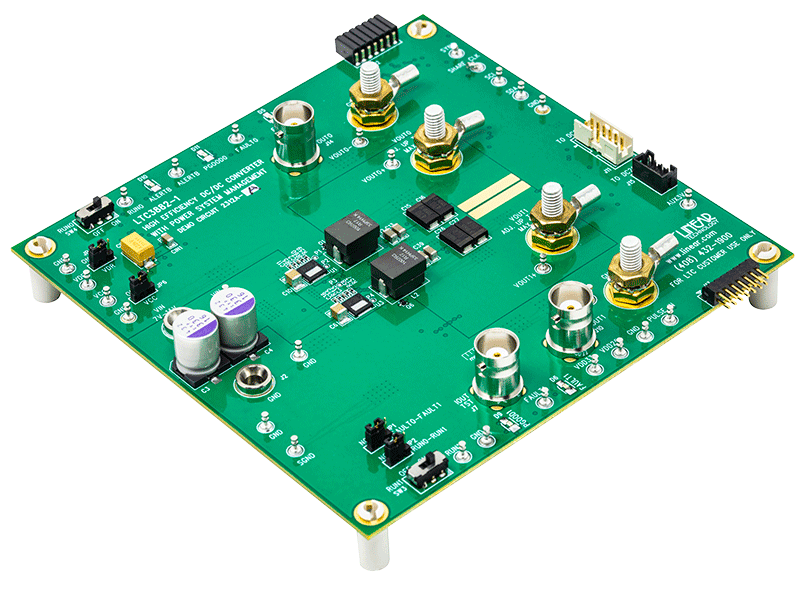

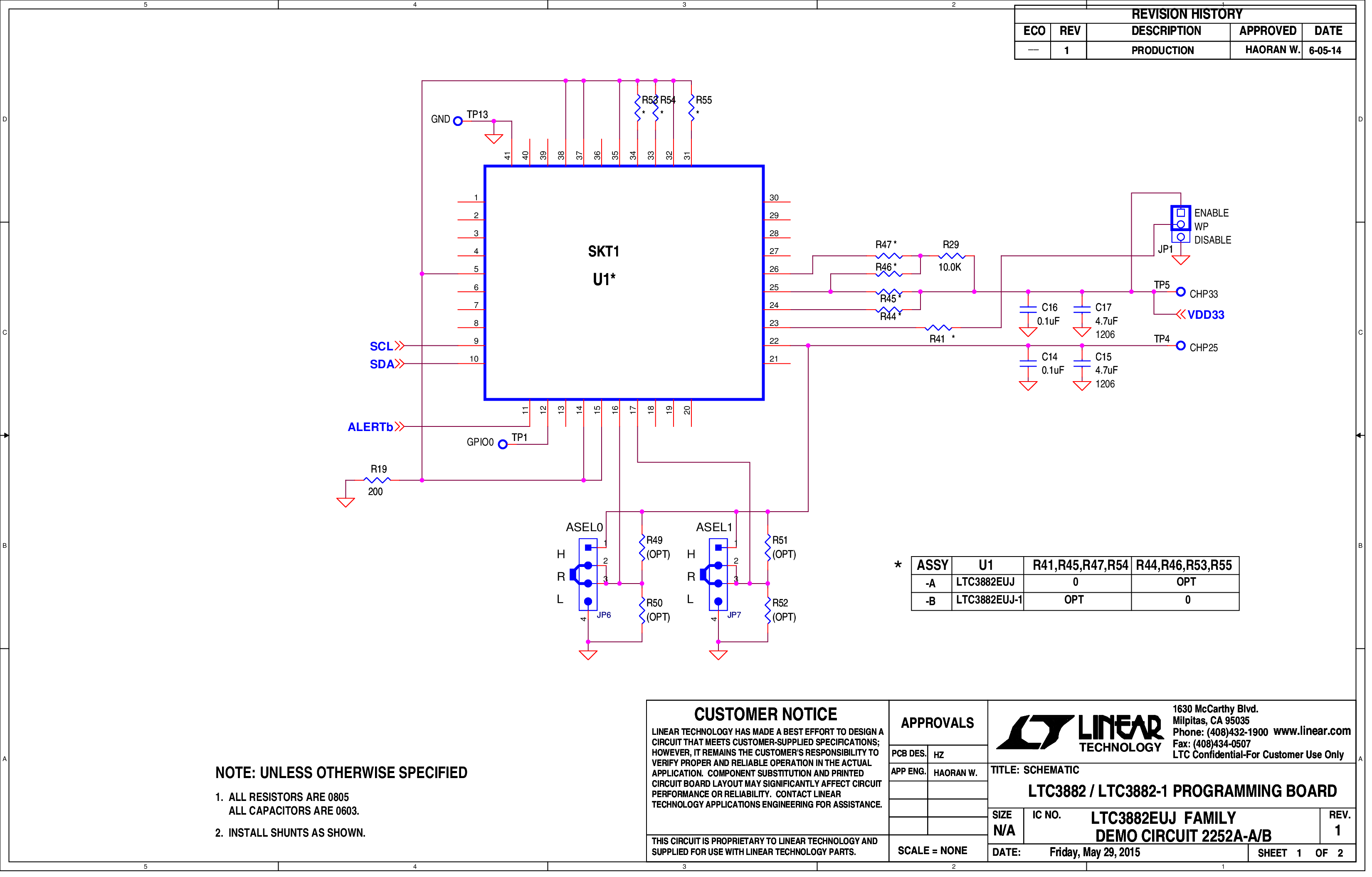

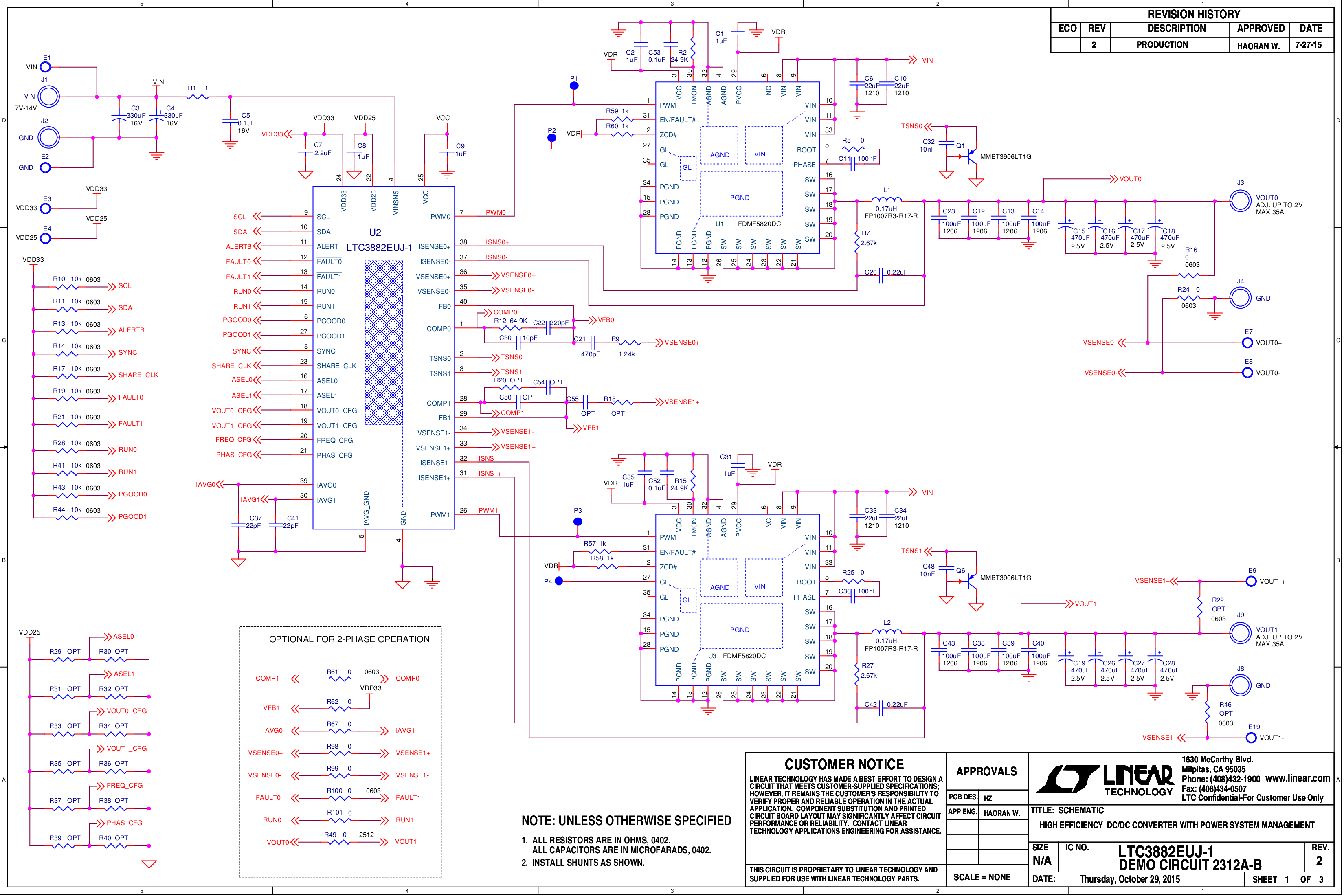

評価キット (3)

参考資料

  • すべてを表示 (13)
  • データシート (1)
  • 信頼性データ (1)
  • アプリケーション・ノート (6)
  • ユーザ・ガイド (2)
  • Spec Notice (1)
  • Product Selector Card (1)
  • カタログ (1)
    • Document Type

    ツールおよびシミュレーション

    LTspice

    LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



    LTspice

    下記製品はLTspiceで使用することが出来ます。:

    LTC3882
    LTC3882-1

    LTpowerCAD

    LTpowerCAD®は、電力段のデバイスの選択、詳細な電力効率の提供、ループのボーデ線図の安定性および負荷過渡応答解析の敏速な表示などを行うと共に、シミュレーション用にLTspiceにエクスポートできる電源設計プログラムです。

    LTPowerCAD

    次のデバイス用の設計ツールがLTpowerCADでご使用になれます。

    LTC3882

    おすすめ製品

    LTC3882-1 コンパニオン製品

    推奨 関連製品

    設計リソース

    アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。

    製品番号 材料宣誓書（MD） 信頼性データ ピン/パッケージ図 CADシンボル、フットプリント & 3Dモデル
    LTC3882EUJ-1#PBF 材料宣誓書（MD） 信頼性データ 40-Lead QFN (6mm x 6mm x 0.75mm w/ EP)
    LTC3882EUJ-1#TRPBF 材料宣誓書（MD） 信頼性データ 40-Lead QFN (6mm x 6mm x 0.75mm w/ EP)
    LTC3882EUJ-1#WPBF 材料宣誓書（MD） 信頼性データ 40-Lead QFN (6mm x 6mm x 0.75mm w/ EP)
    LTC3882EUJ-1#WTRPBF 材料宣誓書（MD） 信頼性データ 40-Lead QFN (6mm x 6mm x 0.75mm w/ EP)
    LTC3882IUJ-1#PBF 材料宣誓書（MD） 信頼性データ 40-Lead QFN (6mm x 6mm x 0.75mm w/ EP)
    LTC3882IUJ-1#TRPBF 材料宣誓書（MD） 信頼性データ 40-Lead QFN (6mm x 6mm x 0.75mm w/ EP)
    LTC3882IUJ-1#WPBF 材料宣誓書（MD） 信頼性データ 40-Lead QFN (6mm x 6mm x 0.75mm w/ EP)
    LTC3882IUJ-1#WTRPBF 材料宣誓書（MD） 信頼性データ 40-Lead QFN (6mm x 6mm x 0.75mm w/ EP)
    ウェハ・ファブリケーション・データ R526 Reliability Data
