LTC3867

新規設計に推奨

差動リモートセンスおよびノンリニア制御付き同期整流式降圧DC/DCコントローラ

データシート
製品セレクション・テーブル
製品モデル
4
1Ku当たりの価格
最低価格：$3.19
利用上の注意

アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。


本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。

なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
Viewing:

製品の詳細

  • 入力電圧範囲：4V～38V
  • 出力電圧範囲：0.6V～14V
  • ノンリニア制御アーキテクチャにより、過渡発生時の出力電圧の変化を最小限に抑制(オプション)
  • プログラム可能なDCR温度補償
  • ±0.75%精度の0.6V 電圧リファレンス
  • 固定周波数範囲：200kHz～1.2MHz
  • PLLによる周波数同期
  • RSENSEまたはDCRによる電流検出
  • 出力電圧の差動リモートセンス
  • 出力がプリバイアスされていてもスムーズな起動が可能
  • プログラム可能なソフトスタートまたは出力電圧トラッキング
  • ヒカップ・モード/出力過電流からのソフトな回復

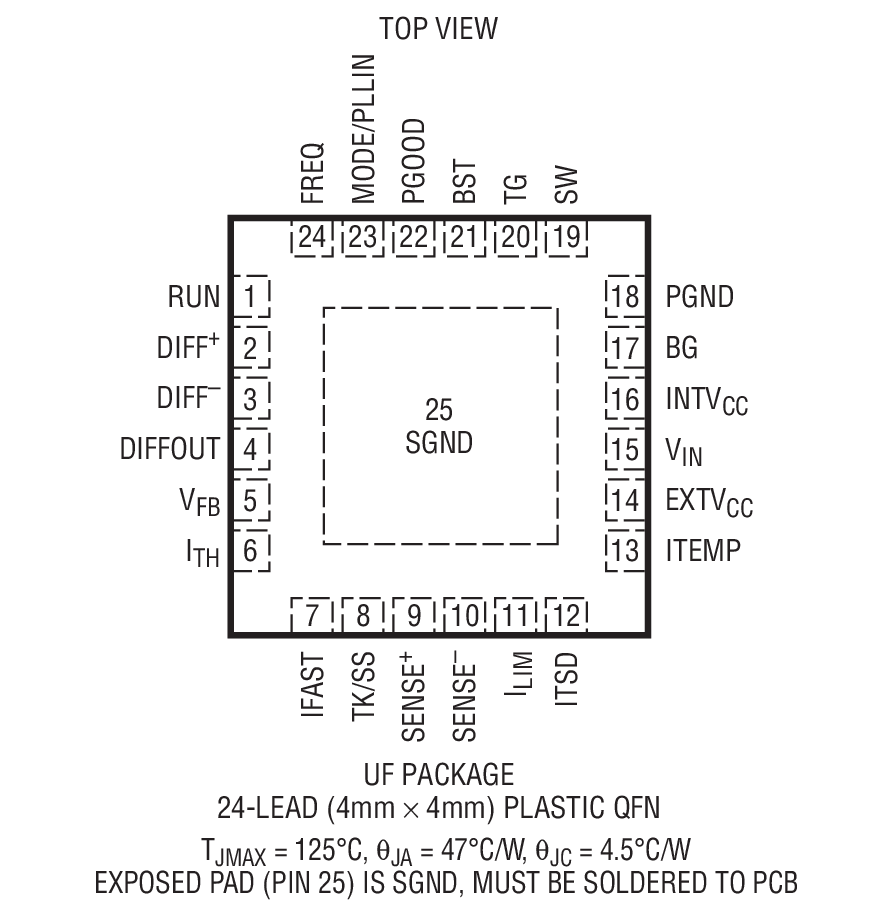

  • 24ピン(4mm × 4mm) QFNパッケージ
LTC3867
差動リモートセンスおよびノンリニア制御付き同期整流式降圧DC/DCコントローラ

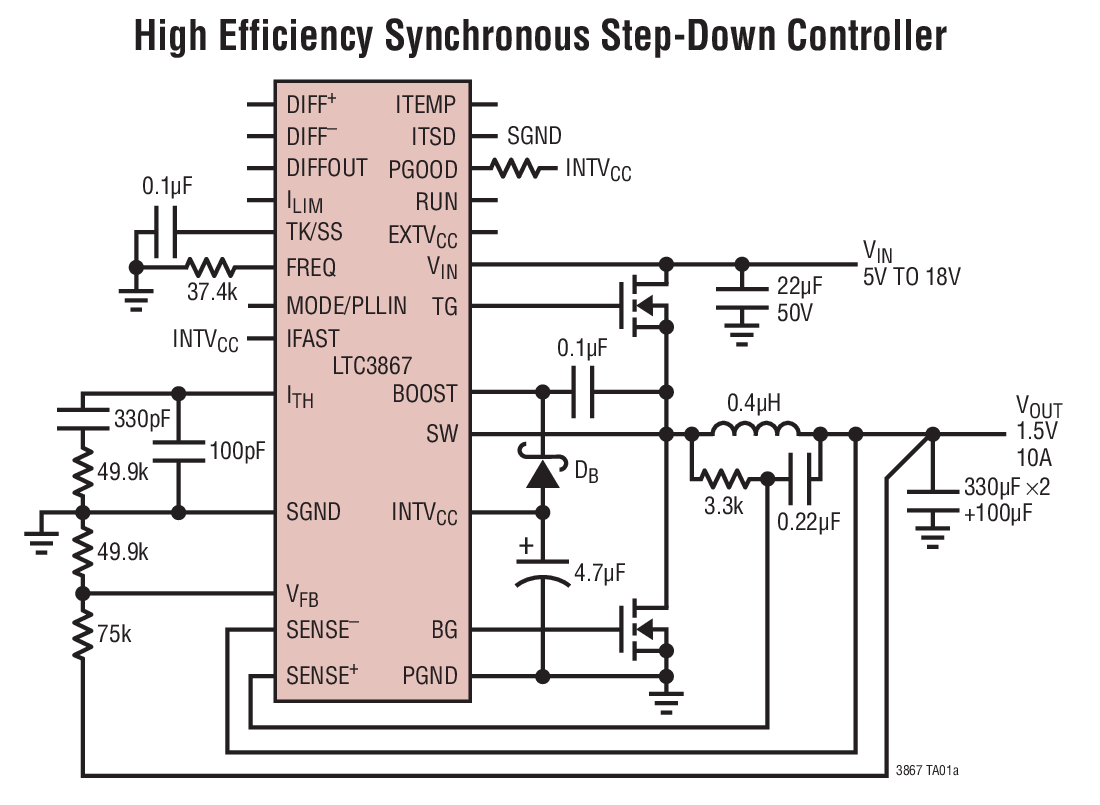

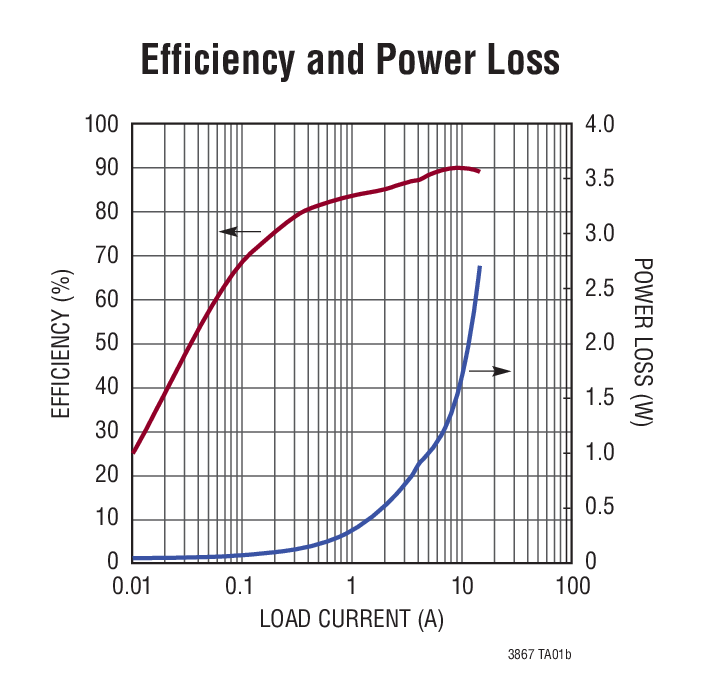

High Efficiency Synchronous Step-Down Controller Efficiency and Power Loss Product Package 1
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成
質問する
サポート

アナログ・デバイセズのサポート・ページはアナログ・デバイセズへのあらゆるご質問にお答えするワンストップ・ポータルです。

ドキュメント

データシート 2

信頼性データ 1

ユーザ・ガイド 2

データシート

これは最新改訂バージョンのデータシートです。

さらに詳しく
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ハードウェア・エコシステム

製品モデル 製品ライフサイクル 詳細
PowerPath、理想ダイオード（Ideal Diodes）、負荷スイッチ 1
LTC4359
新規設計に推奨 逆入力保護機能を備えた理想ダイオード・コントローラ
サージ・ストッパ、過電圧および過電流保護 1
LT4363
新規設計に推奨 電流制限付き高電圧サージ・ストッパー
デュアル電源モニタ 1
LTC2960
新規設計に推奨 36Vナノ電流2入力電圧モニタ
複数出力降圧レギュレータ 1
LTC3880
新規設計に推奨 パワー・システム・マネージメントを搭載したデュアル出力PolyPhase 降圧DC/DCコントローラ
Modal heading
myAnalogに追加

myAnalogの製品セクション（通知受け取り）、既存／新規プロジェクトに製品を追加する。

新規プロジェクトを作成

ツールおよびシミュレーション

LTspice 1

下記製品はLTspiceで使用することが出来ます。:

  • LTC3867

LTpowerCAD 4

LTspice

LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。



LTpowerCAD

LTpowerCAD®は、電力段のデバイスの選択、詳細な電力効率の提供、ループのボーデ線図の安定性および負荷過渡応答解析の敏速な表示などを行うと共に、シミュレーション用にLTspiceにエクスポートできる電源設計プログラムです。

評価用キット

eval board
schematic 1
DC1928A

LTC3867EUF Demo Board | 18V ≤ VIN ≤ 36V; VOUT = 12V @ 12A

今すぐ購入 詳細を表示

製品詳細

Demonstration circuit 1928A is a single output synchronous buck converter featuring the LTC3867EUF in a 24-lead 4mm x 4mm QFN package. The input voltage range is from 18V to 36V.

eval board
schematic 2
DC1771A

LTC3867EUF Demo Board | 4.5 ≤ VIN ≤ 14V, VOUT = 1.5V @ 15A

今すぐ購入 詳細を表示

製品詳細

Demonstration circuit 1771A is a single output synchronous buck converter featuring the LTC3867EUF with a 24-lead 4mm × 4mm QFN package. The input voltage range is from 4.5V to 14V and it provides 1.5V at 15A at the output. The DC1771A is configured with a sense resistor.


DCR sensing circuit is optional. Using the inductor’s DCR as the sense element instead of the on-board sense resistor saves cost and board space while improving full-load efficiency over 2%, though the sense resistor provides a more accurate current limit.
DC1928A
LTC3867EUF Demo Board | 18V ≤ VIN ≤ 36V; VOUT = 12V @ 12A
DC1928A - Schematic
DC1771A
LTC3867EUF Demo Board | 4.5 ≤ VIN ≤ 14V, VOUT = 1.5V @ 15A

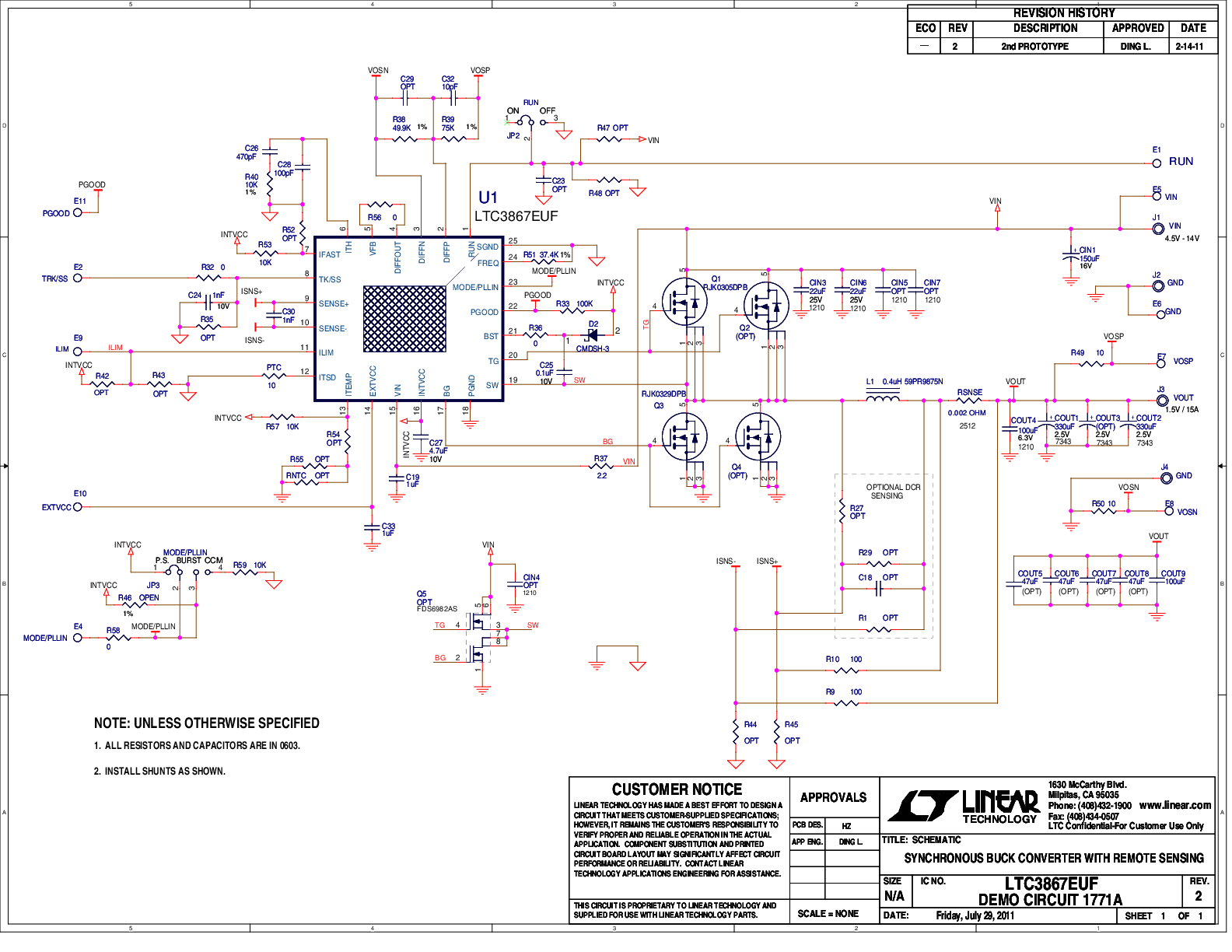

DC1771A - Schematic
