LTC3862-2: マルチフェーズ電流モード昇圧DC/DCコントローラ データシート (Rev. )4/14/2014PDF1M
製品概要
機能と利点
- 広い入力電圧範囲：動作電圧範囲：5.5V～36V
- 2フェーズ動作により入出力容量を低減
- 固定周波数、ピーク電流モード制御
- 内部10V LDOレギュレータ
- UVLOしきい値が低いので、VGS定格が6VのMOSFETを使用可能
- 調整可能なスロープ補償利得
- 調整可能な最大デューティサイクル（最大96%）
- 調整可能なリーディングエッジ･ブランキング
- ±1%精度の内部電圧リファレンス
- 1本の外付け抵抗でプログラム可能な動作周波数：75kHz～500kHz
- 位相同期可能な固定周波数（50kHz～650kHz）
- SYNC入力およびCLKOUTにより、2、3、4、6、または12相動作に対応（PHASEMODEでプログラム可能）

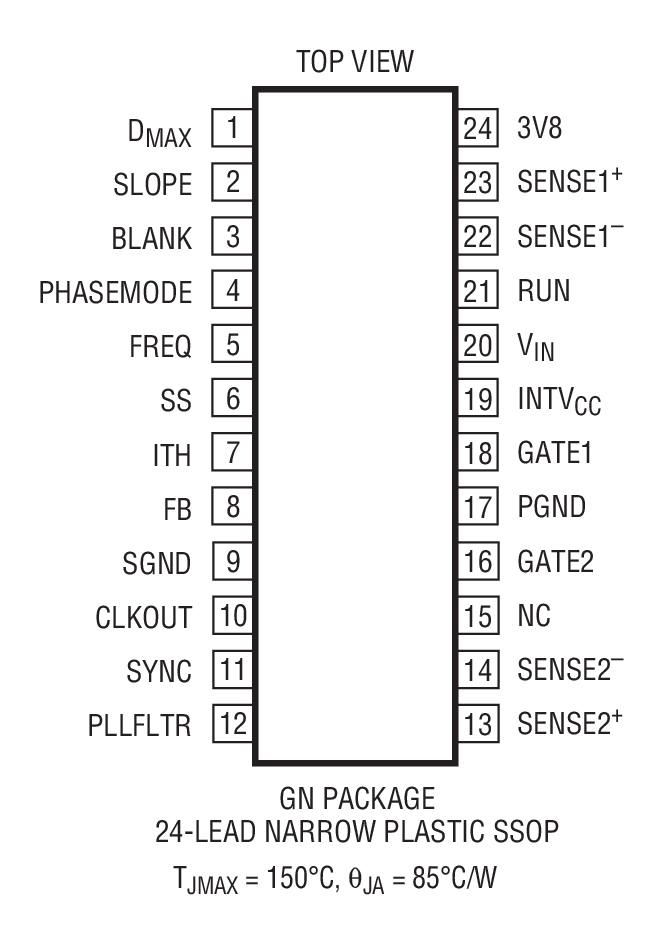

- 24ピン細型SSOPパッケージ

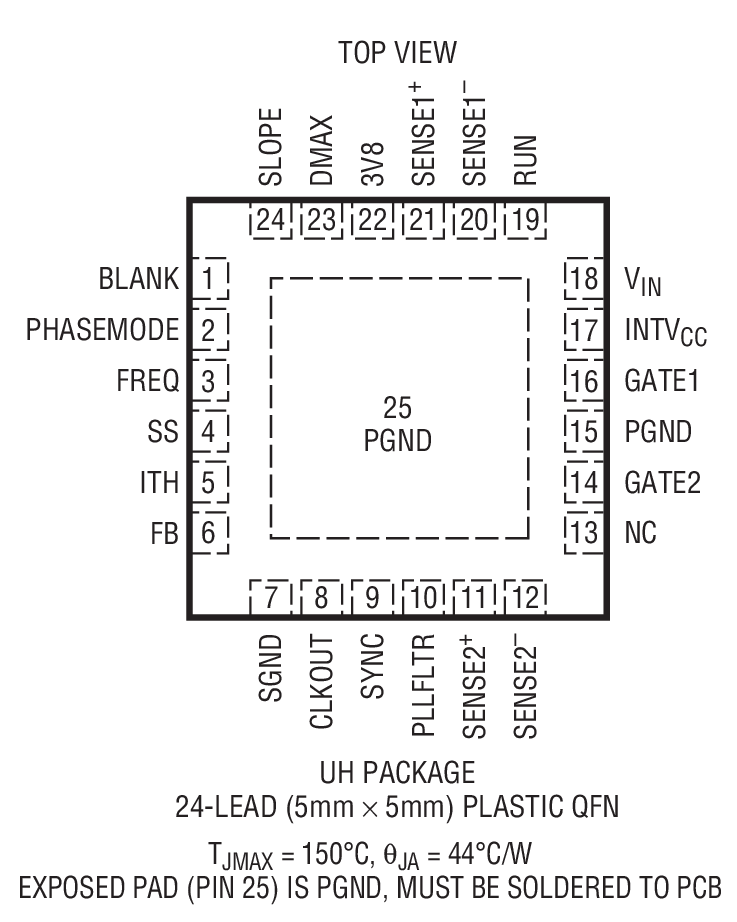

- リードピッチが0.65mmの5mm×5mm QFNパッケージ

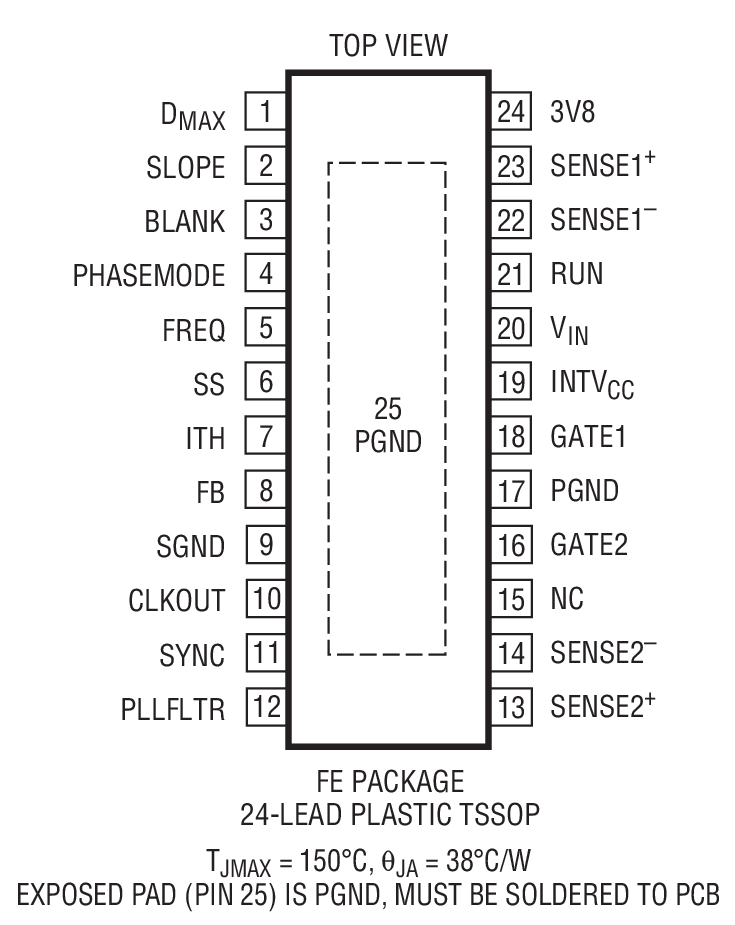

- 熱特性が改善された24ピンTSSOPパッケージ

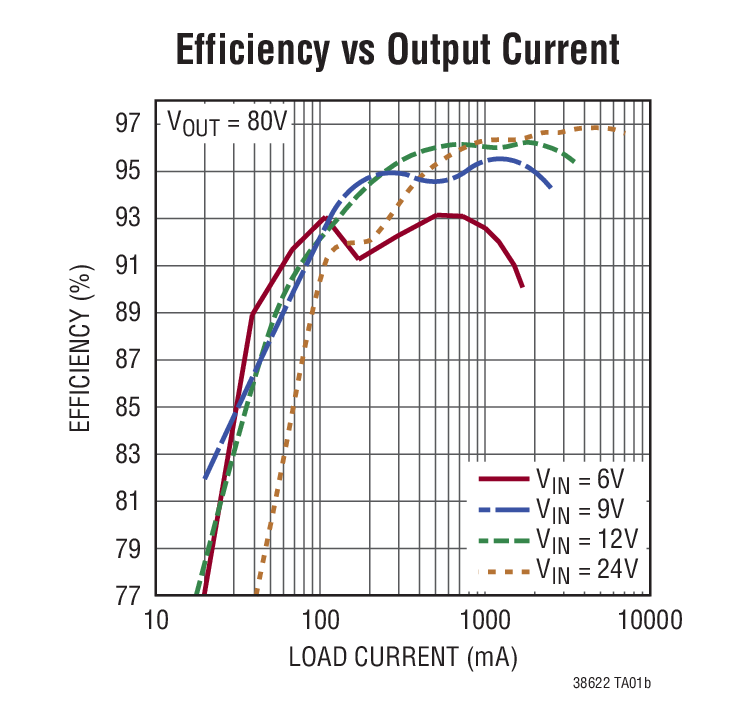

製品概要
LTC3862-2は、Nチャネル・パワーMOSFETを駆動する2相、固定周波数の電流モード昇圧コントローラおよびSEPICコントローラです。2相動作により、システムのフィルタリング容量とインダクタンスの要件が軽減されます。
動作周波数は1本の外付け抵抗により75kHz～500kHzの範囲で設定できますが、内部PLLを使用して外部クロックに同期させることもできます。SYNC入力、CLKOUT出力、およびPHASEMODE制御ピンを使用して、2、3、4、6、12相のマルチフェーズ動作が可能です。
この他の特長は、ゲート・ドライバの低電圧ロックアウト保護機能を備えた内部10V LDO、ヒステリシスをプログラム可能な高精度のRUNピンしきい値、ソフトスタート、プログラム可能なリーディングエッジ・ブランキングと最大デューティ・サイクルなどです。
| 製品番号 | INTVcc | Vinオン | Vinオフ |
| LTC3862 | 5V | 3.3V | 2.9V |
| LTC3862-1 | 10V | 7.5V | 7.0V |
| LTC3862-2 | 10V | 4.4V | 3.9V |
アプリケーション
- 自動車用電源、電気通信機器用電源、産業用電源
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。
評価キット (3)
参考資料
-
R526 Reliability Data3/26/2018PDF365 K
-
DC2006A-B - Demo Manual4/3/2015PDF757K
-

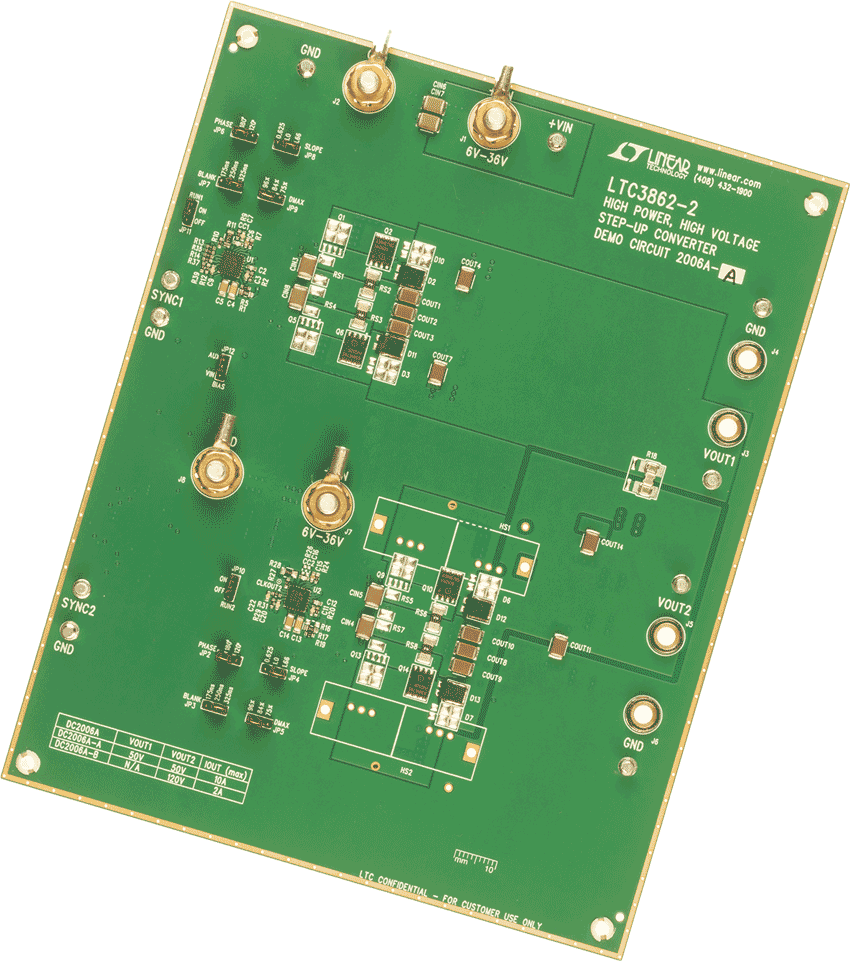

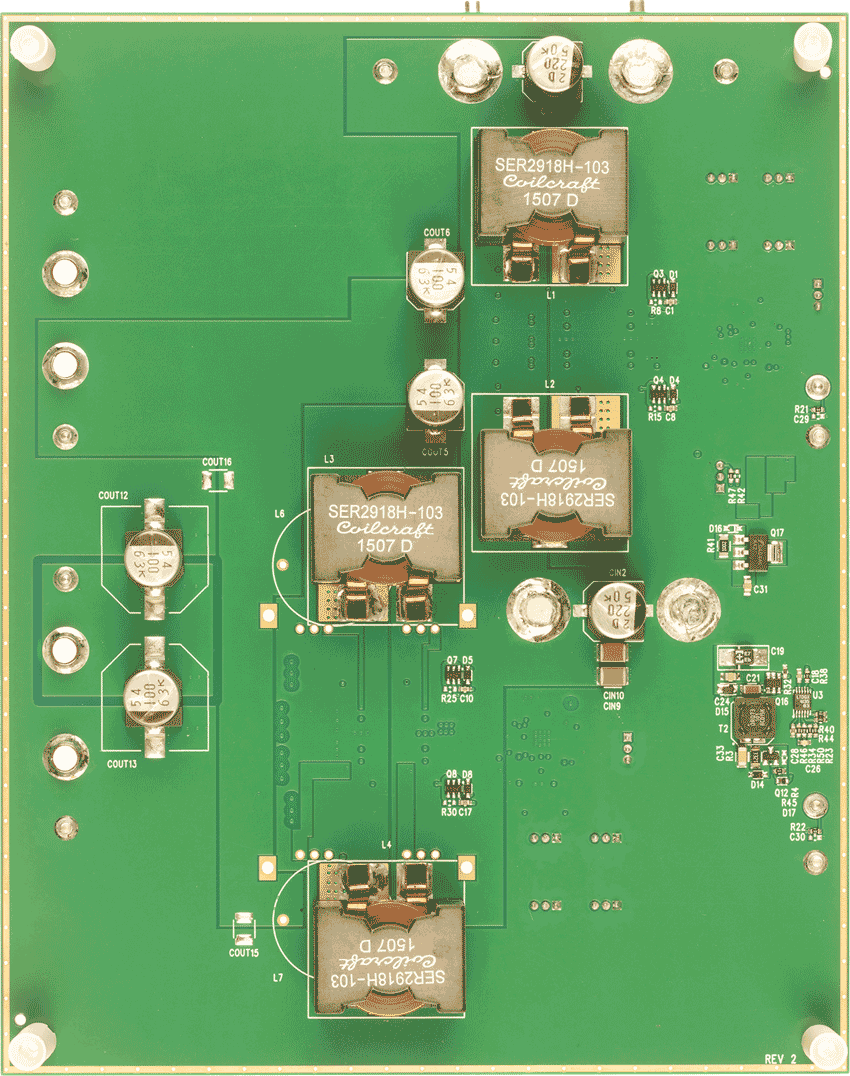

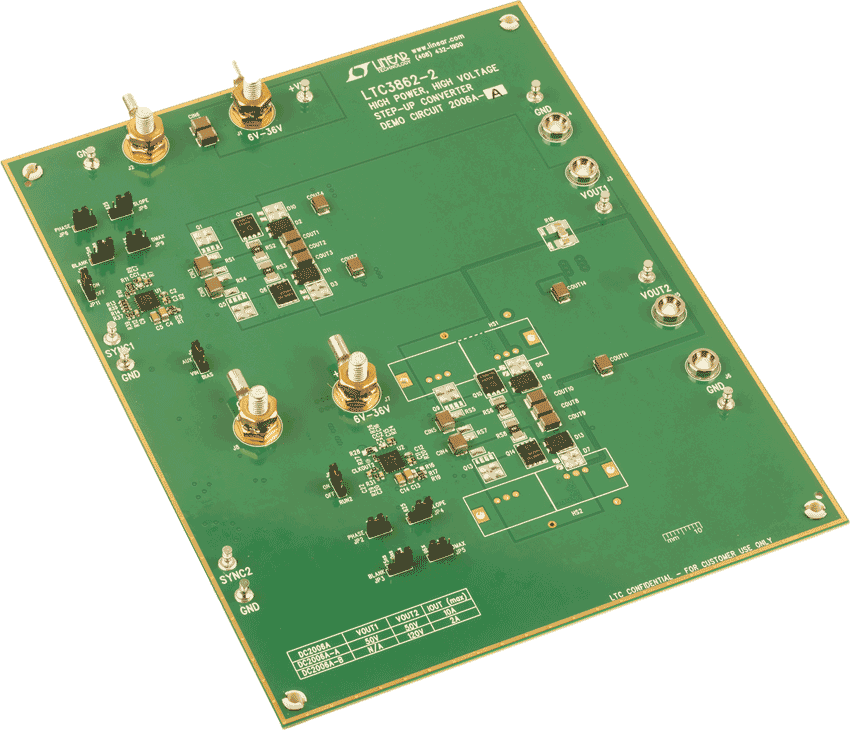

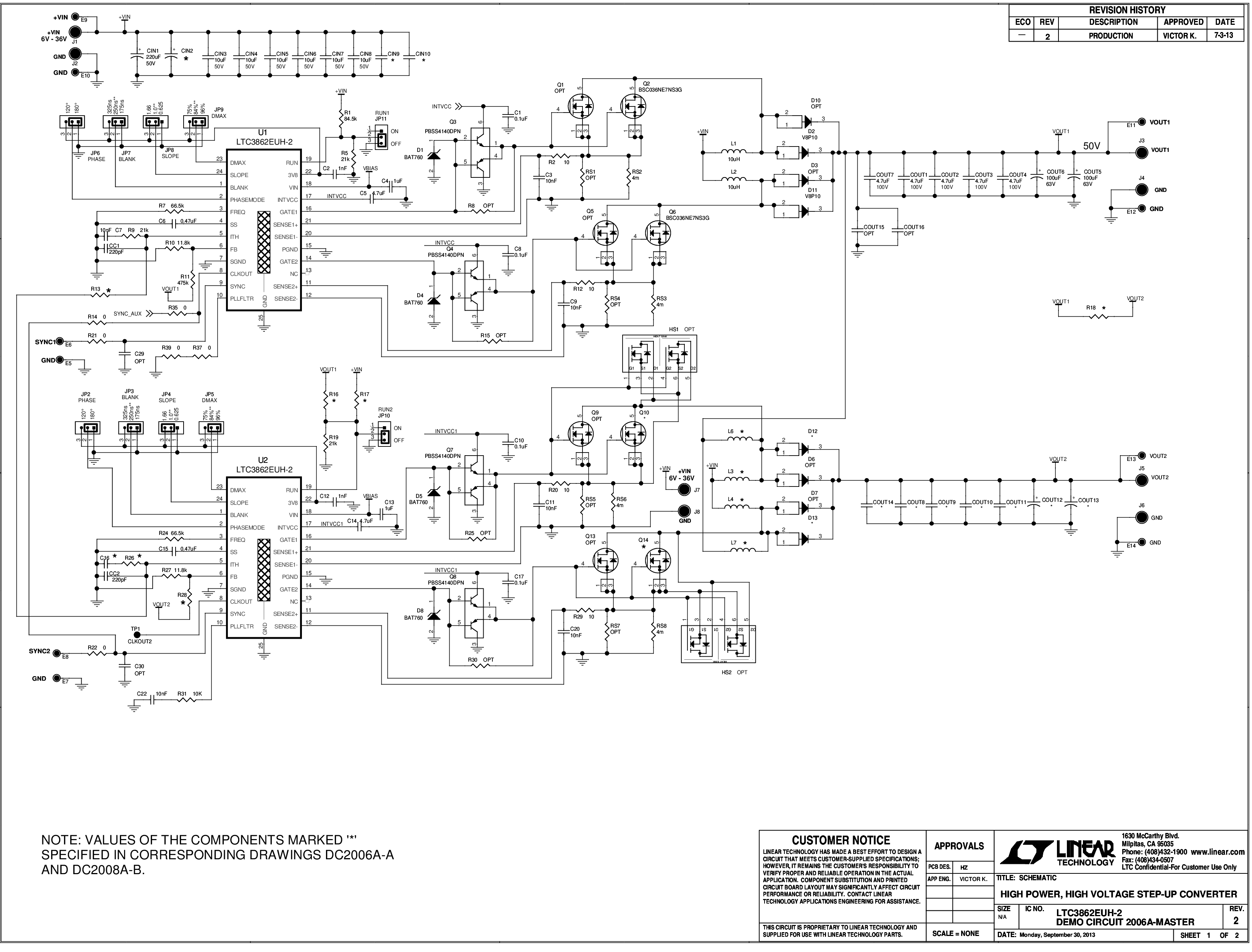

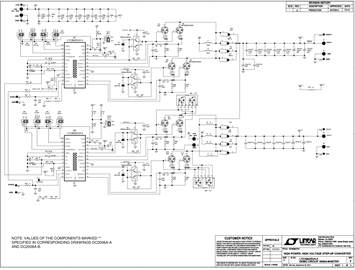

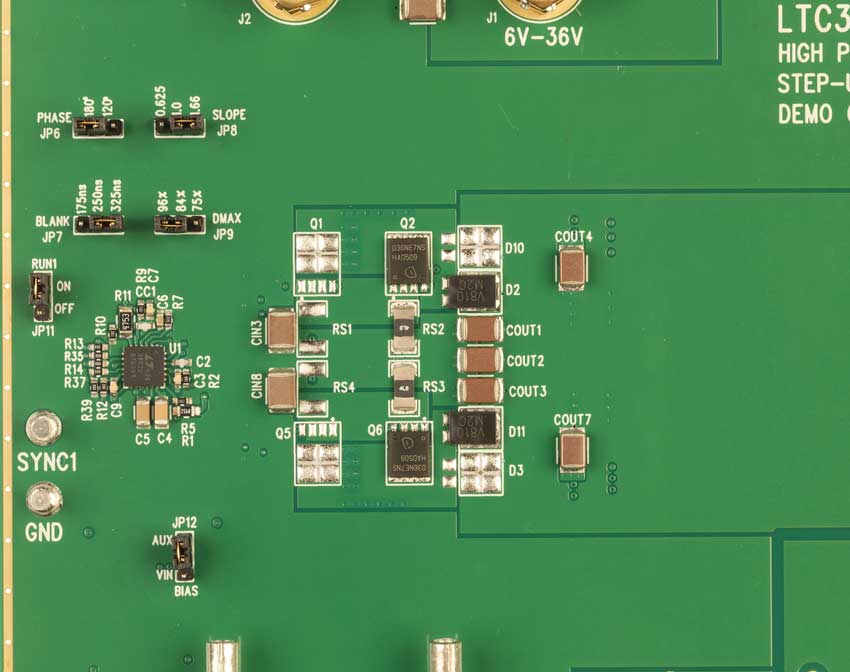

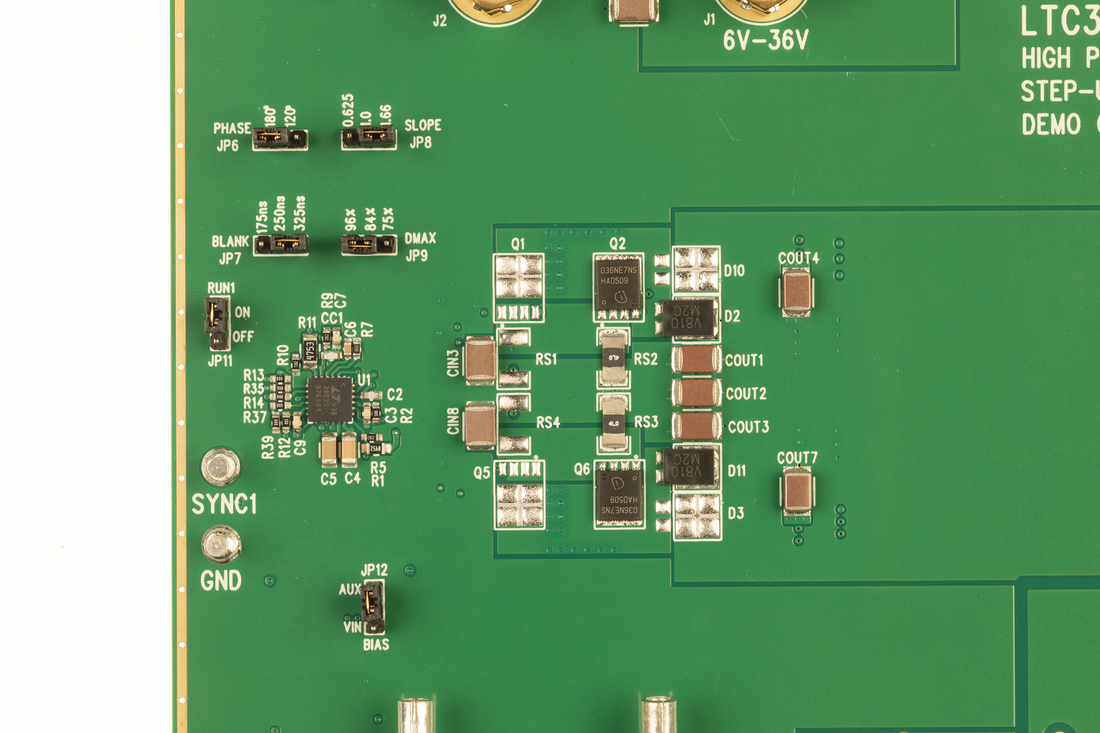

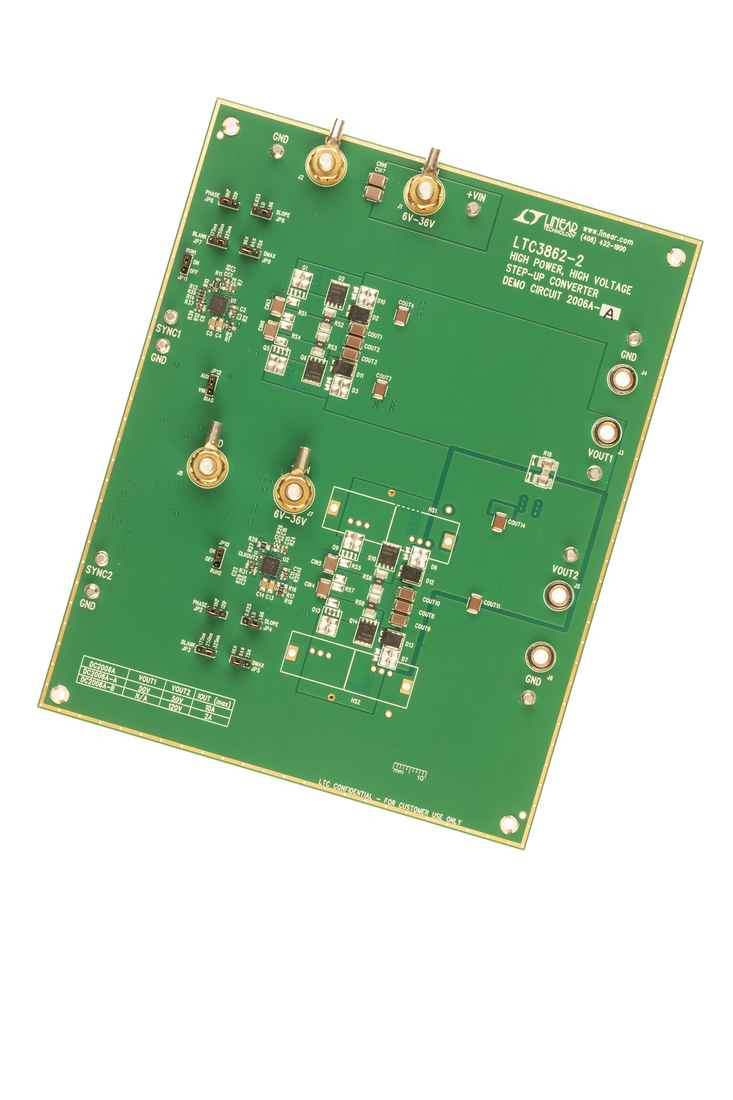

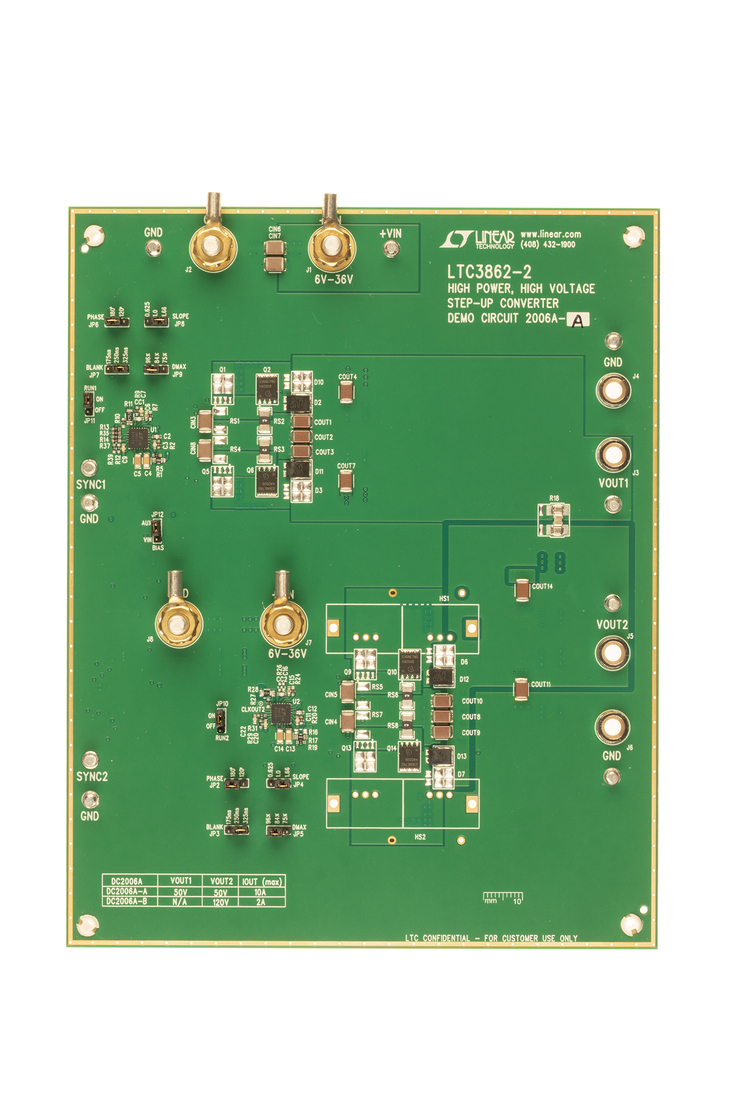

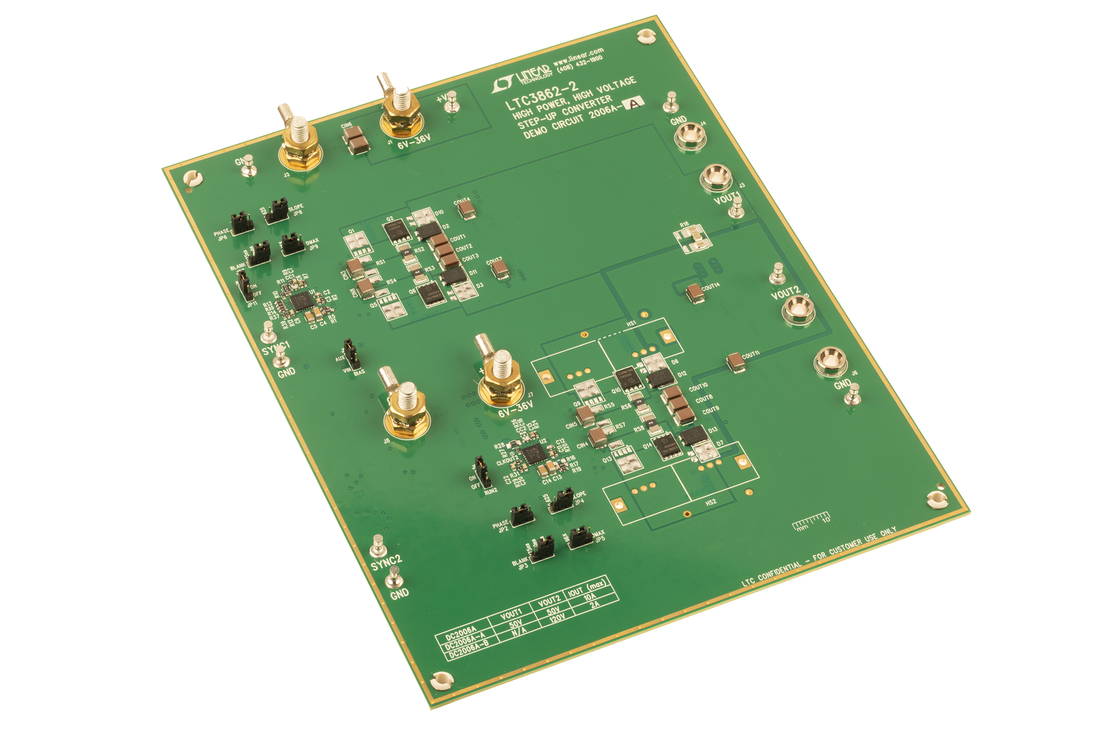

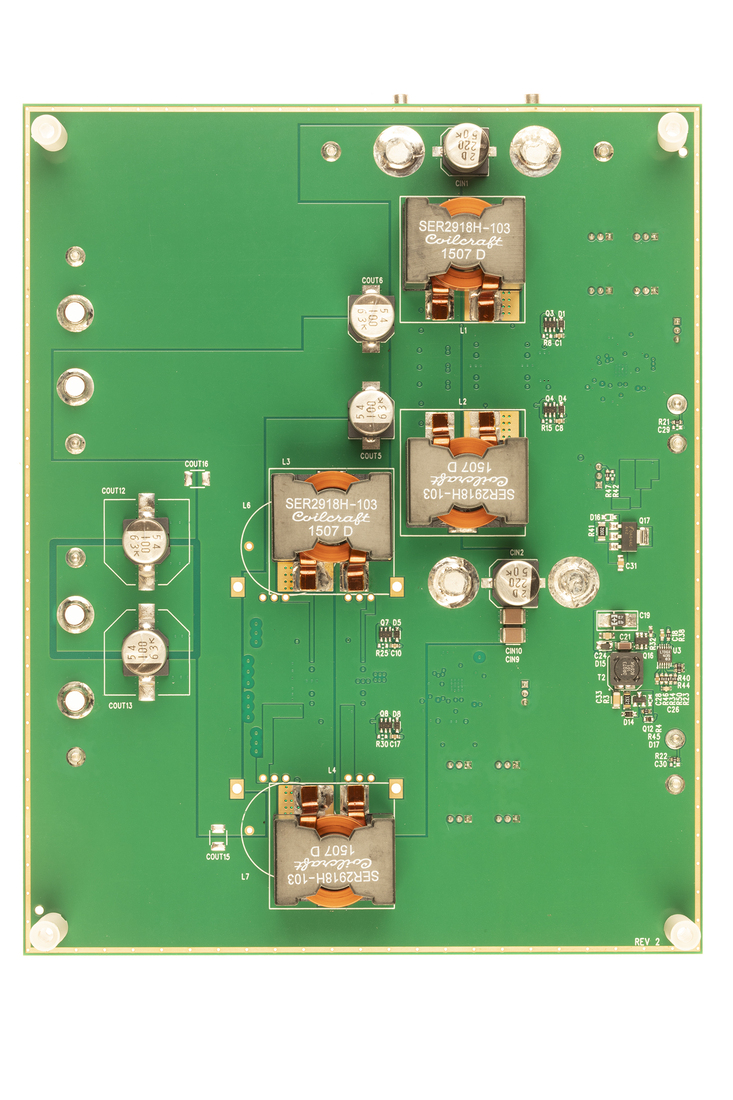

DC2006A-A - Demo Manual4/3/2015PDF409K
-

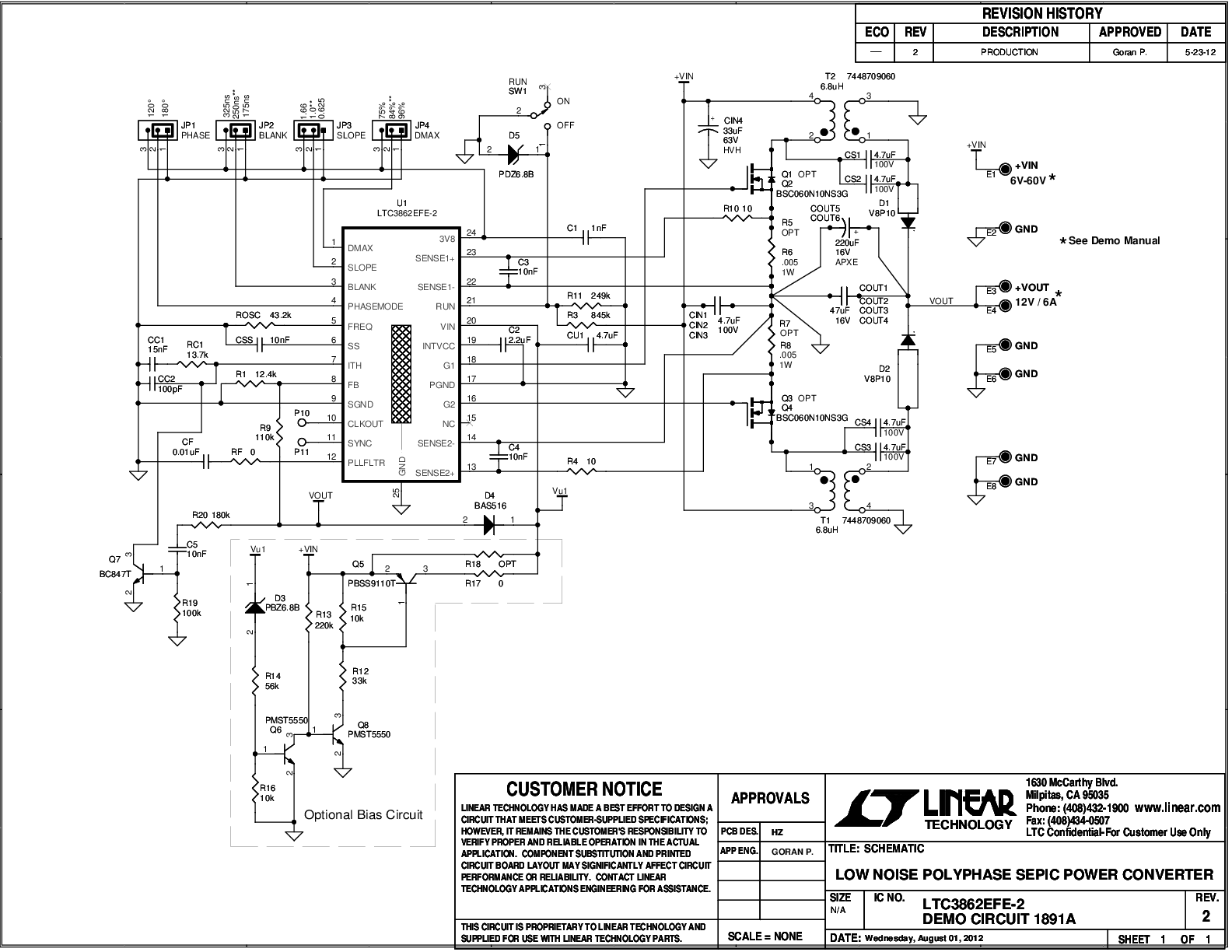

DC1891A - Demo Manual10/3/2012PDF1M
