特長
- 動作時の低IQ：28μA（1チャンネルがオン）
- デュアル降圧、シングル昇圧の同期型コントローラ
- 出力はコールド・クランク中に2.5Vまでレギュレーションを維持
- 広いバイアス入力電圧範囲：4.5V～38V
- 降圧出力電圧範囲：0.8V ≤ VOUT ≤ 24V
- 昇圧出力電圧：最大60V
- RSENSEまたはDCRによる電流検出
- Burst Mode®動作時でも昇圧同期MOSFETは100%デューティ・サイクルが可能
- フェーズ・ロック可能周波数（75kHz～850kHz）
- プログラマブルな固定周波数（50kHz～900kHz）
- 軽負荷時に連続動作、パルス・スキップ、低リップル Burst Mode動作のいずれかを選択可能
- 超低ドロップアウト降圧動作：99%デューティ・サイクル
- 出力電圧のソフト・スタートまたはトラッキングを調整可能
- シャットダウン時の低IQ：10μA

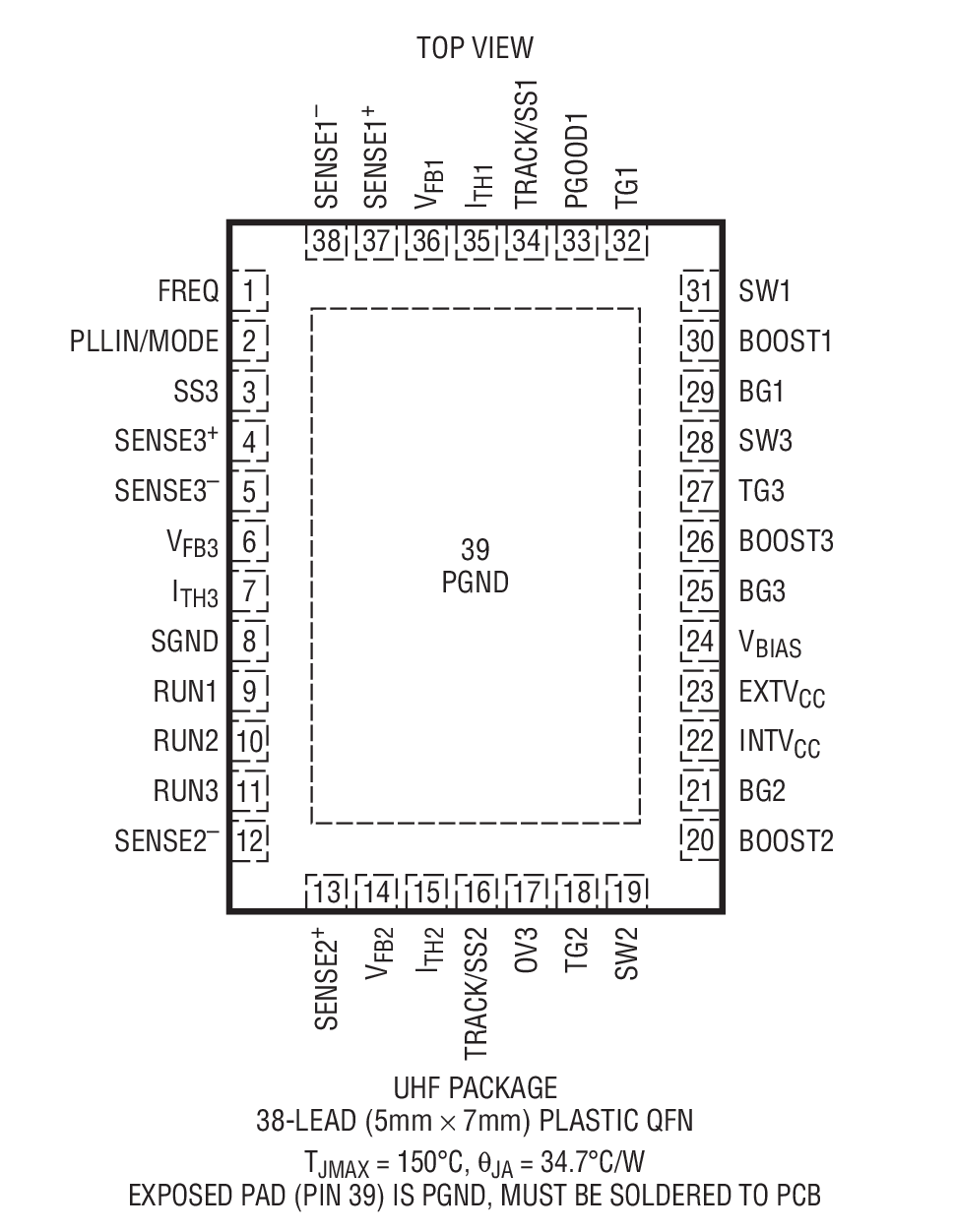

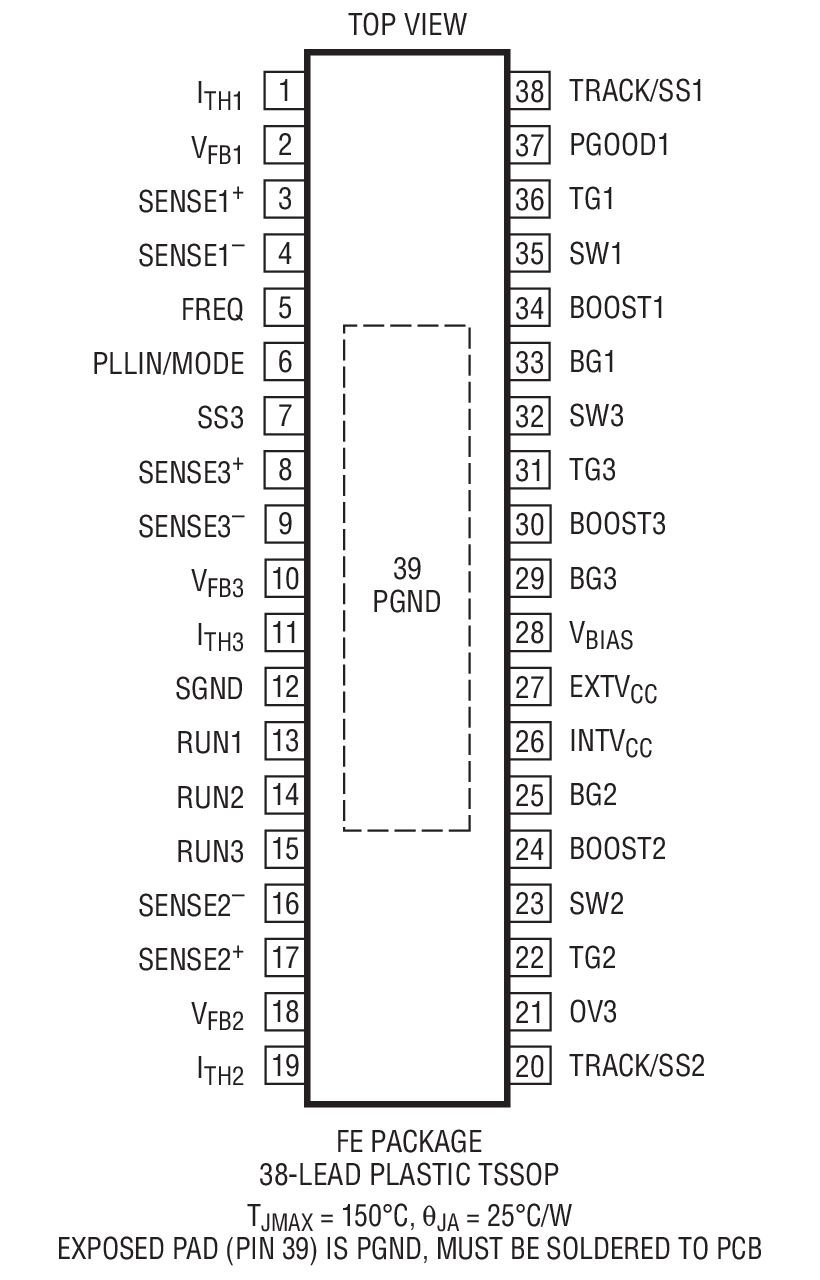

- 5mm × 7mmの38ピン小型QFNパッケージおよびTSSOPパッケージ
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=ja&h=24&w=24&hash=8FE198C1188D0BCB070397DC2E4811D6){kind=icon}

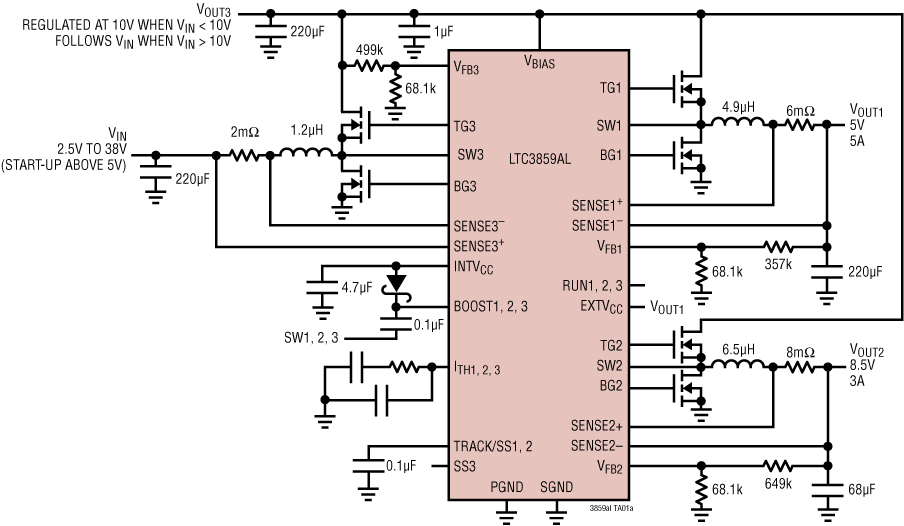

LTC3859ALは、すべてのNチャンネル・パワーMOSFET段を駆動する、高性能のトリプル出力（降圧／降圧／昇圧）同期DC/DCスイッチング・レギュレータ・コントローラです。固定周波数電流モード・アーキテクチャにより、最大850kHzのフェーズ・ロック可能なスイッチング周波数を使用できます。LTC3859ALは、4.5V～38Vの広い範囲の入力電源で動作します。LTC3859ALは、昇圧コンバータや別の補助電源の出力からバイアスされる場合、起動後に入力電源電圧が2.5Vまで低下しても動作します。

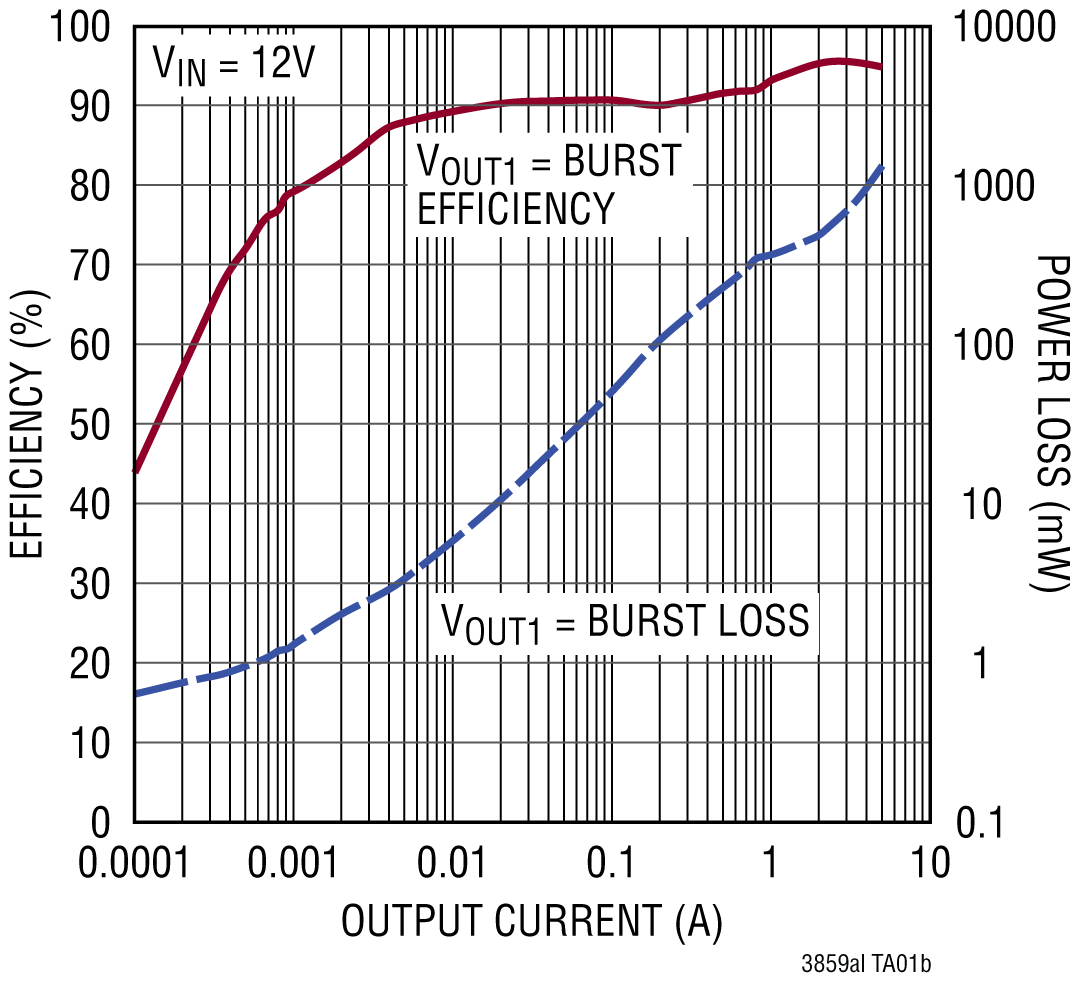

無負荷時の静止電流が28μAであるため、バッテリ駆動システムの動作時間が延びます。OPTI-LOOP補償により、幅広い出力容量およびESR値にわたって過渡応答を最適化できます。LTC3859ALは、降圧用に0.8V、昇圧用に1.2Vの高精度リファレンス、およびパワー・グッド出力インジケータを備えています。PLLIN/MODEピンにより、軽負荷時にBurst Mode動作、パルス・スキップ・モード、または連続インダクタ電流モードのいずれかを選択します。
LTC3859、LTC3859Aと比較すると、LTC3859ALは完全ピン互換ですが、Burst Mode動作時のIQが低くなっています（1チャンネルがオンの場合、28µA）。
| 静止電流（Burst Mode）： | 注意 | |
| LTC3859AL | 28μA - 1チャンネルがオンの場合、降圧 38μA - 3チャンネルすべてがオンの場合 |
INTVCCピンに内部クランプ |
| LTC3859A | 55μA - 1チャンネルがオンの場合、降圧 80μA - 3チャンネルすべてがオンの場合 |
INTVCCピンに内部クランプ。新規設計にはLTC3859ALを推奨 |
| LTC3859 | 55μA - 1チャンネルがオンの場合、降圧 80μA - 3チャンネルすべてがオンの場合 |
新規設計にはLTC3859ALを推奨 |
アプリケーション
- オートモーティブの常時オン・システムとスタート・ストップ・システム
- バッテリ駆動デジタル・デバイス
- 分散DC電源システム
- マルチ出力昇降圧アプリケーション
質問する
以下に質問を入力すると、アナログ・デバイセズのナレッジ・ベースからよくある質問の答えを見ることができます。
検索
その他のサポート
よく聞かれる質問（FAQ）
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
LTC3859AL
資料
Filters
1つが該当
-
すべて
-
ユーザ・ガイド
-
データシート
-
信頼性データ
-
すべて
-
English
データシート
1
ユーザ・ガイド
1
411.00K
信頼性データ
1
365.77 K
利用上の注意
アナログ・デバイセズ社は、提供する情報が正確で信頼できるものであることを期していますが、その情報の利用に関して、あるいはその利用によって生じる第三者の特許やその他の権利の侵害に関して一切の責任を負いません。また、アナログ･デバイセズ社の特許または特許の権利の使用を明示的または暗示的に許諾するものでもありません。仕様は予告なしに変更する場合があります。本紙記載の商標および登録商標は、各社の所有に属します。
本データシートの英語以外の言語への翻訳はユーザの便宜のために提供されるものであり、リビジョンが古い場合があります。最新の内容については、必ず最新の英語版をご参照ください。
なお、日本語版のデータシートは基本的に「Rev.0」（リビジョン0）で作成されています。そのため、英語版が後に改訂され、複数製品のデータシートがひとつに統一された場合、同じ「Rev.0」の日本語版のデータシートが異なる製品のデータシートとして表示されることがあります。たとえば、「ADM3307E」の場合、日本語データシートをクリックすると「ADM3311E」が表示されます。これは、英語版のデータシートが複数の製品で共有できるように1本化され、「ADM3307E/ADM3310E/ADM3311E/ADM3312E/ADM3315E」（Rev.G）と改訂されたからで、決して誤ってリンクが張られているわけではありません。和文化されたデータシートを少しでも有効に活用していただくためにこのような方法をとっておりますので、ご了解ください。
ドキュメント
- LTC3859ALEFE#PBF
- ピン／パッケージ図
-
38-Lead TSSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3859ALEFE#TRPBF
- ピン／パッケージ図
-
38-Lead TSSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3859ALEUHF#PBF
- ピン／パッケージ図
-
38-Lead QFN (5mm x 7mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3859ALEUHF#TRPBF
- ピン／パッケージ図
-
38-Lead QFN (5mm x 7mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3859ALHFE#PBF
- ピン／パッケージ図
-
38-Lead TSSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3859ALHFE#TRPBF
- ピン／パッケージ図
-
38-Lead TSSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3859ALHUHF#PBF
- ピン／パッケージ図
-
38-Lead QFN (5mm x 7mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3859ALHUHF#TRPBF
- ピン／パッケージ図
-
38-Lead QFN (5mm x 7mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3859ALHUHF#WPBF
- ピン／パッケージ図
-
38-Lead QFN (5mm x 7mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3859ALHUHF#WTRPBF
- ピン／パッケージ図
-
38-Lead QFN (5mm x 7mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3859ALIFE#PBF
- ピン／パッケージ図
-
38-Lead TSSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3859ALIFE#TRPBF
- ピン／パッケージ図
-
38-Lead TSSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3859ALIUHF#PBF
- ピン／パッケージ図
-
38-Lead QFN (5mm x 7mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3859ALIUHF#TRPBF
- ピン／パッケージ図
-
38-Lead QFN (5mm x 7mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3859ALIUHF#WPBF
- ピン／パッケージ図
-
38-Lead QFN (5mm x 7mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3859ALIUHF#WTRPBF
- ピン／パッケージ図
-
38-Lead QFN (5mm x 7mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3859ALMPFE#PBF
- ピン／パッケージ図
-
38-Lead TSSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3859ALMPFE#TRPBF
- ピン／パッケージ図
-
38-Lead TSSOP w/ EP
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3859ALMPUHF#PBF
- ピン／パッケージ図
-
38-Lead QFN (5mm x 7mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
- LTC3859ALMPUHF#TRPBF
- ピン／パッケージ図
-
38-Lead QFN (5mm x 7mm w/ EP)
- 資料
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CADシンボル、フットプリント、および3Dモデル
-
Ultra Librarian
-
SamacSys
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
4 6, 2022
- 22_0068
Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL
LTC3859ALEFE#PBF
製造中
LTC3859ALEFE#TRPBF
製造中
LTC3859ALHFE#PBF
製造中
LTC3859ALHFE#TRPBF
製造中
LTC3859ALIFE#PBF
製造中
LTC3859ALIFE#TRPBF
製造中
LTC3859ALMPFE#PBF
製造中
LTC3859ALMPFE#TRPBF
製造中
7 31, 2020
- 20_0245
Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)
LTC3859ALEFE#PBF
製造中
LTC3859ALEFE#TRPBF
製造中
LTC3859ALEUHF#PBF
製造中
LTC3859ALEUHF#TRPBF
製造中
LTC3859ALHFE#PBF
製造中
LTC3859ALHFE#TRPBF
製造中
LTC3859ALHUHF#PBF
製造中
LTC3859ALHUHF#TRPBF
製造中
LTC3859ALIFE#PBF
製造中
LTC3859ALIFE#TRPBF
製造中
LTC3859ALIUHF#PBF
製造中
LTC3859ALIUHF#TRPBF
製造中
LTC3859ALMPFE#PBF
製造中
LTC3859ALMPFE#TRPBF
製造中
LTC3859ALMPUHF#PBF
製造中
LTC3859ALMPUHF#TRPBF
製造中
モデルでフィルタ
製品モデル
製品ライフサイクル
PCN
4 6, 2022
- 22_0068
Laser Top Mark for ETSSOP and TSSOP Packages Assembled in ADPG [PNG] and UTL
LTC3859ALEFE#PBF
製造中
LTC3859ALEFE#TRPBF
製造中
LTC3859ALHFE#PBF
製造中
LTC3859ALHFE#TRPBF
製造中
LTC3859ALIFE#PBF
製造中
LTC3859ALIFE#TRPBF
製造中
LTC3859ALMPFE#PBF
製造中
LTC3859ALMPFE#TRPBF
製造中
7 31, 2020
- 20_0245
Notification of Wafer Fab Location Change for 0.6µm BICMOS Process Devices from ADI Milpitas (Hillview) to Vanguard Int. (Taiwan)
LTC3859ALEFE#PBF
製造中
LTC3859ALEFE#TRPBF
製造中
LTC3859ALEUHF#PBF
製造中
LTC3859ALEUHF#TRPBF
製造中
LTC3859ALHFE#PBF
製造中
LTC3859ALHFE#TRPBF
製造中
LTC3859ALHUHF#PBF
製造中
LTC3859ALHUHF#TRPBF
製造中
LTC3859ALIFE#PBF
製造中
LTC3859ALIFE#TRPBF
製造中
LTC3859ALIUHF#PBF
製造中
LTC3859ALIUHF#TRPBF
製造中
LTC3859ALMPFE#PBF
製造中
LTC3859ALMPFE#TRPBF
製造中
LTC3859ALMPUHF#PBF
製造中
LTC3859ALMPUHF#TRPBF
製造中
ソフトウェアおよび製品のエコシステム
評価用キット 1

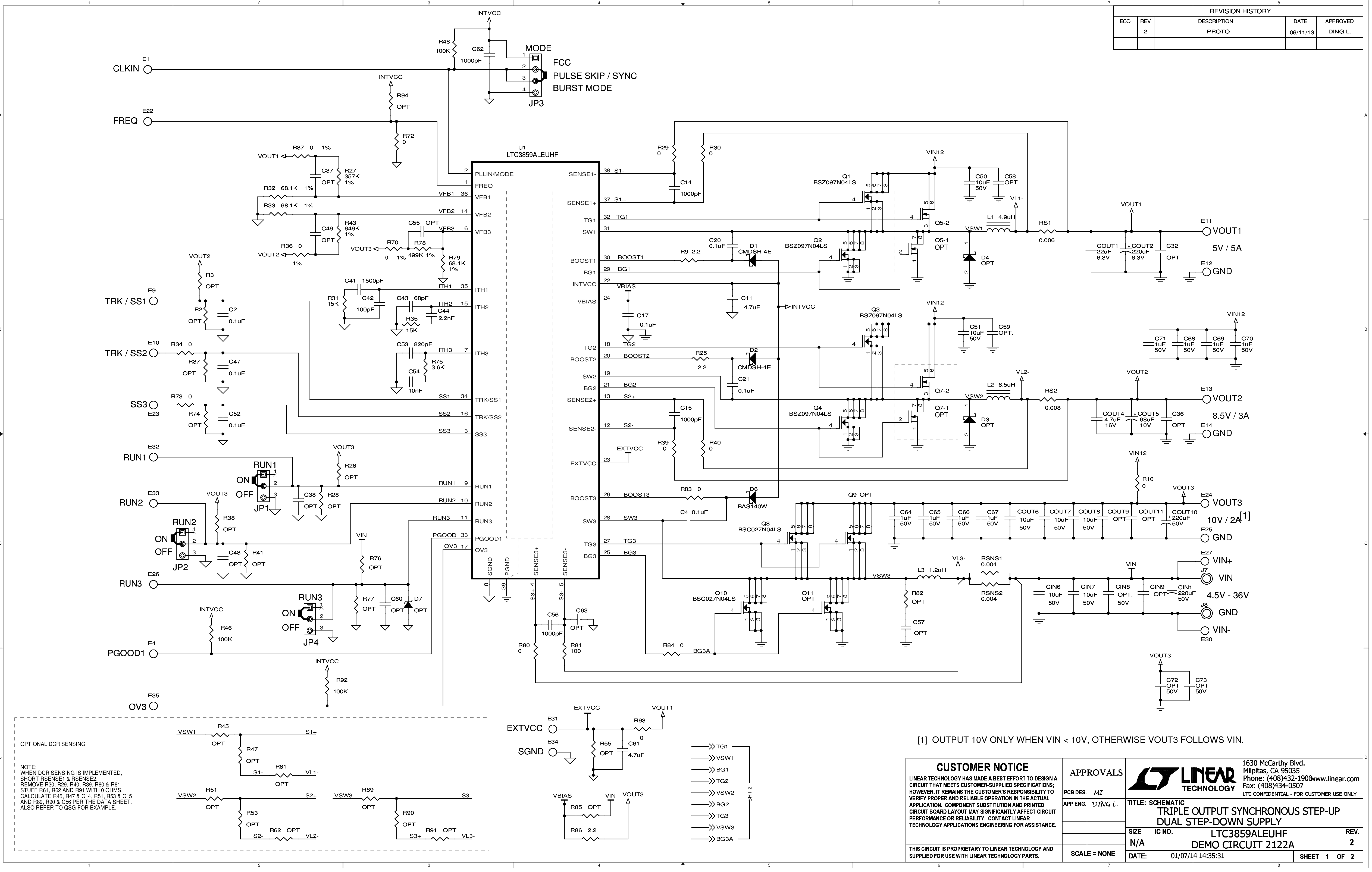

DC2122A
LTC3859ALEUHF Demo Board | 4.5V ≤ VIN ≤ 36V; VOUT1: 5V @ 5A, VOUT2: 8.5V @ 3A, VOUT3: 10V @ 7A
製品の詳細
Demonstration circuit 2122A is a triple output synchronous step-up/dual step-down supply featuring the LTC3859AL. This demonstration circuit is designed for two buck 5V/5A, 8.5V/3A outputs supplied by a boosted 10V/7A output. Benefiting from this feature, the buck outputs are able to maintain regulation over a wide input voltage range of 4.5V to 36V which is suitable for automotive or other battery fed applications. Also, the demonstration circuit uses a drop-in layout that the main buck circuit components fit in an area of ¾" by 1½", while the main boost circuit area is ¾" by 1¾". The package style for the LTC3859AL is a 38-pin exposed pad QFN package.
資料
ツールおよびシミュレーション 2
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
Lt Spice
LTpowerCAD 2
