製品概要
機能と利点
- 2個の降圧同期整流式コントローラと1個の昇圧同期整流式コントローラ
- 最低2.5Vのコールドクランク時にも出力がレギュレーション状態を維持
- 動作時の低消費電流： 55μA (1つのチャネルがオンの場合)
- 広いバイアス入力電圧範囲： 4.5V～38V
- 降圧出力電圧範囲： 0.8V ≤ VOUT ≤ 24V
- 昇圧出力電圧：最大60V
- RSENSEまたは DCR による電流検出
- 昇圧同期MOSFETは100%デューティサイクルが可能
- フェーズロック可能な周波数：75kHz～850kHz
- プログラム可能な固定周波数：50kHz～900kHz
- 軽負荷時に連続動作、パルススキップ動作、低リップルBurst Mode®動作のいずれかを選択可能
- 損失電圧の非常に低い降圧動作： 99% デューティサイクル
- 出力電圧のソフトスタートまたはトラッキングを調整可能
- シャットダウン時の低消費電流： 14μA

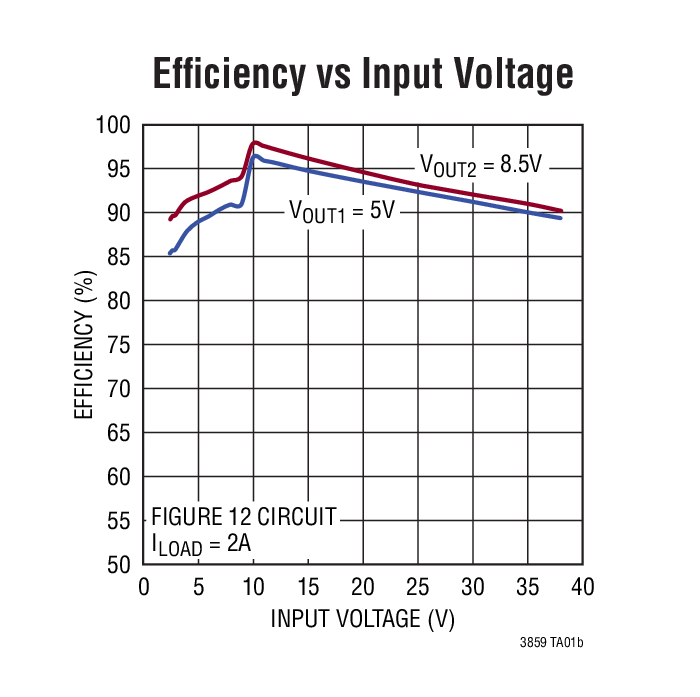

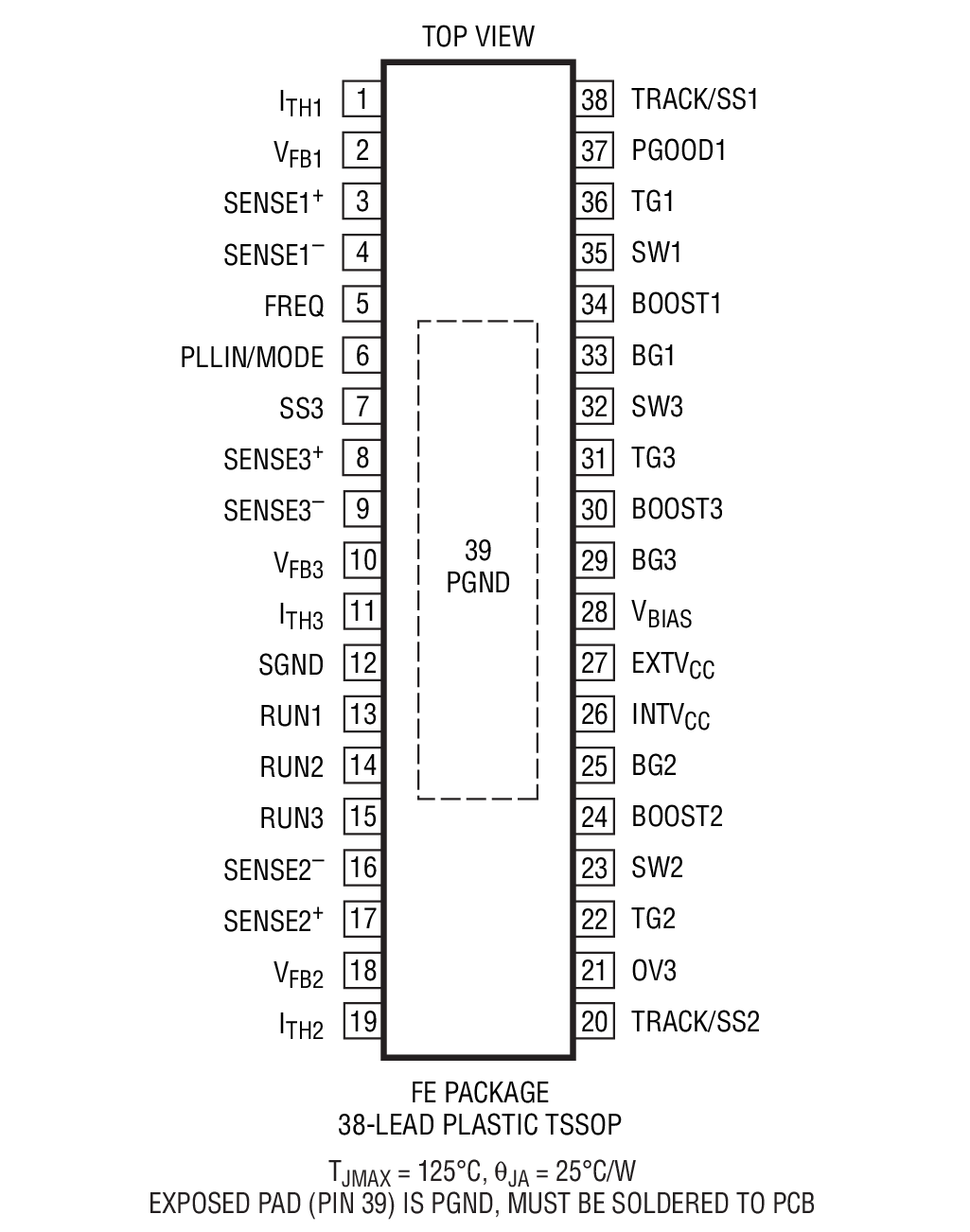

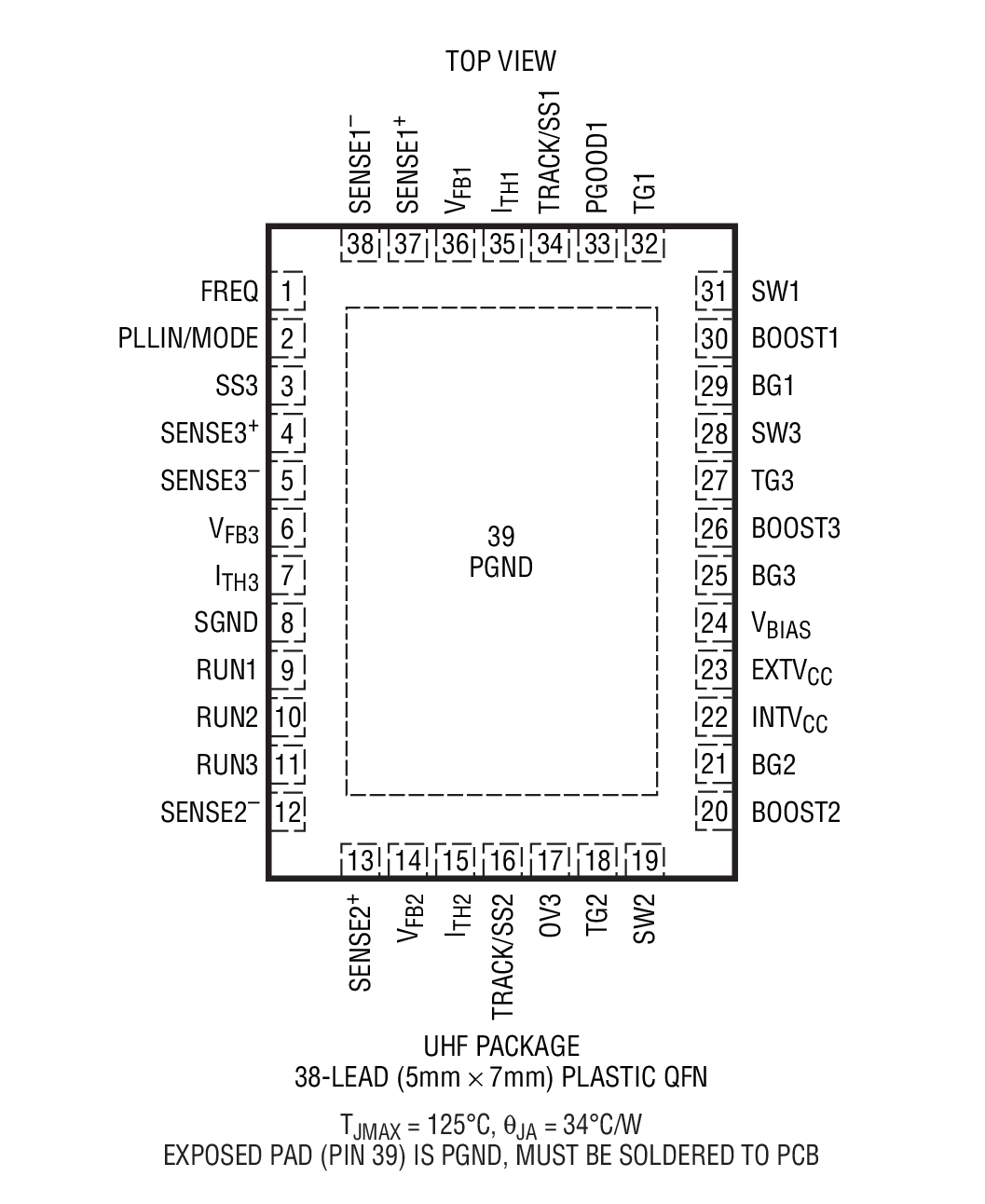

- 小型38ピン5mm × 7mm QFNパッケージとTSSOPパッケージ
製品概要
LTC3859は、すべてNチャネルのパワーMOSFET段をドライブする、高性能なトリプル出力(降圧/降圧/昇圧)同期整流式DC/DCスイッチング・レギュレータ・コントローラです。 固定周波数電流モード・アーキテクチャにより、最大850kHzのスイッチング周波数にフェーズロック可能です。LTC3859は4.5V～38Vの広い入力電源範囲で動作します。昇圧コンバータの出力や別の補助電源からバイアスされている場合、起動後は入力電源電圧が2.5Vまで下がっても動作できます。
無負荷時の消費電流が55μAなので、バッテリ駆動システムの動作時間を延ばします。 OPTI-LOOP補償により、広範な出力容量とESR値に対して過渡応答の最適化を図ることができます。LTC3859は降圧コンバータ用の高精度0.8V リファレンス、昇圧コンバータ用の1.2Vリファレンス、パワーグッド出力インジケータを備えています。
各コントローラに備わっている個別のTRACK/SSピンにより、起動時に出力電圧をランプアップします。短絡状態の間、電流フォールドバックによってMOSFETの熱損失を制限します。また、PLLIN/MODEピンにより、軽負荷時に Burst Mode動作、パルススキップ・モード、連続インダクタ電流モードのいずれかを選択します。
| Quiescent Current (Burst Mode) | Notes | |
| LTC3859AL | 28μA-One channel on, Buck 38μA-All three channels on |
Internal clamp on the INTVCCpin |
| LTC3859A | 55μA-One channel on, Buck 80μA-All three channels on |
Internal clamp on the INTVCCpin. For new designs, we recommend LTC3859AL |
| LTC3859 | 55μA-One channel on, Buck 80μA-All three channels on |
For new designs, we recommend LTC3859AL |
アプリケーション
- 車載向け常時オン・システムや始動/停止システム
- バッテリ駆動デジタル機器
- DC 配電システム
製品ライフサイクル
新規設計にお薦めします
発売済みの製品です。データシートには、最終的な仕様と動作条件がすべて記載されています。新規の設計には、これらの製品の使用を推奨します。
参考資料
ツールおよびシミュレーション
LTspice
LTspice®は、無料で提供される強力で高速な回路シミュレータと回路図入力、波形ビューワに改善を加え、アナログ回路のシミュレーションを容易にするためのモデルを搭載しています。
LTspiceデモ用回路集の実行方法
ステップ1: LTSpiceをダウンロードし、インストールしてください。
ステップ2: 下のセクションのリンクをクリックし、デモ用回路をダウンロードしてください。
ステップ3: 下のリンクをクリックしてもLTSpice が自動的に開かない場合は、リンクを右クリックし、“Save Target As”（対象をファイルに保存）を選択する方法でもシミュレーションを実行できます。ファイルを保存したら、LTSpiceを起動し、"File"メニューから"Open"を選択してデモ用回路を開いてください。
下記製品はLTspiceで使用することが出来ます。:
LTC3859
LTC3859AL
LTpowerCAD
LTpowerCAD®は、電力段のデバイスの選択、詳細な電力効率の提供、ループのボーデ線図の安定性および負荷過渡応答解析の敏速な表示などを行うと共に、シミュレーション用にLTspiceにエクスポートできる電源設計プログラムです。
次のデバイス用の設計ツールがLTpowerCADでご使用になれます。
LTC3859AL(BOOST)
LTC3859AL(BUCK)
おすすめ製品
LTC3859 コンパニオン製品
設計リソース
アナログ・デバイセズでは、最高レベルの品質と信頼性を備えた製品を提供することに最大の力を常に注いでいます。これを実現するため、製品およびプロセスの設計のあらゆる観点で品質と信頼性のチェックを行っています。そして、それは、製造工程においても同様です。アナログ・デバイセズは常に、出荷製品の「ゼロ・ディフェクト」を目指しています。詳細についてはアナログ・デバイセズの品質および信頼性プログラム/認定証をご覧ください。
| 製品番号 | 材料宣誓書（MD） | 信頼性データ | ピン/パッケージ図 | CADシンボル、フットプリント & 3Dモデル |
|---|---|---|---|---|
| LTC3859EFE#PBF | 材料宣誓書（MD） | 信頼性データ | 38-Lead TSSOP w/ EP | |
| LTC3859EFE#TRPBF | 材料宣誓書（MD） | 信頼性データ | 38-Lead TSSOP w/ EP | |
| LTC3859EUHF#PBF | 材料宣誓書（MD） | 信頼性データ | 38-Lead QFN (5mm x 7mm w/ EP) | |
| LTC3859EUHF#TRPBF | 材料宣誓書（MD） | 信頼性データ | 38-Lead QFN (5mm x 7mm w/ EP) | |
| LTC3859IFE#PBF | 材料宣誓書（MD） | 信頼性データ | 38-Lead TSSOP w/ EP | |
| LTC3859IFE#TRPBF | 材料宣誓書（MD） | 信頼性データ | 38-Lead TSSOP w/ EP | |
| LTC3859IUHF#PBF | 材料宣誓書（MD） | 信頼性データ | 38-Lead QFN (5mm x 7mm w/ EP) | |
| LTC3859IUHF#TRPBF | 材料宣誓書（MD） | 信頼性データ | 38-Lead QFN (5mm x 7mm w/ EP) | |
| ウェハ・ファブリケーション・データ | R526 Reliability Data |
